煤矿常用采煤机技术参数

（3）截割电机热保护
在左、右截割电机绕组内埋设有 Pt100 热 电阻，热电阻 直接接入 PLC 的 RTD 模块。当任何一台电机温度达 135℃时, 系 统将截割电机电流保护整定降低 30%， 任一电机温度达 155℃ 时，PLC 输出信号（Q9）将采煤机控制回路切断，使整机停电。
（4）牵引电机负荷控制
！！！注意：防爆电气元件不得擅自更换，防爆面应注意保护， 定期涂防锈油。
组合电气箱老塘侧共有五个盖板，变压器箱盖板主要在出厂安 装时打开，便于接线。
25
！！！警示：严禁在煤矿井下带电打开变压器箱盖板。
26
27
2.1.1 组合电控箱设备安装示意图
28
高压腔
高压腔盖板如图 2.2 所示，此盖板上有一个隔离开关手把，一 个显示器窗口，四个按钮，其中两个停止按钮带机械闭锁，这 四个按钮的功能（自左而右，自上而下）分别为：主启、主停、 截割送电、截割断电。高压腔内部装有一台 3300 伏隔离开关、 一台真空接触器，两套互感器组件、行程开关、一套显示器、 一套电源组件等部件。
主电缆 W1 中控制芯线 W1.7、W1.8 用于运输机闭锁回路， 如图 1.2 所示。SBY 为停止（兼闭锁）按钮。
8
图 1.2 运输机闭锁控制回路及采煤机先导控制回路
9
380V
380V
5

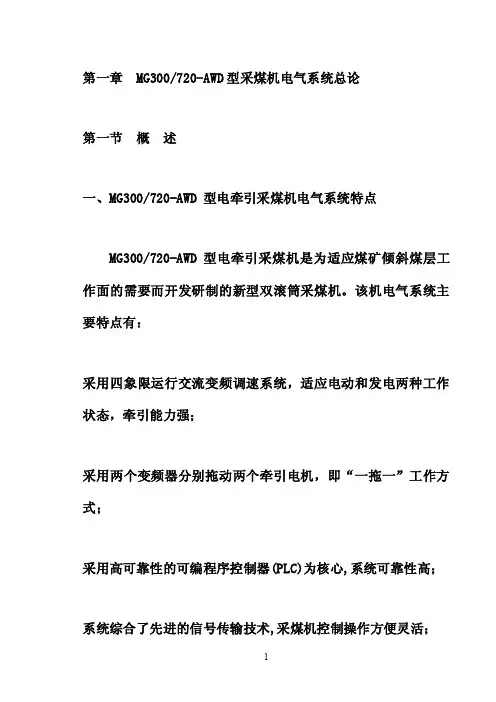

图 1.3 MG300/720-AWD 型采煤机电气控制系统图
图 1.3 采煤机先导控制回路及运输机闭锁控制回路 12
牵引电机的电流监测和负荷控制；
系统具有先进的全中文显示界面，提供操作步骤的提示，实时 显示截割电机的功率和温度、牵引电机的电流、采煤机的牵引 给定速度等工作参数；
电控系统可按一定规律自动跟踪记录系统参数异常及出现可保 护性故障时采煤机的工作参数，共可记忆显示最近 50 个时间点 的工作参数；

煤矿安全培训采煤机司机应知应会目录第一部分常用采煤机型号、结构、性能 (1)一、型号 (1)二、结构 (2)三、性能 (2)第二部分采煤机的基本知识 (4)一、采煤机的构成 (4)二、采煤机控制手把和按钮 (4)三、日常故障判断 (4)第三部分采煤机操作流程 (6)一、采煤机开机前要求 (6)二、采煤机开机顺序 (6)三、采煤机机头机尾进刀顺序 (6)四、采煤机运行期间要求 (8)五、采煤机停机要求 (8)第四部分采煤机司机安全生产责任制 (9)一、责任范围 (9)二、责任清单 (9)第五部分采煤机司机岗位安全风险管控清单 (10)一、有毒有害气体类风险 (10)二、设备类风险 (10)三、物体打击类风险 (10)四、顶板类风险 (10)五、机械类风险 (10)六、操作类风险 (10)第六部分采煤系统岗位操作红线 (11)第七部分采煤机司机岗位作业流程标准 (12)一、班前准备 (12)二、接班 (12)三、开机 (12)四、运行 (12)五、停机 (12)六、交班 (13)第八部分采煤机司机岗位作业口诀 (14)第一部分常用采煤机型号、结构、性能一、型号JOY7LS6C大采高采煤机JOY 7 LS 6C采煤机产品序列号英语LONG WALL SHEARER的缩写第七代滚筒式采煤机公司名称MG 450 / 1020 - WD无链电牵引装机总功率（KW）载割电机功率（KW）二、结构采煤机主要由截割部、牵引部、辅助装置、液压系统和电气控制系统。

截割部包括：截割电动机、摇臂和滚筒等组成，起落煤和装煤的作用。

牵引部包括：牵引电动机、牵引减速箱和行走箱等。

辅助装置包括：大框架、拖缆装置和喷雾冷却系统等。

液压系统包括：调高泵站、调高油缸和油管等。

电气控制系统包括：调速箱、电控箱、电阻箱及控制装置。

①右截割电机②电控箱③右牵引电机④泵电机⑤摇臂⑥左牵引电机⑦左截割电机⑧破碎机三、性能1.电动机功率：指截割电动机（主电动机）的单台额定功率。

普采型刮板输送机型号SGB620/40T SGB620/80T SGB420/17输送能力150t/h 150t/h 80t/h设计长度100m 160m 50m装机功率40KW 2×40KW 17KW链速0.86m/s 0.86m/s 0.78m/s刮板链型式边双链边双链边双链链条规格Φl8×644)18×64 中14×50中部槽规格1500×620×180 1500×620×180 1200×420×150SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。

实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度一一一一 200m输送量一……… 700t／h刮板链速一一一… O．93m／s电机功率………… 2×160kW工作电压………… 660／1 140V圆环链规格一………(p26×92mm最小破断负荷一一……850kN刮板间距一一一一 1 104mm中部槽…___一一 1500×730×275mm 减速器传动比………… 39 737：1减速器冷却方式…………水冷整机弯曲性能……一…水平±1°，垂直±3。

适用于煤矿井下缓倾斜、中厚煤层回采工作面。

是高产、高效综采机械化采煤工作面理想运输设备。

等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。

华飞重工机械有限公司MG170/410-WD型采煤机营销指导书2011年01月版（请各营销经理注意：因技术不断进步，产品宣传样本只能做为参考，本营销指导书可做为采煤机销售技术指导，因采煤机的一些技术参数与刮板运输机及液压支架配套有关，故拟订采煤机技术协议前应与采煤机公司技术部进行确认。

）目录第一章采煤机总体参数 (1)第二章采煤机主要特点 (2)第三章采煤机主要配置 (4)第四章采煤机总体外形 (5)第五章采煤机配套图 (6)第六章与竞争伙伴产品的性能比较 (7)第七章易损件表 (8)第一章采煤机总体参数MG170/410-WD型采煤机是采用多电机驱动、横向布置，用以开采中厚煤层的交流变频调速无链电牵引采煤机,其主要技术参数如下：采高范围 mm 1300～2850外型尺寸长mm10812(含Φ1.6m滚筒)适应倾角≤35°/45°宽mm979煤质硬度f≤4 高mm878装机总功率kW 411 滚筒直径mm Φ1600、Φ1400、Φ1250 机面高度mm 1100 供电电压V 1140摇臂回转中心距mm5813 泵站电机功率kW 11滚筒水平中心距mm9212 截割电机kW 170卧底量(滚筒Φ1600) mm130～304 滚筒转速r/min 46/52牵引速度m/min 0～7 牵引电机功率kW 30牵引力kN 450 牵引形式机载交流变频调速,摆线轮－销轨无链牵引摇臂摆角46°；16.58°最大不可拆卸件尺寸mm2455*940*700电气控制专用控制器配套电缆MCP3*95+1*25+4*10(200m)液压系统泵ml/r 16 常规配套输送机SGD-630/220 压力MPa 20 整机重量～28t第二章采煤机主要特点部件名称特点截割部在截割机械传动链与电机轴联接之间，设有安全轴过载保护装置，达到保护机械传动件的目的。

截割部直齿传动腔与行星机构采用分腔润滑，润滑效果好。
