华为GPON配置参考
本文只是总结一下华为GPON 的配置，都是记录网络里已经使用的配置，没有做创造。

一、基本概念 (1)
二、FTTH的参考配置 (2)
三、FTTB的参考配置 (4)
四、几点建议 (6)
一、基本概念
GPON的配置采取以下思路：
1、建立模板
2、使用模板
需要用到的模板包括：
二、FTTH的参考配置
1、优点；简化配置。

如果使用default，每个ONU的内层标签不一样，就要给每个ONU定义相应的ont-srvprofile，ont-lineprofile模板，配置数量大大增
加。

采用translate-and-add，只要配置一种ont-srvprofile，ont-lineprofile模板；
2、缺点：有3个标签，理解起来有些乱，不如配置成default，直接用2层标签好理解。

三、FTTB的参考配置
2、FTTB的OLT配置
四、几点建议
1、定期清理不需要的配置。

很多不再使用的配置，日积月累，越来越多，不利于排障和新建配置
2、目前，OLT只配置了一个用户root，（咨询华为400电话）这个用户同一时间只能登陆一次，这样导致故障时只能一个人登陆，如果有连接没退出，
就无法登陆了。

所以，建议再建几个帐号。

3、查看mac地址表（display mac-address vlan vlan_id），显示不完整，也就是说有些表项应该有，但是没显示出来。

（咨询华为400，是软件bug）不影响
业务，但是会造成排错时信息错误。

建议督促华为解决。

4、配置查看（display current-configuration）的结果会莫名其妙的换行，这不会影响业务，但是会影响排错、查看，（咨询华为400，是软件问题）建议督
促华为解决。

下图，红框里的内容换行了。

合集下载

华为GPON ONU配置指引

华为GPON ONU配置指引

华为ONU配置业务指引举例说明：B类ONU配置指引：MA5620线路模板名称：GZSZCQYanGuangMeiJuFTTB C5DF1CJTONU网管vlan：22Cvlan:1534Svlan:1269 在OLT增加vlan 并在上行口透传1、首先在网管服务器增加一个B类ONU的线路模板下发到OLT设备。

1-1、网管U2000终端→配置→接入模板管理→右键增加全局线路模板，增加T-CONT1、增加GEM Port1、增加GEM链接0，T-CONT1需绑定DBA模板，请根据实际工单需要绑定带宽配置。

1-2、GEM链接0映射网管vlan 22需要绑定带宽配置。

1-4、GEM链接0映射业务Cvlan 15342-1、选择线路模板右键→下发模板到设备→选择相关OLT设备→确认3-1、首先将自动发现上报上来SN码的ONU确认。

配置）3-3、配置网管管理通道参数，SNMP模板名称选择SNMP1，网络参数的网管vlan、IP地址、掩码、网关请根据实际填写。

OLT管理通道根据实际的填写、上下行流量根据实际选择，业务类型选择多业务vlan模式，然后选择确认。

到此完成ONU的注册。

4、配置业务ServicePort。

4-1、在主拓扑找到ONU设备→定位到ONU列表→选择ServicePort信息→右键增加→对话框设置参数4-2、名称根据实际情况填写，vlan ID信息为SVLAN 用户vlan为cvlan,业务类型选择多业务vlan 模式，接口选择实际端口信息，（0/4/4/2/2表示为0框4槽4端口，ONTID 2、GEMport2），上下行流量根据工单需要多大带宽流量实际选择配置。

5、ONU设备的数据。

5-1、添加业务CVLAN。

进入ONU设备MA5620面板图，增加vlan1534,加入端口列表(即把vlan在上行口透传的意思)。

5-2、增加业务ServicePort。

进入ONU设备MA5620面板图，左侧ServicePort，增加→增加ServicePort 对话框，名称根据实际情况填写，vlanID信息添加CVLAN,接口选择实际需要的ONU业务端口，业务类型选择多业务VLAN模式，用户vlan请根据实际情况选择（untaged是用户数据不带vlan标签，需要带vlan标签则填写CVLAN1534）,上下行流量请根据实际需求选择相应的流量带宽模板。

华为GPON配置

华为GPON配置

MA5680T与MA5620G组网1.1.1 数据规划表1数据规划1.1.2 业务配置流程1. MA5680T的数据业务配置图2MA5680T的数据业务配置流程步骤1：创建VLAN例：MA5680T(config)#vlan 1301mart 监控VLANMA5680T(config)#vlan 2 smart 用户VLAN步骤2：加入上行端口例：MA5680T(config)#port vlan 100 0/18 0 透传上行口MA5680T(config)#port vlan 1002 0/18 0步骤3：配置网管例：MA5680T(config)#interface vlanif 1301MA5680T(config-if-vlanif1301)# ip address 192.168.100.1 255.255.255.0步骤4：配置ONT管理模版及地址MA5680T(config-if-gpon-0/1 )#ont ipconfig 0 0 static ip-address 192.168.100.2mask 255.255.255.0 gateway 192.168.100.254MA5680T(config-if-gpon-0/1 )#ont port vlan 0 0 iphost 1301步骤5：配置ONT模板开局配置以后不配例：MA5680T (config)#ont-profile add{ <cr>|profile-id<K>|profile-name<K> }:profile-id{ profile-id<U><17,128> }:17{ <cr>|profile-name<K> }:Command:ont-profile add profile-id 17Press 'Q' or 'q' to quit input> Number of uplink PON ports<1-2> [1]:> IP config mode<0-Nonsupport, 1-Support, 2-DHCP only, 3-Static only> [1]:3> The type of MAC bridge<1-Single,2-Multi> [1]:1> Number of GEM ports<1-128> [32]:32> Is UNI configuration concerned<1-not concern, 2-concern> [2]:1> Mapping mode<1-VLANID, 2-802_1pPRI, 3-VLANID_802_1pPRI, 9-IPTOS, 10-VLANID_IPTOS> [1]:1> Number of T-CONTs<1-8> [1]:8> The type of flow control<1-PQ, 2-GEMPORT-CAR, 3-FLOW-CAR> [1]:3Adding an ONT profile succeededProfile-ID : 17Profile-Name : ont-profile_17步骤7：配置DBA模板例：MA5680T(config)# dba-profile add profile-id 11 type3 assure 20480{ max<K> }:max{ max-bandwidth<U><384,1235456> }:20480ONT的速率模板（11：20兆12：30兆14：）步骤8：在线增加ONT例：MA5680T(config-if-gpon-0/1# ont confirm 0 all sn-auth profile-id 17manage-mode snmp步骤9：创建Tcont模板1，并绑定DBA模版12例：MA5680T(config-if-gpon-0/1)#tcont bind-profile 0 01 profile-id 12步骤10：配置gemport例：MA5680T(config-if-gpon-0/1)# gemport add 0 gemportid 128 eth encrypt onMA5680T(config-if-gpon-0/1)# gemport add 0 gemportid 129 eth encrypt on步骤11：gemport绑定tcont例：MA5680T(config-if-gpon-0/1)#ont gemport bind 0 0 128 1 flow-carMA5680T(config-if-gpon-0/1 )#ont gemport bind 0 0 129 1 flow-car步骤12：gemport配置业务流映射例：MA5680T(config-if-gpon-0/1)#ont gemport mapping 0 0 128 vlan 1301 64 64MA5680T(config-if-gpon-0/1#ont gemport mapping 0 0 129 vlan 2 10240 10240步骤13：配置业务虚端口例：MA5680T(config)#service-port vlan 1301 gpon 0/1/0 gemport 128multi-service user-vlan 1301 inbound traffic-table index 6 outboundtraffic-table index 6（添加网管流）MA5680T(config)#service-port vlan 2 gpon 0/1/0 gemport 129multi-service user-vlan 2 inbound traffic-table index 6 outbound traffic-table index 6（添加业务流）步骤14：保存配置MA5680T(config)#save2. MA5620G的数据业务配置图3MA5620G的数据业务配置流程注：通过在OLT侧完成MDU的网管配置，即可通过OLT或网管登陆到MDU（本例为192.168.100.2）进行配置。

华为 GPON OLT 组播业务配置

华为 GPON OLT 组播业务配置


文档版本 02 (2006-11-19)
华为技术有限公司
i
目录
SmartAX MA5680T 配置指南
23.6.8 设置主动上报间隔.......................................................................................................................23-25 23.6.9 设置 V1 版本生存时间................................................................................................................23-26 23.6.10 设置缺省用户侧 VLAN.............................................................................................................23-28 23.6.11 设置用户预览标识时间.............................................................................................................23-29 23.6.12 打开用户行为上报开关.............................................................................................................23-30 23.7 配置 IGMP Snooping 全局参数...............................
GPON数据配置简化方案111111111111

GPON数据配置简化方案111111111111

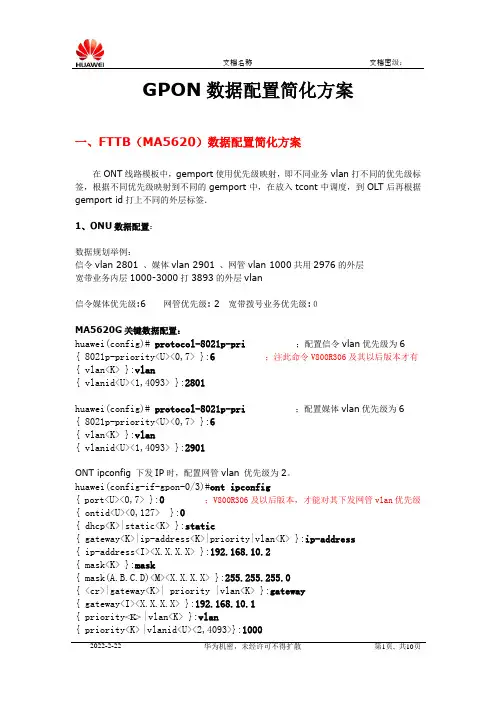

GPON数据配置简化方案一、FTTB（MA5620）数据配置简化方案在ONT线路模板中，gemport使用优先级映射，即不同业务vlan打不同的优先级标签，根据不同优先级映射到不同的gemport中，在放入tcont中调度，到OLT后再根据gemport id打上不同的外层标签．1、ONU数据配置：数据规划举例：信令vlan 2801 、媒体vlan 2901 、网管vlan 1000共用2976的外层宽带业务内层1000-3000打3893的外层vlan信令媒体优先级:6 网管优先级: 2宽带拨号业务优先级:０MA5620G关键数据配置：huawei(config)# protocol-8021p-pri ；配置信令vlan优先级为6 { 8021p-priority<U><0,7> }:6；注此命令V800R306及其以后版本才有{ vlan<K> }:vlan{ vlanid<U><1,4093> }:2801huawei(config)# protocol-8021p-pri ；配置媒体vlan优先级为6 { 8021p-priority<U><0,7> }:6{ vlan<K> }:vlan{ vlanid<U><1,4093> }:2901ONT ipconfig 下发IP时，配置网管vlan 优先级为2。
