见证点(W)质量控制记录表

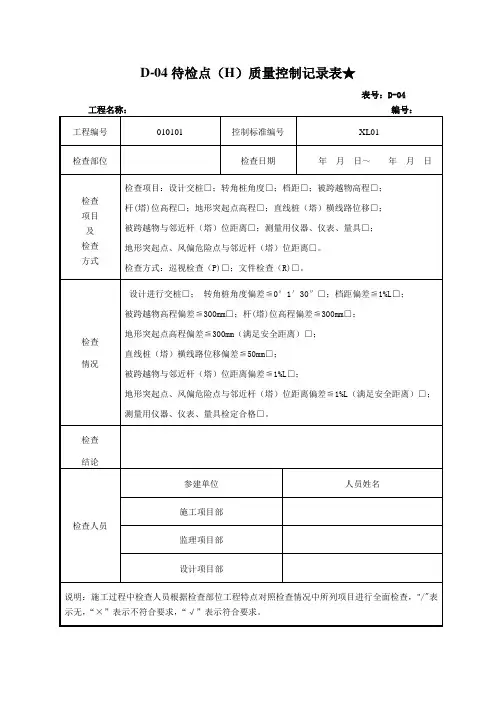

表号：D-04工程名称：编号：工程编号010101 控制标准编号XL01检查部位检查日期年月日～年月日检查项目及检查方式检查项目：设计交桩□；转角桩角度□；档距□；被跨越物高程□；杆(塔)位高程□；地形突起点高程□；直线桩（塔）横线路位移□；被跨越物与邻近杆（塔）位距离□；测量用仪器、仪表、量具□；地形突起点、风偏危险点与邻近杆（塔）位距离□。

检查方式：巡视检查（P)□；文件检查（R)□。

检查情况设计进行交桩□；转角桩角度偏差≦0°1′30″□；档距偏差≦1%L□；被跨越物高程偏差≦300mm□；杆(塔)位高程偏差≦300mm□；地形突起点高程偏差≦300mm（满足安全距离）□；直线桩（塔）横线路位移偏差≦50mm□；被跨越物与邻近杆（塔）位距离偏差≦1%L□；地形突起点、风偏危险点与邻近杆（塔）位距离偏差≦1%L（满足安全距离）□；测量用仪器、仪表、量具检定合格□。

检查结论检查人员参建单位人员姓名施工项目部监理项目部设计项目部说明：施工过程中检查人员根据检查部位工程特点对照检查情况中所列项目进行全面检查，"/"表示无，“×”表示不符合要求，“√”表示符合要求。

表号：D-03工程名称：编号：工程编号控制标准编号XL14检查部位自立式铁塔组立检查日期年月日检查项目及检查方式检查项目：部件规格数量□；节点间主材弯曲□；转角塔、终端塔受力反方向倾斜口；直线塔结构倾斜□；螺栓与构件面接触及出口情况□；螺栓防松□；螺栓防盗□；脚钉安装□；杆塔组立允许偏差□；铁塔基础中间验收□；组塔前混凝土的抗压强度□。

检查方式：巡视检查（P)□；见证检查（W)□；文件检查（R)□。

检查情况部件规格数量符合设计要求□；节点间主材弯曲≦1/800□；转角塔、终端塔受力反方向倾斜>0（符合设计要求）□；直线塔结构倾斜：一般塔≦1‰口、高塔≦2‰□；螺栓与构件面接触紧密，螺栓外露2～3扣□；螺栓防松符合设计要求，紧固无遗漏□；螺栓防盗符合设计要求，紧固无遗漏□，铁塔9m 以下戴防盗螺栓□；脚钉安装合设计要求，紧固无遗漏□；杆塔组立允许偏差符合规范要求□；铁塔组立前基础通过中间验收□；组塔前混凝土的抗压强度：分解组塔≧75%口，整体组塔≧100%口。

35kVXXX变T接XXX线线路（工程）WHS控制点设置批准:审核:编制:XXX有限公司2012年03月WHS控制点设置为贯彻“百年大计，质量第一”的方针，全面落实中国南方电网有限责任公司建设“智能、高效、可靠”绿色电网的战略目标，建设规范达标、绿色可靠、文档齐全的基建工程，根据本工程特点和施工内容，编制WHS设置表，在施工过程中严格执行，分阶段提交WHS 执行情况汇总表并提供相关WHS记录资料备查。

1.工程质量WHS控制点的设置原则1.1 质量控制点的设置以现行国家或行业工程施工质量验收规范、工程施工及验收规范中规定应检查的项目为依据。

1.2 对产品的适用性（性能、精度、寿命、可靠性、安全性等）有严重影响的关键质量特性、关键部位和重要影响因素应设置质量控制点。

1.3 对工艺有严格要求、对下道工序的工作有严重影响的关键部位或工序应设置质量控制点。

1.4 所有隐蔽工程都是设置为质量控制点。

1.5 对质量不稳定、容易出现不合格品的环节，应设置质量控制点。

1.6 可能对生产安全有严重影响的关键项目设置质量控制点。

2.工程质量WHS控制点的设置类型2.1根据施工中各工序的质量控制点对工程最终质量影响的重要程度及不同的质量控制类型，将质量控制点的类型划分为见证点（W）、停工待检点（H）、旁站点（S）三种类型。

3.工作程序要求3.1工程质量WHS控制点设置表审批工程开工前，由施工项目部编制工程质量检验及评定范围项目划分表提交监理项目部，各单位根据已审批的质量检验及评定项目划分范围，编制各单位工程质量WHS控制点设置表。

设置表由监理项目部组织业主、勘察、设计、施工项目部有关人员会审，经业主项目部批准，作为工程项目质量WHS控制点设置计划。

经审批的质量控制点设置表作为质量控制、工程验收、质量监督检查的依据文件之一，在工程质量控制全过程中实施。

业主、勘察、设计、监理项目部应依据各控制点内的工作内容制定质量控制措施。

线路工程质量控制关键点清单WHS 见证点〔W点〕、停工待检点〔H〕、旁站点〔S点〕。

1、见证点W (Witness Point)
在规则的施工关键进程(工序)实施前，项目监理、设计、树立单位等责任方在商定的时间到现场停止见证反省或停止文件反省的控制点，相关反省方在规则的时间未能到场见证，作业单位可以以为已获认可，可继续停止该项作业。

2、停工待检点H (Hold Point)
针对作业进程中有特殊要求而设置的控制点，项目监理、设计、树立单位等责任方应在商定的时间到现场对该控制点停止监视反省，未经反省认可不得逾越该点作业，除非预先有监视机构的书面认可。

但假设反省方不在操作现场，作业方又查明已依据合同规则预先通知了责任方，那么作业方在以书面方式正式通知责任方48小时后，可以停止下一道作业。

3、旁站点S (Standby Point)
针对工程关键部位和关键工序的施工质量而设置的全进程延续监控点。

质量缺陷处理记录表优秀文档(可以直接使用，可编辑实用优质文档，欢迎下载）质量缺陷处理记录表修补前修补后质量缺陷处理记录表修补前修补后质量缺陷处理记录表处理前处理后质量缺陷处理记录表处理前处理后化粪池巡查处理记录表说明：1、按化粪池管理规程中，每月进行一次巡检，必须两人一组进行作业；2、作业人必须按化粪池管理作业指导书操作；3、检查中发现井内污物沉淀多或有堵塞现象，及时清掏和疏通；4、认真填写每次巡查记录项目检查正常打“√”并签名，此记录保存期一年。

D-03见证点（W）质量控制记录表★表号：D-03施工负责人/检查人：监理项目部见证人员：其他单位（可选择）见证人员：填写、使用说明：1.编号：按专业代号加序号，如土建专业见证记录表编号BTW001；（从《基建工程质量控制作业标准WHS》第5.7.2中引用）2.工程编号：按工程质量WHS控制点设置，土建专业五级或线路、电气专业三级工程编号；3.控制标准编号：本项检查点采用工程质量控制标准编号，如绝缘油和SF6气体试验见证点检查，编号为SY14；（从《基建工程质量控制作业标准WHS》第5.7.2中引用）4.检查部位：如试验报告检查或活动墙面检查等；5.检查日期：同步检查日期；6.检查项目及检查方式：采用工程质量控制标准设置的检查项目和相应的检查方式；7.检查情况：被检查项目实体质量的，例如结构、工艺、观感、文件内容、试验项目等见证检查情况;8.检查结论：检查合格、符合设计要求或符合验收规范等;9.在同时进行多项同类项工程质量检查时，可合并使用1张W质量控制记录表记录，文件、现场见证中如果存在审批文件或签字确认文件，可以不再形成W记录。

D-04停工待检点（H）质量控制记录表★表号：D-04施工负责人/检查人：监理项目部检查人员：勘察、设计单位检查人员：业主单位检查人员：填写、使用说明：1.编号：按专业代号加序号，如土建专业见证记录表编号BTH001；（（从《基建工程质量控制作业标准WHS》第5.7.3中引用）2.工程编号：按工程质量WHS控制点设置，土建专业五级或线路、电气专业三级工程编号；3.控制标准编号：本项检查点采用工程质量控制标准编号，例如强夯地基停工待检点（H）点检查，编号为BT012；（从《基建工程质量控制作业标准WHS》第5.7.3中引用）4.检查部位：例如110kV配电装置场地或220kV配电装置场地等；5.检查日期：同步检查日期；6.检查项目及检查方式：采用工程质量控制标准设置的检查项目和相应的检查方式；7.检查情况：被检查项目实体质量，例如结构、工艺、前控文件检查检查情况等;8.检查结论：检查合格，允许进行下一道工序或不合格，不允许进行下一道工序;9.本表参加检查单位各自留存一份。
