建筑设计方案设计审图重点及关键部位的管理

建筑方案设计图纸审核要点建筑方案设计图纸是建筑项目实施的重要依据，其质量直接影响到项目的成败。

因此，对建筑方案设计图纸进行严格审核至关重要。

以下是建筑方案设计图纸审核的一些要点。

一、总平面图审核1、场地规划审核建筑与周边环境的关系，包括道路、相邻建筑、地形地貌等，确保建筑布局合理，不影响周边环境和交通流线。

检查场地出入口的设置是否符合规范要求，是否方便人员和车辆进出，同时要考虑与城市道路的衔接。

核实场地的竖向设计，包括标高、坡度等，确保场地排水顺畅，不出现积水现象。

2、建筑布局审查建筑的朝向和间距，是否满足日照、通风和防火要求。

查看建筑的功能分区是否明确，各功能区之间的联系是否便捷。

确认建筑群体的组合方式是否协调美观，是否与周边建筑风格相融合。

3、交通组织审核场地内的道路系统，包括道路宽度、转弯半径、坡度等，是否满足车辆通行和消防要求。

检查停车场的设置，包括停车位数量、位置和出入口，是否满足使用需求。

核实人行道和无障碍通道的设置，是否符合无障碍设计规范。

4、绿化景观审查绿化布置是否合理，是否满足绿化率要求，植物品种的选择是否适宜当地气候和环境。

查看景观节点的设置是否具有吸引力，是否与建筑风格相呼应。

二、平面图审核1、功能布局审核各层平面的功能分区是否合理，房间的面积和尺寸是否满足使用要求。

检查不同功能房间之间的流线是否顺畅，避免交叉和干扰。

确认公共空间的设置，如走廊、楼梯、电梯等，是否满足疏散和通行要求。

2、尺寸标注核实房间的开间、进深、层高、门窗洞口尺寸等标注是否准确清晰。

检查墙体厚度、柱子尺寸等结构构件的标注是否与结构设计相符。

3、门窗布置审查门窗的位置、数量和尺寸是否合理，是否满足采光、通风和使用要求。

查看门窗的开启方式是否符合规范，是否影响室内家具布置和人员通行。

4、卫生间和厨房布局审核卫生间和厨房的位置是否合理，是否靠近给排水立管。

检查卫生间和厨房的设备布置是否满足使用要求，排水管道的走向是否合理。

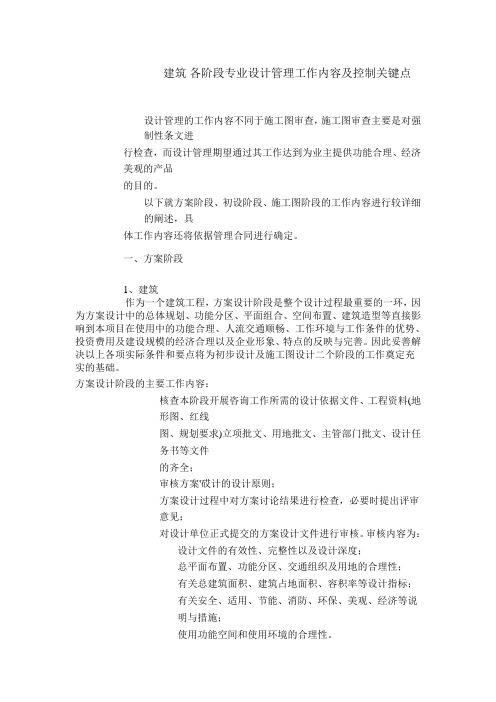

建筑各阶段专业设计管理工作内容及控制关键点设计管理的工作内容不同于施工图审查，施工图审查主要是对强制性条文进行检查，而设计管理期望通过其工作达到为业主提供功能合理、经济美观的产品的目的。

以下就方案阶段、初设阶段、施工图阶段的工作内容进行较详细的阐述，具体工作内容还将依据管理合同进行确定。

一、方案阶段1、建筑作为一个建筑工程，方案设计阶段是整个设计过程最重要的一环，因为方案设计中的总体规划、功能分区、平面组合、空间布置、建筑造型等直接影响到本项目在使用中的功能合理、人流交通顺畅、工作环境与工作条件的优势、投资费用及建设规模的经济合理以及企业形象、特点的反映与完善。

因此妥善解决以上各项实际条件和要点将为初步设计及施工图设计二个阶段的工作奠定充实的基础。

方案设计阶段的主要工作内容：核查本阶段开展咨询工作所需的设计依据文件、工程资料(地形图、红线图、规划要求)立项批文、用地批文、主管部门批文、设计任务书等文件的齐全；审核方案'砹计的设计原则；方案设计过程中对方案讨论结果进行检查，必要时提出评审意见；对设计单位正式提交的方案设计文件进行审核。

审核内容为：设计文件的有效性、完整性以及设计深度；总平面布置、功能分区、交通组织及用地的合理性；有关总建筑面积、建筑占地面积、容积率等设计指标；有关安全、适用、节能、消防、环保、美观、经济等说明与措施；使用功能空间和使用环境的合理性。

其中重点着眼于总体规划、建筑平面与空间方案的合理性以及节能、消防与使用环境的合理性。

提出方案设计的审查报告。

2、结构针对建筑方案提出合理的结构体系咨询意见；对建设场地的场地条件、地质条件(如果有当地的地质普堪报告)，对场地平整、建筑地基处理等提出咨询意见。

3、暖通确认热源供给方式及参数；确定热力入口位置及入口数量；一般通风系统及防排烟系统的确定。

4、供配电专业工作内容：协助业主了解工程的供电电源情况，了解工程用电负荷要求；审查供配电方案设计。

建筑工程设计方案规划审查要点与技巧分析
建筑工程设计方案规划审查是建筑工程项目中最关键的环节之一，该环节是确保建筑工程项目能够按照规定和要求进行施工的重要保障。

在建筑工程设计方案规划审查中，需要考虑多种因素，包括建筑的安全性、可行性、经济性等。

本文将对建筑工程设计方案规划审查的要点和技巧进行详细解析。

一、建筑结构设计
1.承重墙体和结构基础设计要求严格；
2.悬挑结构的设计要考虑整体平衡稳定性；
3.屋顶结构设计应考虑排水、通风等因素。

二、建筑功能布局
1.要考虑建筑的实际功能需求；
2.建筑内部的空间布局要合理；
3.建筑的交通流线要便捷。

三、建筑材料与施工技术
1.建筑材料要符合国家标准；
2.建筑施工要符合相关标准；
3.建筑施工应注意安全。

四、建筑设备设施
五、建筑环境卫生
1.要保证建筑环境卫生符合相关标准；
2.要注意环保问题；
3.建筑施工要注意噪音、粉尘等问题。

1.要考虑建筑节能需求；
2.要采用节能材料和技术；
3.要合理设计建筑的采光、通风等系统。

在进行建筑工程设计方案规划审查时，需要注意以下几个方面的技巧：
1.审查设计图纸时，要注意看是否完整，是否存在缺陷；
2.审查设计时，要考虑建筑的实际情况和需求，不能只注意外表；
3.审查时，要注意建筑结构的稳定性和可靠性，以确保建筑的安全性；
4.审查时，要保证建筑符合国家标准和相关规定，以确保建筑的合法性。

建筑工程设计审查的重点内容是什么在建筑工程领域，设计审查是确保工程项目质量、安全、合规性以及功能性的关键环节。

这一过程不仅需要专业的知识和经验，还需要对各种规范、标准的准确把握。

那么，建筑工程设计审查到底有哪些重点内容呢？首先，建筑的安全性审查是重中之重。

这包括结构的稳定性和承载能力。

要仔细审查设计中关于建筑物基础、框架、梁柱等结构部件的计算和设计是否符合相关的力学原理和建筑规范。

比如，在地震多发地区，建筑的抗震设计就显得尤为重要，需要审查其是否满足当地的抗震设防要求，是否采用了合理的抗震结构体系和抗震构造措施。

消防设计也是不可忽视的关键环节。

要审查建筑物的防火分区、疏散通道、消防设施的设置等是否符合消防法规和标准。

比如，防火分区的划分是否合理，疏散通道的宽度、数量和疏散距离是否满足人员安全疏散的要求，消防栓、自动喷水灭火系统、火灾报警系统等消防设施的配置是否齐全且位置恰当。

建筑的使用功能审查同样至关重要。

这涉及到建筑物内部空间的布局、采光、通风等方面。

比如，住宅的户型设计是否合理，是否满足居住者的日常生活需求；办公建筑的空间划分是否有利于工作流程和人员交流；公共建筑的无障碍设施是否完善，以保障残障人士的使用便利。

再者，建筑节能设计审查也是当前的重要任务。

随着能源问题的日益突出，建筑节能成为了建筑设计必须考虑的因素。

要审查建筑的围护结构（如外墙、屋顶、门窗等）的保温隔热性能是否达到节能标准，暖通空调系统的设计是否节能高效，照明系统是否采用了节能灯具和合理的控制方式。

建筑的环保设计审查也逐渐受到重视。

要审查建筑材料的选择是否环保，是否符合国家的环保标准；建筑施工过程中的废弃物处理方案是否合理，是否对周边环境造成污染；建筑物运行过程中的废水、废气排放是否符合环保要求。

在规划与布局方面，需要审查建筑是否符合城市规划的要求，与周边环境是否协调。

比如，建筑的高度、体量、外观是否与周边建筑相融合，建筑的出入口位置是否合理，是否影响城市交通。

一、建筑专业施工图设计审图重点及关键部位的管理1.大原则2.装修图纸3.提交精装修的主要材料样板二、各专业配合装修的审图重点及管理1、总平面图审核要点2、建筑结构审图重点及关键部位的管理3、电气专业审图重点及关键部位的管理（灯光、照度、控制回路）4、暖通专业审图重点及关键部位的管理5、给排水专业审图重点及关键部位的管理6、配饰审图重点及关键部位的管理建筑专业施工图设计审图重点及关键部位的管理1、大原则1.1是否满足施设任务书要求,（是否满足《施工图设计导则要求》）o1.2是否符合建设部2003年版《建筑工程设计文件编制深度规定》的要求。

1.3设计依据是否按政府部门认定的批复为设计依据进行施工图设计。

1.4主要技术经济指标是否与初步设计批复吻合。

1.5是否满足强制性条文和其他相关规范。

1.6选用的建筑装饰材料及设备是否满足国家、地方规定及公司的要求。

1.7设计所选的材料必须控制在成本内，必须为现阶段市场可供应的材料。

1.8施工图必须建立在方案图、主要材料选型已经确定的基础上进行的深化扩初设计。

1.9精装深化图纸必须在机电叠图完成后再进行。

1.10图纸必须标注日期，并保证施工现场为最新图纸，图纸管理清楚。

1.12设计单位需提供全过程设计出图计划，并严格遵守。

2、装修图纸2-1,方案及施工图阶段2-1.1是否有漏项、图标、索引是否清晰、深度、设计说明2-1.2节点、收口关系是否合理2-1.3材料使用、界面（不同材质之间），是否适合当地气候，是否有利于日后维修、维护。

2-1.4是否考虑了优化设计、节能设计2-1.5使用功能上（平立剖面、空间、人体工程学、风水上）2-1.6是否便于物业维修保养2-1.7设计是否满足设计任务书。

2-1.8设计方案是否满足相关规定。

2-1.9设计和建筑、结构设计保持信息是否保持同步性，保证建筑布局和装饰效果。

2-1.10选材价格是否满足成本限制。

2-1.11选材其加工、生产、运输是否满足工期要求。

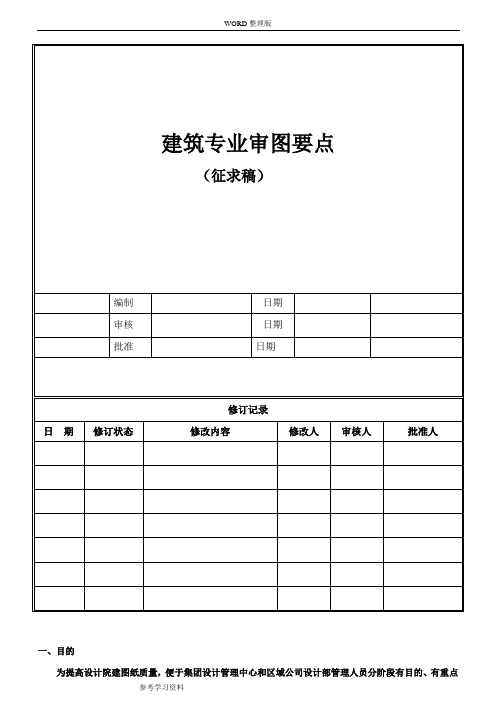

一、目的
为提高设计院建图纸质量，便于集团设计管理中心和区域公司设计部管理人员分阶段有目的、有重点
的对建筑专业相关图纸进行审核，提高审图效率、保证出图节点，特制定建筑专业审图要点。

本审图要点应作为设计合同附件，要求设计院根据本审图要求进行自审，提高设计效率。

本审图要点强调了在建筑方案设计阶段对方案文本的审核；在施工图设计阶段对施工图设计文件的审核；对前期、营销等各部门对于设计技术资料提资的技术审核。

二、目录
1、建筑技术图纸的审核
2、相关专业审核
3、配合前期测绘技术资料审核
4、配合营销技术资料审核
5、经济性分析审核
__________ 项目建筑专业设计审图要点(通用类)
【注】打“*”部分为建筑方案设计院自查项。

施工图设计院应对所有项进行自查。

建筑工程设计审查的重点内容是什么在建筑工程领域，设计审查是确保项目质量、安全和合规性的关键环节。

它不仅关系到建筑的外观和功能，更直接影响着建筑物的结构稳定性、使用安全性以及对环境的影响。

那么，建筑工程设计审查的重点内容究竟是什么呢？首先，建筑的规划与布局是审查的重要方面。

这包括建筑物的选址、朝向、间距等。

选址要考虑地质条件、周边环境、交通便利性等因素，以确保建筑物在建设和使用过程中的稳定性和便利性。

朝向的选择则需要充分考虑采光、通风等需求，以提高建筑物的能源利用效率和居住舒适度。

间距的规定则是为了保证建筑物之间有足够的空间，满足消防、日照、通风等要求，同时避免相互遮挡和影响。

建筑的功能布局也是审查的关键。

不同类型的建筑，如住宅、商业、工业等，都有其特定的功能需求。

例如，住宅建筑要合理规划卧室、客厅、厨房、卫生间等空间，满足居民的生活需求；商业建筑要考虑店铺的布局、人流通道、货物运输等；工业建筑则要根据生产流程和设备布置来规划空间。

审查时需要确保功能布局合理，流线清晰，避免出现交叉和拥堵的情况。

结构设计是建筑工程设计审查的核心内容之一。

结构的安全性和稳定性直接关系到建筑物的生命安全。

审查时要关注结构体系的选择是否合理，比如框架结构、剪力墙结构、钢结构等，是否符合建筑物的高度、用途和地质条件。

同时，要对结构构件的尺寸、材料强度、连接方式等进行详细审查，确保其能够承受各种荷载，包括自重、风荷载、地震荷载等。

此外，还需要检查结构的抗震设计是否满足规范要求，以提高建筑物在地震等自然灾害中的抗灾能力。

消防设计在审查中占有举足轻重的地位。

建筑物必须具备完善的消防设施和疏散通道，以保障人员在火灾发生时能够安全疏散。

审查消防设计时，要关注消防通道的宽度、坡度和转弯半径是否符合规范，楼梯间的设置是否满足疏散要求，防火分区的划分是否合理，消防设施如消火栓、自动喷水灭火系统、火灾报警系统等的配置是否齐全且位置恰当。

节能设计也是当前建筑工程设计审查的重点。

建筑方案审图要点1、总图方面：竖向标高（场地原始标高、规划标高、地下车库高度、单体正负零）、容积率、建筑密度、道路宽度、消防登高面、消防回车场、配电房位置车位、垃圾场、综合管网）2、标准层：得房率、核心筒面积、核心筒形式是否需要优化、是否满足规范及企业要求、是否需要设置大电梯、管井（尺寸位置是否合理、几根管？管径多少）、交通流线是否合理。

户户之间是否可攀爬、对视情况。

楼梯间的开窗面积、开在何处、窗户形式。

一楼大堂如何布置的面宽和进深比是否满足、3、户型平面：（面宽、进深、面积、门窗洞口）客厅：电视与沙发的方向、空调柜机位置、与阳台的移门尺寸、结构建议餐厅厨房：餐桌的位置、厨房门的尺寸、烟道位置、冰箱位置、台面大小、炉灶水槽、燃气热水器的位置。

厨房的窗洞尺寸。

窗户样式卫生间：尺寸、管井位置、三（四）件套位置、开门是否对着马桶、卫生间门是否对着餐厅或入户门、是否干湿分离、如偷飘窗注意马桶位的调整。

热水器是否有空间、卫生间窗洞尺寸及窗户样式。

两个卫生间的马桶背靠背形式是否以合用管井？卧室：门与床头位置、衣柜、床尺寸、空调挂机、窗户尺寸、偷飘窗的利用。

八角窗是否按照新标准、床头是否能放下、八角窗如何利用、书房：是否可变为儿童房或多功能室、书桌、床的位置与门窗的关系。

阳台：地漏、落水管位置、是否有屋顶落水管、结构形式是否上翻、阳台是否封闭、栏杆为实体、铁艺、玻璃、如果封闭如何处理。

空调机位：梁是否上翻、两侧是栏杆还是墙体、是否有栏杆、GRC线条等影响净尺寸、是否有泠凝水管、是否设置了地漏、是否影响卧室空间的利用、室内机与室外机如何连接、连接的管线如何隐蔽处理、是否能实现安装、空调百叶的开启方向、临近位置的窗户开启方向。

一拖二的空调机位的尺寸、上下放置的空调机位与立面的处理。

左右放两个空调机位的尺度要适当加大、设备平台：是否为偷面积、是否设地漏、是否有竖向落水管、偷面积部位：偷面积出来的房间是否考虑了空调室内机位置、室外机位置。

工程重要部位管控方案一、背景随着工程建设规模的扩大，工程重要部位的安全和管控显得尤为重要。

工程重要部位的管控不仅关乎工程建设的安全和顺利进行，还关系到周围环境和公共安全。

因此，我们要在各个方面全面管理和控制工程重要部位，确保工程的安全和顺利进行。

二、重要部位管控的必要性1. 安全性：工程重要部位通常是工程建设过程中的关键部位，一旦发生安全事故会对工程造成重大影响甚至带来重大损失。

2. 法律法规要求：《建筑施工安全生产管理条例》等相关法律法规对工程重要部位的安全管理有明确规定，要求全面管理和控制工程重要部位。

3. 社会责任：作为工程承建方，我们有责任保障工程的安全和周围环境的安全，对公众负有社会责任。

4. 工程质量：工程重要部位的管理控制直接关系到工程质量和进度，对工程的成功完工至关重要。

三、工程重要部位管控的目标1. 保障工程重要部位的安全稳定2. 提高工程质量和效率3. 预防和应对各类安全事故四、工程重要部位管控的主要内容1. 安全制度和流程在工程的初期，我们需要建立一套完善的安全制度和流程，明确各个工程重要部位的管控标准和流程。

包括安全责任人的职责、安全检查周期、安全隐患排查和处理等细致的管理流程。

2. 人员培训和管理我们需要对相关工程人员进行安全培训，加强他们对工程重要部位安全管理的认识和监督，提高他们的安全意识和操作技能。

3. 设备和材料管理在工程重要部位周围，我们需要对设备和材料进行严格的管理和控制，确保设备的正常运行和材料的供应质量。

4. 安全检查和监测我们需要建立一套完善的安全检查和监测系统，定期对工程重要部位进行安全检查和监测，及时发现和处理可能的安全隐患，以最大程度地减少安全风险。

5. 安全应急预案在工程施工过程中，我们需要制定一套完善的安全应急预案，对各类可能发生的安全事故及时做出响应和处置，减小安全事故带来的损失。

五、工程重要部位管控的实施方法1. 制定全面的管控计划在工程初期，我们需要制定全面的管控计划，明确工程重要部位的管控内容和目标，以及实施的具体方法和步骤。

建筑工程审图方法及重点工程成本的失控往往是施工阶段的变更与签证造成的，因此在施工图出图前应尽量做好校对与优化工作，只有这样才能将错误率减到最低。

作为业主方管理，设计审图尤其关键，下面从图纸的平、立、剖面重点审图方法及重点建议如下！一、总平面图1、是否标注了0.000处的绝对标高。

2、是否表示了外轮廓的轴线及总尺寸。

3、是否表示了楼层数。

4、是否表示了与主要道路及红线的关系。

5、是否布置了道路及绿化。

6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%~50%，没做到要调整绿地面积）。

7、建筑周围设置环形消防车道，宽大于等于4m，转弯处倒角半径12m。

8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。

二、楼层平面图各层房间不需要布置家具，但卫生间要布置洁具1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的，每层的柱网要一样，除非顶层有抽柱的情况。

2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。

6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。

中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。
