现代滤波器设计讲座(3波导滤波器设计)

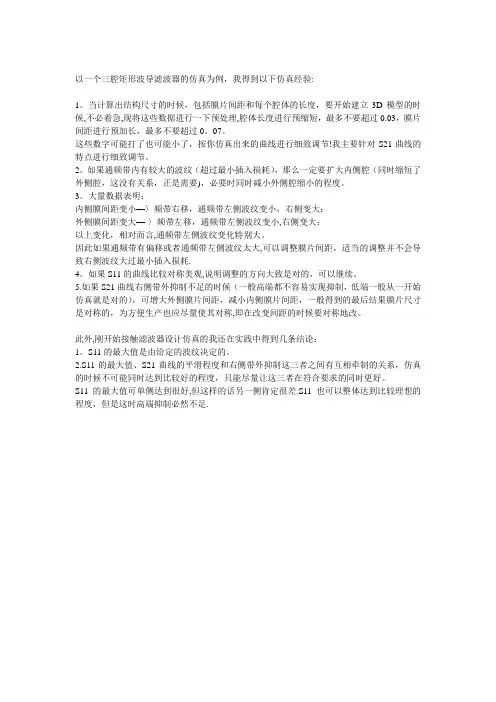

以一个三腔矩形波导滤波器的仿真为例，我得到以下仿真经验:1。

当计算出结构尺寸的时候，包括膜片间距和每个腔体的长度，要开始建立3D模型的时候,不必着急,现将这些数据进行一下预处理,腔体长度进行预缩短，最多不要超过0.03，膜片间距进行预加长，最多不要超过0。

07。

这些数字可能打了也可能小了，按你仿真出来的曲线进行细致调节!我主要针对S21曲线的特点进行细致调节。

2。

如果通频带内有较大的波纹（超过最小插入损耗），那么一定要扩大内侧腔（同时缩短了外侧腔，这没有关系，正是需要)，必要时同时减小外侧腔缩小的程度。

3。

大量数据表明：内侧膜间距变小—〉频带右移，通频带左侧波纹变小，右侧变大；外侧膜间距变大—-〉频带左移，通频带左侧波纹变小,右侧变大；以上变化，相对而言,通频带左侧波纹变化特别大。

因此如果通频带有偏移或者通频带左侧波纹太大,可以调整膜片间距，适当的调整并不会导致右侧波纹大过最小插入损耗.4。

如果S11的曲线比较对称美观,说明调整的方向大致是对的，可以继续。

5.如果S21曲线右侧带外抑制不足的时候（一般高端都不容易实现抑制，低端一般从一开始仿真就是对的），可增大外侧膜片间距，减小内侧膜片间距，一般得到的最后结果膜片尺寸是对称的，为方便生产也应尽量使其对称,即在改变间距的时候要对称地改。

此外,刚开始接触滤波器设计仿真的我还在实践中得到几条结论：1。

S11的最大值是由给定的波纹决定的。

2.S11的最大值、S21曲线的平滑程度和右侧带外抑制这三者之间有互相牵制的关系，仿真的时候不可能同时达到比较好的程度，只能尽量让这三者在符合要求的同时更好。

S11的最大值可单侧达到很好,但这样的话另一侧肯定很差.S11也可以整体达到比较理想的程度，但是这时高端抑制必然不足.。

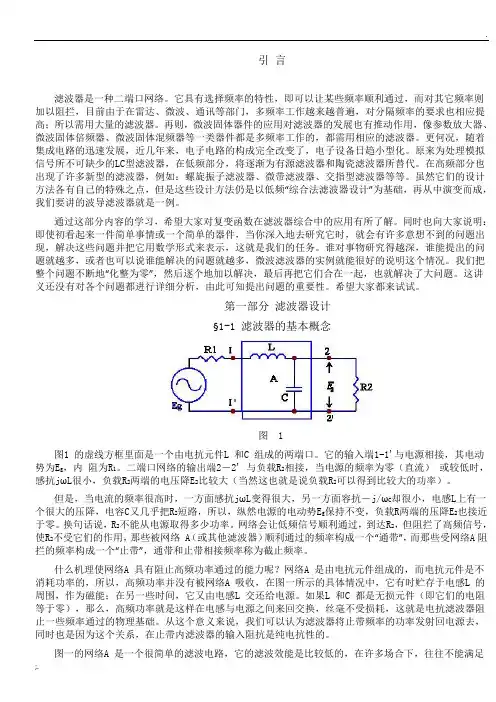

引言滤波器是一种二端口网络。

它具有选择频率的特性，即可以让某些频率顺利通过，而对其它频率则加以阻拦，目前由于在雷达、微波、通讯等部门，多频率工作越来越普遍，对分隔频率的要求也相应提高；所以需用大量的滤波器。

再则，微波固体器件的应用对滤波器的发展也有推动作用，像参数放大器、微波固体倍频器、微波固体混频器等一类器件都是多频率工作的，都需用相应的滤波器。

更何况，随着集成电路的迅速发展，近几年来，电子电路的构成完全改变了，电子设备日趋小型化。

原来为处理模拟信号所不可缺少的LC型滤波器，在低频部分，将逐渐为有源滤波器和陶瓷滤波器所替代。

在高频部分也出现了许多新型的滤波器，例如：螺旋振子滤波器、微带滤波器、交指型滤波器等等。

虽然它们的设计方法各有自己的特殊之点，但是这些设计方法仍是以低频“综合法滤波器设计”为基础，再从中演变而成，我们要讲的波导滤波器就是一例。

通过这部分内容的学习，希望大家对复变函数在滤波器综合中的应用有所了解。

同时也向大家说明：即使初看起来一件简单事情或一个简单的器件，当你深入地去研究它时，就会有许多意想不到的问题出现，解决这些问题并把它用数学形式来表示，这就是我们的任务。

谁对事物研究得越深，谁能提出的问题就越多，或者也可以说谁能解决的问题就越多，微波滤波器的实例就能很好的说明这个情况。

我们把整个问题不断地“化整为零”，然后逐个地加以解决，最后再把它们合在一起，也就解决了大问题。

这讲义还没有对各个问题都进行详细分析，由此可知提出问题的重要性。

希望大家都来试试。

第一部分滤波器设计§1-1 滤波器的基本概念图 1图1 的虚线方框里面是一个由电抗元件L 和C 组成的两端口。

它的输入端1-1'与电源相接，其电动势为E g，内阻为R1。

二端口网络的输出端2－2' 与负载R2相接，当电源的频率为零（直流）或较低时，感抗jωL很小，负载R2两端的电压降E2比较大（当然这也就是说负载R2可以得到比较大的功率）。
