配电⾃动化知识介绍最详细的⼀篇，没有之⼀！配⽹⾃动化概念配电⾃动化是以⼀次⽹架和设备为基础，利⽤计算机及其⽹络技术、通信技术、现代电⼦传感技术，以配电⾃动化系统为核⼼，将配⽹设备的实时、准实时和⾮实时数据进⾏信息整合和集成，实现对配电⽹正常运⾏及事故情况下的监测、保护及控制等。
（内容来源：输配电线路）配电⾃动化系统主要由配电⾃动化主站、配电⾃动化终端及通信通道组成，主站与终端的通信通常采⽤光纤有线、GPRS⽆线等⽅式。
配⽹⾃动化意义通过实施配⽹⾃动化，实现了对配电⽹设备运⾏状态和潮流的实时监控，为配⽹调度集约化、规范化管理提供了有⼒的技术⽀撑。
通过对配⽹故障快速定位/隔离与⾮故障段恢复供电，缩⼩了故障影响范围，加快故障处理速度，减少了故障停电时间，进⼀步提⾼了供电可靠性。
1、专业术语1.1馈线⾃动化是指对配电线路运⾏状态进⾏监测和控制，在故障发⽣后实现快速准确定位和迅速隔离故障区段，恢复⾮故障区域供电。
馈线⾃动化包括主站集中型馈线⾃动化和就地型馈线⾃动化两种⽅式。
1.2主站集中型馈线⾃动化是指配电⾃动化主站与配电⾃动化终端相互通信，由配电⾃动化主站实现对配电线路的故障定位、故障隔离和恢复⾮故障区域供电。
1.3就地型馈线⾃动化是指不依赖与配电⾃动化主站通信，由现场⾃动化开关与终端协同配合实现对配电线路故障的实时检测，就地实现故障快速定位/隔离以及恢复⾮故障区域供电。
按照控制逻辑和动作原理⼜分为电压-时间型馈线⾃动化和电压-电流型馈线⾃动化。
2、配电⾃动化主站配电⾃动化主站是整个配电⽹的监视、控制和管理中⼼，主要完成配电⽹信息的采集、处理与存储，并进⾏综合分析、计算与决策，并与配⽹GIS、配⽹⽣产信息、调度⾃动化和计量⾃动化等系统进⾏信息共享与实时交互，按照功能模块的部署可分为简易型和集成型两种配电⾃动化主站系统。
简易型配电⾃动化主站主要部署基本的平台、SCADA和馈线故障处理模块。
集成型配电⾃动化主站是在简易型配电⾃动化主站系统的基础上，扩充了⽹络拓扑、馈线⾃动化、潮流计算、⽹络重构等电⽹分析应⽤功能。
一、实训目的本次实训旨在使学生了解配网自动化系统的基本原理、组成和调试方法，提高学生对配网自动化系统的实际操作能力，培养学生在实际工程中解决问题的能力。
二、实训内容1. 配网自动化系统概述（1）配网自动化系统定义：配网自动化系统是指采用先进的通信技术、控制技术和计算机技术，对配电网进行实时监控、保护和控制，以提高配电网的安全、可靠、经济和高效运行。
（2）配网自动化系统组成：配网自动化系统主要由以下几个部分组成：监测与控制中心、通信网络、配电自动化终端、保护装置、执行装置等。
2. 配网自动化系统调试方法（1）调试前的准备工作：熟悉配网自动化系统的技术资料，了解系统组成、功能、技术指标等；检查调试设备、工具是否齐全，并确保其正常工作。
（2）调试步骤：1）检查系统配置：核对系统配置文件，确保各设备参数设置正确。
2）通信调试：测试通信网络是否正常，包括网络连接、传输速率、数据传输等。
3）功能调试：对配网自动化系统各功能进行调试，包括保护、控制、监控等。
4）联调测试：将各功能模块进行联调，确保系统整体性能满足要求。
5）性能测试：对系统性能进行测试，包括响应时间、传输速率、可靠性等。
（3）调试注意事项：1）确保系统配置正确，避免因配置错误导致系统无法正常运行。
2）在调试过程中，注意安全，防止误操作造成设备损坏。
3）调试过程中，详细记录调试数据，为后续问题排查提供依据。
4）调试完成后，对系统进行试运行，验证系统性能是否满足要求。
三、实训过程1. 熟悉配网自动化系统技术资料，了解系统组成、功能、技术指标等。
2. 检查调试设备、工具是否齐全，并确保其正常工作。
3. 按照调试步骤进行调试，包括系统配置、通信调试、功能调试、联调测试和性能测试。
4. 记录调试数据，为后续问题排查提供依据。
5. 对系统进行试运行，验证系统性能是否满足要求。
四、实训成果通过本次实训，学生掌握了配网自动化系统的基本原理、组成和调试方法，提高了实际操作能力。

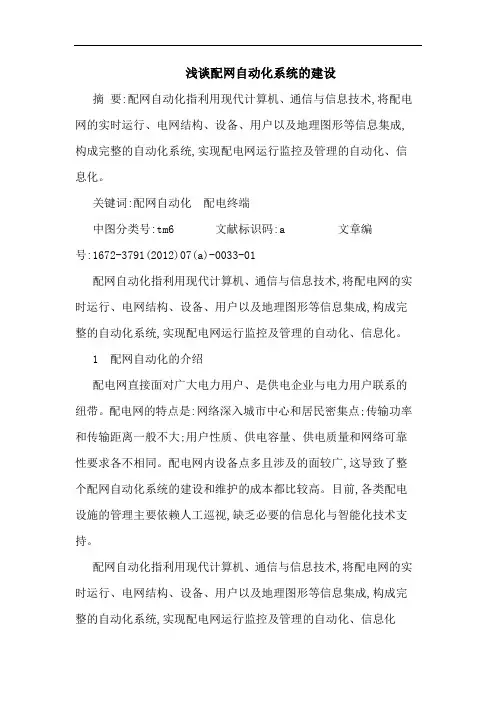

浅谈配网自动化系统的建设 摘 要:配网自动化指利用现代计算机、通信与信息技术,将配电网的实时运行、电网结构、设备、用户以及地理图形等信息集成,构成完整的自动化系统,实现配电网运行监控及管理的自动化、信息化。 关键词:配网自动化 配电终端 中图分类号:tm6 文献标识码:a 文章编号:1672-3791(2012)07(a)-0033-01 配网自动化指利用现代计算机、通信与信息技术,将配电网的实时运行、电网结构、设备、用户以及地理图形等信息集成,构成完整的自动化系统,实现配电网运行监控及管理的自动化、信息化。 1 配网自动化的介绍 配电网直接面对广大电力用户、是供电企业与电力用户联系的纽带。配电网的特点是:网络深入城市中心和居民密集点;传输功率和传输距离一般不大;用户性质、供电容量、供电质量和网络可靠性要求各不相同。配电网内设备点多且涉及的面较广,这导致了整个配网自动化系统的建设和维护的成本都比较高。目前,各类配电设施的管理主要依赖人工巡视,缺乏必要的信息化与智能化技术支持。 配网自动化指利用现代计算机、通信与信息技术,将配电网的实时运行、电网结构、设备、用户以及地理图形等信息集成,构成完整的自动化系统,实现配电网运行监控及管理的自动化、信息化 [1]。 在南方电网公司配网自动化建设研讨会上,明确提出了配网自动化的建设目标是:(1)减少停电时间,提高供电可靠性;(2)实现配网运行可视化,全面提高配网技术水平;(3)从可测可控及自愈、降低事故及大面积停电风险、提高设备利用率、降低维护成本、提高电能质量、经济运行等方面,提升配网运维水平;(4)逐步实现与其他系统间的数据交互共享,提高系统信息化应用水平;(5)提高客户服务水平,提升供电企业的社会形象。 2 配网自动化系统的组成 配网自动化系统主要由系统主站、各类现场配电终端和通信网络等组成[2]。 配网自动化系统主站是配网系统运行和管理的中心,通常由服务器、工作站、网络设备、安全防护设备、时钟同步装置等硬件设备及配套软件构成。其中服务器包括数据采集服务器、数据库服务器、web服务器等部分组成。数据采集服务器主要对各个运行中的现场监控终端进行数据的定时轮召,并将各类数据存储于数据库服务器中,工作人员通过web服务器提供的服务可对各个终端进行数据的查询以及统计分析功能。 根据功能配置和安装位置不同,配电终端分为站所终端(dtu)、馈线终端(ftu)、配电变压器监测终端(ttu)及电能质量监测终端等。 通信网络提供现场终端与系统主站之间的通信通道。一般来说, 变电站、开闭所的rtu或变电站自动化系统直接与主站系统通信,由主站系统定时轮流召测各种电量数据。目前较为常用的通信方式为:(1)modem通讯方式;(2)无线通讯(gprs/cdma);(3)载波通信;(4)光纤通讯方式。 以实际使用情况来看,光纤的铺设费用最为昂贵,但是也是最为可靠的通讯方式;gprs/cdma通信方式的投资相对较少,但是可靠性一般。所以配网自动化系统的通信网络一般使用多种方式相结合,对于重要性不同的终端使用不同的通信方式。在需要遥控的场合,一般需要使用光纤通信,不可采用gprs/cdma通道。 3 配网自动化系统与其他系统的交互 配网自动化系统可以通过iec61968的中间件的服务实现与调度自动化、计量自动化、配网gis等系统的数据交互与共享,一方面为配电自动化系统自动生成配网单线图,补充了采集数据来源;另一方面为其他管理信息系统提供了设备运行的实时信息,实现了系统间的数据共享,降低了信息采集投资费用,提高了信息化应用水平。 各个系统之间的数据交互发展方向是采用面向对象的分布式开放系统与组件技术,建设类似于计算机硬件总线的供电企业信息软总线(mb-messagebus),使各自动化系统以及应用程序(组件)之间能够像计算机硬件模块一样,很方便地互插互联,实现互操作。近年来,国际电工委员会(iec)tc57委员会提出了iec61970、iec61850、iec61968三个系列的标准。其中iec61968系列标准就是为了规范 电力企业多种分布式系统的应用集成。 4 某地配网自动化系统建设及使用情况 某地配电自动化主站系统集中采集处理该市范围内配电网运行信息,配网采集终端的数据统一集中到设在市局配电自动化主站系统的中心数据库中,下属各区局客户端在管辖权限范围内可以远程访问和使用,实现各个区局配电网的运行、维护、监控和管理。 该市配网自动化系统的层体系结构由主站层、终端层组成。 (1)主站层:设在市供电局,配备基于交换式以太网的高档配电自动化后台系统和大型数据库,由计算机网络服务器、各种工作站、输入输出设备,通信服务器交换机、网关机、多媒体等设备组成。配网采集终端的数据集中到设在市局的中心数据库中,各区局客户端可以通过远程工作站的方式,在管辖权限范围内进行操作和维护工作,该结构有效地实现了业务与数据的分离。 (2)配网终端层:主要包括安装在各配电房、配变(箱变)、柱上开关、环网柜等地点进行数据采集和控制的配电终端设备。 两层结构优点有:(1)实现业务与数据分离各区局通过远程工作站方式实现对相应业务的数据进行浏览查询,在业务应用的过程中,市局服务器端的数据对于区局客户端来说是透明的。(2)减少投资成本可以充分利用现有的该市局的城域网,不用专门建设终端到所在区局的通信信道,减少通信投资以及相应的维护工作。 该市的配网自动化系统实现了对配网线路、配变的负载情况、开关状态的实时数据采集,初步实现了配电网运行可视化。2011年 该系统的主要运行指标统计如下:主站系统可用率100%、遥控操作正确率100%、遥测准确率90.13%。全局配电终端在线率:gprs终端数2491个,上线2043个,上线率82%;载波终端数305个,上线231个,上线率76%;光纤终端数728个,上线647个,上线率89%。在该试点区域,快速复电故障定位水平得到大幅提升。故障查找定位平均时间从1.5h下降到10min以内。2010年配网自动化系统共成功定位故障122次,故障定位准确率90%,减少停电时户数2684时户;完成983台柱上自动化开关安装,2010年共动作595次,隔离故障成功率84%,快速隔离故障段及恢复非故障段供电,有效缩小故障停电范围;调度员通过采集配网自动化终端上传的各项数据检测配网的实时运行情况,在故障情况能迅速通过报警信号判断故障区间,大大缩短了故障查找及恢复送电的时间,提高了供电可靠性。 5 结语 配网自动化系统的建设提高了电网智能化水平,并为下一阶段开展智能、绿色电网的建设奠定了基础。 参考文献 [1] 李天友,金文龙,徐丙垠.配电技术[m].北京:中国电力出版社,2008:281-284. [2] 李景禄.实用配电网技术北京中国水利电力出版社,2006:26-31.
