配网自动化方案一、引言随着电力系统的发展和电力需求的增加，传统的配电网管理方式已经不能满足现代社会对电力供应的要求。
配网自动化方案是一种利用先进的通信、控制和信息技术来实现配电网智能化管理的解决方案。
本文将详细介绍配网自动化方案的相关内容，包括方案的目标、原理、关键技术和实施步骤。
二、方案目标配网自动化方案的目标是提高配电网的可靠性、安全性和经济性，实现对配电设备的远程监控、远程控制和自动化操作。
具体目标包括：1. 提高供电可靠性：通过实时监测和快速响应，减少故障发生的时间和范围，提高供电的可靠性。
2. 提高供电质量：通过精确的电能质量监测和控制，确保供电质量满足用户需求。
3. 提高供电效率：通过智能化的负荷调度和优化配置，提高供电效率，降低能耗和成本。
4. 提高配电设备的安全性：通过实时监测和智能保护，提高配电设备的安全性，减少事故的发生。
三、方案原理配网自动化方案的原理是通过在配电网中部署传感器、监测装置、通信设备和控制装置，实现对配电设备和供电负荷的实时监测、远程控制和自动化操作。
具体原理包括：1. 传感器和监测装置：通过在配电设备上安装传感器和监测装置，实时采集电流、电压、功率等参数的数据，并将数据传输给监控中心。
2. 通信设备：通过无线通信或者有线通信技术，将传感器和监测装置采集的数据传输给监控中心，并接收监控中心的指令。
3. 控制装置：根据监控中心的指令，对配电设备进行远程控制和自动化操作，实现对供电负荷的调度和配电设备的保护。
4. 监控中心：通过监控中心对配电设备和供电负荷进行实时监测、远程控制和自动化操作，实现对配电网的智能化管理。
四、关键技术配网自动化方案涉及的关键技术包括：1. 传感器技术：包括电流传感器、电压传感器、功率传感器等，用于实时监测配电设备的运行参数。
2. 通信技术：包括无线通信技术和有线通信技术，用于传输监测数据和控制指令。
3. 控制技术：包括远程控制技术和自动化控制技术，用于对配电设备进行远程控制和自动化操作。

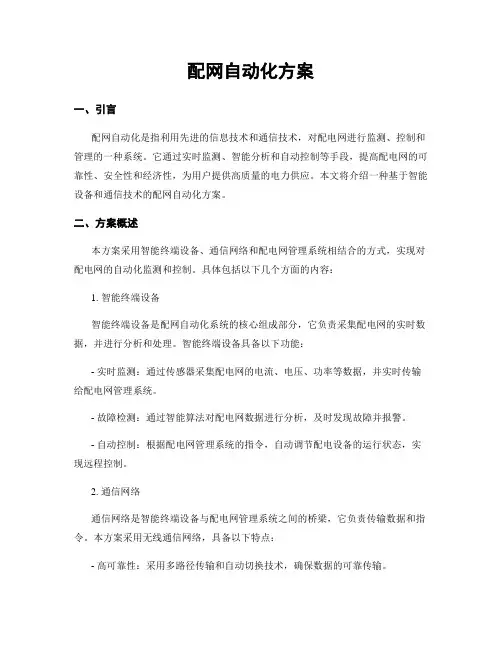

配网自动化方案一、引言配网自动化是指利用先进的信息技术和通信技术，对配电网进行监测、控制和管理的一种系统。
它通过实时监测、智能分析和自动控制等手段，提高配电网的可靠性、安全性和经济性，为用户提供高质量的电力供应。
本文将介绍一种基于智能设备和通信技术的配网自动化方案。
二、方案概述本方案采用智能终端设备、通信网络和配电网管理系统相结合的方式，实现对配电网的自动化监测和控制。
具体包括以下几个方面的内容：1. 智能终端设备智能终端设备是配网自动化系统的核心组成部分，它负责采集配电网的实时数据，并进行分析和处理。
智能终端设备具备以下功能：- 实时监测：通过传感器采集配电网的电流、电压、功率等数据，并实时传输给配电网管理系统。
- 故障检测：通过智能算法对配电网数据进行分析，及时发现故障并报警。
- 自动控制：根据配电网管理系统的指令，自动调节配电设备的运行状态，实现远程控制。
2. 通信网络通信网络是智能终端设备与配电网管理系统之间的桥梁，它负责传输数据和指令。
本方案采用无线通信网络，具备以下特点：- 高可靠性：采用多路径传输和自动切换技术，确保数据的可靠传输。
- 高带宽：支持大量数据的传输，满足配电网自动化系统的需求。
- 高安全性：采用加密技术和身份认证机制，保护数据的安全性。
3. 配电网管理系统配电网管理系统是对配电网进行监测和控制的核心软件，它具备以下功能：- 数据管理：接收智能终端设备传输的数据，并进行存储和分析。
- 故障诊断：通过智能算法对配电网数据进行分析，及时诊断故障原因。
- 远程控制：根据故障诊断结果和用户需求，远程控制配电设备的运行状态。
- 统计报表：生成配电网的运行统计报表，为用户提供决策依据。
三、方案优势本方案具有以下优势：1. 提高配电网可靠性：通过实时监测和故障诊断，能够及时发现和处理配电网故障，提高供电可靠性。
2. 提高配电网安全性：通过远程控制和自动调节，能够减少人为操作错误，提高供电安全性。
自动化系统网络配置方案随着信息技术的迅速发展，自动化系统在各个领域的应用越来越广泛。
为了保证自动化系统的正常运行，网络配置方案必不可少。
本文将介绍适用于自动化系统的网络配置方案，包括网络拓扑结构、设备选型、安全性措施等内容。
一、网络拓扑结构为了实现对自动化系统的远程监控和控制，网络拓扑结构的设计至关重要。
通常，自动化系统采用客户端-服务器（Client-Server）结构，将自动化控制单位（如PLC、DCS）与上位机（如工控机）连接起来，形成一条主干网络。
在主干网络之外，还可以设置辅助网络，用于连接各个子系统，实现数据共享和通信。
二、设备选型在进行网络配置时，选择合适的网络设备也是至关重要的。
首先，对于自动化系统而言，网络设备应具备高性能和稳定性，能够满足实时数据交换和远程控制的要求。
其次，网络设备应具备一定的扩展性，以便于随着系统规模的扩大进行升级和扩展。
最后，网络设备应具备良好的互联互通性，能够与现有的自动化设备和上位机进行无缝连接。
三、网络安全性措施由于自动化系统涉及到对重要设备和数据的控制和管理，网络安全性成为不可忽视的问题。
在网络配置方案中，应采取以下安全性措施：1. 硬件层面的安全措施：使用网络防火墙、入侵检测系统等设备保护网络的安全。
2. 软件层面的安全措施：对网络进行身份验证、访问控制等，确保只有授权人员可以访问系统。
3. 数据加密：对网络传输的数据进行加密，防止数据被非法获取和篡改。
4. 定期更新和维护：定期更新网络设备的软件和固件，及时补充安全漏洞，确保网络的稳定和安全。
四、网络管理与监控为了保证自动化系统的正常运行，网络的管理与监控至关重要。
在网络配置方案中，应包括以下内容：1. 网络管理软件的选择：选择适合自动化系统的网络管理软件，实现对网络设备的集中管理和监控。
2. 实时监控功能的设置：对网络中的设备和连接进行实时监控，及时发现和解决故障。
3. 网络性能优化：通过网络分析工具，对网络进行性能优化，提高数据传输的效率和实时性。
配网自动化方案一、引言配网自动化是指利用先进的信息技术和通信技术，对配电网进行智能化改造和管理，实现配电网的自动化运行和管理。
本文旨在提出一种配网自动化方案，以提高配电网的运行效率和可靠性。
二、方案概述本方案采用先进的传感器、通信设备和智能控制系统，实现对配电网的全面监测、故障检测和自动切换。
具体包括以下几个方面：1. 传感器部署：在配电网的关键节点和设备上部署传感器，实时监测电流、电压、功率因数等参数，并将数据传输至中央控制系统。
2. 数据传输与处理：采用无线通信技术，将传感器采集的数据传输至中央控制系统。
中央控制系统对数据进行实时处理和分析，以便及时发现异常情况和故障。
3. 故障检测与定位：中央控制系统通过对传感器数据的分析，能够准确检测出配电网中的故障，并通过自动化的方式进行故障定位，缩短故障处理时间。
4. 自动切换与恢复：当发生故障时，中央控制系统能够自动切换至备用电源或其他回路，以确保用户供电的连续性。
同时，系统能够在故障恢复后自动切换回正常电源。
5. 远程监控与管理：中央控制系统支持远程监控和管理，运维人员可以通过云平台或移动终端实时监测配电网的运行状态，并进行远程操作和管理。
三、技术支持本方案所需的技术支持主要包括以下几个方面：1. 传感器技术：选择合适的电流、电压、功率因数传感器，保证传感器的准确性和稳定性。
2. 通信技术：采用无线通信技术，如物联网、LoRa等，实现传感器数据的远程传输和接收。
3. 控制系统：建立可靠的中央控制系统，包括数据处理、故障检测、自动切换和远程监控等功能。
4. 数据分析与算法：通过数据分析和算法，实现对传感器数据的实时处理和故障检测。
5. 安全保障：确保系统的数据安全和网络安全，采取合适的安全措施，如数据加密、防火墙等。
四、方案优势本方案具有以下几个优势：1. 提高配电网的可靠性：通过实时监测和故障检测，能够及时发现和处理配电网中的故障，提高供电可靠性。
配网自动化方案一、背景介绍配网自动化方案是指利用先进的信息技术和通信技术，对电力配网进行智能化、自动化的管理和控制，以提高电力系统的可靠性、安全性和经济性。
本文将详细介绍配网自动化方案的定义、目的、原则、关键技术和应用案例。
二、定义配网自动化方案是指通过使用先进的通信、计算机和控制技术，对电力配网进行监测、控制和管理的一种技术系统。
它通过实时监测和分析配电网络的运行状态，自动化地实现对配电设备的控制和调度，以提高配电系统的可靠性、安全性和经济性。
三、目的配网自动化方案的主要目的是提高电力系统的供电可靠性和经济性。
具体包括以下几个方面：1. 提高供电可靠性：通过实时监测和分析配电网络的运行状态，及时发现故障并采取措施修复，减少停电时间和范围。
2. 提高供电质量：通过自动化控制和调度，优化电力系统的运行状态，减少电压波动和谐波污染，提高供电质量。
3. 提高供电效率：通过自动化控制和调度，优化电力系统的运行方式，减少能耗和线损，提高供电效率。
4. 提高用户满意度：通过自动化控制和调度，提供更加可靠、高质量的供电服务，提高用户满意度。
四、原则配网自动化方案的设计和实施应遵循以下原则：1. 先进性原则：采用先进的通信、计算机和控制技术，以满足电力系统的需求。
2. 系统化原则：将配网自动化系统作为一个整体来设计和实施，实现各个子系统之间的协调和配合。
3. 可靠性原则：确保配网自动化系统的可靠性和稳定性，以保证供电的连续性和可靠性。
4. 灵便性原则：配网自动化系统应具有较强的灵便性，能够适应电力系统的变化和扩展需求。
5. 经济性原则：在满足电力系统需求的前提下，尽量降低系统的投资和运维成本。
五、关键技术配网自动化方案涉及到多种关键技术，包括：1. 通信技术：利用先进的通信技术，实现配电设备之间的信息交互和数据传输，以实现对配电设备的监测和控制。
2. 传感器技术：利用传感器技术，实时监测电力系统的运行状态，包括电流、电压、功率等参数，以实现对电力系统的智能化管理。
配网自动化实施方案配网自动化是指利用先进的信息技术和通信技术，对电力系统进行监测、控制和管理，以实现电网的可靠运行和优化调度。
下面是一个配网自动化实施的主要方案：1. 建立配网自动化系统：首先，需要建立一个配网自动化系统，包括监测、控制、通信和数据库等模块。
这些模块通过互联互通，实现数据的采集、处理和传输，以及设备的远程控制和状态监测。
2. 安装智能监测设备：在配电线路、变电站和配电设备等重要位置安装智能监测设备，包括传感器、监测仪表和智能终端等。
这些设备可以实时监测电流、电压、功率等参数，以及设备的温度、湿度等环境条件。
3. 建立实时监测平台：通过建立一个实时监测平台，可以将各个智能监测设备所采集的数据集中管理和显示，实现对电网运行状态的实时监测和分析。
同时，还可以将异常数据和报警信息通过短信、邮件等方式发送给运维人员，以便及时处理。
4. 实施远程控制：将配电设备与配网自动化系统连接起来，实现远程控制。
通过远程管理软件，可以对设备进行状态监测、遥控开关和调整参数等操作，提高电网运行的灵活性和可调度性。
5. 建立故障诊断和预测模型：通过分析和挖掘历史数据，建立故障诊断和预测模型，可提前预警电网故障和异常情况，减少因故障造成的停电时间和损失。
同时，通过对电网运行数据的分析，可以优化电网调度，提高电网的稳定性和效率。
6. 实施智能配电网：将配网自动化系统与分布式能源、储能系统和智能电器等设备进行集成，形成智能配电网。
通过智能感知、智能管理和智能调度等手段，实现对电能的高效利用和优化分配，提高配电网的可靠性和经济性。
7. 建立网络安全保护机制：在实施配网自动化的过程中，必须考虑网络安全问题。
建立网络安全保护机制，包括防火墙、入侵检测系统和安全访问控制等，确保配网自动化系统的安全可靠运行。
综上所述，配网自动化实施方案包括建立配网自动化系统、安装智能监测设备、建立实时监测平台、实施远程控制、建立故障诊断和预测模型、实施智能配电网和建立网络安全保护机制等步骤，通过这些措施，可以提高电网的可靠性、安全性和经济性。
配网自动化方案一、引言配网自动化是指利用先进的电力信息技术和通信技术实现配电网的自动化运行和管理。
通过对配电网各个环节进行监测、控制和优化，提高配电网的可靠性、安全性和经济性，满足用户对电能质量和供电可靠性的需求。
二、方案概述本配网自动化方案旨在实现对配电网的实时监测、智能控制和远程管理，以提高配电网的运行效率和可靠性。
该方案主要包括以下几个方面的内容：1. 智能监测系统通过安装智能传感器和监测设备，实现对配电网各个环节的实时监测。
监测内容包括电流、电压、功率因数、电能质量等参数的监测。
监测系统将采集到的数据传输至数据中心，用于后续的数据分析和决策支持。
2. 远程控制系统配电网的远程控制系统利用先进的通信技术，实现对配电设备的远程控制和操作。
通过远程控制系统，运维人员可以对配电设备进行远程开关操作、故障处理等，提高了工作效率和安全性。
3. 数据分析与决策支持通过对监测系统采集到的数据进行分析和处理，提取有价值的信息，为运维人员提供决策支持。
数据分析可以帮助发现潜在的故障风险，优化配电网的运行策略，提高供电质量和可靠性。
4. 告警与故障诊断配网自动化方案应具备告警与故障诊断功能，能够实时监测配电设备的运行状态，并在出现异常情况时发出告警信息。
故障诊断功能可以帮助运维人员快速定位故障原因，并采取相应的措施进行修复。
5. 安全保障措施配网自动化方案应考虑到系统的安全性和可靠性。
采用先进的网络安全技术，保护配电网自动化系统免受网络攻击和恶意操作。
同时，配电设备的运行安全也需要得到充分保障，确保人员和设备的安全。
三、方案实施步骤本配网自动化方案的实施步骤如下：1. 方案设计根据实际需求和现有配电网的情况，进行方案设计。
包括系统架构设计、设备选型、通信网络规划等。
2. 设备安装与调试按照设计方案，进行设备的安装和调试工作。
确保设备正常运行，并与监测系统和控制系统进行连接。
3. 系统集成与测试将各个子系统进行集成，进行系统整体测试。
配网自动化方案一、引言配网自动化是指利用先进的信息技术和通信技术，对电力配网系统进行智能化管理和控制，实现电力系统的自动化运行。
本文将详细介绍配网自动化方案的设计原则、技术架构、功能模块以及实施步骤。
二、设计原则1. 可靠性：配网自动化系统应具备高可靠性，能够保证系统的稳定运行，减少停电时间和故障发生率。
2. 灵便性：系统应具备灵便的配置和扩展能力，能够适应不同规模和复杂度的配电网。
3. 安全性：系统应具备完善的安全机制，保护系统免受恶意攻击和非法访问。
4. 可维护性：系统应具备良好的可维护性，方便运维人员进行故障排除和系统升级。
三、技术架构配网自动化系统的技术架构主要包括以下几个部份：1. 数据采集与传输：通过智能传感器、测量仪器等设备采集配网各个节点的电能信息、状态信息等，并通过通信网络将数据传输到中心控制系统。
2. 中心控制系统：负责对采集到的数据进行处理、分析和决策，控制配网设备的运行状态，实现对配网的自动化监控和控制。
3. 控制设备：包括开关、保护装置、自动化装置等，用于实现对配网设备的远程控制和自动化操作。
四、功能模块1. 实时监测与数据分析：通过采集的数据，实时监测配网设备的运行状态、电能质量等，并对数据进行分析，提供故障预警和故障诊断功能。
2. 智能优化调度：根据配网负荷情况和电能价格等因素，智能调度配网设备的运行模式，实现能源的高效利用和降低运行成本。
3. 故障自动隔离与恢复：通过智能开关和保护装置，实现对故障节点的自动隔离和恢复，减少故障范围和停电时间。
4. 远程控制与操作：运维人员可以通过中心控制系统远程监控和控制配网设备，实现远程操作、设备状态查询和参数设置等功能。
5. 数据存储与分析：将采集到的数据进行存储和分析，生成报表和图表，为决策提供依据，并支持历史数据查询和趋势分析。
五、实施步骤1. 系统规划：根据配电网的规模和复杂度，制定配网自动化系统的规划方案，包括系统架构、功能模块、设备选型等。
配网自动化方案一、背景介绍随着电力行业的快速发展和电力供需的不断增长，配电网的规模和复杂性也日益增加。
为了提高配电网的可靠性、安全性和效率，配网自动化方案应运而生。
配网自动化方案利用先进的信息通信技术和智能设备，实现对配电网的监控、控制和管理，提高配电网的运行效率和可靠性。
二、方案概述本配网自动化方案旨在实现对配电网的自动化监控和控制，包括以下主要功能模块：1. 数据采集与传输模块该模块负责采集配电网各个节点的数据，如电流、电压、功率因数等，并通过无线或者有线方式将数据传输至监控中心。
采用先进的传感器和数据传输技术，确保数据的准确性和可靠性。
2. 监控与管理模块该模块负责对配电网的状态进行实时监测和管理。
通过监控软件，可以实时显示各个节点的电力参数、设备状态、故障信息等。
同时，配备报警系统，一旦发现异常情况，系统会及时发出警报并提供相应的解决方案。
3. 远程控制模块该模块允许远程对配电网进行控制操作。
通过远程控制软件，可以实现对配电设备的开关、调节和故障处理等操作。
同时，还可以进行远程设备的重启、复位和升级等操作，提高运维效率。
4. 智能优化模块该模块基于配电网的实时数据和历史数据，通过智能算法进行分析和优化。
通过对电力负荷、电能损耗、设备运行状态等进行分析，提供优化建议，实现配电网的能效提升和负荷均衡。
三、方案优势1. 提高配电网的可靠性：通过实时监控和故障预警，能够及时发现和处理配电网的故障，提高故障处理的效率，减少停电时间。
2. 提高配电网的安全性：通过远程控制和智能优化，可以减少人工操作，降低操作风险，提高配电网的安全性。
3. 提高配电网的效率：通过自动化监控和控制，可以实现对配电设备的精细化管理，提高设备的利用率和运行效率。
4. 降低运维成本：通过自动化的监控和控制，减少人工巡检和维护工作，降低运维成本。
5. 提供智能化决策支持：通过智能优化模块的分析和优化，为运营商提供决策支持，匡助其制定合理的运维策略和投资计划。

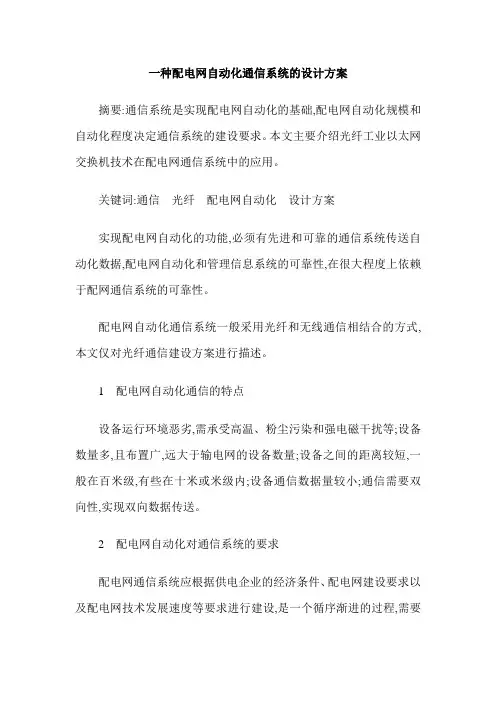

一种配电网自动化通信系统的设计方案摘要:通信系统是实现配电网自动化的基础,配电网自动化规模和自动化程度决定通信系统的建设要求。
本文主要介绍光纤工业以太网交换机技术在配电网通信系统中的应用。
关键词:通信光纤配电网自动化设计方案实现配电网自动化的功能,必须有先进和可靠的通信系统传送自动化数据,配电网自动化和管理信息系统的可靠性,在很大程度上依赖于配网通信系统的可靠性。
配电网自动化通信系统一般采用光纤和无线通信相结合的方式,本文仅对光纤通信建设方案进行描述。
1 配电网自动化通信的特点设备运行环境恶劣,需承受高温、粉尘污染和强电磁干扰等;设备数量多,且布置广,远大于输电网的设备数量;设备之间的距离较短,一般在百米级,有些在十米或米级内;设备通信数据量较小;通信需要双向性,实现双向数据传送。
2 配电网自动化对通信系统的要求配电网通信系统应根据供电企业的经济条件、配电网建设要求以及配电网技术发展速度等要求进行建设,是一个循序渐进的过程,需要总体规划,避免重复建设。
配电网自动化对通信系统的要求,主要包括以下几个方面。
(1)可靠性:能够抗恶劣环境和抗电磁干扰。
(2)实时性:必须满足对配电网运行进行实时监控的需要。
(3)安全性:配电网实时数据及下行命令信息的安全传输,直接关系配电网运行的安全,通信的安全性至关重要。
(4)适应性:配电网自动化通信系统要能够适应城市配电网的快速发展,必须具备可扩展的系统结构,灵活选择技术先进、适应性强的通信方式。
3 通信方式的配置配电监控点类型主要有三种,分别为“三遥”、“二遥”和“一遥”点。
“三遥”点配电终端具备模拟量采集(遥测)、状态量采集(遥信)、接收并执行遥控及复归指令(遥控)功能;“二遥”点配电终端具备模拟量(遥测)采集和状态量(遥信)采集功能;“一遥”点配电终端具备状态量(遥信)采集功能。
配电通信系统的建设应根据使用场合、通信速率、实时性、可靠性和数据量等要求,所有“三遥”点配电终端至配电主站的通信通道采用专网通道,所有“二遥”和“一遥”点配电终端至配电主站的通信通道采用公网通道。
3．配网自动化系统通信方案3．1通信系统结构图10 配网自动化通信组网结构图如图10所示，通信系统可以分为三个层次，第一层是主站与子站之间的通讯层；第二层是子站与馈线主干线上的终端设备（FTU、DTU等）之间的通讯层；第三层是终端设备之间（如FTU、DTU与TTU之间）的通讯层。
3．2我市市中压配网系统通讯现状我市市电业局现有电力载波、光纤、音频电缆、程控调度机、程控交换机、微波等多种通信方式，通信网络主要由电力载波、光纤、程控交换机（含调度机）组成。
近年来，随着我市一次电力系统的不断发展，现代化水平不断提高，原有的以电力载波通信方式为骨干组建的电力专用通信网络越来越难以满足系统发展的需要，存在着通道数量少、干扰大、难以提供数字通道、设备及线路可靠性低、电力线路检修时通信中断、备用通道组织难度大、无法满足高速率数字信号（如MIS连网）的传输要求、无法开通各种各样的新业务等一系列的问题。
为配合电网特别是城网改造工程的实施，按照省电业局《城市电网建设、改造技术原则》的原则：“城网通信网应按照规划设计，实现与电力网同步建设和运营。
．．．城网通信网应建设为．．．综合高速数字网，并应适应远期商业化运营的需要。
城网通信网应以光纤为主，建设为环状网和部分链形电路结合组成的复合网。
在可能情况下，尽可能选用复合地线光缆和无金属自承式光缆。
”，我市市电业局在近几年开始大力发展光纤通信网络，并以发展符合现代通信发展方向的SDH光纤通信网络为主，对于边远站区则辅之以必要的载波通信方式。
按照我市局电力通讯网络建设的规划，城区内一般通信点将拥有6个以上的2M数字通道，枢纽通信站则更多。
预计整个城网通讯工程完成后我市城区内将形成以下光纤通信网络（具体详细的网络结构见附图5《我市市电业局光纤通信发展规划图》）：环网1：局－体育村变－贾庄变－东郊变－计山变－铁南开关站－局光纤环网，采用武汉邮电院的GHS－4型34M系列环网设备；环网2：局－建设变－中兴路变－光明变－湛河变－九里山变－计山变－新华变－局SDH STM－1光纤环网；环网3：局－建设变－黄楝树开关站－五一路变－贾庄变－金属公司开关站－建东小区开关站－体育村变（仅完成光纤转接）－局SDH STM－1光纤环网。
本环网中，由局－建设变－黄楝树开关站－五一路变采用STM－4级别的设备，局站、建设变、五一路变均采用交叉连接设备，其目的不仅在于本工程的连通，同时也作为整个城网光纤通信网的核心。
环网4：局－建设变－黄楝树开关站－五一路变－土建处开关站－优越路开关站－太阳城开关站－太平洋开关站－顺祥开关站－神马开关站－光明变－自来水开关站－中兴变（光纤转接）－邮电大楼开关站－中兴变（光纤转接）－建设变（光纤转接）－局SDH STM－1光纤环网，其中局－建设变－黄楝树开关站－五一路变段与环网3采用相同的设备，光明变－自来水开关站－中兴变（光纤转接）－邮电大楼开关站－中兴变（光纤转接）－建设变（光纤转接）－局段与环网2分芯使用；环网5：局－五一路变（走局－五一路变STM－4设备）－西市场变电站－肖营变－郑营变－光明变（光纤转接）－局（由光明变－局中间环节与环网4相同）SDH STM-1光纤环网。
以上五个光纤环网通过在局站、建设变、五一路变利用STM－4级别的DXC设备互连，在计山变、贾庄变通过2M数字通讯口互连，在局站、建设变、五一路变、贾庄变、计山变、体育村变、光明变通过光纤配纤互连，构成了一个布局合理、可靠性高、接入方便、牢不可破的有机整体。
五个环网互相依存，互为备用，组网形式相当灵活，是一个非常稳定的网孔关网络。
3．3通信方案3．3．1通信方案设计原则由于通讯方案与馈线自动化方案及SCADA数据传输方式、规约、速度等关联紧密，因此从系统总体性能以及将来的发展考虑，设计应当遵循的基本原则如下：➢主站与子站之间的通信主要采用光纤信道进行通信，要充分利用已经建成或正在建设的城区变电站和地调之间的电力专用光纤通讯信道；➢子站与馈线主干线上的终端设备之间的通信要以原有的通信信道为基础，综合选用光纤、载波、有线和无线通讯信道。
原则上以光纤信道为主，并按区域构成路径最佳的物理环网，可以考虑以太网组网方式；➢终端设备之间的通信信道主要使用载波信道、有线信道和无线信道。
3．3．2主站与子站之间的通信方案主站到子站的通信可以采用以下几种通信方案：➢光纤收发器通信方式主站和子站之间的通信，通过使用光纤收发器直接利用光纤进行通信，该通信方式具有较大优点，主要是10M/100M的网络数据不必通过转换（或压缩），通信速率较高，另外通过这种方式连接各个子站就象，在一个局域网上一样，相互之间的访问更快捷便利，但该通信方式需要使用通信光缆中的一对光芯。
其结构如下：光纤收发器的结构如下图：➢ SDH 2M+路由器通信方式SDH 2M+路由器的通信方式，具有通信速率高、通信可靠性强的特点，子站到主站的数据能快速地到达，解决了子站到主站之间通信的瓶径问题，可较快的实现馈线的故障诊断、故障隔离和非故障区的恢复供电。
但其缺点是占用通信通道的资源较多，它需要提供一个2M 数字通道，相当于32个64K 数据通道。
其结构如下：➢ SDH 64K 通信方式RJ45SDH 64K通信方式具有占用通信通道少的优点，其缺点是会出现子站到主站之间的通信瓶径现象。
该方式在实现时较简单，只需要在对端的SDH通信设备上各增加一块具有RS232接口的64K异步数据板。
其结构如下：主站到子站的通信如果采用光纤收发器通信方式和SDH 2M+路由器通信方式，则通信规约采用基于TCP/IP的IEC104通信规约,若采用SDH 64K通信方式则采用DNP3.0通信规约。
如附图5所示，配网自动化首期项目所涉及的五一路变、中兴路变、光明变、新华变和建设变等5座110KV变电站和计划建设子站的体育村变、九里山变、西市场变、贾庄变、计山变均已接入光纤通讯网，“十五”期间计划建设的北渡变和周庄变在建成后也将接入光纤通讯网，届时所有计划设立配自子站的110KV 变电站都将接入使用STM-4或STM-1设备的SDH 光纤通讯网，所以主干层的通信可以利用已有的SDH 2M 以太网通道，通过路由器进行。
3．3．3子站与馈线主干线上终端设备之间的通信方案在馈线层，可以考虑采用载波通信方式、无线通信方式、音频线通信方式和光纤通信方式进行通讯。
其中，光纤通信是70年代发展起来的新的通信方式，其主要优点是：通信容量大、速度快、衰减小，不受外界电磁场干扰，保密性好。
鉴于配自系统发展起来以后，信息传输量较大，且系统对通信的可靠性和通信质量都要求较高，同时，用于分布式方案的通信光纤需要的光纤芯数较少，其光端机技术较为成熟，费用也较低，所以本案中10KV 主干馈线的通信方式拟采用光纤通信方式。
常用光纤通信方式主要有主从式光纤环网通信方式、自愈式光纤环网通信方式和以太网通信方式三种。
➢ 主从式光纤环网结构图11 主从式光纤环网结构图图11中与子站通讯控制单元和FTU 相连的光端机带有RS-232接口，每TR个FTU处的光端机同时具有转发功能，即可将从R端接收到的信息无条件的通过T端转发出去。
与子站端相连的光端机不转发，这样当子站的光端机从T 端发出一个数据信息后，经过其他光端机的转发，每个FTU均能收到信息，子站的光端机也同样会收到自己发出去的的信息“回声”，但自己不再转发。
任一FTU收到认为属于发给自己的信息后，将从其光端机的“T”口发出应答信号，此信号经过与其它相连的下方光端机的逐级转发后，由子站光端机的R端接收。
主从式光纤环网结构的优点是：所使用的光端机比较便宜，同时使用的光缆芯数很少，因而造价较低。
主从式光纤环网结构的缺点是：光纤环网中任一处发生故障，都将会导致通讯中断，因而可靠性较低。
➢自愈式光纤环网结构图12 自愈式光纤环网结构图B环图13 自愈式光纤环网故障处理图自愈环是一种先进的光纤环形通讯技术。
其网络结构如图12所示：A环为主环，B环为副环，数据在A环和B环中都可以传送。
A、B两环的数据传送方向相反，正常运行时只使用A环。
当某处光纤断裂或光端机出现故障，A、B两环将在故障点两侧环起来，形成新的通讯回路。
例如，在图12中所示F处发生故障后，网络结构会变成图13所示形式。
可见，任一处RTU的通讯都不会因为F点光纤的故障而中断。
如果是某一个光端机故障，也只是这个光端机退出运行，不会影响其他设备的正常通讯。
自愈环结构具有非常高的可靠性，适用于对通讯质量要求很高的场所，但与普通的环形通讯相比，其光端机的价格要贵一些。
对于架空馈线，光纤架设在电线杆上，随同中压线路一同走线，光纤受损的概率较小，同时也较容易进行检修，所以可以根据线路的重要程度以及资金的情况在主从式和自愈式两种方式下选择。
对电缆系统而言，由于电缆系统的光纤一般都随电缆铺设在电缆沟槽内，一旦出现故障查找故障点和抢修都比较困难，所以宜采用光纤自愈环网通讯结构。
➢以太网结构图14 光纤以太网通信结构图如图14所示，挂在光纤环网上的FTU与子站构成了一个以太网链路，每个FTU配有网卡，通信协议采用基于TCP/IP基础上的IEC104规约。
使用这种通信方式的优点是通信的可靠性、通信速率等各项性能指标得到很大幅度的提高。
和上面两种通信方式相比，使用以太网通信方式需要在子站装设网络交换设备，这需要增加一些投资。
综上所述，三种通信方式中主从式环网通信方式的造价最低，其可靠性也较低，自愈式环网通信方式和以太网通信方式可靠性都比较高，其中以太网方式的通信速率和组网灵活性要高于自愈式环网方式，投资也较自愈式环网方式要大，具体实施时应当根据资金情况和系统的具体性能要求进行选择。
对于难于铺设光缆和音频通信电缆的10KV线路（如一些采用直埋方式铺设的电缆线路），可以采用载波通信方式进行通信。
3．3．4终端设备之间的通信方案配网中象TTU、自动抄表终端之类的终端设备具有数量多、分布广的特点，这类终端如果使用光纤通信方式，则太不经济，所以这类终端一般通过载波、无线和工业总线的通信方式将信息传送到一些接入光纤通讯网并具有数据转发功能的终端设备（如FTU、DTU等），然后再经由这些设备与子站和主站进行通信。
本方案中终端设备之间的通信拟通过屏蔽双绞线来实现，可以使用MODEM方式和485总线方式两种通信方式，通信规约使用DNP3.0，对一些不便使用专线通信方式的现场，可以根据具体情况使用无线或载波的通信方式。
图15 我市市配网自动化系统硬件配置示意图。
