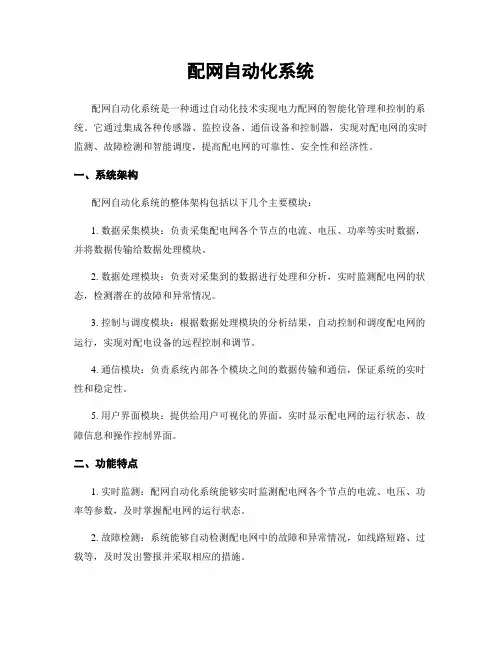

配网自动化系统配网自动化系统是一种通过自动化技术实现电力配网的智能化管理和控制的系统。
它通过集成各种传感器、监控设备、通信设备和控制器，实现对配电网的实时监测、故障检测和智能调度，提高配电网的可靠性、安全性和经济性。
一、系统架构配网自动化系统的整体架构包括以下几个主要模块：1. 数据采集模块：负责采集配电网各个节点的电流、电压、功率等实时数据，并将数据传输给数据处理模块。
2. 数据处理模块：负责对采集到的数据进行处理和分析，实时监测配电网的状态，检测潜在的故障和异常情况。
3. 控制与调度模块：根据数据处理模块的分析结果，自动控制和调度配电网的运行，实现对配电设备的远程控制和调节。
4. 通信模块：负责系统内部各个模块之间的数据传输和通信，保证系统的实时性和稳定性。
5. 用户界面模块：提供给用户可视化的界面，实时显示配电网的运行状态、故障信息和操作控制界面。
二、功能特点1. 实时监测：配网自动化系统能够实时监测配电网各个节点的电流、电压、功率等参数，及时掌握配电网的运行状态。
2. 故障检测：系统能够自动检测配电网中的故障和异常情况，如线路短路、过载等，及时发出警报并采取相应的措施。
3. 智能调度：系统能够根据实时监测的数据和故障检测结果，自动调度配电设备的运行状态，实现优化的配电网调度。
4. 远程控制：用户可以通过系统提供的用户界面，远程控制配电设备的开关状态，实现对配电网的远程控制。
5. 数据分析：系统能够对采集到的数据进行分析和统计，生成报表和图表，为用户提供决策支持和运行优化建议。
三、应用场景配网自动化系统广泛应用于城市供电、工业园区、商业建筑等配电网系统。
以下是几个典型的应用场景：1. 城市供电系统：配网自动化系统可以实时监测城市供电网的运行状态，及时发现和处理故障，提高供电可靠性和稳定性。
2. 工业园区：配网自动化系统可以对工业园区内的配电设备进行实时监测和控制，提高供电设备的利用率和运行效率。
分析10kV配电网自动化系统的智能化建设随着科技的不断发展，电力行业也在不断地进行智能化建设。
10kV配电网自动化系统的智能化建设是电力行业智能化建设的重要一环。
本文将对10kV配电网自动化系统的智能化建设进行分析，深入探讨其意义、现状及未来发展方向。
一、智能化建设的意义1.1 增强配电网的稳定性智能化建设可以通过自动调节、故障检测等功能，提高配电网的稳定性，减少人为因素的干扰，提高供电可靠性。
1.2 提高供电质量智能化建设可以实现对供电质量的实时监测和调节，减少供电中断、电压波动等情况，从而提高供电质量。
1.3 提高配电效率通过智能化建设，可以实现对电网设备的远程监控和控制，减少人工巡检频率，提高配电效率，降低运行成本。
1.4 为未来智能电网的建设奠定基础10kV配电网是智能电网的重要组成部分，智能化建设将为未来智能电网的建设奠定基础，提供有力的支撑。
二、10kV配电网自动化系统的现状2.1 智能化设备的应用目前，随着智能化设备的不断成熟，10kV配电网自动化系统的智能化建设已经取得了一定的进展，如智能终端装置、智能分布式开关等的应用已经比较普遍。
2.2 智能化技术的应用智能化技术包括人工智能、大数据分析、物联网等技术的应用，可以实现对配电网状态的智能监测与分析，为运维提供更多的数据支持。
2.3 智能化管理的应用智能化管理包括远程监控、远程维护等管理方式的应用，可以使得配电网的运维更加便捷、高效。
三、未来发展方向3.1 加强智能化设备的研发与应用未来，应加强对智能化设备的研发，使其更加适应10kV配电网的实际需求，并推动其广泛应用。
3.3 加强智能化管理的推广与应用未来，需要加强智能化管理方式的推广与应用，推动配电公司实现对配电网的远程集中管理，降低运维成本，提高运维效率。
结语：10kV配电网自动化系统的智能化建设，是电力行业智能化建设的重要一环。
智能化建设的意义在于增强配电网的稳定性、提高供电质量、提高配电效率，为未来智能电网的建设奠定基础。
配电自动化系统一、引言随着我国经济的快速发展和电力需求的日益增长，配电系统的稳定性和可靠性越来越受到重视。
为了提高供电质量，降低能源消耗，实现电力系统的自动化、智能化，配电自动化系统应运而生。
本文将从配电自动化系统的概念、组成、功能、应用等方面进行详细阐述。
二、配电自动化系统概述1.概念配电自动化系统是利用现代电子技术、通信技术、计算机技术和控制技术，对配电系统进行实时监控、自动控制和优化调度的一套集成系统。
通过该系统，可以实现配电设备的远程监控、故障检测、设备保护、电能质量分析等功能，提高配电系统的运行效率和管理水平。
2.组成（1）监控中心：负责对整个配电系统进行实时监控、数据采集、故障处理和指挥调度。
（2）通信网络：实现监控中心与各现场设备之间的数据传输和通信。
（3）现场设备：包括配电开关、保护装置、测量仪表等，负责实现配电系统的自动控制和数据采集。
（4）用户终端：为用户提供实时电能信息、故障报警等功能。
三、配电自动化系统功能1.实时监控配电自动化系统可以实时监测配电系统的运行状态，包括电压、电流、功率、功率因数等参数，为运行管理人员提供直观的运行数据。
2.故障检测与保护系统具有故障检测和设备保护功能，当发生故障时，可以迅速切除故障区域，保护设备和电网安全稳定运行。
3.自动控制系统可以根据预设的策略，对配电设备进行远程控制和调节，实现无功补偿、负荷分配等功能，提高供电质量和运行效率。
4.电能质量分析系统可以对电能质量进行实时监测和分析，为运行管理人员提供优化调整的依据，降低能源消耗。
5.设备管理系统可以对配电设备进行远程维护和管理，实现设备寿命预测、故障预警等功能，提高设备运行可靠性。
四、配电自动化系统应用1.配电网优化通过配电自动化系统，可以实现配电网的优化运行，降低线损，提高供电可靠性。
2.新能源接入配电自动化系统可以支持新能源的接入和消纳，实现分布式能源的高效利用。
3.智能小区配电自动化系统可以为智能小区提供实时电能信息，实现智能家居的远程控制和管理。

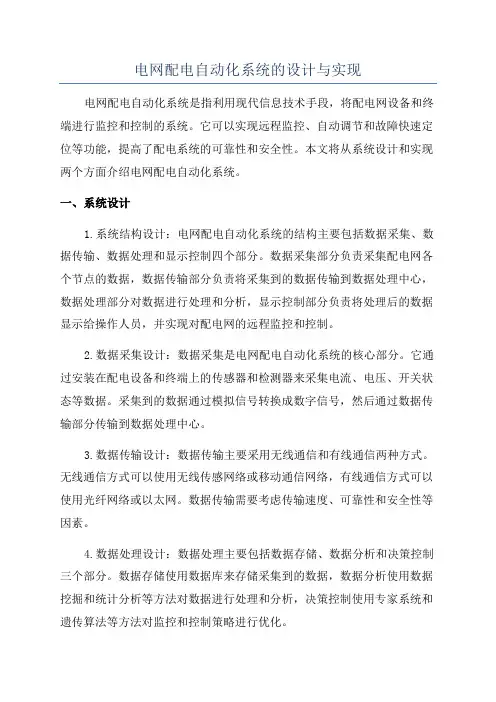

电网配电自动化系统的设计与实现电网配电自动化系统是指利用现代信息技术手段，将配电网设备和终端进行监控和控制的系统。
它可以实现远程监控、自动调节和故障快速定位等功能，提高了配电系统的可靠性和安全性。
本文将从系统设计和实现两个方面介绍电网配电自动化系统。
一、系统设计1.系统结构设计：电网配电自动化系统的结构主要包括数据采集、数据传输、数据处理和显示控制四个部分。
数据采集部分负责采集配电网各个节点的数据，数据传输部分负责将采集到的数据传输到数据处理中心，数据处理部分对数据进行处理和分析，显示控制部分负责将处理后的数据显示给操作人员，并实现对配电网的远程监控和控制。
2.数据采集设计：数据采集是电网配电自动化系统的核心部分。
它通过安装在配电设备和终端上的传感器和检测器来采集电流、电压、开关状态等数据。
采集到的数据通过模拟信号转换成数字信号，然后通过数据传输部分传输到数据处理中心。
3.数据传输设计：数据传输主要采用无线通信和有线通信两种方式。
无线通信方式可以使用无线传感网络或移动通信网络，有线通信方式可以使用光纤网络或以太网。
数据传输需要考虑传输速度、可靠性和安全性等因素。
4.数据处理设计：数据处理主要包括数据存储、数据分析和决策控制三个部分。
数据存储使用数据库来存储采集到的数据，数据分析使用数据挖掘和统计分析等方法对数据进行处理和分析，决策控制使用专家系统和遗传算法等方法对监控和控制策略进行优化。
5.显示控制设计：显示控制主要包括人机界面设计和操作控制设计两个方面。
人机界面设计通过图形用户界面和实时数据显示等方式，将处理后的数据显示给操作人员。
操作控制设计通过控制命令下发和执行反馈等方式，实现对配电设备和终端的远程监控和控制。
二、系统实现1.硬件选择：系统实现需要选择合适的硬件设备。
对于数据采集部分，需要选择具有高精度和稳定性的传感器和检测器。
对于数据传输部分，需要选择支持高速传输和远程通信的无线通信和有线通信设备。

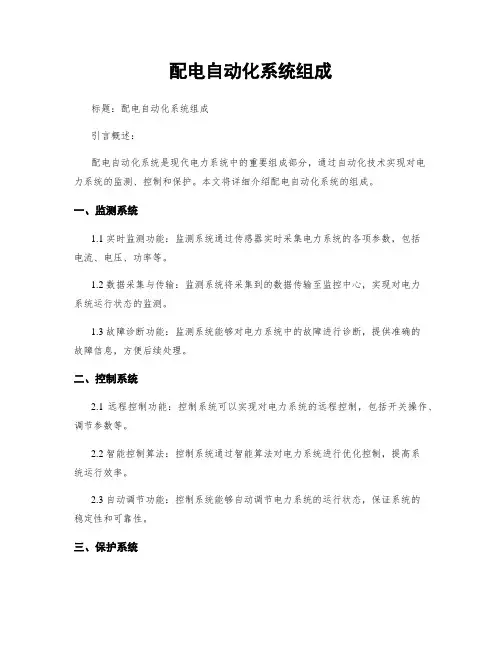

配电自动化系统组成标题：配电自动化系统组成引言概述：配电自动化系统是现代电力系统中的重要组成部分，通过自动化技术实现对电力系统的监测、控制和保护。
本文将详细介绍配电自动化系统的组成。
一、监测系统1.1 实时监测功能：监测系统通过传感器实时采集电力系统的各项参数，包括电流、电压、功率等。
1.2 数据采集与传输：监测系统将采集到的数据传输至监控中心，实现对电力系统运行状态的监测。
1.3 故障诊断功能：监测系统能够对电力系统中的故障进行诊断，提供准确的故障信息，方便后续处理。
二、控制系统2.1 远程控制功能：控制系统可以实现对电力系统的远程控制，包括开关操作、调节参数等。
2.2 智能控制算法：控制系统通过智能算法对电力系统进行优化控制，提高系统运行效率。
2.3 自动调节功能：控制系统能够自动调节电力系统的运行状态，保证系统的稳定性和可靠性。
三、保护系统3.1 过载保护：保护系统能够监测电力系统中的过载情况，并及时采取措施保护设备。
3.2 短路保护：保护系统可以检测电力系统中的短路故障，并实现快速的短路保护。
3.3 地故保护：保护系统还可以对电力系统中的地故进行检测和保护，确保系统运行安全。
四、通信系统4.1 数据传输功能：通信系统通过网络技术实现监测、控制和保护系统之间的数据传输。
4.2 远程访问功能：通信系统支持远程访问，实现对电力系统的远程监控和控制。
4.3 数据存储与管理：通信系统还具备数据存储和管理功能，方便对历史数据进行分析和查询。
五、人机界面5.1 监控界面：人机界面提供直观的监控界面，显示电力系统运行状态和各项参数。
5.2 操作界面：人机界面提供操作界面，实现对电力系统的远程控制和参数设置。
5.3 报警提示：人机界面能够及时发出报警提示，提醒操作人员注意电力系统的异常情况。
结语：配电自动化系统的组成包括监测系统、控制系统、保护系统、通信系统和人机界面，每个部分都发挥着重要的作用，共同确保电力系统的安全稳定运行。

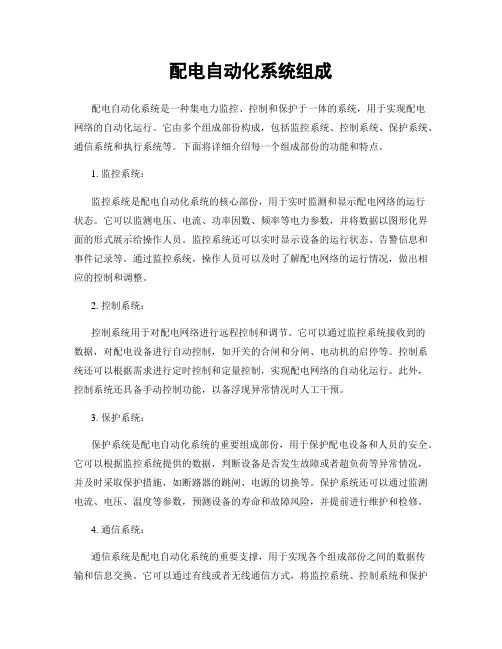

配电自动化系统组成配电自动化系统是一种集电力监控、控制和保护于一体的系统，用于实现配电网络的自动化运行。
它由多个组成部份构成，包括监控系统、控制系统、保护系统、通信系统和执行系统等。
下面将详细介绍每一个组成部份的功能和特点。
1. 监控系统：监控系统是配电自动化系统的核心部份，用于实时监测和显示配电网络的运行状态。
它可以监测电压、电流、功率因数、频率等电力参数，并将数据以图形化界面的形式展示给操作人员。
监控系统还可以实时显示设备的运行状态、告警信息和事件记录等。
通过监控系统，操作人员可以及时了解配电网络的运行情况，做出相应的控制和调整。
2. 控制系统：控制系统用于对配电网络进行远程控制和调节。
它可以通过监控系统接收到的数据，对配电设备进行自动控制，如开关的合闸和分闸、电动机的启停等。
控制系统还可以根据需求进行定时控制和定量控制，实现配电网络的自动化运行。
此外，控制系统还具备手动控制功能，以备浮现异常情况时人工干预。
3. 保护系统：保护系统是配电自动化系统的重要组成部份，用于保护配电设备和人员的安全。
它可以根据监控系统提供的数据，判断设备是否发生故障或者超负荷等异常情况，并及时采取保护措施，如断路器的跳闸、电源的切换等。
保护系统还可以通过监测电流、电压、温度等参数，预测设备的寿命和故障风险，并提前进行维护和检修。
4. 通信系统：通信系统是配电自动化系统的重要支撑，用于实现各个组成部份之间的数据传输和信息交换。
它可以通过有线或者无线通信方式，将监控系统、控制系统和保护系统连接起来，实现数据的实时传输和共享。
通信系统还可以与上级系统、下级系统和其他配电自动化系统进行通信，实现分布式控制和协同操作。
5. 执行系统：执行系统是配电自动化系统的末端执行部份，用于执行控制系统的指令。
它包括各种电动机、开关、断路器等设备，通过控制信号进行动作。
执行系统可以根据控制系统的指令，实现设备的合闸、分闸、启停等操作，确保配电网络的正常运行。
浅谈配电网自动化系统
摘要：经济的发展对配电网自动化提出了更高的要求，配电网自动化也是电力系统现代发展的必然趋势。
本文分析了配电网发展的现状，对配电网自动化系统进行探讨，并提出配电网自动化应注意的问题。
关键词：配网自动化；供电质量；配电管理系统
引言
随着经济的发展，全国城乡的负荷都与日俱增，并希望得到充足、可靠、合格、廉价和高质量的电能。
尤其是随着电力法的实施和承诺制的推行，对于供电质量提出了更高的要求。
如果不对传统配电网进行改造，并提高其自动化水平，是很难满足上述需要的。
配电网自动化(das)是对配电网上的设备进行远方实时监视、协调及控制的一个集成系统，它是近几年来发展起来的新兴技术，是现代计算机技术和通信技术在配电网监视与控制上的应用。
实践表明，配电网自动化可以大大提高配电网运行的可靠性和效率，提高供电质量、降低劳动强度和充分利用现有设备的能力，从而对于用户和电力公司均能带来可观的收益。
1配电网自动化的组成
配电自动化（das）与配电管理系统（dms）密切相关，从供电网络结构来看，主要包括变电站自动化和馈电线自动化，有的也将负荷管理纳入配电自动化的范畴。

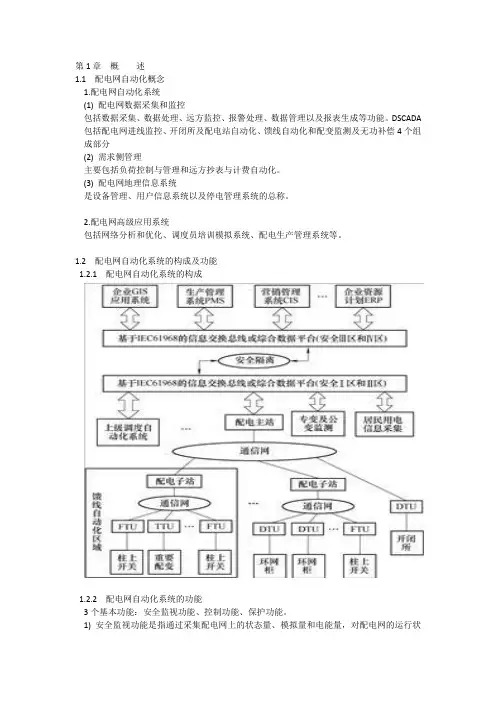

配电自动化系统总体结构如图1所示。
图1 配电网自动化总体结构图
2配电网自动化的功能
(1)配电scada功能主要包括：数据采集、传输与处理；控制和调节；事故追忆；报警处理；历史数据管理；报表管理：曲线及记录；拓扑着色；人机联系；大屏幕投影；系统时钟：设备资科／运行统计；故障定位、隔离和非故障段恢复供电。
(2)馈线自动化(fa)功能主要包括：故障定位、故障隔离、非故障区间转带、事故重演、对开闭所故障的处理。
(3)自动制图／设备管理／地理信息系统(am／fm／gls)。
(4)配网主站系统与其他系统连网，主要包括：与scada／ems 的连网；与公共信息平台系统的连网：web的数据发布。
(5)配电管理及高级应用(选配)，主要包括：网络拓扑分析：网络重构；线损分析：状态估计。
3配电网自动化系统的通信网络
通信系统的建设是配电网自动化系统的关键之一，配电网自动化对通信系统的要求取决于配电网自动化的规模、复杂程度和预期达到的自动化水平。
总体上说，配电网自动化对通信系统的要求体现在以下几个方面：
(1)通信可靠性；
(2)建设费用；
(3)满足目前和将来数据传输速率的要求；
(4)双向通信的要求(个别情况时不需要)；
(5)通信不受停电的影响；
(6)易操作与维护；
(7)满足所需数据传输结构形式的要求。
3.1通信网络拓扑结构
通信网应根据适应配电网按电压等级分层分区控制的特点，在正常情况下，不同电压等级、同一电压等级的不同母线，其运行是相对独立的。
因此，采用和配电网结构一致的分层分区通信网络，可以保持通信畅通，而且在管理、维护和运行中也能保持一致。
值得一提的是，分层分区在世界信息通信中也是发展潮流。
3.2 通信介质
各层通信网的通信介质应根据各级通信网的技术经济要求决定。
(1)城域网的通信介质
在地区调度自动化系统中，调度中心与各个变电站之间已建立了完整的通信网，直接利用其备有通道构成配电城域网即可。
通信网基本都采用光纤网，光纤网的通信容量大、速度快，在这级网中，每个站点传送的信息量大，而站点数量少，不仅正好发挥了光纤网的优点，并且有效地避开了光纤网中不宜接入太多站点的弱点。
(2)中层数据网的通信介质
中层数据网是影响系统性能价格比的关键因素，在这级网中，要通信的设备数量多，而每台设备的信息并不多，信息要经常实时
传送，这些是这级网的通信特点。
光纤网的特点是通信容量大、速度快、抗干扰性好；缺点是串入的节点要少。
除抗干扰外，其他特点正好与通信要求的特点相反。
刚开始时似乎还可以，以后随着规模的扩大和节点的增多，系统的可靠性和速度会成倍的减少，安装和维护的工作量会成倍增加。
光纤的优点会失去，性价比也变得不可接受。
电力载波作为配电网的通信介质，安装容易，扩展也容易，其节点的可靠性不会影响到系统的工作，所以，节点的扩展不会降低系统的可靠性，但是其问题主要表现在速度和抗干扰上。
由于，配电设备不需要传送图像信息，而且数据也不需要更新过快，所以，在这个通信网络中，设备的数量和信息量并不大，理论分析，传输1200位／s的速度对电力载波技术难度并不大。
4 发展配电网自动化应注意的问题
(1) 分析地区配电网的实际应用情况，找出本地区配电网存在的技术方案问题，本着实事求是立足电网情况。
(2) 配电网自动化是一项综合性工程，涉及的专业多，规划性强的系统，应根据电网、城市电网的规划进行，避免盲目性。
(3) 配网自动化方案是自动化的核心，在引进国外技术的同时结合国内配电网的实际情况进行分析，国外配电网与国内在很大程度上不尽相同，应有所区别，吸取精华，适合地区情况、电网情况。
(4)配电设备的使用面广、量大、运行环境较为严酷，设备选择应符合当前配电网形势要求，具有高度可靠性和优越的技术性能。
并以真空断路器为主，免维护周期长，二次保护控制设备具有可靠性，抗干扰能力及适合户外高温和低温等较为严酷的运行环境；应具有远方通讯的接口。
自动化程度高，一次开关设备与二次保护装置能良好地配合，能自动实现配电网自动隔离故障，恢复正常供电的能力，具有就地和遥控的功能。
(5)远方通讯是自动化的关键技术，rtu要适合配电网使用，分布(散)式，单点的特点；通讯方式应选择合理，通讯功能强，误码率小，速度快，符合远方实时监控的功能。
(6)计算机应用软件的开发，首先选择具有开放、兼容的操作平台，对各种标准的数据库应具有联接功能，地理信息应实时地反应配电系统的潮流及负荷情况，对事故记录及信息反馈，可实现负荷控制、远方抄表、设备数据库统计及规划、无功优化的理论计算等。
计算机软件功能是配电系统自动化的核心技术，好的软件可充分体现出技术和自动化的水平，应充分进行比较。
(7) 配电网的工程设施应有计划地分期、分批实施。
应确定配电网络的基本条件，导线截面、输送容量、线路走向及用户的基本条件。
先采用具有自动化功能的一次开关设备和二次保护监控设备完成自动送电，故障自动分闸和隔离故障功能，能做到隔离和区分故障点。
在条件具备时，再投入通讯和计算机网络，可以少走弯路，资金投入可以分批实施。
5 结语
配网自动化系统是一个涉及面广(一次设备、二次设备)、投资
大的系统工程，应具有“积木式”的可扩充性。
它需要分期分批逐步完善，要求系统结构具有良好的可扩充性，把每期的子系统以“积木”的方式“填加”到整个配网自动化系统中去。
所以，整个系统须采用开放式设计，能接入不同厂家的不同设备。
随着计算机技术、智能控制理论和通信技术的发展，配网自动化亦随之而向网络化、智能化的方向发展，对提高配电网的安全运行及经济效益赶到了不可估量的作用。
