时间 施
工过程12345678910111213141516171819
挖土方
混凝土垫层
砌砖
抹灰
面层铺贴
时间 施
工过程12345678910111213141516171819
挖土方
混凝土垫层
砌砖
抹灰
队1

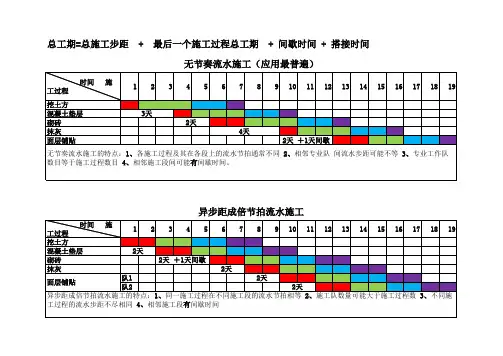

队22天 ＋1天间歇总工期=总施工步距 + 最后一个施工过程总工期 + 间歇时间 + 搭接时间
异步距成倍节拍流水施工无节奏流水施工（应用最普遍）
无节奏流水施工的特点：1、各施工过程及其在各段上的流水节拍通常不同 2、相邻专业队 间流水步距可能不等 3、专业工作队
数目等于施工过程数目 4、相邻施工段间可能有间歇时间。
2天
2天 ＋1天间歇3天
2天
4天
面层铺贴
异步距成倍节拍流水施工的特点：1、同一施工过程在不同施工段的流水节拍相等 2、施工队数量可能大于施工过程数 3、不同施
工过程的流水步距不尽相同 4、相邻施工段有间歇时间2天
2天
2天 时间 施
工过程12345678910111213141516171819
挖土方
混凝土垫层
砌砖
抹灰
队1
队2
时间 施
工过程12345678910111213141516171819
挖土方
混凝土垫层
砌砖
抹灰
面层铺贴2天
固定节拍流水施工的特点：1、同一施工过程在不同施工段的流水节拍相等 2、施工队数量等于施工过程数 3、不同施工过程的流
水步距相同 4、相邻施工段无间歇时间固定节拍流水施工
2天
2天
2天等步距成倍节拍流水施工
2天
2天
2天等步距成倍节拍流水施工的特点：1、同一施工过程在不同施工段的流水节拍相等 2、施工队数量可能大于施工过程数 3、不同施
工过程的流水步距相同 4、相邻施工段无间歇时间面层铺贴2天
2天
流水施工组织案例
分析专题
一、流水施工
1.1三种施工方法的特点
某厂区管道安装工程，由甲、乙、丙三个工程量相同的施工段组成，施工内容包括3个分项工程：沟槽开挖、管道安装和土方回填，劳动力与时间安排如下表：
施工过程 作业班组（人/组） 作业时间（d）
沟槽开挖 15 5
管道安装 8 5
土方回填 10 5
三种施工方法比较
施工过
程 人数 施工进度/d
说明
5 10 15 20 25 30 35 40 45 5 10 15 5 10 15 20 25
甲 挖沟 15
1.顺序施工法：相同施工过程（分项工程）由一个施工作业班组在甲乙丙施工段上逐段顺序施工。
2.平行施工法：相同施工过程组织三个作业班组分别在甲乙丙施工段上按工艺顺序施工。
3.流水施工：相同施工过程（分项工程）由一个施工作业班组在甲乙丙施工段上逐段连续顺序施工。
安管 8
回填 10
乙 挖沟 15
安管 8
回填 10
丙 挖沟 15
安管 8
回填 10
现场作业人数 15 8 10 45 24 30 15 23 33 18 10
施工方法 顺序施工 平行施工 流水施工
1.2流水施工基本原理
1.流水节拍确定：
某供热管网安装工程，施工过程为管沟开挖、管道焊接和回填土方。其中A段沟槽开挖工程量为1852立方米（土质为2类平均深度1.5米），计划由27人组成挖沟队；管道安装工程量为1026米（D426*7钢管），计划由17人组成管道作业队。计算作业天数——流水节拍t。
解：已知：Q1=1852，R1=27；Q2=1026，R2=17，b1=b2=1 查劳动定额人工挖土（2类），每工日产量S1=5.21立方米，安装D426*7管道1/S2=2.22工日/10m。
（1）开挖沟槽：
所需工日数：P1=Q1/S1=1852/5.21=355.5（工日）
流水施工的原理工艺参数和工期计算方法
流水施工的特点
工业生产的实践证明，流水施工作业法是组织生产的有效方法。流水作业法的原理同样也适用于土木工程的施工。
土木工程的流水施工与一般工业生产流水线作业十分相似。不同的是，在工业生产中的流水作业中，专业生产者是固定的，而各产品或中间产品在流水线上流动，由前个工序流向后一个工序；而在土木施工中的产品或中间产品是固定不动的，而专业施工队则是流动的，他们由前一施工段流向后一施工段。
为了说明土木工程中采用流水施工的特点，可比较建造m幢相同的房屋时，施工采用的依次施工、平行施工和流水施工三种不同的施工组织方法。
采用依次施工时，是当第一幢房屋竣工后才开始第二幢房屋的施工，即按着次序一幢接一幢地进行施工。这种方法同时投入的劳动力和物资资源较少，但各专业工作队在该工程中的工作是有间隙的，工期也拖得较长（图11-1a）。
图11-1 不同施工方法的比较
a)依次施工 b)平行施工c)流水施工
采用平行施工时。m幢房屋同时开工、同时竣工（图11-1b）。这样施工显然可以大大缩短工期，但是各专业工作队同时投入工作的队数却大大增加，相应的劳动力以及物资资源的消耗量集中，着都会给施工带来不良的经济效果。
采用流水施工时，是将m幢房屋依次保持一定的时间搭接起来，陆续开工，陆续完工。即把各房屋的施工过程搭接起来，使各专业工作队的工作具有连续性，而物资资源的消耗具有均衡性（图11-1c）。流水施工与依次施工相比工期也较短。
流水施工的特点是物资资源需求的均衡性；专业工作队工作的连续性，合理地利用工作面，又能使工期较短。同时，流水施工是一种合理的、科学的施工组织方法，它可以在土木工程施工中带来良好的经济效益。
工程施工进度计划图表是反映工程施工时各施工过程按其工艺上的先后顺序、相互配合的关系和它们在时间、空间上的开展情况。
流水施工的工程进度计划图表采用线条图表示时，按其绘制方法的不同分为水平图表（又称横道图）（图11-2a）及垂直图表（又称斜线图）（图11-2b）。图中水平坐标表示时间；垂直坐标表示施工对象；n条水平线段或斜线表示n个施工过程在时间和空间上的流水开展情况。在水平图表中，也可用垂直坐标表示施工过程，此时n条水平线段则表示施工对象。垂直图表中垂直坐标的施工对象编号是由下而上编写的。

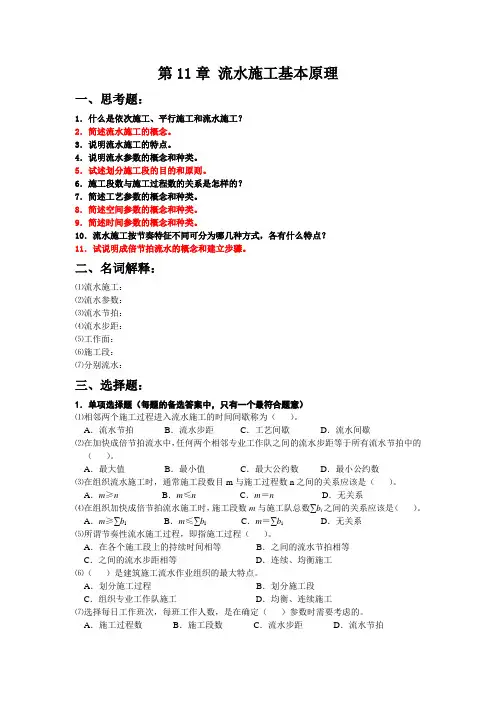

第11章 流水施工基本原理
一、思考题：
1．什么是依次施工、平行施工和流水施工？
2．简述流水施工的概念。
3．说明流水施工的特点。
4．说明流水参数的概念和种类。
5．试述划分施工段的目的和原则。
6．施工段数与施工过程数的关系是怎样的？
7．简述工艺参数的概念和种类。
8．简述空间参数的概念和种类。
9．简述时间参数的概念和种类。
10．流水施工按节奏特征不同可分为哪几种方式，各有什么特点？
11．试说明成倍节拍流水的概念和建立步骤。
二、名词解释：
⑴流水施工：
⑵流水参数：
⑶流水节拍：
⑷流水步距：
⑸工作面：
⑹施工段：
⑺分别流水：
三、选择题：
1．单项选择题（每题的备选答案中，只有一个最符合题意）
⑴相邻两个施工过程进入流水施工的时间间歇称为（ ）。
A．流水节拍 B．流水步距 C．工艺间歇 D．流水间歇
⑵在加快成倍节拍流水中，任何两个相邻专业工作队之间的流水步距等于所有流水节拍中的（ ）。
A．最大值 B．最小值 C．最大公约数 D．最小公约数
⑶在组织流水施工时，通常施工段数目m与施工过程数n之间的关系应该是（ ）。
A．m≥n B．m≤n C．m＝n D．无关系
⑷在组织加快成倍节拍流水施工时，施工段数m与施工队总数∑bi之间的关系应该是（ ）。
A．m≥∑bi B．m≤∑bi C．m＝∑bi D．无关系
⑸所谓节奏性流水施工过程，即指施工过程（ ）。
A．在各个施工段上的持续时间相等 B．之间的流水节拍相等
C．之间的流水步距相等 D．连续、均衡施工
⑹（ ）是建筑施工流水作业组织的最大特点。
A．划分施工过程 B．划分施工段
