第十章 流水施工原理 [目的要求] 了解: 了解流水施工的概念 ，了解流水施工的组织方式。 [讲授重点] 流水作业参数的确定，有节奏流水组织方法，无节奏流水组织方法。
[讲授难点] 有节奏流水组织方法和无节奏流水组织方法绘制。 [讲授内容] 第一节 流水作业的基本概念 一、流水 流水施工组织方式是施工对象按一定的时间间隔依次开始施工，各工作队按一定的时间间隔依次在各施工对象上工作，不同的工作队在不同的施工对象上同时工作的组织施工的方法。
1. 流水施工的特点 （1） 科学的利用了工作面，工期比较合理； （2） 工作队实现了专业化，且能够连续作业； （3） 单位时间投入施工的资源量较为均衡，有利于资源供应的组织工作； （4） 施工现场易于管理。 建筑安装工程的组织方式灵活多变，不同的施工组织方式，其施工的效率、经济效益甚至工程的质量都有所不同。以依次施工、平行施工和流水施工为例：
2.组织施工的三种方式 如【例1】：有四栋房屋的基础，其每栋的施工过程及工程量等如下： 表10-1 某栋房屋的施工过程及工程量
施工过程 工程量 产量定额 劳动量 班组人数 延续时间 工种
基础挖土 210m3 7m3/工日 30工日 30 1 普工 浇砼垫层 30 m3 1.5 m3/工日 20工日 20 1 混凝土工
砌筑砖基 40 m3 1 m3/工日 40工日 40 1 瓦工 回填土 140 m3 7 m3/工日 20工日 20 1 灰土工 ⑴ 依次施工(顺序施工) 一栋栋地进行 挖垫砌填
挖垫砌填
挖垫砌填
挖垫砌填
16151413121110987654321四三二一
施工进度栋号
人数时间劳动力动态曲线30204020302040203020402030
204020
图10-1 依次施工 ① 工期：T＝16（天） ② 特点：工期长；劳动力、材料、机具投入量小；专业工作队不能连续施工（宜采用混合队组）。
③ 适用于:场地小、资源供应不足、工期不紧时，组织大包队施工
⑵ 平行施工（各队同时进行）

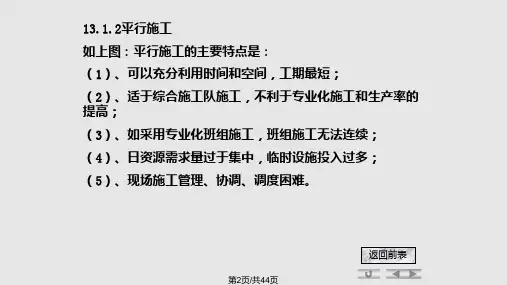

① 工期：T＝4（天） ② 特点：工期短； 资源投入集中仓库等临时设施增加,费用高。
③ 适用于：工期极紧时的人海战术。
图10-2 平行施工 ⑶ 流水施工 ① 工期：T＝7（天）
栋四三二一4321施工进度
号挖垫砌填
挖垫砌填
挖垫砌填
挖垫砌填
人数
时间劳动力动态曲线
1208080
160② 特点： 工期较短； 资源投入较均匀； 各工作队连续作业； 能连续、均衡地生产。 ③ 实质：充分利用时间和空间。
栋
四三二一4321施工进度
号挖垫砌填
挖垫砌填
挖挖垫垫砌砌填
填人数
时间劳动力动态曲线
30501108060
20
90
图10-3 流水施工 二、流水施工参数 工程施工进度计划图表是反映工程施工时各施工过程按其工艺上的先后顺序、相互配合的关系和它们在时间、空间上的开展情况。目前应用最广的施工进度计划图表有线条图和网络图。如为便于组织流水施工并计算工期，须引入几个流水施工参数。共有三种：工艺参数、空间参数、时间参数。
流水施工表达方式
线条图网络图
水平指示图表
垂直指示图表单代号网络图
双代号网络图
流水施工表达方式示意图 图10-4 流水施工表达方式示意图
1.工艺参数 ⑴ 施工过程数n 施工过程是组织流水施工时的基本工作单位。组织流水施工，要将施工对象的整个施工活动划分成若干个分部分项工程甚至是工序。不同的流水施工对象有不同的划分方法，一般可以按照下表划分：
表10-2 施工过程的划分
流水施工类别 用途 划分 举例 群体工程流水 控制性进度计划 单位工程 土建A幢、B幢 单位工程流水 实施性进度计划 分部工程 土方、基础、柱梁 分部工程流水 实施性进度计划 分项工程或工序 钢筋、模板、混凝土 分项工程流水 实施性进度计划 工序 涂料的基层处理、腻子、涂刷 划分施工过程应考虑： ① 对作业面、工期有直接影响的施工活动列入流水施工的施工过程； ② 不占用工作面、不影响工期、不影响前后工序施工的施工活动一般不列入，如混凝土制备；
③ 施工过程划分不宜过多； ④ 对实施性进度计划，施工过程不宜过少； ⑵ 流水强度V 每一施工过程在单位时间内所完成的工程量（如捣浇混凝土施工过程，每工作班能浇筑多少立方米混凝土）叫流水强度，又称流水能力或生产能力。
式中 V ——某施工过程的流水强度； Ri ——投入某施工过程的第i种资源量（工人数或机械台数）； Si ——某施工过程的第i种资源的产量定额； X ——投入某施工过程的资源种类数。 2..时间参数 ⑴ 流水节拍t 在组织流水施工时，一个专业工作队在一个施工段上施工作业的持续时间，称为流水节拍。
mmQPKSRR
式中 mQ——某施工段的工程量；
XiiiSRV1 S ——每一工日（或台班）的计划产量； R ——施工人数（或机械台数）；
mP——某施工段所需要的劳动量（或机械台班量）。
在确定流水节拍时应注意以下问题： ① 确定专业队人数时，应尽可能不改变原有的劳动组织状况，以便领导；且应符合劳动组合要求，使其具备集体协作的能力；还应考虑工作面的限制。
② 确定机械数量时，应考虑机械设备的供应情况和工作效率、及其对场地的要求。
③ 受技术操作或安全质量等方面限制的施工过程（如砌墙受每日施工高度的限制），在确定其流水节拍时，应当满足其作业时间长度、间歇性或连续性等限制的要求。
④ 必须考虑材料和构配件供应能力和储存条件对施工进度的影响和限制。 ⑤ 为了便于组织施工、避免工作队转移时浪费工时，流水节拍值最好是半天的整数倍。
⑵ 流水步距K 流水步距是相邻两施工过程在同一施工段开始工作的时间间隔。流水步距地数目取决于参加流水的施工过程数，一般也取0.5天的整数倍。当施工过程数为n时，流水步距共有n-1个。
一般应满足以下基本要求： ① 始终保持前后两个施工过程的合理工艺顺序。 ② 尽可能保持各施工过程的连续作业。 ③ 做到相邻两施工过程施工时间上的最限度地搭接。 ④ 应满足工艺、技术间歇与组织间歇等间歇时间。 ⑶ 间歇时间 流水施工往往由于工艺要求或组织因素要求，两个相邻的施工过程增加一定得流水间隙时间，这种间隙时间是必要的，它们分别称为工艺间歇时间和组织间歇时间。
3. 空间参数 （1） 工作面A 工作面是表明施工对象上可能安置一定工人操作或布置施工机械的空间大小，工作面是用来反映施工过程（工人操作、机械布置）在空间上布置得可能性。
（2） 施工段数m ① 划分施工段的目的 分段的目的就是要保证各个专业工作队有自己的工作空间，避免工作中的相互干扰，使得各个专业工作队能够同时、在不同的空间上进行平行作业，进而达到缩短工期的目的。 ② 施工段是对施工对象人为地划分出的施工作业面，施工段划分一般应遵循以下原则：
第一、 工程量大致相等，相差不大于10%～15%； 第二、 满足最小工作面的要求； 第三、 多层建筑流水施工，m一般不小于n； 第四、 尽量利用结构界限，尽量避免人为的施工缝； 第五、 多层建筑各层施工多划分数量、位置尽量一致。
第二节 节奏流水施工 根据流水节拍的特征，流水过程分为节奏流水施工和非节奏流水施工。任一施工过程节奏流水的总持续时间为
TmK 式中 T——持续时间； K——流水节拍； m——施工段数。
在节奏流水施工中，根据各施工过程之间流水节拍是否相等或是否成倍数，可分为固定节拍流水和成倍节拍流水。
一. 固定节拍流水 1. 无间歇时间的专业流水 11TnBmKmnK
式中 T——持续时间； K——流水节拍； n——施工过程数； m——施工段数； B——流水步距。
2. 有间歇时间的专业流水 121TmnKZZ
式中 1Z——工艺、技术间歇时间总和； 2Z——组织间歇时间总和。
