地质剖面及地球化学剖面测制
资料来源于互联网，未校核，仅供参考。
一、地质剖面测制
地质填图前的地质剖面测制以及地化、地物剖面测量中的地质工作，均按此要求执行。
（一）剖面选择和布置原则
1、在分析前人资料、详细踏勘和全面了解工作区内岩石、地层出露与分布情况、基本构造格架和构造形态发育情况的基础上选择剖面。地质剖面应布置在岩层及岩相出露较完整、基岩露头好、标志层发育、构造变动较小地段。预查、普查阶段或异常查证时应尽量选择在异常浓集区。总之，所选择的剖面位置其地质特征在全区应具有代表性。
2、剖面的布置应基本垂直区域地层或构造线走向、异常长轴方向。在地质情况复杂地段，剖面总方向和地层走向夹角应不小于60度。若遇地形复杂、通行条件差的情况时，沿岩层走向可左右平移剖面实测位置，平移时注意岩层层位衔接。
3、剖面起点的选择及在图上的摆布方法：
①北西向(27l—359度)—南东向(9l—179度)剖面以北西端作为起点测制，并置于图左方，南东端置图右方。
②北东向(1—89度)—南西向(18l—269度)剖面以南西端作为起点测制，并置于图左方，北东端置右方。
③东西向(90—270度)剖面以西端作为起点并置于图左方，东端置图右方。
④南北向(0—180度)剖面以南端作为起点并置于图左方，北端置图右方。
4、图切剖面在图中的摆布方法同上，图切剖面比例尺与地质图比例尺应相同。
（二）剖面测制及精度要求
1、剖面比例尺应根据剖面性质及研究目的等具体情况而定：地质剖面一般采用1∶500—1∶2000；地物化综合剖面以设计规定为准。

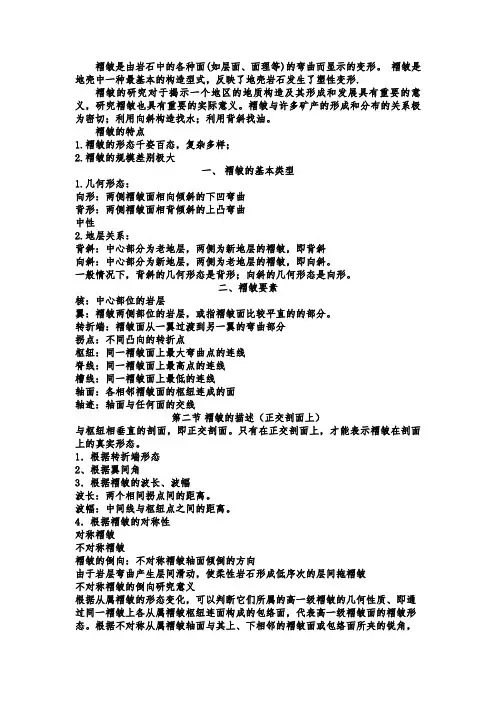

褶皱是由岩石中的各种面(如层面、面理等)的弯曲而显示的变形。 褶皱是地壳中一种最基本的构造型式，反映了地壳岩石发生了塑性变形.
褶皱的研究对于揭示一个地区的地质构造及其形成和发展具有重要的意义，研究褶皱也具有重要的实际意义。褶皱与许多矿产的形成和分布的关系极为密切；利用向斜构造找水；利用背斜找油。
褶皱的特点
1.褶皱的形态千姿百态，复杂多样；
2.褶皱的规模差别极大
一、 褶皱的基本类型
1.几何形态：
向形：两侧褶皱面相向倾斜的下凹弯曲
背形：两侧褶皱面相背倾斜的上凸弯曲
中性
2.地层关系：
背斜：中心部分为老地层，两侧为新地层的褶皱，即背斜
向斜：中心部分为新地层，两侧为老地层的褶皱，即向斜。
一般情况下，背斜的几何形态是背形；向斜的几何形态是向形。
二、褶皱要素
核：中心部位的岩层
翼：褶皱两侧部位的岩层，或指褶皱面比较平直的的部分。
转折端：褶皱面从一翼过渡到另一翼的弯曲部分
拐点：不同凸向的转折点 枢纽：同一褶皱面上最大弯曲点的连线
脊线：同一褶皱面上最高点的连线
槽线：同一褶皱面上最低的连线
轴面：各相邻褶皱面的枢纽连成的面
轴迹：轴面与任何面的交线
第二节 褶皱的描述（正交剖面上）
与枢纽相垂直的剖面，即正交剖面。只有在正交剖面上，才能表示褶皱在剖面上的真实形态。
1．根据转折端形态
2、根据翼间角
3．根据褶皱的波长、波幅
波长：两个相间拐点间的距离。
波幅：中间线与枢纽点之间的距离。
4．根据褶皱的对称性
对称褶皱
不对称褶皱
褶皱的倒向：不对称褶皱轴面倾倒的方向
由于岩层弯曲产生层间滑动，使柔性岩石形成低序次的层间拖褶皱
不对称褶皱的倒向研究意义
根据从属褶皱的形态变化，可以判断它们所属的高一级褶皱的几何性质、即通过同一褶皱上各从属褶皱枢纽连面构成的包络面，代表高一级褶皱面的褶皱形态。根据不对称从属褶皱轴面与其上、下相邻的褶皱面或包络面所夹的锐角，可以指示相邻层的相对滑动方向，确定岩层层序是正常或倒转，以及背斜和向斜的相对位置。

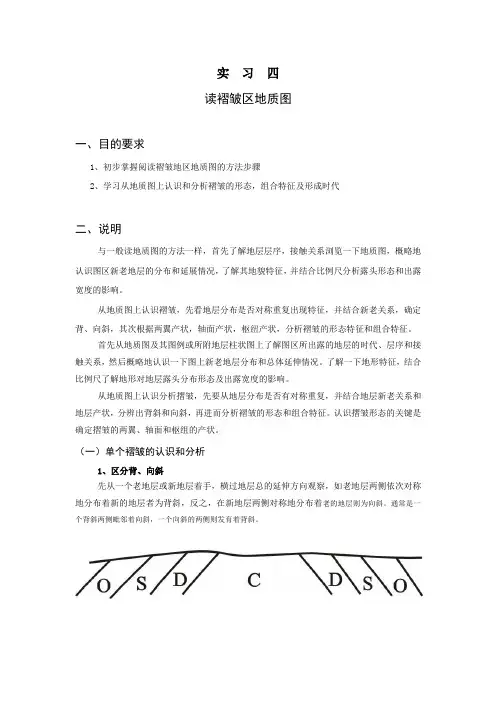

实 习 四
读褶皱区地质图
一、目的要求
1、初步掌握阅读褶皱地区地质图的方法步骤
2、学习从地质图上认识和分析褶皱的形态，组合特征及形成时代
二、说明
与一般读地质图的方法一样，首先了解地层层序，接触关系浏览一下地质图，概略地认识图区新老地层的分布和延展情况，了解其地貌特征，并结合比例尺分析露头形态和出露宽度的影响。
从地质图上认识褶皱，先看地层分布是否对称重复出现特征，并结合新老关系，确定背、向斜，其次根据两翼产状，轴面产状，枢纽产状，分析褶皱的形态特征和组合特征。
首先从地质图及其图例或所附地层柱状图上了解图区所出露的地层的时代、层序和接触关系，然后概略地认识一下图上新老地层分布和总体延伸情况。了解一下地形特征，结合比例尺了解地形对地层露头分布形态及出露宽度的影响。
从地质图上认识分析摺皱，先要从地层分布是否有对称重复，并结合地层新老关系和地层产状，分辨出背斜和向斜，再进而分析褶皱的形态和组合特征。认识摺皱形态的关键是确定摺皱的两翼、轴面和枢组的产状。
（一）单个褶皱的认识和分析
1、区分背、向斜
先从一个老地层或新地层着手，横过地层总的延伸方向观察，如老地层两侧依次对称地分布着新的地层者为背斜，反之，在新地层两侧对称地分布着老的地层则为向斜。通常是一个背斜两侧毗邻着向斜，一个向斜的两侧则发育着背斜。
2、确定两翼产状
褶皱两翼产状及其变化，主要从地质图上标绘的地层产状、符号直接去认识和分析。在一定情况下，也可以根据同一岩层在褶皱两翼露头宽度的差异，定性地对比两翼的大小。这种分析是从岩层厚度基本稳定，地形起伏不大或褶皱两翼的地面坡度相似为前提，而岩层露头宽度只与岩层倾角大小有关，露头宽度窄的一翼倾角大，宽的一翼倾角小。
3、判断轴面产状
①赤平投影
要较准确地确定褶皱轴面的产状，可以通过系统地测量两翼同一岩层产状，用极射赤平投影方法或几何作图法来确定。
②地质图上判断
在地质图上，从两翼产状大致判断出轴面产状。如两翼倾向相反，倾角大致相等，则轴面直立；如两翼倾向、倾角基本相同，则轴面产状也与两翼产状基本一致（即为等斜褶皱）。对于两翼产状不等或一翼倒转的褶皱，若为背斜，其轴面大致是与倾角较小的一翼的倾斜方向近于一致。除平卧褶皱和等斜褶皱外，轴面倾角一般大于缓翼倾角而小于陡翼倾角。据轴面产状与两翼产状的关系可描述褶皱。
褶皱、节理、断层
或者长按下方二维码识别获得更多精彩文章 老朋友请点击右上角分享到朋友圈?动图更多矿物、宝石、地学、矿产信息请点击公众号菜单中的往期精彩-精彩原创、精彩好文矿业在线QQ群号：273655701 商务合作微信号：banyo615中小型构造行迹——褶皱岩层在构造运动作用下，因受力而发生弯曲，一个弯曲称褶曲，如果发生的是一系列波状的弯曲变形，就叫褶皱。褶皱的面向上弯曲，两侧相背倾斜，称为背形;褶皱而向下弯曲，两侧相向倾斜，称为向形。如组成褶皱的各岩层间的时代顺序清楚，则较老岩层位于核心的褶皱称为背斜;较新岩层位于核心的褶皱称为向斜。正常情沉下，背斜呈背形，向斜呈向形，是褶皱的两种基本形式。单个褶皱大者可延伸数十千米，小者可见于手标本或在显微镜下才能见到。 大连滨海国家地质公园平卧褶皱景观
褶皱要素
(1)核，褶皱的中心岩层；
(2)翼，泛指核部两侧比较平直的岩层；
(3)枢纽，同一褶皱面上最大弯曲点的连线；
(4)轴面和轴迹，轴面为各相邻褶皱面的枢纽联成的面，可以是平面，也可以是不规则的曲面，轴面与任何面的交线称为该面上的轴迹。 褶皱的要素 分类
一般依据褶皱的位态或其在空间的产状和褶皱的形态进行几何分类。
1、位态分类或产状分类根据单个褶皱的枢纽及轴面的产状分为：
①直立水平褶皱，轴面近于直立(倾角80°～90°)，枢纽近于水平(0°～10°)；
②直立倾伏褶皱，轴面近于直立，枢纽倾伏角10°～70°；
③倾竖褶皱，轴面和枢纽均近于直立；
④斜歪水平褶皱，轴面倾斜(倾角20°～80°)，枢纽近水平；
⑤斜歪倾伏褶皱，轴面倾斜，枢纽倾伏；
⑥平卧褶皱，轴面和枢纽均近于水平；
⑦斜卧褶皱，轴面和枢纽的倾向和倾角基本一致，轴面倾角20°～80°。 根据褶皱轴面和枢纽产状的分类
