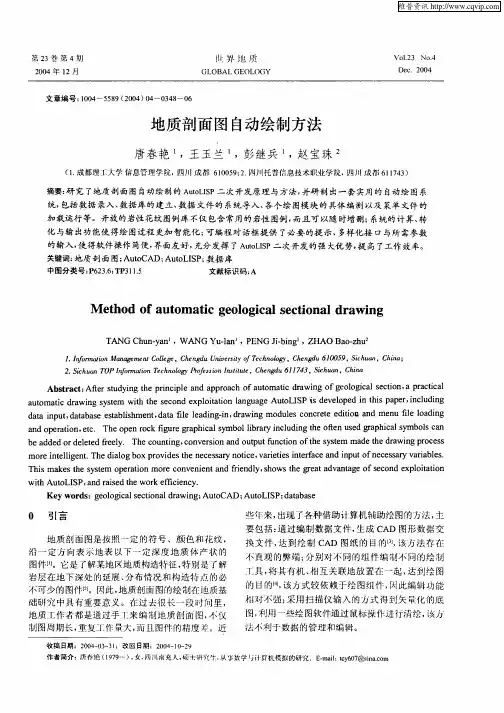

地质剖面图自动绘制方法

【关键字】技巧岩土工程勘察软件理正勘察CAD软件应用培训二〇一一年十月十四日目录一、理正工程地质勘察CAD软件系列：基本功能和特点：依据工民建、公路、铁路、电力、水利等行业现行规范及多个地方标准，集数据录入、统计分析、成果图表、场地评估、勘察报告及相关的岩土分析于一体的勘察报告编制软件。

工程地质勘察CAD包括：•工民建版•电力版•水利版•公路版•铁路版模块化结构，自由组合1、基本模块帮助完成勘察工作的基本内容，包括12大功能：(1)数据录入：以钻孔为核心录入野外和室内原始数据。

自动统计综合地质分层参数；可调入原有工程勘测数据作参考；工程管理可完成多个工程数据的“拆合”；数据格式与理正GIS完全兼容。

(2)数据导入、导出：提供多种方式的数据转换工具及数据接口。

(3)平面图：按照指定比率和原始录入参数，自动生成勘探点（钻孔）平面位置图。

(4)剖面图：自动或人工划分土层，自动生成工程地质剖（断）面图，内容包括钻探数据，动、静探曲线，设计标高，基础标高示意等;方便的编辑功能能够处理各种复杂情况；修改结果回写到数据库中。

选择图框(5)柱状图：自动生钻孔柱状图，内容包含岩芯采取率、RQD，剪切波速；可完成由用户任意指定表头格式功能。

(6)室内试验成果表：自动生成土工试验成果汇总表、物理力学指标综合统计表、标准贯入试验成果统计表、动力触探（轻型、重型、超重型）试验成果统计表、静力探触(单桥、多桥）试验成果统计表、液化计算成果表、物理力学指标设计参数表及地层统计表、勘探点一览表。

可自定义表格格式并形成模板文件。

(7)地质彩色图：快速生成地面、任意土层层表或层底标高的彩色分布图。

快速生成大比率尺静探曲线。

(9)划分场地类别：依据不同行业规定(新规范)进行场地类别划分。

(10)液化判别：依据不同行业规定(新规范)进行土层液化判别，并出成果图表。

编辑表头对照数据表(11)文字报告：自动生成工程地质勘察报告的文字部分；选择生成文、表结合的简明勘察报告。

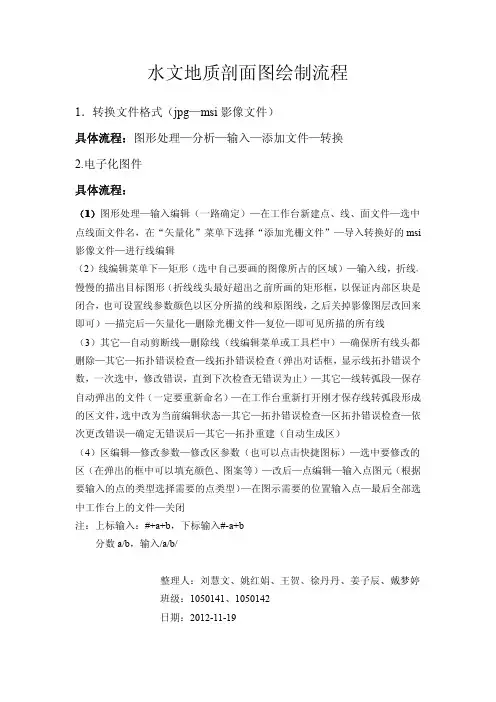

水文地质剖面图绘制流程
1．转换文件格式（jpg—msi影像文件）
具体流程：图形处理—分析—输入—添加文件—转换
2.电子化图件
具体流程：
（1）图形处理—输入编辑（一路确定）—在工作台新建点、线、面文件—选中点线面文件名，在“矢量化”菜单下选择“添加光栅文件”—导入转换好的msi 影像文件—进行线编辑
（2）线编辑菜单下—矩形（选中自己要画的图像所占的区域）—输入线，折线，慢慢的描出目标图形（折线线头最好超出之前所画的矩形框，以保证内部区块是闭合，也可设置线参数颜色以区分所描的线和原图线，之后关掉影像图层改回来即可）—描完后—矢量化—删除光栅文件—复位—即可见所描的所有线
（3）其它—自动剪断线—删除线（线编辑菜单或工具栏中）—确保所有线头都删除—其它—拓扑错误检查—线拓扑错误检查（弹出对话框，显示线拓扑错误个数，一次选中，修改错误，直到下次检查无错误为止）—其它—线转弧段—保存自动弹出的文件（一定要重新命名）—在工作台重新打开刚才保存线转弧段形成的区文件，选中改为当前编辑状态—其它—拓扑错误检查—区拓扑错误检查—依次更改错误—确定无错误后—其它—拓扑重建（自动生成区）
（4）区编辑—修改参数—修改区参数（也可以点击快捷图标）—选中要修改的区（在弹出的框中可以填充颜色、图案等）—改后—点编辑—输入点图元（根据要输入的点的类型选择需要的点类型）—在图示需要的位置输入点—最后全部选中工作台上的文件—关闭
注：上标输入：#+a+b，下标输入#-a+b
分数a/b，输入/a/b/
整理人：刘慧文、姚红娟、王贺、徐丹丹、姜子辰、戴梦婷
班级：1050141、1050142
日期：2012-11-19。

48
五 实际材料图
连图和拓扑的注意事项和操作技巧：
a. 设置MapGis基础软件平台系统参数主要指“结点/裁剪搜索半径” (1e-009或更小)。
b. 灵活运用快捷键导航：F5（放大）,F6（移动）,F7（缩小）。 c. 如果已知线类型，可在连图过程中顺便设置线参数，以便后续工作。 d. 遇结点断开。合理运用相交线剪断功能（母线剪断）。 e. 灵活运用画线快捷键：F8（加点），F9（退点），F12（捕捉线头）。 f. 在联接线和建立结点时，注意使用捕捉线头功能。 g. 当地质界线与内图框相临时，应使其适当超过内图框。 h. 建立结点时，线参数要设置为“折线”，不能为“曲线”。
57
五 实际材料图
实际材料图综合工具:
(1) 自动赋Geoline左右地质体代号
注意，该功能仅适用于地质区的弧段完全由地质线(geoline)转换 而成的情况。
58
五 实际材料图
实际材料图综合工具:
(2) Geopoly批注地质代号回填到prb过程：
如果用户修改了Geopoly中某个区实体的“批注地质代号”(PSTRAPHA) 字段的值，可使用此功能将该值回填到该区所包含的PRB过程中。该回 填过程不仅修改实际材料图中的PRB过程(地质点，分段路线，地质界 线)，也会追溯修改“图幅PRB库”中以及相应野外路线中的相应PRB 过程。回填方式分为：回填到本图幅、5万图幅回填到2.5万图幅、25万 图幅回填到10万图幅。
62
五 实际材料图
实际材料图综合工具:
(6) 地质界线地质代码和参数一致性检查：
63
五 实际材料图
拓扑重建的方法:
原始数据变动之后，地质区文件需要进行拓扑重建。 此时利用系统提供的“带参数的label点保存”等技术 手段，可以使拓扑重建的过程由全局修改变为局部修 改，由复杂变得简单，很大程度的提高了工作效率。 下面介绍具体的方法。

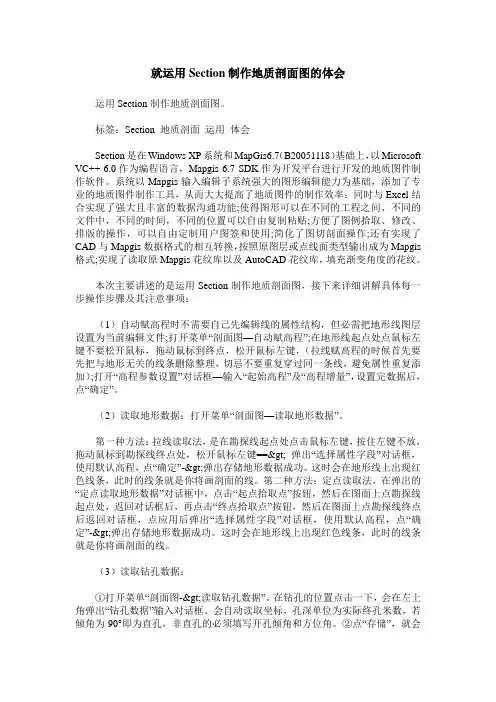

就运用Section制作地质剖面图的体会运用Section制作地质剖面图。

标签：Section 地质剖面运用体会Section是在Windows XP系统和MapGis6.7（B20051118）基础上，以Microsoft VC++ 6.0作为编程语言，Mapgis 6.7 SDK作为开发平台进行开发的地质图件制作软件。

系统以Mapgis输入编辑子系统强大的图形编辑能力为基础，添加了专业的地质图件制作工具，从而大大提高了地质图件的制作效率：同时与Excel结合实现了强大且丰富的数据沟通功能;使得图形可以在不同的工程之间、不同的文件中，不同的时间，不同的位置可以自由复制粘贴;方便了图例拾取、修改、排版的操作，可以自由定制用户图签和使用;简化了图切剖面操作;还有实现了CAD与Mapgis数据格式的相互转换，按照原图层或点线面类型输出成为Mapgis 格式;实现了读取原Mapgis花纹库以及AutoCAD花纹库，填充渐变角度的花纹。

本次主要讲述的是运用Section制作地质剖面图，接下来详细讲解具体每一步操作步骤及其注意事项：（1）自动赋高程时不需要自己先编辑线的属性结构，但必需把地形线图层设置为当前编辑文件;打开菜单“剖面图—自动赋高程”;在地形线起点处点鼠标左键不要松开鼠标，拖动鼠标到终点，松开鼠标左键，（拉线赋高程的时候首先要先把与地形无关的线条删除整理，切忌不要重复穿过同一条线，避免属性重复添加）;打开“高程参数设置”对话框—输入“起始高程”及“高程增量”，设置完数据后，点“确定”。

（2）读取地形数据：打开菜单“剖面图—读取地形数据”。

第一种方法：拉线读取法，是在勘探线起点处点击鼠标左键，按住左键不放，拖动鼠标到勘探线终点处，松开鼠标左键==> 弹出“选择属性字段”对话框，使用默认高程，点“确定”->弹出存储地形数据成功。

这时会在地形线上出现红色线条，此时的线条就是你将画剖面的线。
