非接触爆炸冲击波超压测试试验方法

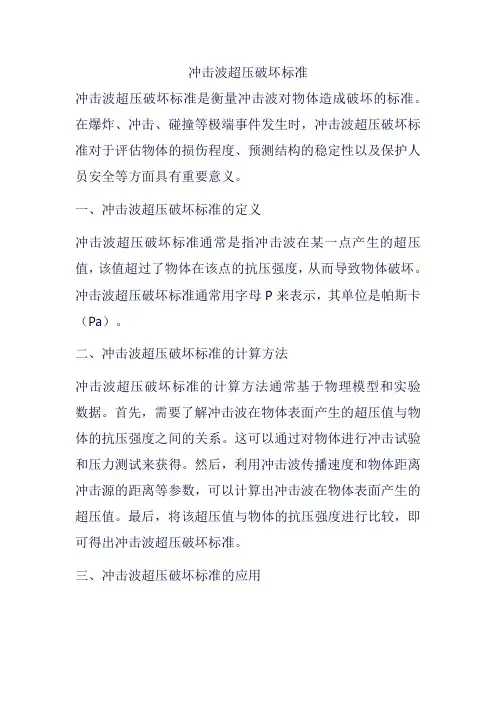

冲击波超压破坏标准冲击波超压破坏标准是衡量冲击波对物体造成破坏的标准。

在爆炸、冲击、碰撞等极端事件发生时，冲击波超压破坏标准对于评估物体的损伤程度、预测结构的稳定性以及保护人员安全等方面具有重要意义。

一、冲击波超压破坏标准的定义冲击波超压破坏标准通常是指冲击波在某一点产生的超压值，该值超过了物体在该点的抗压强度，从而导致物体破坏。

冲击波超压破坏标准通常用字母P来表示，其单位是帕斯卡（Pa）。

二、冲击波超压破坏标准的计算方法冲击波超压破坏标准的计算方法通常基于物理模型和实验数据。

首先，需要了解冲击波在物体表面产生的超压值与物体的抗压强度之间的关系。

这可以通过对物体进行冲击试验和压力测试来获得。

然后，利用冲击波传播速度和物体距离冲击源的距离等参数，可以计算出冲击波在物体表面产生的超压值。

最后，将该超压值与物体的抗压强度进行比较，即可得出冲击波超压破坏标准。

三、冲击波超压破坏标准的应用冲击波超压破坏标准可以应用于多个领域，如军事、工业和民用建筑等。

在军事方面，冲击波超压破坏标准可用于评估武器爆炸时对人员和装备的损伤程度，为作战指挥和武器设计提供依据。

在工业方面，冲击波超压破坏标准可用于评估设备在爆炸和冲击等情况下的安全性，提高设备的可靠性和稳定性。

在民用建筑方面，冲击波超压破坏标准可用于评估建筑物在爆炸和地震等情况下的安全性，保障人民群众的生命财产安全。

四、冲击波超压破坏标准的局限性虽然冲击波超压破坏标准对于评估物体损伤程度和结构稳定性具有重要意义，但该标准仍存在一定的局限性。

首先，冲击波超压破坏标准的计算方法需要依赖于物理模型和实验数据，而这些数据可能存在误差或不完全可靠。

其次，冲击波在物体表面产生的超压值受到多种因素的影响，如冲击源的能量、爆炸物的性质、气体的压力和温度等，这些因素可能难以准确预测和控制。

最后，不同物体在不同环境下的抗压强度存在差异，因此需要根据具体情况对冲击波超压破坏标准进行调整和修正。

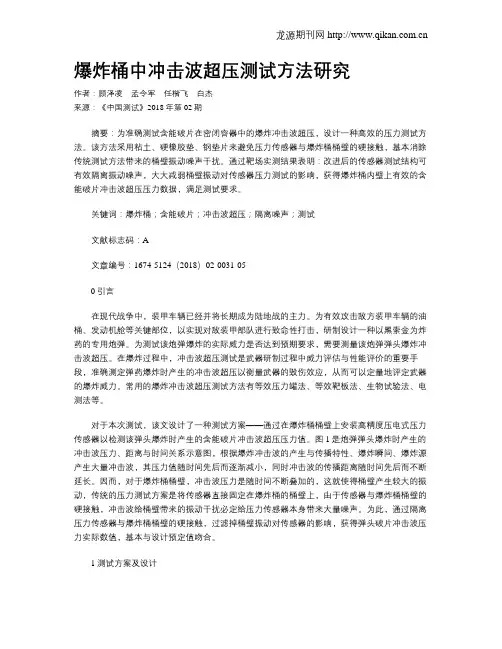

爆炸桶中冲击波超压测试方法研究作者：顾泽凌孟令军任楷飞白杰来源：《中国测试》2018年第02期摘要：为准确测试含能破片在密闭容器中的爆炸冲击波超压，设计一种高效的压力测试方法。

该方法采用粘土、硬橡胶垫、钢垫片来避免压力传感器与爆炸桶桶壁的硬接触，基本消除传统测试方法带来的桶壁振动噪声干扰。

通过靶场实测结果表明：改进后的传感器测试结构可有效隔离振动噪声，大大减弱桶壁振动对传感器压力测试的影响，获得爆炸桶内壁上有效的含能破片冲击波超压压力数据，满足测试要求。

关键词：爆炸桶；含能破片；冲击波超压；隔离噪声；测试文献标志码：A文章编号：1674-5124（2018）02-0031-050引言在现代战争中，装甲车辆已经并将长期成为陆地战的主力。

为有效攻击敌方装甲车辆的油桶、发动机舱等关键部位，以实现对敌装甲部队进行致命性打击，研制设计一种以黑索金为炸药的专用炮弹。

为测试该炮弹爆炸的实际威力是否达到预期要求，需要测量该炮弹弹头爆炸冲击波超压。

在爆炸过程中，冲击波超压测试是武器研制过程中威力评估与性能评价的重要手段，准确测定弹药爆炸时产生的冲击波超压以衡量武器的毁伤效应，从而可以定量地评定武器的爆炸威力。

常用的爆炸冲击波超压测试方法有等效压力罐法、等效靶板法、生物试验法、电测法等。

对于本次测试，该文设计了一种测试方案——通过在爆炸桶桶壁上安装高精度压电式压力传感器以检测该弹头爆炸时产生的含能破片冲击波超压压力值。

图1是炮弹弹头爆炸时产生的冲击波压力、距离与时间关系示意图，根据爆炸冲击波的产生与传播特性、爆炸瞬间、爆炸源产生大量冲击波，其压力值随时间先后而逐渐减小，同时冲击波的传播距离随时间先后而不断延长。

因而，对于爆炸桶桶壁，冲击波压力是随时间不断叠加的，这就使得桶壁产生较大的振动，传统的压力测试方案是将传感器直接固定在爆炸桶的桶壁上，由于传感器与爆炸桶桶壁的硬接触，冲击波给桶壁带来的振动干扰必定给压力传感器本身带来大量噪声。

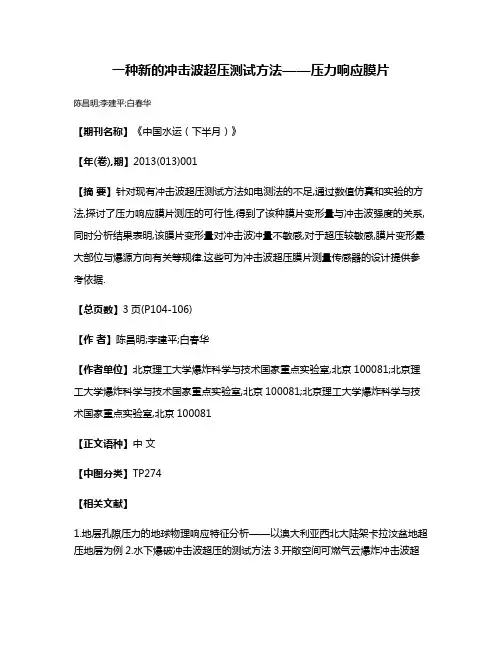

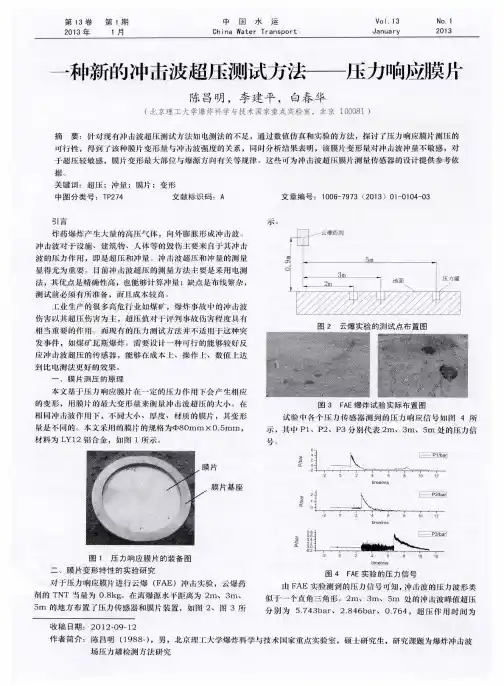

一种新的冲击波超压测试方法——压力响应膜片
陈昌明;李建平;白春华
【期刊名称】《中国水运（下半月）》
【年(卷),期】2013(013)001
【摘要】针对现有冲击波超压测试方法如电测法的不足,通过数值仿真和实验的方法,探讨了压力响应膜片测压的可行性,得到了该种膜片变形量与冲击波强度的关系,同时分析结果表明,该膜片变形量对冲击波冲量不敏感,对于超压较敏感,膜片变形最大部位与爆源方向有关等规律.这些可为冲击波超压膜片测量传感器的设计提供参考依据.
【总页数】3页(P104-106)
【作者】陈昌明;李建平;白春华
【作者单位】北京理工大学爆炸科学与技术国家重点实验室,北京100081;北京理工大学爆炸科学与技术国家重点实验室,北京100081;北京理工大学爆炸科学与技术国家重点实验室,北京100081
【正文语种】中文
【中图分类】TP274
【相关文献】
1.地层孔隙压力的地球物理响应特征分析——以澳大利亚西北大陆架卡拉汶盆地超压地层为例

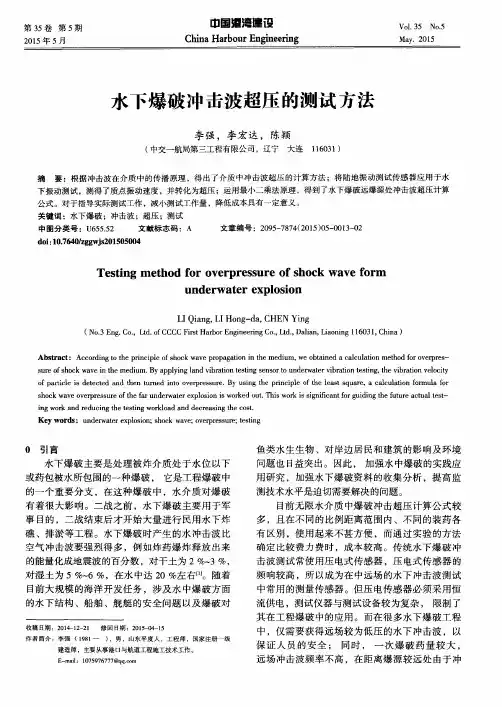

2.水下爆破冲击波超压的测试方法
3.开敞空间可燃气云爆炸冲击波超
压及灾害动力响应研究评述4.一种空气冲击波超压随密度变化的计算模型5.一种无线冲击波超压存储测试系统
因版权原因，仅展示原文概要，查看原文内容请购买。

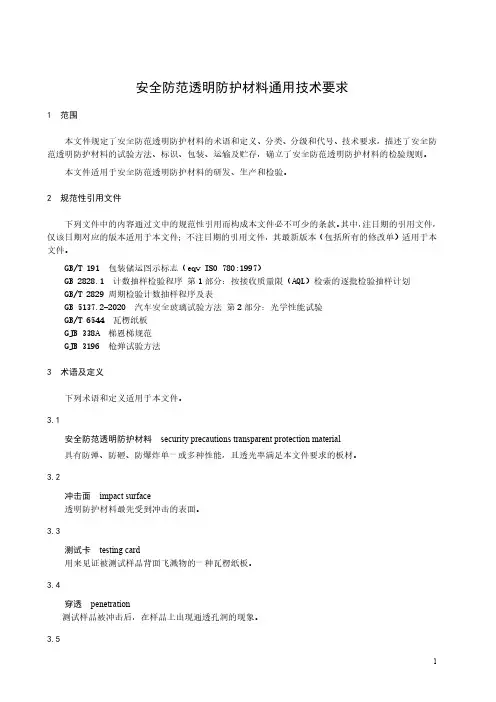

安全防范透明防护材料通用技术要求1范围本文件规定了安全防范透明防护材料的术语和定义、分类、分级和代号、技术要求，描述了安全防范透明防护材料的试验方法、标识、包装、运输及贮存，确立了安全防范透明防护材料的检验规则。

本文件适用于安全防范透明防护材料的研发、生产和检验。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志（eqv ISO780:1997）GB2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表GB5137.2-2020汽车安全玻璃试验方法第2部分：光学性能试验GB/T6544瓦楞纸板GJB338A梯恩梯规范GJB3196枪弹试验方法3术语及定义下列术语和定义适用于本文件。

3.1安全防范透明防护材料security precautions transparent protection material具有防弹、防砸、防爆炸单一或多种性能，且透光率满足本文件要求的板材。

3.2冲击面impact surface透明防护材料最先受到冲击的表面。

3.3测试卡testing card用来见证被测试样品背面飞溅物的一种瓦楞纸板。

3.4穿透penetration测试样品被冲击后，在样品上出现通透孔洞的现象。

3.5飞溅物fragment测试样品被冲击后，从样品上产生飞离样品本体的碎片。

3.6标称厚度norminal total thickness单层或多层材料组成透明防护材料后，其总厚度的最低标称值。

3.7有效命中fair hit射击试验时，弹头入射角偏差小于或等于5°，弹着点之间的距离符合表8的要求及弹着点中心与边缘的距离大于或等于50mm，弹头类型、弹头初速符合表1要求的射击。

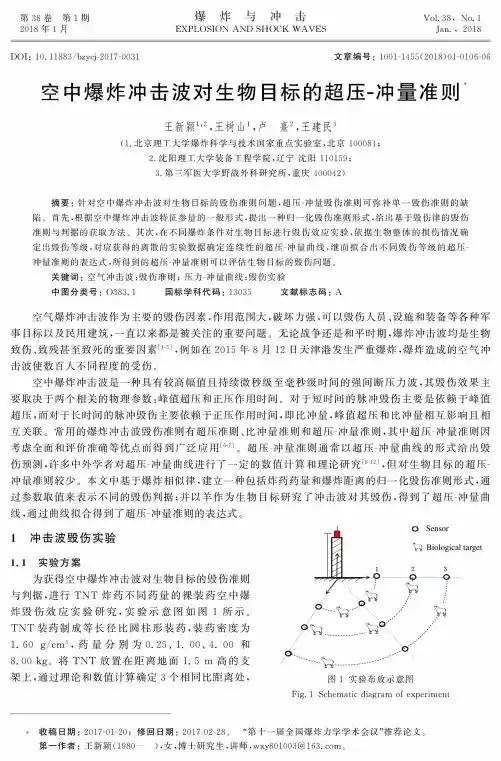

第38卷第1期爆炸与冲击Vol.38，No.1 2018 年1月EXPLOSION A N D SH O C K W AVES Jan. , 2018D O I：10. n883/bzycj-2017-0031 文章编号：1001-1455(2018)01-0106-06空中爆炸冲击波对生物目标的超压-冲量准则^王新颖12,王树山S卢熹2,王建民3(1.北京理工大学爆炸科学与技术国家重点实验室，北京100081;2.沈阳理工大学装备工程学院，辽宁沈阳110159;3.第三军医大学野战外科研究所，重庆400042)摘要：针对空中爆炸冲击波对生物目标的毁伤准则问题，超压-冲量毁伤准则可弥补单一毁伤准则的缺陷。

首先，根据空中爆炸冲击波特征参量的一般形式，提出一种归一化毁伤准则形式，给出基于毁伤律的毁伤准则与判据的获取方法。

其次，在不同爆炸条件对生物目标进行毁伤效应实验，依据生物整体的损伤情况确定出毁伤等级，对应获得的离散的实验数据确定连续性的超压-冲量曲线，继而拟合出不同毁伤等级的超压- 冲量准则的表达式，所得到的超压-冲量准则可以评估生物目标的毁伤问题。

关键词：空气冲击波;毁伤准则；压力-冲量曲线；毁伤实验中图分类号：O383.1 国标学科代码：13035 文献标志码：A空气爆炸冲击波作为主要的毁伤因素，作用范围大，破坏力强，可以毁伤人员、设施和装备等各种军事目标以及民用建筑，一直以来都是被关注的重要问题。

无论战争还是和平时期，爆炸冲击波均是生物致伤、致残甚至致死的重要因素15]，例如在2015年8月12日天津港发生严重爆炸，爆炸造成的空气冲击波使数百人不同程度的受伤。

空中爆炸冲击波是一种具有较高幅值且持续微秒级至毫秒级时间的强间断压力波，其毁伤效果主要取决于两个相关的物理参数：峰值超压和正压作用时间。

对于短时间的脉冲毁伤主要是依赖于峰值超压，而对于长时间的脉冲毁伤主要依赖于正压作用时间，即比冲量，峰值超压和比冲量相互影响且相互关联。

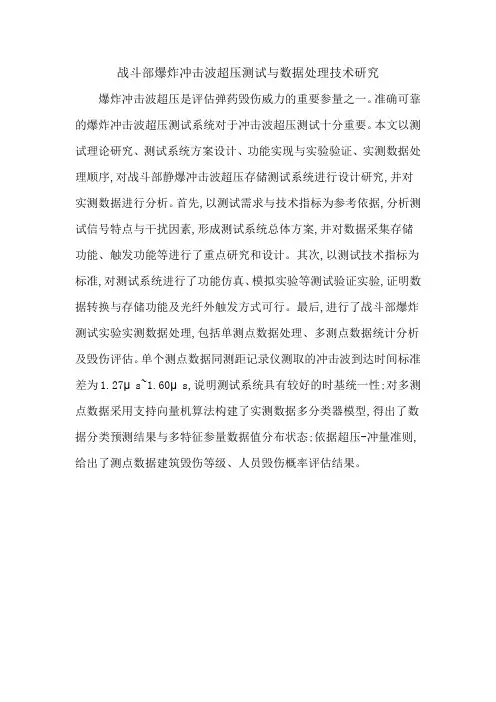

战斗部爆炸冲击波超压测试与数据处理技术研究爆炸冲击波超压是评估弹药毁伤威力的重要参量之一。

准确可靠的爆炸冲击波超压测试系统对于冲击波超压测试十分重要。

本文以测试理论研究、测试系统方案设计、功能实现与实验验证、实测数据处理顺序,对战斗部静爆冲击波超压存储测试系统进行设计研究,并对实测数据进行分析。

首先,以测试需求与技术指标为参考依据,分析测试信号特点与干扰因素,形成测试系统总体方案,并对数据采集存储功能、触发功能等进行了重点研究和设计。

其次,以测试技术指标为标准,对测试系统进行了功能仿真、模拟实验等测试验证实验,证明数据转换与存储功能及光纤外触发方式可行。

最后,进行了战斗部爆炸测试实验实测数据处理,包括单测点数据处理、多测点数据统计分析及毁伤评估。

单个测点数据同测距记录仪测取的冲击波到达时间标准差为1.27μs~1.60μs,说明测试系统具有较好的时基统一性;对多测点数据采用支持向量机算法构建了实测数据多分类器模型,得出了数据分类预测结果与多特征参量数据值分布状态;依据超压-冲量准则,给出了测点数据建筑毁伤等级、人员毁伤概率评估结果。

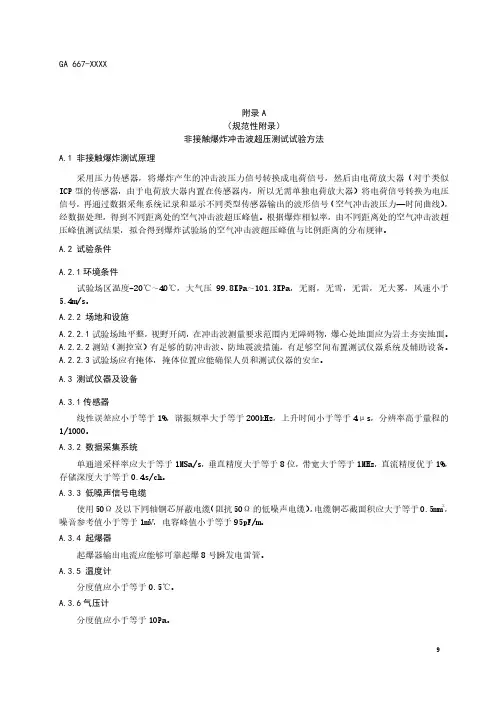

附录A（规范性附录）非接触爆炸冲击波超压测试试验方法A.1 非接触爆炸测试原理采用压力传感器，将爆炸产生的冲击波压力信号转换成电荷信号，然后由电荷放大器（对于类似ICP型的传感器，由于电荷放大器内置在传感器内，所以无需单独电荷放大器）将电荷信号转换为电压信号，再通过数据采集系统记录和显示不同类型传感器输出的波形信号（空气冲击波压力—时间曲线），经数据处理，得到不同距离处的空气冲击波超压峰值。

根据爆炸相似率，由不同距离处的空气冲击波超压峰值测试结果，拟合得到爆炸试验场的空气冲击波超压峰值与比例距离的分布规律。

A.2 试验条件A.2.1环境条件试验场区温度-20℃～40℃，大气压99.8KPa～101.3KPa，无雨，无雪，无雷，无大雾，风速小于5.4m/s。

A.2.2 场地和设施A.2.2.1试验场地平整，视野开阔，在冲击波测量要求范围内无障碍物，爆心处地面应为岩土夯实地面。

A.2.2.2测站（测控室）有足够的防冲击波、防地震波措施，有足够空间布置测试仪器系统及辅助设备。

A.2.2.3试验场应有掩体，掩体位置应能确保人员和测试仪器的安全。

A.3 测试仪器及设备A.3.1传感器线性误差应小于等于1%，谐振频率大于等于200kHz，上升时间小于等于4μs，分辨率高于量程的1/1000。

A.3.2 数据采集系统单通道采样率应大于等于1MSa/s，垂直精度大于等于8位，带宽大于等于1MHz，直流精度优于1%，存储深度大于等于0.4s/ch。

A.3.3 低噪声信号电缆使用50Ω及以下同轴铜芯屏蔽电缆（阻抗50Ω的低噪声电缆），电缆铜芯截面积应大于等于0.5mm2，噪音参考值小于等于1mV，电容峰值小于等于95pF/m。

A.3.4 起爆器起爆器输出电流应能够可靠起爆8号瞬发电雷管。

A.3.5 温度计分度值应小于等于0.5℃。

A.3.6气压计分度值应小于等于10Pa。

A.3.7风速仪分辨率应优于0.1m/s。

A.3.8 传感器安装件传感器安装件由支架、夹板、减震橡胶垫等组成，应保证传感器牢靠固定。
