电磁感应与交流电综合测试
一、选择题（每题4分，共40分）
1. （2007年山东卷）21. 用相同导线绕制的边长为L 或2L 的四个闭合导体线框，以相同的速度匀速进入右侧匀强磁场，如图所示。

在每个线框进入磁场的过程中，M 、N 两点间的电压分别为U a ，U b ，U c 和U d 。

下列判断正确的是
A. U a ＜U b ＜U c ＜U d B U a ＜U b ＜U d ＜U c
C. U a =U b ＜U c =U d
D. U b ＜U a ＜U d ＜U c
2、 （2010日照一模）如图所示，一形状为抛物线的光滑曲面轨道置于竖直平面内，轨道的下半部处在一个水平向外的磁场中，磁场的上边界是y =a 的直线（图中虚线所示），一个小金属环从抛物线上y =b （b >a ）处以速度v 沿抛物线下滑。

假设抛物线足够长，且不计空气阻力，则金属环沿抛物线运动的整个过程中损失的机械能的总量ΔE 为
A. 若磁场为匀强磁场，21()2
E mg b a mv ∆=-+
B. 若磁场为匀强磁场，()E mg b a ∆=-
C. 若磁场为非匀强磁场，212
E mv ∆=
D. 若磁场为非匀强磁场，212E mgb mv ∆=+ 3. （2010临沂一模）一个闭合回路由两部分组成，如图9所示，
M M M M N N N N
a b c d
右侧是电阻为r 的圆形导线；置于竖直方向均匀变化的磁场B 1中，左侧是光滑的倾角为θ的平行导轨，宽度为d ，其电阻不计．磁感应强度为B 2的匀强磁场垂直导轨平面向上，且只分布在左侧，一个质量为m 、电阻为R 的导体棒此时恰好能静止在导轨上，分析下述判断不正确．．．
的有 A ．圆形线圈中的磁场，可以方向向上均匀增强，也可以方向向下均匀减弱
B ．导体棒a 、b 受到的安培力大小为mg sin θ
C
．回路中的感应电流为d B mg 2sin θ D ．圆形导线中的电热功率为)(sin 222222R r d
B g m +θ 4. （07年山东卷）某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载。

下列判断正确的是
A ．输出电压的最大值为36V
B ．原、副线圈中电流之比为55：9
C ．变压器输入、输出功率之比为55：9
D ．交流电源有效值为220V ，频率为50Hz
5. （08年山东卷）图1、图2律变化。

下列说法正确的是
A.图1表示交流电，图2表示直流电
B.两种电压的有效值相等
C.图1所示电压的瞬时值表达式为u =311sin100V
D.图1所示电压经匝数比为10:1的变压器变压后，频率变为原来的
6. （09年山东卷）某小型水电站的电能输送示意图如下。

发电机的输出电压为200V ，输电线总电阻为r ，升压变压器原副线圈匝数分别为n ，n 2。

降压变压器原副线匝数分别为n 3、n 4（变压器均为理想变压器）。

要使额定电压为220V 的用电器正常工作，则
A ．3214n n n n >
B ．
3214n n n n < C ．升压变压器的输出电压等于降压变压器的输入电压
D ．升压变压器的输出功率大于降压变压器的输入功率
7．（）如图所示，一理想变压器原、副线圈的匝数之比
为n 1:n 。

交流电源电动势瞬时值表达式为
2202sin(100)e t π=V ，不计交流电源的
内阻。

电阻24R =Ω，其电功率为P 2=100W ，
则以下说法正确的是 （ ）
A ．R 1的电功率为100W
B ．R 1两端的电压为100V
C ．变压器原线圈两端电压的效值为120V
D ．交流电源的输出功率等于变压器的输出功率
8．如图所示，理想变压器原、副线圈的匝数比为10:1，b 是屑线
圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原
线圈c d 、两端加上交变电压，其瞬时值表达式为
12202sin100u tV π=，则
A ．当单刀双掷开关与a 连接时．电压表的示数为22V
B ．当1600t s =
时，c d 、间的电压瞬时值为110V C ．单刀双掷开关与a 连接，在滑动变阻器触头P 向上移动的过程中，电压表和电流表
的示数均变小
D ．保持滑动变阻器触头P 不动，当单刀双掷开关由a 扳向b 时，电压表和电流表的示
数均变大
9．如图所示，某山区小型水力发电站的发电机有稳定的输出电压，它发出的电先通过电站附近的变压器升压，然后通过高压输电线路把电能输送到升压变压器远处村寨附近的降压变压器，经降低降压变压器电压后再输送至村寨中各用户．设变压器都是理想的，那么随着村寨中接入电路的用电器消耗的总功率的增加，则（）
A．通过升压变压器初级线圈中的电流变大
B．升压变压器次级线圈两端的电压变小
C．高压输电线路中损失的功率变大
D．降压变压器次级线圈两端的电压变小
10. （2010德州一模）如图甲所示，理想变压器原、副线圈的匝数比为3∶1，L1、L2、L3
为三只规格均为“9V 6W”的相同灯泡，各电表均为理想交流电表，输入端接入如图乙所示的交变电压，则以下说法中不．正确的是：
A.电流表的示数为2A
B.电压表的示数为272V
C.副线圈两端接入耐压值为9V的电容器恰能正常工作
D.变压器副线圈中交变电流的频率为50Hz
二、计算题（共60分）
11．(2010·潍坊高二期中)(15分)如图所示，平行光滑长导轨处于同一水平面内，相距为l，电阻不计，左端与阻值为R的电阻相连．金属杆质量为m，电阻为r，垂直于两导轨放置，整个装置放在竖直向下、磁感应强度为B的匀强磁场中．现对杆施加一水平向右的恒定拉力F，使它由静止开始运动．求：
(1)当杆的速度为v时，杆的加速度a；
(2)杆稳定时的速度v m；
(3)若杆从静止到达稳定的过程中，杆运动的距离为s，则此过程回路中产生的热量Q 为多少？
12．(15分)交流发电机的发电原理是矩形线圈在匀强磁场中绕垂直于磁场的轴OO′匀速转动．一小型发电机的线圈共220匝，线圈面积S＝0.05m2，线圈转动的频率为50Hz，
线圈内阻不计，磁场的磁感应强度B＝
2
π
T.如果用此发电机带动两个标有“220V 11kW”
的电机正常工作，需在发电机的输出端a、b与电机之间接一个理想变压器，电路如下图．求：
(1)发电机的输出电压为多少？
(2)变压器原副线圈的匝数比为多少？
(3)与变压器原线圈串联的交流电流表的示数为多少？
13．(15分)如图所示，两光滑金属导轨，间距d＝0.2m，在桌面上的部分是水平的，处在磁感应强度B＝0.1T、方向竖直向下的有界磁场中，电阻R＝3Ω，桌面高H＝0.8m，金属杆ab质量m＝0.2kg、电阻r＝1Ω，在导轨上距桌面h＝0.2m高处由静止释放，落地点距桌面左边缘的水平距离s＝0.4m，g＝10m/s2，求：
(1)金属杆刚进入磁场时，R上的电流大小和方向；
(2)整个过程中R上放出的热量．
14．（15分）有一条河流，河水流量为4m3/s，落差为5m，现利用它来发电，使用的发电机总效率为50％，发电机输出电压为350V，输电线的电阻为4Ω，允许输电线上损耗功率为发电机输出功率的5％，而用户所需要电压为220V，求所用的升压、降压变压器上原、副线圈的匝数比．变压器为理想变压器输电线路如图6所示．
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。

合集下载

《电磁感应》、《交流电》测试-人教版[原创]

《电磁感应》、《交流电》测试-人教版[原创]

2004学年第二学期3月月考试题高二物理问卷一、单项选择题：（每题3分，共12小题，满分36分）1．下面属于电磁感应现象的是 （ ）A ．通电导体周围产生磁场B ．磁场对感应电流发生作用，阻碍导体运动C ．由于导体自身电流发生变化，而在导体中产生自感电动势D ．电荷在磁场中定向移动形成电流2．如图所示，把矩形闭合线圈放在匀强磁场中，线圈平面与磁感线平行，下面能使线圈产生感应电流的是 （ ）A ．线圈以ab 边为轴做匀速转动B ．线圈以bc 边为轴做匀速转动C ．线圈沿磁感线方向做匀加速运动D ．线圈沿垂直磁感线方向做匀速运动 3．电流方向每秒改变50次的交变电流，它的周期和频率分别是 （ ）A ．0.08s,25HzB ．0.04s,25HzC ．0.04s,50HzD ．0.08s,50Hz4．如图所示，正弦式交变电压U 的最大值为311V ，负载电阻 R=440Ω，若不考虑电表内阻对电路的影响，则交流电压表 和电流表的读数分别为 （ ）A ．311V ， 0.707AB ．220V, 0.5AC ．3112V, 0.7072AD ．220V, 0.707A5．两只阻值相同的电阻分别通以正弦式交变电流和方形交变电流，如图所示，若它们的电流最大值相等，则两只电阻产生的热功率之比为 （ ）A ．1∶4B ．1∶1C ．1∶2D ．2∶16．一电灯和一电感器串联，用交流电供电，若提高交流电的频率，则（ ）A ．电感器自感系数增加B ．电感器自感系数减小C ．电灯变暗D ．电灯变亮7. 一个矩形线圈在匀强磁场中绕垂直于磁场方向的轴线匀速转动时产生的交流电动势的表达式为tV e π100sin 2220=，则（ ）A. 交流电的频率为Hz π100B. 当0=t 时，线圈平面与中性面垂直C. 电动势的平均值为220VD. 当s t 2003=时，电动势有最大值8．如图9-4所示，电路中，L 为一自感线圈，两支路电阻相等，则 （ ）A 、闭合开关S 时，稳定前电流表A 1的示数小于电流表A 2 的示数 B ．闭合开关S 时，稳定前电流表A 1的示数等于电流表A 2的示数C ．闭合开关S 时，稳定前电流表A 1的示数大于电流表A 2的示数D ．断开开关S 时，稳定前电流表A 1的示数小于电流表A 2的示数9．如图10-2所示，匀强磁场存在于虚线框内，矩形线圈竖直下落。

高二物理《交流电部分练习题》人教版精心总结有答案

高二物理《交流电部分练习题》人教版精心总结有答案

高二物理《交流电部分练习题》精心总结有答案1．如图，水平面内两导轨间距1m，处于磁感应强度B＝1T的匀强磁场中，导轨的左端接有电阻R＝3Ω、长1m 的导体棒PQ垂直导轨，以4m/s的速度向右匀速滑动，导体棒电阻为1Ω，导轨的电阻忽略不计。

则下列说法正确的是（ B ）A．P点的电势高于Q点，PQ两点电势差的大小为4VB．P点的电势高于Q点，PQ两点电势差的大小为3VC．Q点的电势高于P点，PQ两点电势差的大小为4VD．Q点的电势高于P点，PQ两点电势差的大小为3V2．如图所示，水平桌面上有一圆形闭合线圈，右侧是匀强磁场区域，磁感应强度的方向与桌面垂直，线圈在外力作用下以恒定的速度进入匀强磁场，从线圈刚开始进入磁场到完全进入磁场的过程中，线圈中的感应电动势平均值与感应电动势最大值之比为（ D ）A．B．C．D．3．如图所示，虚线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间，将两个粗细相同、边长比为1：2的铜质正方形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场，下列说法中正确的是（ D ）A．拉出过程中线框中的感应电动势之比为1：4B．完全拉出通过导线某一横截面的电荷量之比为1：1C．拉出过程中所用拉力大小之比为2：1D．完全拉出线框中产生的热量之比为1：44．如图所示，足够长的U型光滑金属导轨平面与水平面成θ角（0＜θ＜90°），其中MN平行且间距为L，导轨平面与磁感应强度为B的匀强磁场垂直，导轨电阻不计。

质量为m的金属棒ab由静止开始沿导轨下滑，并与两导轨始终保持垂直且接触良好，ab棒接入电路的电阻为R。

当流过ab棒某一横截面的电荷量为q时，ab棒的速度大小为v，重力加速度为g，则ab棒在这一过程中正确的是（BC ）多选A．运动的平均速度大小大于vB．下滑的位移大小为C．产生的焦耳热为Q＝﹣mv2D．受到的最大安培力大小为sinθ5．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图像如图所示，则下列说法中正确的是（ C ）A．t1时刻，线圈平面感应电动势达最大B．t2时刻，线圈平面位于中性面C．t3时刻，线圈平面磁通量变化率为零D．t2时刻，线圈平面产生的感应电流改变方向第1页6．交流发电机工作时的电动势的变化规律为e＝E m0sinωt，如果转子的转速提高一倍，其它条件不变，则下列说法正确的是（ B ）A．电动势的瞬时值表达式将变为e＝E m0 sin2ωtB．发电机电动势有效值为E m0C．交流电的周期将变为原来的2倍D．交流电的频率变为原来的7．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动。

人教版高二选修3-2电磁感应和交变电流专题训练含答案解析

人教版高二选修3-2电磁感应和交变电流专题训练含答案解析

人教版高二选修3-2电磁感应和交变电流专题训练学校:___________姓名：___________班级：___________考号：___________一、单选题1．在电磁感应现象中，下列说法正确的是（）A．感应电流的磁场总是跟原来的磁场方向相反B．闭合线框放在变化的磁场中一定能产生感应电流C．闭合线框放在匀强磁场中做切割磁感线运动，一定产生感应电流D．感应电流的磁场总是阻碍原磁通量的变化2．如图所示，两个条形磁铁呈“V”字形放置，将一根绕有多匝线圈的软铁棒置于N、S 极之间.线圈与灵敏电流计通过开关相连.以下几种说法中正确的是（）A．保持两个磁铁与软铁棒三者的相对位置不变，只要闭合开关，电路中就会产生持续的感应电流B．保持两个磁铁与软铁棒三者的相对位置不变，开关闭合的瞬时，电路中会产生感应电流C．在开关保持闭合的情况下，将软铁棒从两磁极间移开的瞬时，电路中会产生感应电流D．在开关保持闭合的情况下，移开左侧或右侧磁铁的瞬时，电路中不会生感应电流3．中国已投产运行的1000kV特高压输电是目前世界上电压最高的输电工程.假设甲、乙两地原来用500kV的超高压输电，在保持输送电功率和输电线电阻都不变的条件下，现改用1000kV特高压输电，不考虑其他因素的影响，则（）A．输电电流变为原来的2倍B．输电线上降落的电压将变为原来的1 2C．输电线上降落的电压将变为原来的2倍D．输电线上损耗的电功率将变为原来的1 24．如图，一个金属圆环水平放置在竖直向上的匀强磁场中，能使圆环中产生感应电流的做法是A．使匀强磁场均匀减少B．保持圆环水平并在磁场中上下移动C．保持圆环水平并在磁场中左右移动D．保持圆环水平并使圆环绕过圆心的竖直轴转动5．如图所示，半径为R的导线环对心、匀速穿过半径也为R的匀强磁场区域，关于导线环中的感应电流随时间的变化关系，下列图象中（以逆时针方向的电流为正）最符合实际的是（）A．B．C．D．6．在某交流电路中，有一个正在工作的理想变压器，如图所示，它的原线圈的匝数n1=600匝，副线圈的匝数n2=120匝.交流电源的电动势e=311sin100πt（V）（不考虑其内阻），电压表和电流表对电路的影响可忽略不计，原线圈串联一个额定电流为0.2A的保险丝，副线圈接有电阻R.为保证保险丝不被烧断，则（）A．副线圈电路消耗的电功率不能超过31WB．副线圈中电流的最大值不能超过1AC．副线圈电路中的电阻R的阻值不能小于44ΩD．副线圈电路中电压表的读数为62V7．如图所示，边长为L 、匝数为N 的正方形闭合线abcd 圈绕对称轴OO'匀速转动，角速度为w ，空间中只有OO'左侧存在垂直于纸面向里的匀强磁场，磁感应强度为B 。

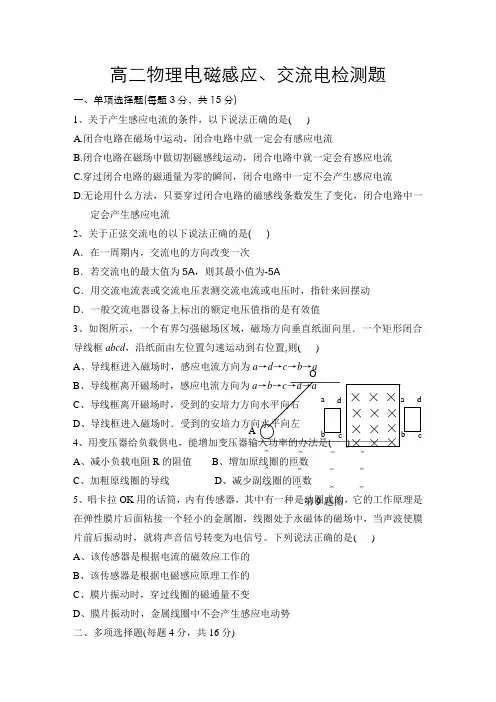

高二物理电磁感应、交流电检测题
