电磁感应单元测试题含详细答案

《电磁感应》单元测试一、 选择题(4*10=40)1、下列说法正确的是（ ）A ．安培发现了电流的磁效应B ．奥斯特发现了电荷之间的相互作用规律C ．法拉第发现了电磁感应定律D ．库伦找到了判断感应电流方向的方法 2、关于电磁感应，下列说法正确的是（ ）A ．导体相对磁场运动，导体内一定会产生感应电流B ．导体作切割磁感线运动，导体内一定会产生感应电流C ．闭合电路在磁场中作切割磁感线运动，电路中一定会产生感应电流D ．穿过闭合电路的磁通量发生变化，电路中一定会产生感应电流 3、闭合线圈中感应电流大小与穿过线圈的磁通量之间的关系的下列说法，可能的是（ ）A ．穿过线圈的磁通量很大而感应电流为零B ．穿过线圈的磁通量很小而感应电流很大C ．穿过线圈的磁通量变化而感应电流不变D ．穿过线圈的磁通量变化而感应电流为零4、关于自感电动势的大小，下列说法正确的是（ ）A ．跟通过线圈的电流大小有关B ．跟线圈中的电流变化大小有关C ．跟线圈中的电流变化快慢有关D ．跟穿过线圈的磁通量大小有5、如图所示的电路中，A 1和A 2是完全相同的灯泡，线圈L 的电阻可以忽略．下列说法中正确的是（ ）A．合上开关S 接通电路时，A 2先亮，A 1后亮，最后一样亮 B．合上开关S 接通电路时，A 1和A 2始终一样亮C．断开开关S 切断电路时，A 2立刻熄灭，A 1过一会儿才熄灭 D．断开开关S 切断电路时，A 1和A 2都要过一会儿才熄灭6、如图所示，单匝矩形线圈abcd 在外力作用下以速度向右匀速进入匀强磁场，第二次以速度进入同一匀强磁场，则两次相比较（ ） A．第二次与第一次线圈中最大电流之比为2：l B．第二次与第一次外力做功的最大功率之比为2：1 C．第二次全部进入磁场和第一次全部进入磁场线圈中产生的热量之比为8：lD．第二次全部进入磁场和第一次全部进入磁场，通过线圈中同一横截面的电荷量之比 为2：17、如图所示，e f、gh 为两水平放置相互平行的金属导轨,a b、cd 为搁在导轨上的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时，关于两金属棒的运动情况的描述正确的是（ ）A ．如果下端是N 极，两棒向外运动B ．如果下端是S 极，两棒向外运动C ．不管下端是何极性，两棒均向外相互远离D ．不管下端是何极性，两棒均相互靠近8、穿过单匝闭合线圈的磁通量每秒钟均匀地增大2 Wb ，则( )A ．线圈中的感应电动势将均匀增大B ．线圈中的感应电流将均匀增大C ．线圈中的感应电动势将保持2 V 不变D ．线圈中的感应电流将保持2 A 不变9、如图所示，矩形线框在磁场内做的各种运动中，能够产生感应电流的是（ ）ABCD10、如图，在同一铁芯上绕两个线圈A 和B，单刀双掷开关S 原来接触点1，现在把它扳向触点2，则在开关S 断开1和闭合2的过程中，流过电阻R 中电流的方向是：（ ）A．先由P 到Q，再由Q 到P B．先由Q 到P，再由P 到Q C．始终是由Q 到P D．始终是由P 到Q 二、填空题（2*10=20）11、一水平放置的矩形线框abcd 在条形磁铁的S极附近下落，在下落过程中，线框平面保持水平，如图4-55所示，位置1和3都靠近位置2．则线框从位置1到位置2的过程中，线框内_______感应电流，因为穿过线框的磁通量_______，从位置2到位置3的过程中，线框内_______感应电流，因为穿过线框的磁通量_________。

物理高三单元测试9《电磁感应》一．选择题（共15题）1．如图所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一个磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路里产生感应电流的是( )A.ab向右运动，同时使θ减小B.使磁感应强度B减小，θ角同时也减小C.ab向左运动，同时增大磁感应强度BD.ab向右运动，同时增大磁感应强度B和θ角(0°<θ<90°)2.如图所示，为早期制作的发电机及电动机的示意图，A盘和B盘分别是两个可绕固定转轴转动的铜盘，用导线将A盘的中心和B盘的边缘连接起来，用另一根导线将B盘的中心和A盘的边缘连接起来.当A盘在外力作用下转动起来时，B盘也会转动.则下列说法中错误的是( )A.不断转动A盘就可以获得持续的电流，其原因是将整个铜盘看成沿径向排列的无数根铜条，它们做切割磁感线运动，产生感应电动势B.当A盘转动时，B盘也能转动的原因是电流在磁场中受到力的作用，此力对转轴有力矩C.当A盘顺时针转动时，B盘逆时针转动D.当A盘顺时针转动时，B盘也顺时针转动3.如图所示，L为一自感系数很大的有铁芯的线圈，电压表与线圈并联接入电路，在下列哪种情况下，有可能使电压表损坏(电压表量程为3 V)( )A.开关S闭合的瞬间B.开关S闭合电路稳定时C.开关S断开的瞬间D.以上情况都有可能损坏电压表4．边长为L的正方形导线框在水平恒力F作用下运动，穿过方向如图所示的有界匀强磁场区域．磁场区域的宽度为d（d>L）．已知ab边进入磁场时，线框的加速度恰好为零．则线框进入磁场的过程和从磁场另一侧穿出的过程相比较，正确的是A．金属框中产生的感应电流方向相反B．金属框所受的安培力方向相反C．进入磁场过程通过导线横截面的电量少于穿出磁场过程通过导线横截面的电量D．进入磁场过程的发热量少于穿出磁场过程的发热量5.在图(a)、(b)、(c)中除导体棒ab可动外，其余部分均固定不动，(a)图中的电容器C原来不带电，设导体棒、导轨和直流电源的电阻均可忽略，导体棒和导轨间的摩擦也不计.图中装置均在水平面内，且都处于方向垂直水平面(即纸面)向下的匀强磁场中，导轨足够长，今给导体棒ab一个向右的初速度v0，导体棒的最终运动状态是( )A.三种情况下，导体棒ab最终都是匀速运动B.图(a)、(c)中ab棒最终将以不同的速度做匀速运动；图(b)中ab棒最终静止C.图(a)、(c)中，ab棒最终将以相同的速度做匀速运动D.三种情况下，导体棒ab最终均静止6．如图所示，在水平面内固定一个“U”形金属框架，框架上置一金属杆ab，不计它们间的摩擦，在竖直方向有匀强磁场，则（）A．若磁场方向竖直向上并增大时，杆ab将向右移动B．若磁场方向竖直向上并减小时，杆ab将向右移动C．若磁场方向竖直向下并增大时，杆ab将向右移动D．若磁场方向竖直向下并减小时，杆ab将向右移动7.(2011·韶关模拟)如图是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流.各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中表示正确的是( )8.电阻R、电容器C与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，N极朝下，如图所示，现使磁铁开始下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是( )A.从a到b，上极板带正电B.从a到b，下极板带正电C.从b到a，上极板带正电D.从b到a，下极板带正电9.如图所示，一根长导线弯成“n”形，通以直流电I，正中间用不计长度的一段绝缘线悬挂一金属环C，环与导线处于同一竖直平面内，在电流I增大的过程中，下列叙述错误的是( )A.金属环C中无感应电流产生B.金属环C中有沿逆时针方向的感应电流产生C.悬挂金属环C的竖直线拉力变大D.金属环C仍能保持静止状态10．如图所示，两个线圈套在同一个铁芯上，线圈的绕向如图.左线圈连着平行导轨M和N，导轨电阻不计，在导轨垂直方向上放着金属棒ab，金属棒处于垂直纸面向外的匀强磁场中，下列说法中正确的是 ( )A.当金属棒向右匀速运动时，a点电势高于b点，c点电势高于d点B.当金属棒向右匀速运动时，b点电势高于a点，c点与d点等电势C.当金属棒向右加速运动时，b点电势高于a点，c点电势高于d点D.当金属棒向右加速运动时，b点电势高于a点，d点电势高于c点11．(2011·皖南八校联考)如图所示，一半圆形铝框处在水平向外的非匀强磁场中，场中各点的磁感应强度为B y＝B0y＋c，y为该点到地面的距离，c为常数，B0为一定值．铝框平面与磁场垂直，直径ab水平，(空气阻力不计)铝框由静止释放下落的过程中()A．铝框回路磁通量不变，感应电动势为0B．回路中感应电流沿顺时针方向，直径ab两点间电势差为0C．铝框下落的加速度大小一定小于重力加速度gD．直径ab受安培力向上，半圆弧ab受安培力向下，铝框下落加速度大小可能等于g12．一长直铁芯上绕有一固定线圈M，铁芯右端与一木质圆柱密接，木质圆柱上套有一闭合金属环N，N可在木质圆柱上无摩擦移动．M连接在如图所示的电路中，其中R为滑动变阻器，E1和E2为直流电源，S 为单刀双掷开关．下列情况中，可观测到N 向左运动的是( )A ．在S 断开的情况下，S 向a 闭合的瞬间B ．在S 断开的情况下，S 向b 闭合的瞬间C ．在S 已向a 闭合的情况下，将R 的滑动头向c 端移动时D ．在S 已向a 闭合的情况下，将R 的滑动头向d 端移动时13.（2011·上海高考物理·T20）如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布。

第十二章电磁感应章末自测时间：90分钟满分：100分第Ⅰ卷选择题一、选择题(本题包括10小题，共40分，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，错选或不选的得0分)图11．如图1所示，金属杆ab、cd可以在光滑导轨PQ和RS上滑动，匀强磁场方向垂直纸面向里，当ab、cd分别以速度v1、v2滑动时，发现回路感生电流方向为逆时针方向，则v1和v2的大小、方向可能是()A．v1>v2，v1向右，v2向左B．v1>v2，v1和v2都向左C．v1＝v2，v1和v2都向右D．v1＝v2，v1和v2都向左解析：因回路abdc中产生逆时针方向的感生电流，由题意可知回路abdc的面积应增大，选项A、C、D错误，B正确．答案：B图22．(2009年河北唐山高三摸底)如图2所示，把一个闭合线圈放在蹄形磁铁两磁极之间(两磁极间磁场可视为匀强磁场)，蹄形磁铁和闭合线圈都可以绕OO′轴转动．当蹄形磁铁匀速转动时，线圈也开始转动，当线圈的转动稳定后，有()A．线圈与蹄形磁铁的转动方向相同B．线圈与蹄形磁铁的转动方向相反C．线圈中产生交流电D．线圈中产生为大小改变、方向不变的电流解析：本题考查法拉第电磁感应定律、楞次定律等考点．根据楞次定律的推广含义可知A正确、B错误；最终达到稳定状态时磁铁比线圈的转速大，则磁铁相对图3线圈中心轴做匀速圆周运动，所以产生的电流为交流电．答案：AC3．如图3所示，线圈M和线圈P绕在同一铁芯上．设两个线圈中的电流方向与图中所标的电流方向相同时为正．当M中通入下列哪种电流时，在线圈P中能产生正方向的恒定感应电流()解析：据楞次定律，P中产生正方向的恒定感应电流说明M中通入的电流是均匀变化的，且方向为正方向时应均匀减弱，故D正确．答案：D图44．(2008年重庆卷)如图4所示，粗糙水平桌面上有一质量为m的铜质矩形线圈，当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力N及在水平方向运动趋势的正确判断是()A．N先小于mg后大于mg，运动趋势向左B．N先大于mg后小于mg，运动趋势向左C．N先小于mg后大于mg，运动趋势向右D．N先大于mg后小于mg，运动趋势向右解析：由题意可判断出在条形磁铁等高快速经过线圈时，穿过线圈的磁通量是先增加后减小，根据楞次定律可判断：在线圈中磁通量增大的过程中，线圈受指向右下方的安培力，在线圈中磁通量减小的过程中，线圈受指向右上方的安培力，故线圈受到的支持力先大于mg 后小于mg，而运动趋势总向右，D正确．答案：D5．如图5(a)所示，圆形线圈P静止在水平桌面上，其正上方悬挂一相同线圈Q，P和Q 共轴，Q中通有变化电流，电流随时间变化的规律如图(b)所示，P所受的重力为G，桌面对P的支持力为F N，则()图5A．t1时刻F N＞G B．t2时刻F N>GC．t3时刻F N<G D．t4时刻F N＝G3 / 8解析：t 1时刻，Q 中电流正在增大，穿过P 的磁通量增大，P 中产生与Q 方向相反的感应电流，反向电流相互排斥，所以F N >G ；t 2时刻Q 中电流稳定，P 中磁通量不变，没有感应电流，F N ＝G ；t 3时刻Q 中电流为零，P 中产生与Q 在t 3时刻前方向相同的感应电流，而Q 中没有电流，所以无相互作用，F N ＝G ；t 4时刻，P 中没有感应电流，F N ＝G.答案：AD6．用相同导线绕制的边长为L 或2L 的四个闭合导体线框，以相同的速度匀速进入右侧匀强磁场，如图6所示．在每个线框进入磁场的过程中，M 、N 两点间的电压分别为U a 、U b 、U c 和U d .下列判断正确的是( )图6A ．U a <U b <U c <U dB ．U a <U b <U d <U cC ．U a ＝U b <U d ＝U cD ．U b <U a <U d <U c解析：线框进入磁场后切割磁感线，a 、b 产生的感应电动势是c 、d 电动势的一半．而不同的线框的电阻不同．设a 线框电阻为4r ，b 、c 、d 线框的电阻分别为6r 、8r 、6r .则U a＝BL v ·3r 4r ＝3BL v 4，U b ＝BL v ·5r 6r ＝5BL v 6，U c ＝B 2L v ·6r 8r ＝3BL v 2，U d ＝B 2L v ·4r 6r ＝4Bl v 3.所以B 正确． 答案：B图77．(2009年安徽皖南八校联考)如图7所示，用一块金属板折成横截面为“”形的金属槽放置在磁感应强度为B 的匀强磁场中，并以速度v 1向右匀速运动，从槽口右侧射入的带电微粒的速度是v 2，如果微粒进入槽后恰能做匀速圆周运动，则微粒做匀速圆周运动的轨道半径r 和周期T 分别为( )A.v 1v 2g ，2πv 2gB.v 1v 2g ，2πv 1gC.v 1g ，2πv 1gD.v 1g ，2πv 2g 解析：金属板折成“”形的金属槽放在磁感应强度为B 的匀强磁场中，并以速度v 1向右匀速运动时，左板将切割磁感线，上、下两板间产生电势差，由右手定则可知上板为正，下板为负，E ＝U d ＝Bl v 1l＝B v 1，微粒做匀速圆周运动，则重力等于电场力，方向相反，故有m ＝qE g ＝qB v 1g ，向心力由洛伦兹力提供，所以q v 2B ＝m v 22r ，得r ＝m v 2qB ＝v 1v 2g ，周期T ＝2πr v 2＝2πv 1g，故B 项正确．答案：B8．超导磁悬浮列车是利用超导体的抗磁作用使列车车体向上浮起，同时通过周期性地变换磁极方向而获得推进动力的新型交通工具．其推进原理可以简化为如图8所示的模型：在水平面上相距L 的两根平行直导轨间，有竖直方向等距离分布的匀强磁场B 1和B 2，且B 1＝B 2＝B ，每个磁场的宽度都是l ，相间排列，所有这些磁场都以相同的速度向右匀速运动，这时跨在两导轨间的长为L 、宽为l 的金属框abcd (悬浮在导轨上方)在磁场力作用下也将会向右运动．设金属框的总电阻为R ，运动中所受到的阻力恒为F f ，金属框的最大速度为v m ，则磁场向右匀速运动的速度v 可表示为( )图8A ．v ＝(B 2L 2v m －F f R )/B 2L 2B ．v ＝(4B 2L 2v m ＋F f R )/4B 2L 2C ．v ＝(4B 2L 2v m －F f R )/4B 2L 2D ．v ＝(2B 2L 2v m ＋F f R )/2B 2L 2解析：导体棒ad 和bc 各以相对磁场的速度(v －v m )切割磁感线运动．由右手定则可知回路中产生的电流方向为abcda ，回路中产生的电动势为E ＝2BL (v －v m )，回路中电流为I ＝2BL (v －v m )/R ，由于左右两边ad 和bc 均受到安培力，则合安培力为F 合＝2×BLI ＝4B 2L 2(v －v m )/R ，依题意金属框达到最大速度时受到的阻力与安培力平衡，则F f ＝F 合，解得磁场向右匀速运动的速度v ＝(4B 2L 2v m ＋F f R )/4B 2L 2，B 对．答案：B9．矩形导线框abcd 放在匀强磁场中，磁感线方向与线圈平面垂直，磁感应强度B 随时间变化的图象如图9所示，t ＝0时刻，磁感应强度的方向垂直纸面向里．在0～4 s 时间内，线框中的感应电流(规定顺时针方向为正方向)、ab 边所受安培力(规定向上为正方向)随时间变化的图象分别为下图中的( )图9解析：在0～1 s 内，穿过线框中的磁通量为向里的减少，由楞次定律，感应电流的磁场垂直纸面向里．由安培定则，线框中感应电流的方向为顺时针方向. 由法拉第电磁感应定律，E =n ΔB ·S Δt ，E 一定，由I =E R，故I 一定，由左手定则，ab 边受的安培力向上．由于磁场变弱，故安培力变小．同理可判出在1～2 s 内，线框中感应电流的方向为顺时针方向，ab 边受的安培力为向下的变强.2～3 s 内，线框中感应电流的方向为逆时针方向，ab 边受的安培力为向上的变弱，因此选项AD 对．答案：AD10．如图10甲所示，用裸导体做成U 形框架abcd ，ad 与bc 相距L ＝0.2 m ，其平面与水平面成θ＝30°角．质量为m ＝1 kg 的导体棒PQ 与ad 、bc 接触良好，回路的总电阻为R ＝5 / 81 Ω.整个装置放在垂直于框架平面的变化磁场中，磁场的磁感应强度B 随时间t 的变化情况如图乙所示(设图甲中B 的方向为正方向)．t ＝0时，B 0＝10 T ，导体棒PQ 与cd 的距离x 0＝0.5 m ．若PQ 始终静止，关于PQ 与框架间的摩擦力大小在0～t 1＝0.2 s 时间内的变化情况，下面判断正确的是( )图10 A ．一直增大B ．一直减小C ．先减小后增大D ．先增大后减小解析：由图乙，ΔB Δt ＝B 0t 1＝50 T/s ，t ＝0时，回路所围面积S ＝Lx 0＝0.1 m 2，产生的感应电动势E ＝ΔB ·S Δt ＝5 V ，I ＝E R＝5 A ，安培力F ＝B 0IL ＝10 N ，方向沿斜面向上．而下滑力mg sin30°＝5 N ，小于安培力，故刚开始摩擦力沿斜面向下．随着安培力减小，沿斜面向下的摩擦力也减小，当安培力等于mg sin30°时，摩擦力为零．安培力再减小，摩擦力变为沿斜面向上且增大，故选项C 对．答案：C第Ⅱ卷 非选择题二、填空与实验题(本题包括2小题，共12分．把答案填在相应的横线上或按题目要求作答)图1111．如图11所示，有一弯成θ角的光滑金属导轨POQ ，水平放置在磁感应强度为B 的匀强磁场中，磁场方向与导轨平面垂直．有一金属棒MN 与导轨的OQ 边垂直放置，金属棒从O 点开始以加速度a 向右运动，求t 秒末时，棒与导轨所构成的回路中的感应电动势是________．解析：该题求的是t 秒末感应电动势的瞬时值，可利用公式E ＝B l v 求解．开始运动t 秒末时，金属棒切割磁感线的有效长度为L ＝OD tan θ＝12at 2tan θ. 根据运动学公式，这时金属棒切割磁感线的速度为v ＝at .由题知B 、L 、v 三者互相垂直，有E ＝BL v ＝12Ba 2t 3tan θ，即金属棒运动t 秒末时，棒与导轨所构成的回路中的感应电动势是E ＝12Ba 2t 3tan θ. 答案：12Ba 2t 3tan θ图1212．如图12所示，有一闭合的矩形导体框，框上M 、N 两点间连有一电压表，整个装置处于磁感应强度为B 的匀强磁场中，且框面与磁场方向垂直．当整个装置以速度v 向右匀速平动时，M 、N 之间有无电势差？________(填“有”或“无”)，电压表的示数为________．解析：当矩形导线框向右平动切割磁感线时，AB 、CD 、MN 均产生感应电动势，其大小均为BL v ，根据右手定则可知，方向均向上．由于三个边切割产生的感应电动势大小相等，方向相同，相当于三个相同的电源并联，回路中没有电流，而电压表是由电流表改装而成的，当电压表中有电流通过时，其指针才会偏转．既然电压表中没有电流通过，其示数应为零．也就是说，M 、N 之间虽有电势差BL v ，但电压表示数为零．答案：有 0三、计算题(本题包括4小题，共48分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)图1313．如图13所示是一种测量通电线圈中磁场的磁感应强度B 的装置，把一个很小的测量线圈A 放在待测处，线圈与测量电荷量的冲击电流计G 串联，当用双刀双掷开关S 使螺线管的电流反向时，测量线圈中就产生感应电动势，从而引起电荷的迁移，由表G 测出电荷量Q ，就可以算出线圈所在处的磁感应强度B .已知测量线圈的匝数为N ，直径为d ，它和表G 串联电路的总电阻为R ，则被测出的磁感应强度B 为多大？解析：当双刀双掷开关S 使螺线管的电流反向时，测量线圈中就产生感应电动势，根据法拉第电磁感应定律可得：E ＝N ΔΦΔt ＝N 2Bπ(d 2)2Δt由欧姆定律和电流的定义得：I ＝E R ＝Q Δt ，即Q ＝E RΔt 联立可解得：B ＝2QR πNd 2. 答案：2QR πNd 27 / 8图1414．如图14所示，线圈内有理想边界的磁场，开始时磁场的磁感应强度为B 0.当磁场均匀增加时，有一带电微粒静止于平行板(两板水平放置)电容器中间，若线圈的匝数为n ，平行板电容器的板间距离为d ，粒子的质量为m ，带电荷量为q .(设线圈的面积为S)求：(1)开始时穿过线圈平面的磁通量的大小．(2)处于平行板电容器间的粒子的带电性质．(3)磁感应强度的变化率．解析：(1)Φ＝B 0S .(2)由楞次定律，可判出上板带正电，故推出粒子应带负电．(3)E ＝n ΔΦΔt ，ΔΦ＝ΔB ·S ， q ·E d ＝mg ，联立解得：ΔB Δt ＝mgd nqS. 答案：(1)B 0S (2)负电 (3)ΔB Δt ＝mgd nqS15．用密度为d 、电阻率为ρ、横截面积为A 的薄金属条制成边长为L 的闭合正方形框abb ′a ′.如图15所示，金属方框水平放在磁极的狭缝间，方框平面与磁场方向平行．图15设匀强磁场仅存在于相对磁极之间，其他地方的磁场忽略不计．可认为方框的aa ′边和bb ′边都处在磁极间，极间磁感应强度大小为B .方框从静止开始释放，其平面在下落过程中保持水平(不计空气阻力)．(1)求方框下落的最大速度v m (设磁场区域在竖直方向足够长)；(2)当方框下落的加速度为g 2时，求方框的发热功率P ； (3)已知方框下落时间为t 时，下落高度为h ，其速度为v t (v t <v m )．若在同一时间t 内，方框内产生的热与一恒定电流I 0在该框内产生的热相同，求恒定电流I 0的表达式．解析：(1)由题意可知，方框质量和电阻分别为：m ＝4LAd ；R ＝ρ4L A当方框所受安培力F ＝G 时，方框达到最大速度v m方框下落速度为v m 时，产生的感应电动势E ＝B ·2L ·v m感应电流I ＝B ·2L ·v m R ＝BA v m 2ρ安培力F ＝BI ·2L ＝B 2AL v m ρG ＝mg ＝4LAdg ，方向竖直向下由：B 2AL ρv m＝4LAdg 得：方框下落的最大速度v m ＝4ρd B 2g . (2)当方框加速度为g 2时，根据牛顿第二定律得： mg －BI ·2L ＝m g 2，得：I ＝mg 4BL ＝Adg B ，则方框的发热功率：P ＝I 2R ＝4ρALd 2g 2B 2. (3)在整个过程中，由能量守恒定律：mgh ＝12m v 2t ＋I 20Rt解得：I 0＝mRt (gh －12v 2t )将m 、R 代入上式，得：I 0＝A dρt (gh －12v 2t ).答案：(1)4ρd B 2g (2)4ρALd 2g 2B 2(3)I 0＝A dρt (gh －12v 2t )。

高二物理《电磁感应》测试题（一）1．关于磁通量的概念，下面说法正确的是（ ）A ．磁感应强度越大的地方，穿过线圈的磁通量也越大B ．磁感应强度大的地方，线圈面积越大，则穿过线圈的磁通量也越大C ．穿过线圈的磁通量为零时，磁通量的变化率不一定为零D ．磁通量的变化，不一定由于磁场的变化产生的 2．下列关于电磁感应的说法中正确的是（ ）A ．只要闭合导体与磁场发生相对运动，闭合导体内就一定产生感应电流B ．只要导体在磁场中作用相对运动，导体两端就一定会产生电势差C ．感应电动势的大小跟穿过回路的磁通量变化成正比D ．闭合回路中感应电动势的大小只与磁通量的变化情况有关而与回路的导体材料无关5．如图1所示，一闭合金属圆环用绝缘细绳挂于O 点，将圆环拉离平衡位置并释放， 圆环摆动过程中经过匀强磁场区域，则（空气阻力不计） （ ）A ．圆环向右穿过磁场后，还能摆至原高度B ．在进入和离开磁场时，圆环中均有感应电流C ．圆环进入磁场后离平衡位置越近速度越大，感应电流也越大D ．圆环最终将静止在平衡位置6．如图（2），电灯的灯丝电阻为2Ω，电池电动势为2V ，内阻不计，线圈匝数足够多，其直流电阻为3Ω．先合上电键K ，稳定后突然断开K ，则下列说法正确的是（ ） A ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相同 B ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相反C ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前方向相同D ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前方向相反 7．如果第6题中，线圈电阻为零，当K 突然断开时，下列说法正确的是（ ） A ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相同 B ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相反 C ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前相同 D ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前相反8．如图（3），一光滑的平面上，右方有一条形磁铁，一金属环以初速度V 沿磁铁的中线向右滚动，则以下说法正确的是（ ）A 环的速度越来越小B 环保持匀速运动C 环运动的方向将逐渐偏向条形磁铁的N 极D 环运动的方向将逐渐偏向条形磁铁的S 极 9．如图（4）所示，让闭合矩形线圈abcd 从高处自由下落一段距离后进入匀强磁场，从bc 边开始进入磁场到ad 边刚进入磁场的这一段时间里，图（5）所示的四个V 一t 图象中，肯定不能表示线圈运动情况的是 （ ）10．如图（6）所示，水平放置的平行金属导轨左边接有电阻R ，轨abv 。

九年级物理下册电磁感应单元考试试题及答案
电磁感应发电机
1、闭合电路的________ 在磁场里做__________运动时，导体中就会发生电流，这种现象叫做电磁感应。

应用这一现象可以制成发电机，完成了______能转化为________能。

2、如图是一种防汛报警器的表示图，S是触点开关，B是一个漏斗形的圆筒，外面有个浮子A。

请观察说明这种报警器在设计中运用到的物理知识(填出两项)：(a)___________ _;(b)____________。

3、迷信家经过临时研讨，发现了电和磁的联络，其中最重要的两种研讨如上图所示。

⑴ 甲图是研讨_________ 现象的装置，依据这一现象制了________机。

⑵ 乙图是研讨_____________的装置，依据这一现象制成了_________机。

[来源:学.科.网Z.X.X.K]
4、微型电扇的外部结构如下图。

在完整的微型电扇的插头处接一只发光二极管，用手旋转叶片，将发现二极管发光，这说明_____________;微型电扇接入电路中能转动，其任务原理是__________________________。

5、在如下图的实验装置中，玻璃球内的导线是分开的，小磁针处于运动形状.当用酒精灯把玻璃球加热到红炽形状时，发现小磁针发作了偏转;依据以上现象可知，当把玻璃
球加热到红炽形状时，玻璃变成了_____体，此时小磁针的______极将向螺线管偏转;小磁针和螺线管间的相互作用是经过________发作的.玻璃球内能的改动是经过________的方法完成的.。

第二章电磁感应单元测试题（解析版）第I卷（选择题）一、选择题（共48分）1．如图所示，长直导线与闭合金属线框位于同一平面内。

当长直导线中的电流增大时，下列叙述线框中感应电流的方向与所受安培力方向正确的是（）A．感应电流方向为顺时针，线框受安培力的合力方向向左B．感应电流方向为逆时针，线框受安培力的合力方向向右C．感应电流方向为顺时针，线框受安培力的合力方向向右D．感应电流方向为逆时针，线框受安培力的合力方向向左2．高频加热是一种利用电磁感应来加热材料的方式，其基本原理如图所示，给线圈两端ab通电，然后将材料棒放进线圈中，就能在材料内部产生涡流，达到加热的效果下列说法正确的是（）A．材料棒一般是金属等导体B．材料棒是绝缘体也能有很好的加热效果C．线圈两端接恒定电流D．材料棒的发热主要是因为线圈通电发热热传导引起3．如图所示，边长为a的导线框ABCD处于磁感应强度为B0的匀强磁场中，BC边与磁场右边界重合．现发生以下两个过程：一是仅让线框以垂直于边界的速度v匀速向右运动；二是仅使磁感应强度随时间均匀变化。

若导线框在上述两个过程中产生的感应电流大小相等，则磁感应强度随时间的变化率为（）A ．02B v a B ．0B v aC ．02B v aD ．04B v a4．如图所示，在足够大的磁感应强度大小为B 、方向垂直纸面向里的匀强磁场中，有一根长度为L 的导体棒AC 。

第一次以垂直棒的速度v 在纸面内匀速拉动导体棒；第二次以A 点为轴在纸面内顺时针转动导体棒，若这两种情况下导体棒产生的感应电动势相同，则第二次转动的角速度为（ ）A ．2v LB ．v LC ．2v LD ．4v L5．如图所示，两个相同的灯泡L 1、L 2，分别与定 值电阻R 和自感线圈L 串联，自感线圈的自感系数很大，闭合电键S ，电路稳定后两灯泡均正常发光。

下列说法正确的是（ ）A ．闭合电键S 后，灯泡L 2逐渐变亮B ．断开电键S 后，电流方向由B 向A 逐渐减小C ．断开电键S 后，灯泡L 1 L 2都逐渐变暗D ．断开电键S 后，灯泡L 1逐渐变暗，L 2立即熄灭6．如图所示的电路中有L 1和L 2两个完全相同的灯泡，线圈L 的电阻忽略不计，下列说法中正确的是（ ）A ．闭合S 时，L 2先亮，L 1后亮，最后一样亮B ．断开S 时，L 2立刻熄灭，L 1过一会儿熄灭C ．L 1中的电流始终从a 到bD ．L 2中的电流始终从c 到d7．如图所示，两光滑的平行导轨固定在绝缘水平面上，整个空间存在竖直向上的匀强磁场，两导体棒ab cd 、垂直地放在导轨上与导轨始终保持良好的接触，现该导体棒ab cd 、水平方向的速度分别为12v v 、，取水平向右的方向为正方向。

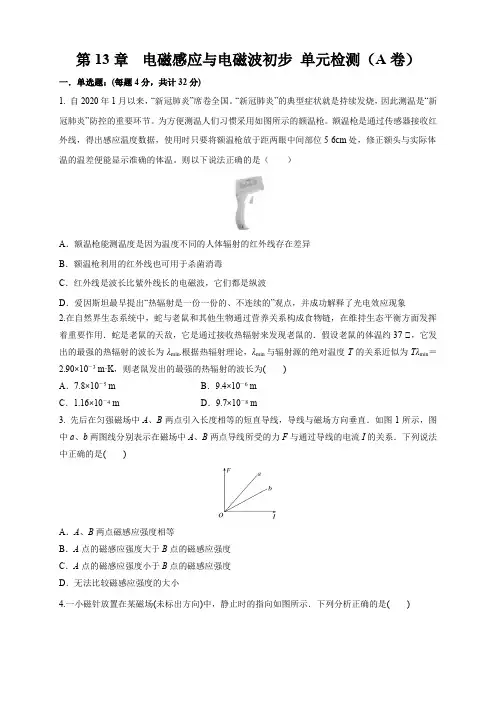

第13章电磁感应与电磁波初步单元检测（A卷）一．单选题：(每题4分，共计32分)1.自2020年1月以来，“新冠肺炎”席卷全国。

“新冠肺炎”的典型症状就是持续发烧，因此测温是“新冠肺炎”防控的重要环节。

为方便测温人们习惯采用如图所示的额温枪。

额温枪是通过传感器接收红外线，得出感应温度数据，使用时只要将额温枪放于距两眼中间部位5-6cm处，修正额头与实际体温的温差便能显示准确的体温。

则以下说法正确的是（）A．额温枪能测温度是因为温度不同的人体辐射的红外线存在差异B．额温枪利用的红外线也可用于杀菌消毒C．红外线是波长比紫外线长的电磁波，它们都是纵波D．爱因斯坦最早提出“热辐射是一份一份的、不连续的”观点，并成功解释了光电效应现象2.在自然界生态系统中，蛇与老鼠和其他生物通过营养关系构成食物链，在维持生态平衡方面发挥着重要作用．蛇是老鼠的天敌，它是通过接收热辐射来发现老鼠的．假设老鼠的体温约37 ℃，它发出的最强的热辐射的波长为λmin.根据热辐射理论，λmin与辐射源的绝对温度T的关系近似为Tλmin＝2.90×10－3 m·K，则老鼠发出的最强的热辐射的波长为()A．7.8×10－5 m B．9.4×10－6 mC．1.16×10－4 m D．9.7×10－8 m3. 先后在匀强磁场中A、B两点引入长度相等的短直导线，导线与磁场方向垂直．如图1所示，图中a、b两图线分别表示在磁场中A、B两点导线所受的力F与通过导线的电流I的关系．下列说法中正确的是()A．A、B两点磁感应强度相等B．A点的磁感应强度大于B点的磁感应强度C．A点的磁感应强度小于B点的磁感应强度D．无法比较磁感应强度的大小4.一小磁针放置在某磁场(未标出方向)中，静止时的指向如图所示．下列分析正确的是()A．S极指向该点磁场方向B．N极指向该点磁场方向C．该磁场是匀强磁场D．a点的磁场方向水平向右5.如图所示，带负电的金属环绕轴OO'以角速度ω匀速旋转，在环左侧轴线上的小磁针最后平衡时的位置是A．N极竖直向上B．N极竖直向下C．N极沿轴线向左D．N极沿轴线向右6. 如图所示，两直导线中通以相同的电流I，矩形线圈位于两导线之间的实线位置℃，穿过线圈的磁通量为Φ.已知虚线位置℃与实线位置℃关于右边的直导线对称，虚线位置℃与两直导线的距离相等，虚线位置℃和虚线位置℃关于左边直导线对称，且与左边直导线的距离和实线位置℃与右边直导线的距离相等．现将线圈由实线位置移到图示各个虚线位置，则()A．将线圈由实线位置℃移到图示虚线位置℃时，磁通量大小不变B．将线圈由实线位置℃移到图示虚线位置℃时，磁通量变化大小为ΦC．将线圈由实线位置℃移到图示虚线位置℃时，磁通量变化为零D．将线圈由实线位置℃移到图示虚线位置℃时，磁通量大小不变7.如图所示，完全相同的甲、乙两个环形电流同轴平行放置，甲的圆心为O1，乙的圆心为O2，在两环圆心的连线上有a、b、c三点，其中aO1＝O1b＝bO2＝O2c，此时a点的磁感应强度大小为B1，b 点的磁感应强度大小为B2．当把环形电流乙撤去后，c点的磁感应强度大小为A ．212B B -B ．122B B -C ．21B B -D ．13B 8. 如图4所示，一个U 形金属导轨水平放置，其上放有一个金属导体棒ab ，有一磁感应强度为B 的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路里产生感应电流的是( )A.ab 向右运动，同时使θ减小B.使磁感应强度B 减小，θ角同时也减小C.ab 向左运动，同时增大磁感应强度BD.ab 向右运动，同时增大磁感应强度B 和θ角(0°<θ<90°) 二． 多选题（每题4分，共计16分）9.如图所示，关于磁铁、电流间的相互作用，下列说法正确的是( )A ．图甲中，电流不产生磁场，电流对小磁针力的作用是通过小磁针的磁场发生的B ．图乙中，磁体对通电导线的力的作用是通过磁体的磁场发生的C ．图丙中电流间的相互作用是通过电流的磁场发生的D ．图丙中电流间的相互作用是通过电荷的电场发生的 10.下列情况能产生感应电流的是( )A．如图甲所示，导体AB顺着磁感线运动B．如图乙所示，条形磁铁插入或拔出线圈时C．如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直接通时D．如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直接通，当改变滑动变阻器的阻值时11. 各磁场的磁感应强度B随时间t变化的情况如图所示，其中能产生持续电磁波的是()12.已知通电长直导线产生的磁场中某点的磁感应强度满足B＝k Ir(其中k为比例系数，I为电流强度，r为该点到直导线的距离)．现有四根平行的通电长直导线，其横截面积恰好在一个边长为L的正方形的四个顶点上，电流方向如图，其中A、C导线中的电流大小为I1，B、D导线中的电流大小为I2.已知A导线所受的磁场力恰好为零，则下列说法正确的是()A．电流的大小关系为I1＝2I2B．四根导线所受的磁场力都为零C．正方形中心O处的磁感应强度为零D．若移走A导线，则中心O处的磁场将沿OB方向三．实验题( 本题共2小题，共计16分)13. （8分）(1)实验“用DIS研究机械能守恒定律”的装置如图(a)所示，标尺盘中A、B、C、D为摆锤的四个位置，各点与最低点D的高度差已由计算机默认。

最新人教版高中物理选修3-2测试题及答案全套单元测评(一)电磁感应(时间：90分钟满分：100分)第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．)1．下列现象中，属于电磁感应现象的是()A．小磁针在通电导线附近发生偏转B．通电线圈在磁场中转动C．因闭合线圈在磁场中运动而产生的电流D．磁铁吸引小磁针解析：电磁感应是指“磁生电”的现象，而小磁针和通电线圈在磁场中转动，反映了磁场力的性质，所以A、B、D项不是电磁感应现象，C项是电磁感应现象．答案：C如图所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中不可行的是() A．将线框向左拉出磁场B．以ab边为轴转动(小于90°)C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)解析：将线框向左拉出磁场的过程中，线框的bc部分做切割磁感线运动，或者说穿过线框的磁通量减少，所以线框中将产生感应电流．当线框以ab边为轴转动时，线框的cd边的右半段在做切割磁感线运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流．当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框中会产生感应电流．如果转过的角度超过60°(60°～300°)，bc 边将进入无磁场区，那么线框中将不产生感应电流．当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形线框面积的一半的乘积)．答案：D如图所示，通电螺线管水平固定，OO′为其轴线，a、b、c三点在该轴线上，在这三点处各放一个完全相同的小圆环，且各圆环平面垂直于OO′轴．则关于这三点的磁感应强度B a、B b、B c的大小关系及穿过三个小圆环的磁通量Φa、Φb、Φc的大小关系，下列判断正确的是()A．B a＝B b＝B c，Φa＝Φb＝ΦcB．B a＞B b＞B c，Φa＜Φb＜ΦcC．B a＞B b＞B c，Φa＞Φb＞ΦcD．B a＞B b＞B c，Φa＝Φb＝Φc解析：根据通电螺线管产生的磁场特点可知B a＞B b＞B c，由Φ＝BS可得Φa ＞Φb＞Φc，故C项正确．答案：C如图所示，一均匀的扁平条形磁铁的轴线与圆形线圈在同一平面内，磁铁中心与圆心重合，为了在磁铁开始运动时在线圈中得到逆时针方向的感应电流，磁铁的运动方式应是()A．N极向纸内，S极向纸外，使磁铁绕O点转动B．N极向纸外，S极向纸内，使磁铁绕O点转动C．磁铁在线圈平面内顺时针转动D．磁铁在线圈平面内逆时针转动解析：当N极向纸内、S极向纸外转动时，穿过线圈的磁场由无到有并向里，感应电流的磁场应向外，电流方向为逆时针，A选项正确；当N极向纸外、S极向纸内转动时，穿过线圈的磁场向外并增加，电流方向为顺时针，B选项错误；当磁铁在线圈平面内绕O点转动时，穿过线圈的磁通量始终为零，因而不产生感应电流，C、D选项错误．答案：A5．穿过闭合回路的磁通量Φ随时间t变化的图象分别如图所示，下列关于回路中产生的感应电动势的论述，正确的是()①②③④A．图①中回路产生的感应电动势恒定不变B．图②中回路产生的感应电动势一直在变大C．图③中回路在0～t1时间内产生的感应电动势小于在t1～t2时间内产生的感应电动势D．图④中回路产生的感应电动势先变小再变大解析：图④中磁通量的变化率先变小后变大，因此，回路产生的感应电动势先变小再变大．答案：D6．(多选题)变压器的铁芯是利用薄硅钢片叠压而成的，而不是采用一整块硅钢，这是因为()A．增大涡流，提高变压器的效率B．减小涡流，提高变压器的效率C．增大铁芯中的电阻，以产生更多的热量D．增大铁芯中的电阻，以减小发热量解析：不使用整块硅钢而是采用很薄的硅钢片，这样做的目的是增大铁芯中的电阻，阻断涡流回路，来减少电能转化成铁芯的内能，提高效率是防止涡流而采取的措施．本题正确选项是BD.答案：BD7．(多选题如图所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金属导体棒a、b垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面．现用一平行于导轨的恒力F作用在a的中点，使其向上运动．若b始终保持静止，则它所受摩擦力可能()A．变为0B．先减小后不变C．等于F D．先增大再减小解析：导体棒a在恒力F作用下加速运动，最后匀速运动，闭合回路中产生感应电流，导体棒b受到安培力方向应沿斜面向上，且逐渐增大，最后不变．由力平衡可知，导体棒b受到的摩擦力先沿斜面向上逐渐减小，最后不变，所以选项A、B正确，选项C、D错误．答案：AB8．如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里，abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l，t＝0时刻，bc边与磁场区域左边界重合．现令线圈以向右的恒定速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a→b→c→d→a方向的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t的变化的图线是图中的()A BC D解析：0～lv段，由右手定则判断感应电流方向为a→d→c→b→a，大小逐渐增大；lv～2lv段，由右手定则判断感应电流方向为a→b→c→d→a，大小逐渐增大，故B选项正确．答案：B9．(多选题)如图所示，水平放置的平行金属导轨左边接有电阻R，轨道所在处有竖直向下的匀强磁场，金属棒ab横跨导轨，它在外力的作用下向右匀速运动，速度为v.若将金属棒的运动速度变为2v，(除R外，其余电阻不计，导轨光滑)则() A．作用在ab上的外力应增大到原来的2倍B．感应电动势将增大为原来的4倍C．感应电流的功率将增大为原来的2倍D．外力的功率将增大为原来的4倍解析：由平衡条件可知，F＝B2L2Rv，可见，将金属棒的运动速度变为2v时，作用在ab上的外力应增大到原来的2倍，外力的功率将增大为原来的4倍．答案：AD10．(多选题)如图所示，E为电池，L是电阻可忽略不计、自感系数足够大的线圈，D1、D2是两个规格相同且额定电压足够大的灯泡，S是控制电路的开关．对于这个电路，下列说法正确的是()A．刚闭合开关S的瞬间，通过D1、D2的电流大小相等B．刚闭合开关S的瞬间，通过D1、D2的电流大小不相等C．闭合开关S待电路达到稳定，D2熄灭，D1比原来更亮D．闭合开关S待电路达到稳定，再将S断开的瞬间，D2立即熄灭，D1闪亮一下再熄灭解析：由于线圈的电阻可忽略不计、自感系数足够大，在开关S闭合的瞬间线圈的阻碍作用很大，线圈中的电流为零，所以通过D1、D2的电流大小相等，A项正确、B项错误；闭合开关S待电路达到稳定时线圈短路，D1中电流为零，回路电阻减小，D2比原来更亮，C项错误；闭合开关S待电路达到稳定，再将S断开瞬间，D2立即熄灭，线圈和D1形成回路，D1闪亮一下再熄灭，D项正确．答案：AD如图所示，矩形线圈放置在水平薄木板上，有两块相同的蹄形磁铁，四个磁极之间的距离相等，当两块磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到木板的摩擦力方向是()A．先向左，后向右B．先向左、后向右、再向左C．一直向右D．一直向左解析：当两块磁铁匀速向右通过线圈时，线圈内产生感应电流，线圈受到的安培力阻碍线圈相对磁铁的向左运动，故线圈有相对木板向右运动的趋势，故受到的静摩擦力总是向左．选项D正确，A、B、C项错误．答案：D光滑曲面与竖直平面的交线是抛物线，如图所示，抛物线的方程为y ＝x 2，其下半部处在一个水平方向的匀强磁场中，磁场的上边界是y ＝a 的直线(如图中的虚线所示)．一个小金属块从抛物线上y ＝b (b >a )处以速度v 沿抛物线下滑，假设曲面足够长，则金属块在曲面上滑动的过程中产生的焦耳热总量是( )A ．mgbB.12m v 2 C ．mg (b －a ) D ．mg (b －a )＋12m v 2 解析：金属块进出磁场时，会产生涡流，部分机械能转化成焦耳热，所能达到的最高位置越来越低，当最高位置y ＝a 时，由于金属块中的磁通量不再发生变化，金属块中不再产生涡流，机械能也不再损失，金属块会在磁场中往复运动，此时的机械能为mga ，整个过程中减少的机械能为mg (b －a )＋12m v 2，全部转化为内能，所以D 项正确．答案：D第Ⅱ卷(非选择题，共52分)二、实验题(本题有2小题，共14分．请按题目要求作答)13．(6分)如图所示，在一根较长的铁钉上，用漆包线绕两个线圈A 和B .将线圈B 的两端与漆包线CD 相连，使CD 平放在静止的小磁针的正上方，与小磁针平行．试判断合上开关的瞬间，小磁针N 极的偏转情况？线圈A 中电流稳定后，小磁针又怎样偏转？解析：在开关合上的瞬间，线圈A内有了由小变大的电流，根据安培定则可判断出此时线圈A在铁钉内产生了一个由小变大的向右的磁场．由楞次定律可知，线圈B内感应电流的磁场应该阻碍铁钉内的磁场在线圈B内的磁通量的增加，即线圈B内感应电流的磁场方向是向左的．由安培定则可判断出线圈B 内感应电流流经CD时的方向是由C到D.再由安培定则可以知道直导线CD内电流所产生的磁场在其正下方垂直于纸面向里，因此，小磁针N极应该向纸内偏转．线圈A内电流稳定后，CD内不再有感应电流，所以，小磁针又回到原来位置．答案：在开关合上的瞬间，小磁针的N极向纸内偏转．(3分)当线圈A内的电流稳定以后，小磁针又回到原来的位置(3分)14．(8分)如图所示为“研究电磁感应现象”的实验装置，部分导线已连接．(1)用笔画线代替导线将图中未完成的电路连接好．(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么闭合电键后，将原线圈迅速插入副线圈的过程中，电流计指针将向________偏；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将向________偏．答案：(1)如图所示．(4分)(2)右(2分)左(2分)三、计算题(本题有3小题，共38分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)15．(10分)匀强磁场的磁感应强度B＝0.8 T，矩形线圈abcd的面积S＝0.5 m2，共10匝，开始B与S垂直且线圈有一半在磁场中，如图所示．(1)当线圈绕ab边转过60°时，线圈的磁通量以及此过程中磁通量的改变量为多少？(2)当线圈绕dc边转过60°时，求线圈中的磁通量以及此过程中磁通量的改变量．解析：(1)当线圈绕ab转过60°时，Φ＝BS⊥＝BS cos 60°＝0.8×0.5×12Wb＝0.2 Wb(此时的S⊥正好全部处在磁场中)．在此过程中S⊥没变，穿过线圈的磁感线条数没变，故磁通量变化量ΔΦ＝0. (5分)(2)当线圈绕dc 边转过60°时，Φ＝BS ⊥， 此时没有磁场穿过S ⊥，所以Φ＝0； 不转时Φ1＝B ·S2＝0.2 Wb ，转动后Φ2＝0，ΔΦ＝Φ2－Φ1＝－0.2 Wb ， 故磁通量改变了0.2 Wb. (5分) 答案：(1)0 (2)0.2 Wb16．(14分)两根光滑的长直金属导轨MN 、M ′N ′平行置于同一水平面内，导轨间距为l ，电阻不计，M 、M ′处接有如图20所示的电路，电路中各电阻的阻值均为R ，电容器的电容为C .长度也为l 、阻值同为R 的金属棒ab 垂直于导轨放置，导轨处于磁感应强度为B 、方向竖直向下的匀强磁场中．ab 在外力作用下向右匀速运动且与导轨保持良好接触，在ab 运动距离为x 的过程中，整个回路中产生的焦耳热为Q .求：(1)ab 运动速度v 的大小； (2)电容器所带的电荷量q .解析 (1)设ab 上产生的感应电动势为E ，回路中的电流为I ，ab 运动距离为x ，所用时间为t ，则有E ＝Bl v (2分) I ＝E4R(2分) t ＝xv (2分) Q ＝I 2(4R )t (2分)由上述方程得v ＝4QRB 2l 2x (2分)(2)设电容器两极板间的电势差为U ，则有U ＝IR ，电容器所带电荷量q ＝CU ，(2分) 解得q ＝CQRBlx (2分) 答案：(1)4QR B 2l 2x(2)CQRBlx17．(14分)如图所示，两足够长的光滑金属导轨竖直放置，相距为L ，一理想电流表与两导轨相连，匀强磁场与导轨平面垂直．一质量为m 、有效电阻为R 的导体棒在距磁场上边界h 处静止释放．导体棒进入磁场后，流经电流表的电流逐渐减小，最终稳定为I .整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻．求：(1)磁感应强度的大小B ；(2)电流稳定后，导体棒运动速度的大小v ； (3)流经电流表电流的最大值I m .解析：(1)电流稳定后，导体棒做匀速运动，受力平衡， 有F 安＝G ，即BIL ＝mg ①(2分)解得B ＝mgIL ②(2分)(2)由法拉第电磁感应定律得导体棒产生的感应电动势 E ＝BL v ③(1分)闭合电路中产生的感应电流I ＝ER ④(1分) 由②③④式解得v ＝I 2Rmg (2分)(3)由题意知，导体棒刚进入磁场时的速度最大，设为v m ， 由机械能守恒定律得12m v 2m ＝mgh (2分)感应电动势的最大值E m ＝Bl v m (1分) 感应电流的最大值I m ＝E mR (1分) 解得I m ＝mg 2ghIR .(2分)答案：(1)mgIL (2)I 2R mg (3)mg 2gh IR单元测评(二) 交变电流(时间：90分钟 满分：100分) 第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．) 1．在下图中，不能产生交变电流的是( )ABCD解析：矩形线圈绕着垂直于磁场方向的转轴做匀速圆周运动就产生交流电，而A图中的转轴与磁场方向平行，线圈中无电流产生，所以选A.答案：A2．闭合线圈在匀强磁场中匀速转动时，产生的正弦式交变电流i＝I m sin ωt.若保持其他条件不变，使线圈的匝数和转速各增加1倍，则电流的变化规律为()A．i′＝I m sin ωt B．i′＝I m sin 2ωtC．i′＝2I m sin ωt D．i′＝2I m sin 2ωt解析：由电动势的最大值知，最大电动势与角速度成正比，与匝数成正比，所以电动势最大值为4E m，匝数加倍后，其电阻也应该加倍，此时线圈的电阻为2R，根据欧姆定律可得电流的最大值为I m′＝4E m2R＝2I m，因此，电流的变化规律为i′＝2I m sin 2ωt.答案：D3.(多选题)如图是某种正弦式交变电压的波形图，由图可确定该电压的()A ．周期是0.01 sB ．最大值是311 VC ．有效值是220 VD ．表达式为u ＝220sin 100πt (V)解析：由波形图可知：周期T ＝0.02 s ，电压最大值U m ＝311 V ，所以有效值U ＝U m 2＝220 V ，表达式为u ＝U m sin 2πT t (V)＝311sin100πt (V)，故选项B 、C正确，选项A 、D 错误．答案：BC4.(多选题)如图所示，变频交变电源的频率可在20 Hz 到20 kHz 之间调节，在某一频率时，L 1、L 2两只灯泡的炽热程度相同．则下列说法中正确的是 ( )A ．如果将频率增大，L 1炽热程度减弱、L 2炽热程度加强B ．如果将频率增大，L 1炽热程度加强、L 2炽热程度减弱C ．如果将频率减小，L 1炽热程度减弱、L 2炽热程度加强D ．如果将频率减小，L 1炽热程度加强、L 2炽热程度减弱解析：某一频率时，两只灯泡炽热程度相同，应有两灯泡消耗的功率相同，频率增大时，感抗增大，而容抗减小，故通过A1的电流增大，通过A2的电流减小，故B项正确；同理可得C项正确，故选B、C.答案：BC5．(多选题)如图所示，在远距离输电过程中，若保持原线圈的输入功率不变，下列说法正确的是()A．升高U1会减小输电电流I2B．升高U1会增大线路的功率损耗C．升高U1会增大线路的电压损耗D．升高U1会提高电能的利用率解析：提高输电电压U1，由于输入功率不变，则I1将减小，又因为I2＝n1n2I1，所以I2将减小，故A项对；线路功率损耗P损＝I22R，因此功率损耗在减小，电压损失减小，故B项、C项错误；因线路损耗功率减小，因此利用率将升高，D项正确．答案：AD6．如图甲所示，a、b为两个并排放置的共轴线圈，a中通有如图乙所示的交变电流，则下列判断错误的是()甲乙A．在t1到t2时间内，a、b相吸B．在t2到t3时间内，a、b相斥C．t1时刻两线圈间作用力为零D．t2时刻两线圈间吸引力最大解析：t1到t2时间内，a中电流减小，a中的磁场穿过b且减小，因此b中产生与a同向的磁场，故a、b相吸，A选项正确；同理B选项正确；t1时刻a 中电流最大，但变化率为零，b中无感应电流，故两线圈的作用力为零，故C 选项正确；t2时刻a中电流为零，但此时电流的变化率最大，b中的感应电流最大，但相互作用力为零，故D选项错误．因此，错误的应是D.答案：D7．如图所示是四种亮度可调的台灯的电路示意图，它们所用的白炽灯泡相同，且都是“220 V40 W”，当灯泡所消耗的功率都调到20 W时，消耗功率最小的台灯是()ABCD解析：利用变阻器调节到20 W时，除电灯消耗电能外，变阻器由于热效应也要消耗一部分电能，使台灯消耗的功率大于20 W，利用变压器调节时，变压器的输入功率等于输出功率，本身不消耗电能，所以C中台灯消耗的功率最小．答案：C8．一电阻接一直流电源，通过4 A的电流时热功率为P，若换接一正弦交流电源，它的热功率变为P2，则该交流电电流的最大值为()A．4 A B．6 A C．2 A D．4 2 A解析：由P＝I2R得R＝PI2＝P16，接交流电时，P2＝I′2P16，2I′2＝16，I′＝42A，所以I m＝2I′＝4 A．应选A.答案：A9．(多选题)如图所示为两个互感器，在图中圆圈内a、b表示电表，已知电压比为100∶1，电流比为10∶1，电压表的示数为220 V，电流表的示数为10 A，则()A．a为电流表，b为电压表B．a为电压表，b为电流表C．线路输送电功率是2 200 WD．线路输送电功率是2.2×106 W解析：电压互感器应并联在电路中，并且是降压变压器，即图中a为电压互感器，由其读数知，输电线上的电压为22 000 V，同理可知输电线上的电流为100 A.答案：BD10．水电站向小山村输电，输送电功率为50 kW ，若以1 100 V 送电，则线路损失为10 kW ，若以3 300 V 送电，则线路损失可降为( )A ．3.3 kWB ．1.1 kWC ．30 kWD ．11 kW解析：由P ＝UI ，ΔP ＝I 2R 可得：ΔP ＝P2U2R ，所以当输送电压增大为原来3倍时，线路损失变为原来的19，即ΔP ＝1.1 kW.答案：B11．如图所示，理想变压器的原、副线圈的匝数比n 1∶n 2＝2∶1，原线圈接正弦式交流电，副线圈接电动机，电动机线圈电阻为R ，当输入端接通电源后，电流表读数为I ，电动机带动一质量为m 的重物以速度v 匀速上升，若电动机因摩擦造成的能量损失不计，则图中电压表的读数为( )A ．4IR ＋mg vI B.mg v I C ．4IRD.14IR ＋mg v I 解析：根据电流与匝数的关系知变压器的输出电流为2I ，电动机消耗的总功率为P 2＝mg v ＋4IR ，又变压器的输入功率P 1＝UI ＝P 2＝mg v ＋4I 2R ，则U ＝mg vI ＋4IR ，故A 项正确．答案：A12．(多选题)如图所示，M是一小型理想变压器，接线柱a、b接在电压u ＝311sin 314t (V)的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R2是半导体热敏传感器(温度升高时R2的电阻减小)，电流表A2安装在值班室，显示通过R1的电流，电压表V2显示加在报警器上的电压(报警器未画出)，R3为一定值电阻．当传感器R2所在处出现火警时，以下说法中正确的是()A．A1的示数增大，A2的示数减小B．A1的示数不变，A2的示数增大C．V1的示数不变，V2的示数减小D．V1的示数增大，V2的示数增大解析：传感器R2所在处出现火警，温度升高，则R2电阻减小，副线圈负载电阻减小．因输出电压不变，所以副线圈电流增大，则电阻R3两端电压增大，电压表V2的示数减小，电流表A2的示数减小．副线圈电流增大，则原线圈电流增大，但输入电压不变，即电流表A1的示数增大，电压表V1的示数不变．答案：AC第Ⅱ卷(非选择题，共52分)二、计算题(本题有4小题，共52分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)13．(12分)一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数n＝100匝．穿过每匝线圈的磁通量Φ随时间按正弦规律变化，如图甲所示．发电机内阻r＝5.0 Ω，外电路电阻R＝95 Ω.已知感应电动势的最大值E m＝nωΦm，其中Φm为穿过每匝线圈磁通量的最大值．求串联在外电路中的交流电流表(内阻不计)的读数．甲乙解析：从Φ－t图线看出Φm＝1.0×10－2Wb，T＝3.14×10－2s.(2分) 已知感应电动势的最大值E m＝nωΦm，又ω＝2πT.(3分)故电路中电流最大值I m＝E mR＋r＝n·2π·ΦmT(R＋r)＝100×2×3.14×1.0×10－23.14×(95＋5.0)×10－2A＝2 A(4分)交流电流表读数是交变电流的有效值，即I＝I m2＝1.4 A．(3分)答案：1.4 A14．(12分)有一个电子元件，当它两端的电压的瞬时值高于u＝110 2 V 时则导电，低于u＝110 2 V时不导电，若把这个电子元件接到220 V、50 Hz的正弦式交变电流的两端，则它在1 s 内导电多少次？每个周期内的导电时间为多少？解析：由题意知，加在电子元件两端电压随时间变化的图象如图所示，表达式为u ＝2202sin ωt V ．(2分)其中ω＝2πf ，f ＝50 Hz ，T ＝1f ＝0.02 s ，得u ＝2202sin100πt V ．(2分)把u ′＝110 2 V 代入上述表达式得到t 1＝1600 s ，t 2＝5600s(2分) 所以每个周期内的通电时间为Δt ＝2(t 2－t 1)＝4300 s ＝175s ．(3分) 由所画的u －t 图象知，一个周期内导电两次，所以1 s 内导电的次数为n ＝2t T ＝100.(3分)答案：100次 175s 15．(14分)如图所示，变压器原线圈输入电压为220 V ，副线圈输出电压为36 V ，两只灯泡的额定电压均为36 V ，L 1额定功率为12 W ，L 2额定功率为6 W ．求：(1)该变压器的原、副线圈匝数比．(2)两灯均工作时原线圈的电流以及只有L 1工作时原线圈中的电流．解析：(1)由变压比公式得U 1U 2＝n 1n 2(2分) n 1n 2＝22036＝559.(2分) (2)两灯均工作时，由能量守恒得P 1＋P 2＝U 1I 1(3分)I 1＝P 1＋P 2U 1＝12＋6220A ＝0.082 A(2分) 只有L 1灯工作时，由能量守恒得P 1＝U 1I ′1(3分)解得I ′1＝P 1U 1＝12220A ＝0.055 A ．(2分) 答案：(1)55∶9 (2)0.082 A 0.055 A16．(14分)某村在较远的地方建立了一座小型水电站，发电机的输出功率为100 kW ，输出电压为500 V ，输电导线的总电阻为10 Ω，导线上损耗的电功率为4 kW ，该村的用电电压是220 V .(1)输电电路如图所示，求升压、降压变压器的原、副线圈的匝数比；(2)如果该村某工厂用电功率为60 kW ，则该村还可以装“220 V ,40 W”的电灯多少盏？解析：(1)因为P损＝I22R线(2分)所以I2＝P损R线＝4×10310A＝20 A(1分)I1＝PU1＝100×103500A＝200 A(2分)则n1n2＝I2I1＝20200＝110(1分)U3＝U2－I2R线＝(500×10－20×10) V＝4 800 V(2分)则n3n4＝U3U4＝4 800220＝24011.(1分)(2)设还可装灯n盏，据功率相等有P3＝P4(1分)其中P4＝(n×40＋60×103) W(1分)P3＝(100－4) kW＝96 kW(1分)所以n＝900.(2分)答案：(1)1∶10240∶11(2)900盏单元测评(三)传感器(时间：90分钟满分：100分)第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．)1．关于干簧管，下列说法正确的是()A．干簧管接入电路中相当于电阻的作用B．干簧管是根据热胀冷缩的原理制成的C．干簧管接入电路中相当于开关的作用D．干簧管是作为电控元件以实现自动控制的答案：C2．(多选题)为了保护电脑元件不受损害，在电脑内部有很多传感器，其中最重要的就是温度传感器，常用的温度传感器有两种，一种是用金属做的热电阻，另一种是用半导体做的热敏电阻．关于这两种温度传感器的特点说法正确的是()A．金属做的热电阻随着温度的升高电阻变大B．金属做的热电阻随着温度的升高电阻变小C．用半导体做的热敏电阻随着温度的升高电阻变大D．用半导体做的热敏电阻随着温度的升高电阻变小解析：金属的电阻率随着温度的升高而变大，半导体在温度升高时电阻会变小．答案：AD3．街旁的路灯、江海里的航标都要求在夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的() A．压敏性B．光敏性C．热敏性D．三种特性都利用答案：B4．(多选题)有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是()A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻解析：热敏电阻的阻值随温度变化而变化，定值电阻和光敏电阻不随温度变化；光敏电阻的阻值随光照变化而变化，定值电阻和热敏电阻不随之变化．答案：AC5.传感器是一种采集信息的重要器件，如图是由电容器作为传感器来测定压力变化的电路，当待测压力作用于膜片电极上时，下列说法中正确的是()①若F向下压膜片电极，电路中有从a到b的电流②若F向下压膜片电极，电路中有从b到a的电流③若F向下压膜片电极，电路中不会有电流产生④若电流表有示数，说明压力F发生变化⑤若电流表有示数，说明压力F不会发生变化A．②④B．①④C．③⑤D．①⑤解析：当下压时，因为C＝εr S4πkd，d减小，C增大，在U不变时，因为C＝QU，Q增大，从b向a有电流流过，②正确；当F变化时，电容器两板的间距变化，电容变化，电容器上的带电量发生变化，电路中有电流，④正确，故选A.答案：A6.如图所示，R1为定值电阻，R2为负温度系数的热敏电阻，当温度降低时，电阻变大，L为小灯泡，当温度降低时()。

高中物理选择性必修二《电磁感应》单元测试题(时间：60分钟，满分100分)一、选择题(本题包括10小题，共62分。

其中：1至8题为单选题，每小题6分，共48分；9至10题为多选题，每小题7分，共14分)1．了解物理规律的发现过程，学会像科学家那样观察和思考，往往比掌握知识本身更重要。

以下符合事实的是()A．焦耳发现了电流的磁效应的规律B．库仑总结出了点电荷间相互作用的规律C．楞次发现了电磁感应现象，拉开了研究电与磁相互关系的序幕D．牛顿将斜面实验的结论合理外推，间接证明了自由落体运动是匀变速直线运动2. 如图1所示，光滑固定导轨m、n水平放置，两根导体棒p、q平行放于导轨上，形成一个闭合回路。

当一条形磁铁从高处下落接近回路时()A．p、q将互相靠拢B．p、q将互相远离C．磁铁的加速度仍为g D．磁铁的加速度大于g3．一匀强磁场，磁场方向垂直于纸面，规定垂直向里的方向为正，在磁场中有一细金属圆环，圆环平面位于纸面内，如图2甲所示。

现令磁感应强度B随时间t变化，先按图乙中所示的Oa图线变化，后来又按图线bc和cd变化，令E1、E2、E3分别表示这三段变化过程中感应电动势的大小，I1、I2、I3分别表示对应的感应电流，则()A．E1>E2，I1沿逆时针方向，I2沿顺时针方向B．E1<E2，I1沿逆时针方向，I2沿顺时针方向C．E1<E2，I1沿顺时针方向，I2沿逆时针方向D．E2＝E3，I2沿顺时针方向，I3沿逆时针方向4．如图3，一载流长直导线和一矩形导线框固定在同一平面内，线框在长直导线右侧，且其长边与长直导线平行。

已知在t＝0到t＝t1的时间间隔内，直导线中电流i发生某种变化，而线框中的感应电流总是沿顺时针方向；线框受到的安培力的合力先水平向左、后水平向右。

设电流i正方向与图中箭头所示方向相同，则i随时间t变化的图线可能是()图4 图35.如图5所示，A、B是两盏完全相同的白炽灯，L是电阻不计的电感线圈，如果断开开关S1，接通S2，A、B两灯都能同样发光。
