当前位置：文档之家 › 乳化沥青及其系列试验法的比较

乳化沥青及其系列试验法的比较

  • 格式：pdf
  • 大小：303.84 KB
  • 文档页数：6

左右；非离子乳化剂的聚集数通常都很大，有些
可 达数 千 。
乳化沥青里胶束分子聚集的更精细的结构不
是 使用者 经 常关心 的 问题 。除 了沥 青本 身的 性 能 之 外 ，使 用 者对沥 青在 乳 化液 中 间的存 在 形态 和 粒 子的 电性 能可能 更 加注 意 ，因为 这关 系到 沥 青
ｆ
～ ｂ ～～
图 ２ 沥 青 乳 化 剂 分 子 在 溶液 中 可 能 存 在 的 状 态
胶束呈棒状如图 ２中ｄ 随着浓度的不断增加， 。 棒
状胶 束聚集 成似 图 ２中 ｅ的六角 束状 ，当浓度 更 大时就 形成 图 ２中 ｆ 示 的巨大 的层状胶 束 。 所
构成 胶束 的分 子 单体数 目称为 聚集 数 。一般 地 ，离子 型乳 化剂 的 聚集数 小 ，约 为数 十 至一百
维普资讯
２０ ０ ６年 ４月
石 油 沥 青 Ｐ Ｔ ＯＬ ＵＭ Ｐ ＥＲ Ｅ ＡＳ ＨＡＬ Ｔ
第 ２ 卷第 ２期 ｏ
乳化沥青及其系列试验法的 比较
孔 宪明 刘 罔祥
中国石油大学科技研究院 （ 东营 ２７６） ５ ０ １
摘要
论 述 了乳化 沥青所用乳化荆 的类别。 中圃和 圆际常用的 ＡＳ 对 ＴＭ 秉列 以厦 日本 Ｄ
表面张 力 ，同时还 要有强 烈搅拌 （ 转剪 切或超 旋

翌兰＝ 薹
享三
ｂ
声波等）加以混合。沥青乳化以后形成的乳化沥 青体系是介稳状态的．容易破乳 ，析出沥青 ．这
一
特点 就给乳化 沥青 的应 用开辟 了道 路 。乳 化沥
青的破 乳性能 是乳 化沥青施 工方 式和 应用领 域 的
一
束的起始浓度称 为临界胶 束浓度 （ ｒ ｉ ｌ — Ｃ ｉｃ ｔ ａ Ｍｉ ｃｌ ｏ ｃｎｒｔ ｎ Ｃ ｅｌ Ｃ ｎｅｔａｉ ， ＭＣ） 胶束 的形 状和 大小 与 ｅ ｏ 。
浓度 有关 。一般认 为 ，在 浓度 不很 大而且 没有 其 它添加 剂及 加溶物 的 溶液 中 ， 束大 多呈球 状 。 胶 用 扩散法 测量 的结 果证 明 ， 束在 溶液 中呈球 状 。 胶 胶 束为非 晶体 结构 ，具 有与 液体相 似 的 由烃链 组 成 的 内核 。 当浓度 大一 些 ， １ 于 Ｃ 如 ０倍 ＭＣ以上 时 ，
重要选择依据 ，乳化沥青的许多试验方法都是为 检测 其破 乳性能 以及破 乳后 的沥 青性 能 而 设
置的 。 沥 青的乳 化要有 乳化剂 ，当水溶液 中沥 青 乳
化剂浓度很低时，因为水溶液表面足够大 ，乳化 剂分子有可能 自由地吸附在水溶液表面上。在浓 度达到一定值之前 ， 溶液中的沥青乳化剂不停地 吸附在表面上 ，随着乳化剂浓度的增加，表面吸
Ｃ
图 １ 沥青乳化剂分 子在溶液表面上 可能 存在的状态
附量增加，由于水分子的作用及乳化剂分子间的 相互作用，乳化剂分子趋于规整排列 ，当浓度达
到某一定值时 ，吸附量即不再增加，表面吸附达 到饱和 ，乳化剂分子整齐地排列在溶液的表面而 生成为单分子层的膜 。沥青乳化剂分子在溶液表
面上 可能存 在的 一些 状 态如 图 ｌ中 ａ ｂ ｃ所示 。 、 、
在溶液内部，乳化剂分子无处吸附，乳化剂 分子的两亲结构使得其在水溶液中在不同的浓度 时表现为各异的存在形式 。溶液内表面活性剂分
收稿 日期 ：２ ０— １１ 。 ０ ６ —７ ０ 作 者简介 ；孔 宪明， 高级工程 师， ９ ３年毕业于 武汉 大 男， １７
ＪＳＫ 系列 乳化 沥 青 试验 方 法 进 行 了论 述 和 比 较 ；探 讨 了我 团应 如 何 结 合 生 产 与 使 用 对 乳 化 Ｉ 沥 青 试验 法进 行 科 学的 规 范 与 改进 ， 以 求其 指 标 更 适 合 实 际 ，操 作 更 简便 易 行 。
关键 词
乳化 沥青 试验
图 ２中 ａ 为在极稀浓度时的情形 ，在稀溶液 中，沥青乳化剂分子间碰撞的机率很小，沥青乳 化剂分子以单体的形式存在 ；ｂ表示随着溶液中 沥青乳化剂分子数量的增加，沥青乳化剂分子间
碰撞增 加 ， 子 间相互 作用 ， 分 形成 小缔合 体 ； 示 Ｃ 意当浓 度达 到一 定程度 后 ，便形 成胶 束 。形 成胶
乳液是不是稳定 ，乳化沥青是不是有好的施工与
应 用性 能 。
沥青乳化剂具有两亲基 团，其最关键的作用
一
是吸附或富集在沥青与水之间的界面上 ，以降
低界面张力；二是赋予粒子以电荷 ，使粒子 间产
生 静 电斥 力 ，或 者 在 粒 子 周 围 形 成 一 种 稳 定 的 保 护层 。 者 是 决 定 沥 青 乳 化 与 否 的 关 键 ，后 前
方法
ｌ 沥青的乳化与乳化沥青 沥青的乳化研究在 ２ 世纪初期 已经发展起 Ｏ 来了，最初使用的乳化剂是动物的血液和黏土一 类材料 ， 这一类材料对沥青本身的性能干扰很大 ， 实际上得到的乳化沥青蒸发残留物与原来的基质 沥青 已经是不同的两种材料。２ 世纪 ２ 年代 以 ｏ ｏ 后对阴离子乳化沥青的应用研究 比较成熟了，因 为那时的肥皂生产技术很普及，肥皂是乳化沥青 很好的乳化剂 。沥青的乳化要有乳化剂降低水的
者为影 响乳 化沥 青贮存稳定性 和破 乳性的重 要
因素 。
沥 青乳 化剂 可按 离子 类型 分为 阳离 子 、阴离 子 、两 性离 子和 非离 子 。又可 以按 预 期凝结 状 况
分为快 、中、慢裂与快、中、慢凝 。与其它表面
活性 剂一 样 ，沥 青乳 化 剂具 有亲 油基 团和 亲水 基
学。 现任石 油大学 （ 东） 华 沥青基材料 检测 中心 主任 ， 从事沥
青材 料与工程专业的研究及教学。
维普资讯
第２ 期
孔宪明等 ・ 化沥 青及 其系列试验法 的比较 乳
子的可 能存在 形式 如 图 ２中 ａ ｂ Ｃ ｄ ｅ ｆ 、 、 、 、 、 所示 。

合集下载

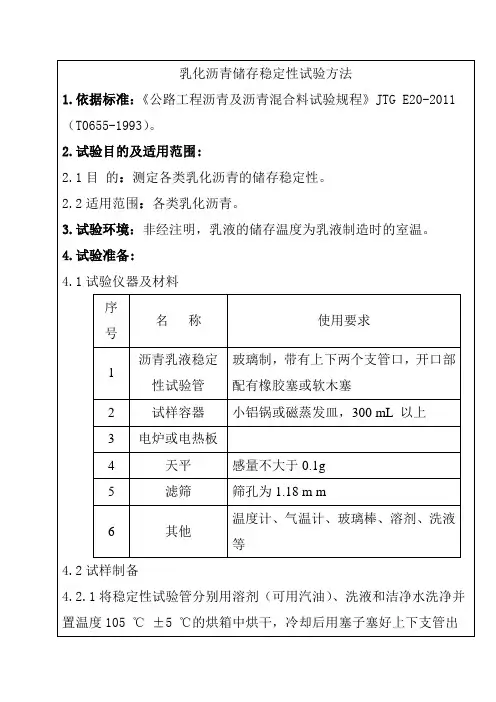

乳化沥青储存稳定性试验方法

乳化沥青储存稳定性试验方法

序号
名称
使用要求
1
沥青乳液稳定性试验管
玻璃制，带有上下两个支管口，开口部配有橡胶塞或软木塞
2
试样容器
小铝锅或磁蒸发皿，300 mL以上
3
电炉或电热板
4
天平
感量不大于0.1g
5
滤筛
筛孔为1.18 m m
6
Hale Waihona Puke 其他温度计、气温计、玻璃棒、溶剂、洗液等
4.2试样制备
4.2.1将稳定性试验管分别用溶剂（可用汽油）、洗液和洁净水洗净并置温度105℃±5℃的烘箱中烘干，冷却后用塞子塞好上下支管出口。
乳化沥青储存稳定性试验方法
1.依据标准：《公路工程沥青及沥青混合料试验规程》JTG E20-2011（T0655-1993）。
2.试验目的及适用范围:
2.1目的：测定各类乳化沥青的储存稳定性。
2.2适用范围：各类乳化沥青。
3.试验环境：非经注明，乳液的储存温度为乳液制造时的室温。
4.试验准备:
4.1试验仪器及材料
PA—储存后上支管部分试样蒸发残留物含量，％；
PB—储存后下支管部分试样蒸发残留物含量，％。
7.试验报告:
试验报告应包括内容：①检测项目名称；②原材料的品种、规格和产地；③试验日期及时间；④仪器设备名称、型号及编号；⑤储存时间；⑥试验结果为整数；⑦执行标准；⑧要说明的其他内容。
8.试验注意事项：
8.12011版中试验仪器和操作步骤与2000版标准有所不同，应注意区分，勿沿用老标准；
8.2非经注明，乳液的储存温度为乳液制造时的室温，储存时间为5d，根据需要也可为1d；
8.3稳定性试验管用溶剂、洗液和洁净水洗净后放置于温度105℃±5℃的烘箱中烘干。
乳化沥青实验的各项指标

乳化沥青实验的各项指标

乳化沥青实验的各项指标乳化沥青实验的各项指标及其检测江阴市鑫路建筑设备有限公司唐炜表征乳化沥青和乳化改性沥青主要技术性能的指标有两个：一是表征乳状液物理力学性能的指标；二是表征路用性能的蒸发残留物性质指标。

1、实验用乳化沥青的制作① 实验设备小试可用 JM-5 乳化沥青实中试可用 JM-30 乳化沥青实专业实验室可用 JM-30A 乳验机验机化沥青实验机手工配比，循环过磨出料调速配比，一次过磨出料② 实验数据（维实伟克实验室）自动计量配比，一次过磨2、筛上剩余量及其检测剩余量包括粗颗粒、结皮和结块。

粗颗粒、结皮和结块造成喷洒设备的堵塞，或与集料拌合不均，严重影响施工质量。

其来源是：机械分散的效果不好沥青颗粒粗大；乳化的效果不好，形成结皮及沉淀。

所以从筛上剩余量可以看出乳化剂或乳化机械性能的好坏、配方或工艺是否合理。

试验要在乳液完全冷却或基本消泡后进行，把规定数量的乳液徐徐注入1.18mm(或1.20mm)筛孔的筛中过滤，求出筛上残留物占乳液质量的百分比，以此来判定乳液的质量。

3、蒸发残留物含量及其试验把乳化沥青中的水蒸发掉，留下的沥青(包含微量的助剂)叫蒸发残留物。

沥青是乳液中实际要有的成分，从节省运输费用、降低助剂(乳化剂、稳定剂等)的生产成本考虑，乳液中的沥青含量应高些；但是乳液的浓度高，增加了沥青颗粒碰撞、凝聚的机会，所以从乳液的贮存稳定性角度考虑，乳液中沥青的含量应低些；再一方面乳液的浓度影响乳液的粘度，而从施工角度考虑，特定场合应用的乳液，粘度必须保持在一定范围内，粘度过大会影响渗透性，年度过低会使乳液流失，因此乳液中的沥青含量不能太高，也不能太低，必须保持在规定范围内。

一般的乳液蒸发残留物在 50%～62%之间，根据具体使用场合，参见有关的乳化沥青和改性乳化沥青技术标准。

将一定量的乳液加热脱水后，残留物占乳液的百分比即蒸发残留物含量。

4、粘度及其试验不同的施工方法、施工季节和路面结构，对沥青乳液粘度的要求不同，透层油要求粘度低些，否则渗不下去，贯入式路面工程中要求粘度大些，否则一下子流下去了，上面的砂石料没有足够的沥青裹覆层；高温下粘度太低容易快裂。

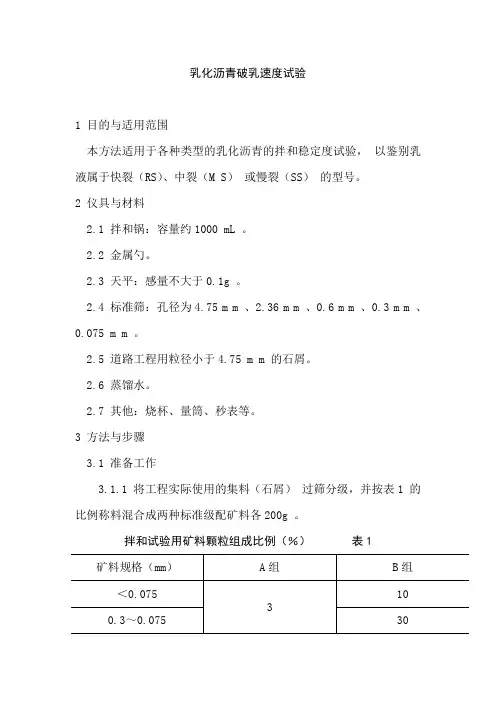

乳化沥青破乳速度试验

乳化沥青破乳速度试验

乳化沥青破乳速度试验1 目的与适用范围本方法适用于各种类型的乳化沥青的拌和稳定度试验，以鉴别乳液属于快裂（RS）、中裂（M S）或慢裂（SS）的型号。

2 仪具与材料2.1 拌和锅：容量约1000 mL 。

2.2 金属勺。

2.3 天平：感量不大于0.1g 。

2.4 标准筛：孔径为4.75 m m 、2.36 m m 、0.6 m m 、0.3 m m 、0.075 m m 。

2.5 道路工程用粒径小于4.75 m m 的石屑。

2.6 蒸馏水。

2.7 其他：烧杯、量筒、秒表等。

3 方法与步骤3.1 准备工作3.1.1 将工程实际使用的集料（石屑）过筛分级，并按表1 的比例称料混合成两种标准级配矿料各200g 。

拌和试验用矿料颗粒组成比例（％）表1 矿料规格（mm）A组B组＜0.0751030.3～0.075 300.6～0.3 5 302.36～0.6 7 304.75～2.36 85 －合计100 1003.1.2 将拌和锅洗净、干燥。

3.2 试验步骤3.2.1 将A 组矿料200g 在拌和锅中拌和均匀，当为阳离子乳化沥青时，先注入5 m L 蒸馏水拌匀，再注入乳液20g 。

当为阴离子乳化沥青时，直接注入乳液20g ，用金属匙以60r／min 的速度拌和30s ，观察矿料与乳液拌和后的均匀情况。

3.2.2 将拌和锅中的B 组矿料200g 拌和均匀后注入30 m L 蒸馏水，拌匀后，注入50g 乳液试样，再继续用金属匙以60r／min 的速度拌和1 min ，观察拌和后混合料的均匀情况。

3.2.3 根据两组矿料与乳液试样拌和均匀情况按表 2 确定试样的破乳速度。

乳化沥青的破乳速度分级表2A 组矿料拌和结果B 组矿料拌和结果破乳速度代号混合产呈松散状态，一部分矿料颗粒未裹覆沥青，沥乳液中的沥青拦和后立即凝聚成团块，不能拌和快裂RS青分布不够均匀，有些凝聚成固块混合料混合均匀混合料呈松散状态，沥青分布不均，并可见凝聚的团块中裂MS混合料呈糊状，涸青乳液分布均匀慢裂SS4 报告试验结果报告拌和情况及破乳速度分级、代号。

astm d244-2009乳化沥青试验方法与规程

astm d244-2009乳化沥青试验方法与规程

astm d244-2009乳化沥青试验方法与规程ASTM D244-2009是由美国材料和试验协会（ASTM）制定的乳化沥青试验方法与规程标准。

乳化沥青是一种将沥青与乳化剂和水混合而成的胶状物质，它在公路建设中起到重要作用。

ASTM D244-2009标准包含了乳化沥青的物理和化学性质测试、用于评价其性能和应用的试验方法，以及乳化沥青的分类和规格。

ASTM D244-2009标准的范围包括了液体乳化沥青的物理和化学性质测试、用于评价其性能和应用的试验方法，以及乳化沥青的分类和规格。

这些测试和试验方法包括了沥青含量的检测、PH值的测试、粘度的测定、泡沫稳定性的评估、残存物质的测定、以及乳化沥青与骨料的相容性检验等。

这些测试和试验方法可以帮助用户评价乳化沥青的质量和性能，选择合适的乳化沥青材料，并进行施工控制。

ASTM D244-2009标准还包括了乳化沥青的分类和规格。

乳化沥青根据其用途和成分的不同，被分为几种不同的类型。

在标准中对这些类型进行了详细的描述，并规定了它们的性能要求和质量控制标准。

这可以帮助用户选择适合特定工程要求的乳化沥青材料，并确保施工质量。

ASTM D244-2009标准的应用范围包括了乳化沥青的生产、使用和质量控制等各个环节。

这项标准适用于公路建设、机场铺装、停车场、路基稳定材料、土工布层、封层和沥青混凝土基层等工程。

它可以帮助用户确定适合特定工程要求的乳化沥青材料，进行合理的施工设计，保证工程质量。

ASTM D244-2009标准具有以下特点：1.详细而全面的测试和试验方法：标准中包括了乳化沥青的物理和化学性质测试、用于评价其性能和应用的试验方法等。

这些测试和试验方法详细、全面，可以全面评估乳化沥青的质量和性能。

2.统一的分类和规格标准：标准对乳化沥青进行了统一的分类和规格标准，包括了各种类型的性能要求和质量控制标准。

这可以帮助用户选择适合特定工程要求的乳化沥青材料，并确保施工质量。
