泵的种类及代号编码

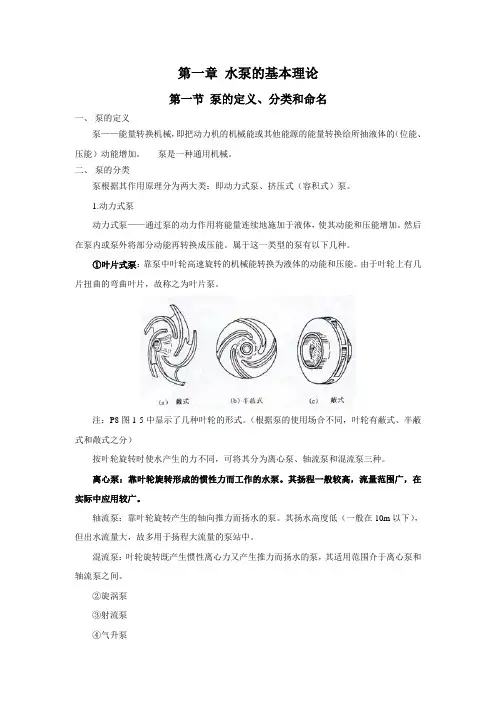

第一章水泵的基本理论第一节泵的定义、分类和命名一、泵的定义泵——能量转换机械，即把动力机的机械能或其他能源的能量转换给所抽液体的（位能、压能）动能增加。

泵是一种通用机械。

二、泵的分类泵根据其作用原理分为两大类：即动力式泵、挤压式（容积式）泵。

1.动力式泵动力式泵——通过泵的动力作用将能量连续地施加于液体，使其动能和压能增加。

然后在泵内或泵外将部分动能再转换成压能。

属于这一类型的泵有以下几种。

①叶片式泵：靠泵中叶轮高速旋转的机械能转换为液体的动能和压能。

由于叶轮上有几片扭曲的弯曲叶片，故称之为叶片泵。

注：P8图1-5中显示了几种叶轮的形式。

（根据泵的使用场合不同，叶轮有蔽式、半蔽式和敞式之分）按叶轮旋转时使水产生的力不同，可将其分为离心泵、轴流泵和混流泵三种。

离心泵：靠叶轮旋转形成的惯性力而工作的水泵。

其扬程一般较高，流量范围广，在实际中应用较广。

轴流泵：靠叶轮旋转产生的轴向推力而扬水的泵。

其扬水高度低（一般在10m以下），但出水流量大，故多用于扬程大流量的泵站中。

混流泵：叶轮旋转既产生惯性离心力又产生推力而扬水的泵，其适用范围介于离心泵和轴流泵之间。

②旋涡泵③射流泵④气升泵2.挤压式泵（容积式泵）通过泵中工作体的运动，交替改变液体所占空间的容积，挤压式泵是使其压能增加的泵。

容积式泵根据工作室容积改变的方式可以分为往复泵和回转泵两种。

往复式泵：靠工作件的往复运动挤压液体而工作的泵。

其中有：①活塞和柱塞泵②隔膜泵回转式泵：靠回转转子凸缘挤压液体而工作的泵。

其中有：①齿轮和凸齿轮②螺杆泵③滑片式泵三、离心泵的分类离心泵由于结构简单，使用维修方便，适用范围广，所以广泛用于用于农田灌溉、工业和生活供水以及我国北方的机灌溉中，根据其转轴的立卧，可以分为卧式离心泵和立式离心泵；根据轴上叶轮数目多少可分为单级和多级两类；根据水流进入叶轮的方式又分有单侧进水和双侧进水之别。

单吸泵、双吸泵单极泵、多极泵离心泵蜗壳式泵、分段式泵立式泵、卧式泵高速泵叶片式泵混流泵轴流泵泵往复式泵—活塞和柱塞泵、隔膜泵容积式泵回转式泵—齿轮泵、螺杆泵等其它类型泵—旋涡泵、射流泵、气升泵四、叶片泵的命名（注：文档可能无法思考全面，请浏览后下载，供参考。

输油泵型号编码规则摘要：I.引言- 介绍输油泵的作用和重要性- 说明输油泵型号编码规则的重要性II.输油泵型号编码规则的概述- 企业名称代号- 车辆类别代号- 产品序号- 示例III.企业名称代号的编码规则- 企业名称代号的组成- 企业名称代号的选择- 企业名称代号的意义IV.车辆类别代号的编码规则- 车辆类别代号的组成- 车辆类别代号的选择- 车辆类别代号的意义V.产品序号的编码规则- 产品序号的组成- 产品序号的选择- 产品序号的意义VI.示例- 输油泵型号编码示例VII.总结- 概括输油泵型号编码规则的重要性- 强调编码规则的统一和标准化正文：输油泵是汽车发动机系统的重要组成部分，它负责将燃油从油箱输送到发动机，为发动机提供燃料。

因此，输油泵的性能直接影响到汽车的动力、油耗和排放等关键指标。

在输油泵的选型和使用过程中，了解和掌握输油泵型号编码规则是非常重要的。

输油泵型号编码规则主要包括企业名称代号、车辆类别代号和产品序号三个部分。

企业名称代号用于识别汽车生产企业的代号，通常由企业自行选择，可以用企业名称代号用代表企业名称的两个或三个汉语拼音字母表示。

车辆类别代号表示汽车所属分类的代号，也就是常说的几字头，如1代表普通货车、2代表越野车等。

产品序号则表示产品的具体型号和规格，用以区分同一企业、同一车辆类别下的不同产品。

以某企业的输油泵型号为例，假设其企业名称为“ABC”，车辆类别代号为“01”，产品序号为“001”，则该输油泵的型号编码为“ABC01001”。

通过这个编码，我们可以清晰地了解到该输油泵的生产企业、所属车辆类别以及具体的产品型号和规格。

总之，输油泵型号编码规则对于汽车生产企业和用户来说具有重要的参考价值。

编码规则的统一和标准化，有助于提高汽车零部件的通用性和互换性，降低生产成本，提高工作效率。

水泵型号及代表的意义:LG-----高层建筑给水泵；DL------多级立式清水泵；BX-------消防固定专用水泵；ISG------单级立式管道泵；IS-------单级卧式清水泵；DA1-------多级卧式清水泵；QJ-------潜水电泵水泵型号意义：如40LG12－1540－进出口直径（mm）；LG－高层建筑给水泵（高速）；12－流量（m3h）15-单级扬程（M）；200QJ20-1088200---表示机座号200；QJ---潜水电泵20—流量20m3h108---扬程108M；8---级数8级1. 泵的型号含义?答：例1：80Y－100×280－吸入口直径mmY－单吸离心油泵100－单级扬程m2－级数例2：250Ys－150×2250－吸入口直径mmYs－第一级为双吸的离心泵150－单级扬程m2－级数例3：40AYII－40×240－吸入口直径mmAY－离心式油泵（吸入为顶部吸入结构）II－材料类型代号为2类40－单级扬程m2－级数例4：80AYP－10080－吸入口直径mmAYP－离心式油泵（吸入口为轴向水平结构）100－单级扬程m例5：DY46－50×6DY－多级离心油泵46－设计点流量为46m3/h50－单级扬程m6－级数例6：2GC－5×42－泵入口直径mm被25除后的整数GC－锅炉给水泵5－缩小1/10的比转数数值，即泵的比转数为50 4－级数例7：8SH－9A8－泵入口直径mm被25除后的整数SH－单级双吸式水平中开卧式水泵9－缩小1/10的比转数数值，即泵的比转数为90 A－叶轮经过第一次切割例8：IS80-65-160IS－单级单吸清水离心泵80－吸入口直径mm65－排出口直径mm160－叶轮名义尺寸mm例9：DSJH4×6×13.1/4HDSJH－单级双吸两端支撑离心流程泵4－排出口直径mm被25除后的整数6－吸入口直径mm被25除后的整数13.1/4－叶轮直径mm被25除后的整数或分数H－叶轮型式代号例10：GBL1－7.5/404G－高速B－部分流泵L－立式1－1级齿轮增速7.5－流量m3/h404－扬程m例11：GSB-L2-15/100GS－高速B－部分流泵L－立式2－2级齿轮增速15－流量m3/h100－扬程m例12：DG85－67×9DG－中压锅炉给水泵85－流量m3/h67－单级扬程m9－级数例13：SZ-2S－水环式Z－真空泵2－规格序号例14：4PW4－出口直径被25除的整数mm P－杂质泵W－污水例15：1DB-0.04/1501－缸数D－电驱动B－比例泵0.04－流量m3/h150－压力kgf/cm2例16：JZ-250/1.3? ?JZ－中机座? ?250－流量，升/时? ?1.3－压力MPa例17：JT-1600/2.5JT－特大机座1600－流量，升/时2.5－压力MPa例18：JD-160/16JD－大机座160－流量升/时16－压力kgf/cm2例19：JWM-4/4.5JW－微机座M－缸体型式为隔膜式4－流量，升/时4.5－压力kgf/cm2例20：JT-2×500/16JT－特大机座2－缸数为2500－流量，升/时16－压力kgf/cm2例21：2CY-1.1/14.5-12－齿轮数C－外啮合齿轮Y－输送油1.1－流量，m3/h14.5－排出压力，kgf/cm21－第一次改型例22：3U80-103－螺杆数U－单吸螺杆泵80－主螺杆直径mm10－最大工作压力kgf/cm2例23：3G-40×4A3G－三螺杆40－主动螺杆直径mm4A－螺纹工作长度之螺距数例24：32W-7532－吸入口直径W－漩涡泵75－设计点扬程m例25：3GR-36×43G－三螺杆R－一般结构，螺杆材质36×4－主动螺杆外径×螺纹工作长度之螺距数Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│ │ │ │ │ └─-泵的电机（KW）│ │ │ │ └───-泵的扬程（m）│ ││ └─────--泵的流量（m3/h）│ │ └───────-不锈钢材质│ └─────────-潜水排污泵└───────────--泵的口径即代表泵排出公称直径（mm）JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│ ││ │ │ │ │ └─泵的电机（KW）│ ││ │ │ │ └─-──泵的搅匀范围（mm）│ ││ │ │ └────-──泵的扬程（m）│ ││ │ └─────────泵的流量（m3/h）│ ││ └────────── W：排污 Q：潜水 P：不锈钢│ │└─────────-─-─P：不锈钢材质│ └─────────-────-JY：搅匀└────────────泵的口径即代表泵排出公称直径（mm）GW无堵塞管道式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││ ││└─-泵的电机（KW）│││ │└───-泵的扬程（m）│││ └──────-泵的流量（m3/h）││└───────--防爆电机│ └─────────--G：管道式 W：排污泵 P：不锈钢└──────────-─-泵的口径即代表泵排出公称直径（mm）LW(WL)无堵塞直立式排污泵例：100LW(WL)PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││ ││ ││ └─泵的电机（KW）││││ │└─-──泵的扬程（m）││││ └──────-泵的流量（m3/h）│││└────────防爆电机││└─────────不锈钢│└────────────L：直立式 W：排污└─────────────--泵排出的公称直径即口径（mm）YW无堵塞液下式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││ ││└──泵的电机（KW）│││ │└────泵的扬程（m）│││ └───────泵的流量（m3/h）││└───────-─防爆电机│ └──────────-G：管道式 W：排污泵 P：不锈钢└──────────-──泵的口径即代表泵排出公称直径（mm）ZW无堵塞自吸式排污泵例：100ZW15-30PB100 ZW 15 - 30 P B││ │ ││└────泵的电机（KW）││ │ │└─────不锈钢材质││ │ └──────泵的扬程（m）││ └───────-─泵的流量（m3/h）│ └──────────(无堵塞自吸排污泵)Z:自吸式 W:排污└────────────泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB│ │ │ │└──────抗堵塞撕裂机构│ │ │ └───────电压为220V│ │ └───-─────电机的级数│ └──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9││ │││ │ │ └──泵的扬程(m)││ │││ │ └────机械密封││ │││ └─────-出口径(mm)││ ││└───────卧式││ │└────────不锈钢││ └─────────加长型│└──────────--立式└───────────--泥浆泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG││││ │ │ │ └─带切割装置││││ │ │ └─-─泵的扬程(m)││││ │ └────--泵的流量（m3/h）││││ └───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水管道离心泵型号意义ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)│┌ ISG型立式离心泵└────────┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例：ISGB50-160(I)AISGB 50 - 160 (I) A B│ │ │ │ │└─叶轮经第一次切割│ │ │ │ └──流量分类、(I)为大流量、│ ││ └──────叶轮名义外径(mm)│ │ └─────泵的口径(mm)│└────────│ ┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵ISW系卧式管道离心泵例：ISW65-160(I)AISW 65 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)│┌ ISW型卧式管道离心泵└────────┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例：50SG15-3050 SG 15 - 30│ │ │ └─叶轮经第一次切割│ │ └─-──流量分类、(I)为大流量│ └────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│ │ │ │ │ │ │ └─-叶轮经第三次切割│ │ │ │ │ │ └─-──叶轮经第二次切割│ │ │ │ │ └─────叶轮经第一次切割│ │ │ │ └───────流量分类││ │ └─────────叶轮名义外径(mm) │ │ └──────────-─泵进、出口公称直径(mm)│ └────────────┬流体类别(普通不注、热水为R)│└腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL│ │ │ │ │ │┌DL立式多级消防泵转速1450r/min│ │ │ │ │ ││LG立式多级便拆消防泵转速2900r/min │ │ │ │ │ └┼ISG立式单级单吸消防泵│ │ │ │ │ │TSWA卧式多级消防泵│ │ │ │ │ │ISW卧式单级单吸消防泵│ │ │ │ │ └GDL立式多级管道消防泵│ │ │ │ └─-─泵的口径(mm)│ │ │ └───-─流量(L/s)│ │ └───────消防泵压力(扬程(50m))│ └──────-──电动└──────────消防泵CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15│ │ └─扬程│ └─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│ ││ └─扬程(m)│ │└─-──过流部件材质为塑料│ └────-磁力传力离心泵└──────进口直径(mm)CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160│ │ │ │ └─叶轮名义直径│ │ │ └─-──泵出口直径│ │ └─────-泵进口直径│ └───────过流部件材质为不锈钢└-────────磁力传动离心泵CQB-F系列磁力传动离心泵例：CQB50-32-160FCQB 50 - 32 - 160 F│ │ │ │ └─氟塑料(F46)衬里│ │ │ └──-叶轮名义直径│ │ └─────-泵出口直径│ └────────泵进口直径└──────────磁力传动离心泵ZCQ系列自吸式磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145│ │ │ │ └─叶轮直径(mm) │ │ │ └────出口直径(mm) │ │ └───────进口直径(mm) │ └─────────-磁力传动离心泵└───────────自吸式油泵型号意义LQRY型导热油泵例：LQRY100-65-250LQRY 100 - 65 - 250│ │ │ └ 叶轮名义直径(mm)│ │ └───- 排出口直径│ └──────- 吸入口直径└─────────- 本单位导热油泵代号(无水冷却热油泵)KCB齿轮油泵例：KCB-200K CB - 200│ │ └- 设计点流量(L/min))│ └───- 齿轮泵└───── 带安全阀2CY齿轮油泵例：2CY2.1/252C Y 2.1 / 300│ │ │ └- 额定压力(kgf/cm2))│ │ └────- 设计点流量(m3/h)│ └──────- 油泵└────────- 双齿轮CYZ-A自吸油泵例：80CYZ-A-32P80 C Y Z - A - 32 P│ │ │ │ │ │ └- 表示不锈钢材质│ │ │ │ │ └──- 表示扬程(m)│ │ │ │ └────- 改进型│ │ │ └──────- 表示自吸│ │ └──────── 表示输送介质为油│ └────────-─ 表示能满足船用要求└──────────-─ 表示泵吸入口径(mm)YG管道输油泵例：YG50-160(I)A(B)YG 50 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)└──────────YG型管道油泵DL、DLR系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 20 × 4│ │ ││ │ │ └─-泵的级数│ │ ││ │ └────单级叶轮扬程（m）│ │ ││ └───────流量（m3/h）│ │ │└────────-热水│ │ └─────────-立式多级│ └───────────多出口└────────────-泵的口径即代表泵排出公称直径(mm)TSWA系列卧式多级离心泵例：50TSWA×550 T S W A × 5│││││ └──────泵的级数││││└────────-新一代产品│││└─────-────输送低温类似清水介质││└──────-────单吸叶轮│└───────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)LG、LGB系列便拆式高层建筑给水多级离心泵例：100LG-B(R)72-20×6100 LG-B (R) 72 - 20 × 6│ │ │ │ │ └─泵的级数│ │ │ │ └───-新一代产品│ │ │ └─────--输送低温类似清水介质│ │ └──────-─-单吸叶轮│ └──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)GDL系列便拆式管道多级离心泵例：50GDL18-15×550 GDL 18 - 15 × 5│ │ │ │ └─泵的级数││ │ └───-设计点单级扬程15(mm)│ │ └─────--设计点流量18（m3/h）│ └──────-─GDL便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm)GC型水泵系卧式单吸多级分段离心泵例：21/2GC-6×521/2 GC - 6 × 5│ │ │ └-叶轮数量或级数│ │ └───缩小为1/10泵的比转数,即比转数为60│ └─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160│ │ │ └-160-级数*10│ │ └───4-额定流量(m3/h)│ └─-───F-(普通型略)过流部件为不锈钢304或316└────-──-CDL-冲压轻型立式多级离心泵D型卧式多级离心泵例:80D12×580 D 12 × 5│ │ │ └-叶轮数量│ │ └─-──单吸扬程(m)│ └─────单吸多级分段式离心泵└───────-吸入口直径螺杆泵型号意义G型单螺杆泵例：FG35-1F G 35 - 1│ │ │ └ 1-表示一级泵；2-表示二级泵│ │ └───- 螺杆名义直径│ └───-─- 单螺杆泵系列└───-─── F表示泵体和内零件材料全部为不锈钢无字母泵体为铸铁其内部零件材料为不锈钢国产各种水泵型号及意义切割式潜水排污泵2011-06-01 17:12:14| 分类：业务介绍| 标签：|字号大中小订阅所以关于齿轮泵型号的说法有很多种，齿轮泵的大小不同，应用场合不同，所发说法也各有不同，此篇文章收集一些标准的齿轮泵型号说明规则，供大家参考。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

排污泵是一种泵与电机连体，并同时潜入液下工作的泵类产品，与一般卧式泵或立式污水泵相比，排污泵结构紧凑、占地面积小。

安装维修方便，大型的排污泵一般都配有自动藕合装置可以进行自动安装，安装及维修相当方便。

连续运转时间长。

排污泵由于泵和电机同轴，轴短，转动部件重量轻，因此轴承上承受的载荷(径向)相对较小，寿命比一般泵要长得多。

不存在汽蚀破坏及灌引水等问题。

特别是后一点给操作人员带来了很大的方便。

振动噪声小，电机温升低，对环境无污染。

由于排污泵拥有这么多的优点，所以今天上海沈泉排污泵厂家就为大家来简单的讲解下经常用到的几种类型的污水泵的规格型号及字母所代表的意义，下面就请大家跟着小编一起来看看下面的内容吧。

一、QW潜水式无堵塞排污泵：QW(WQ)潜水排污泵是在引进G外先进技术的基础上，结合G内水泵的使用特点而研制成功的新一代水泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

该系列排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。

叶轮与传统叶轮相比，该排污泵泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

QW(WQ)潜水式无堵塞排污泵型号意义：二、GW型管道式无堵塞排污泵：GW型无堵塞潜水排污泵是在引进G外先进技术的基础上，结合G内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。
