常见法兰种类及代

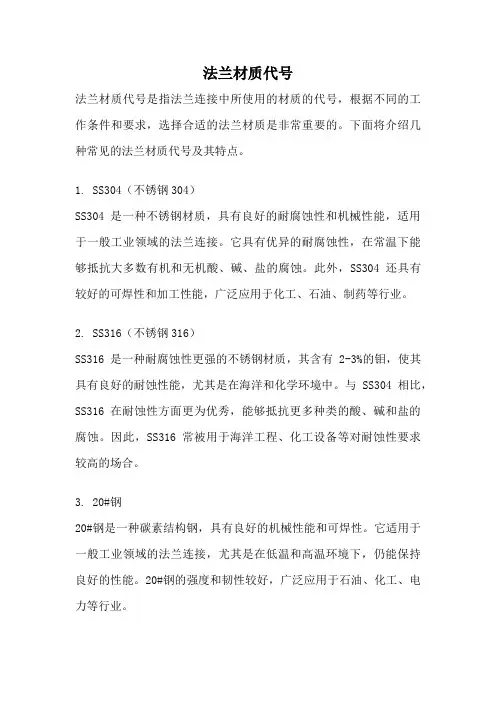

法兰材质代号法兰材质代号是指法兰连接中所使用的材质的代号，根据不同的工作条件和要求，选择合适的法兰材质是非常重要的。

下面将介绍几种常见的法兰材质代号及其特点。

1. SS304（不锈钢304）SS304是一种不锈钢材质，具有良好的耐腐蚀性和机械性能，适用于一般工业领域的法兰连接。

它具有优异的耐腐蚀性，在常温下能够抵抗大多数有机和无机酸、碱、盐的腐蚀。

此外，SS304还具有较好的可焊性和加工性能，广泛应用于化工、石油、制药等行业。

2. SS316（不锈钢316）SS316是一种耐腐蚀性更强的不锈钢材质，其含有2-3%的钼，使其具有良好的耐蚀性能，尤其是在海洋和化学环境中。

与SS304相比，SS316在耐蚀性方面更为优秀，能够抵抗更多种类的酸、碱和盐的腐蚀。

因此，SS316常被用于海洋工程、化工设备等对耐蚀性要求较高的场合。

3. 20#钢20#钢是一种碳素结构钢，具有良好的机械性能和可焊性。

它适用于一般工业领域的法兰连接，尤其是在低温和高温环境下，仍能保持良好的性能。

20#钢的强度和韧性较好，广泛应用于石油、化工、电力等行业。

4. Q235钢Q235钢是一种碳素结构钢，属于常用钢材，具有良好的可焊性和机械性能。

Q235钢的强度较高，适用于一般工业领域的法兰连接。

它在低温和高温环境下的性能稳定，被广泛应用于石油、天然气、化工等行业。

5. 16Mn钢16Mn钢是一种低合金高强度钢，具有较好的可焊性和机械性能。

16Mn钢的强度较高，适用于一些对强度要求较高的场合，如高压管道、核电站等领域。

此外，16Mn钢还具有良好的耐磨性和耐蚀性，能够在恶劣的工作环境下保持稳定的性能。

以上是几种常见的法兰材质代号及其特点。

在选择法兰材质时，需要根据具体的工作条件和要求，综合考虑其耐腐蚀性、机械性能、可焊性等因素。

合理选择合适的法兰材质，能够确保法兰连接的可靠性和安全性，提高设备的使用寿命和工作效率。

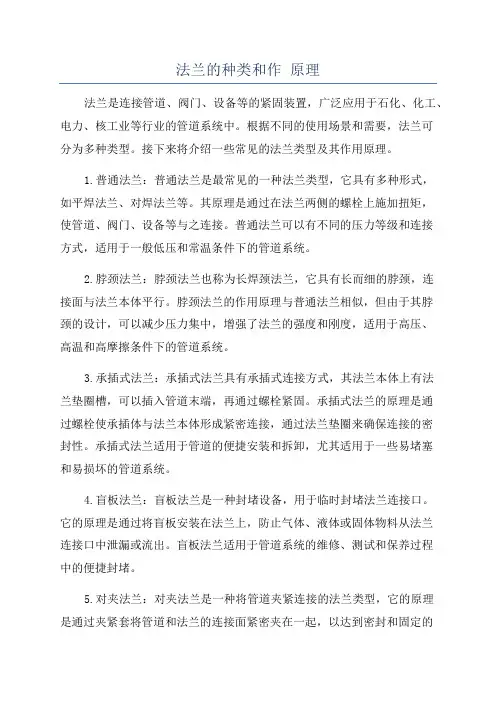

法兰的种类和作原理法兰是连接管道、阀门、设备等的紧固装置，广泛应用于石化、化工、电力、核工业等行业的管道系统中。

根据不同的使用场景和需要，法兰可分为多种类型。

接下来将介绍一些常见的法兰类型及其作用原理。

1.普通法兰：普通法兰是最常见的一种法兰类型，它具有多种形式，如平焊法兰、对焊法兰等。

其原理是通过在法兰两侧的螺栓上施加扭矩，使管道、阀门、设备等与之连接。

普通法兰可以有不同的压力等级和连接方式，适用于一般低压和常温条件下的管道系统。

2.脖颈法兰：脖颈法兰也称为长焊颈法兰，它具有长而细的脖颈，连接面与法兰本体平行。

脖颈法兰的作用原理与普通法兰相似，但由于其脖颈的设计，可以减少压力集中，增强了法兰的强度和刚度，适用于高压、高温和高摩擦条件下的管道系统。

3.承插式法兰：承插式法兰具有承插式连接方式，其法兰本体上有法兰垫圈槽，可以插入管道末端，再通过螺栓紧固。

承插式法兰的原理是通过螺栓使承插体与法兰本体形成紧密连接，通过法兰垫圈来确保连接的密封性。

承插式法兰适用于管道的便捷安装和拆卸，尤其适用于一些易堵塞和易损坏的管道系统。

4.盲板法兰：盲板法兰是一种封堵设备，用于临时封堵法兰连接口。

它的原理是通过将盲板安装在法兰上，防止气体、液体或固体物料从法兰连接口中泄漏或流出。

盲板法兰适用于管道系统的维修、测试和保养过程中的便捷封堵。

5.对夹法兰：对夹法兰是一种将管道夹紧连接的法兰类型，它的原理是通过夹紧套将管道和法兰的连接面紧密夹在一起，以达到密封和固定的效果。

对夹法兰常用于一些要求频繁拆卸和安装的管道系统，如食品、制药等行业。

总之，法兰是一种重要的管道连接装置，其种类众多，每一种法兰都有自己独特的作用原理和适用范围。

不同的工况和要求需要选择合适的法兰类型，以确保管道系统的安全运行和正常工作。

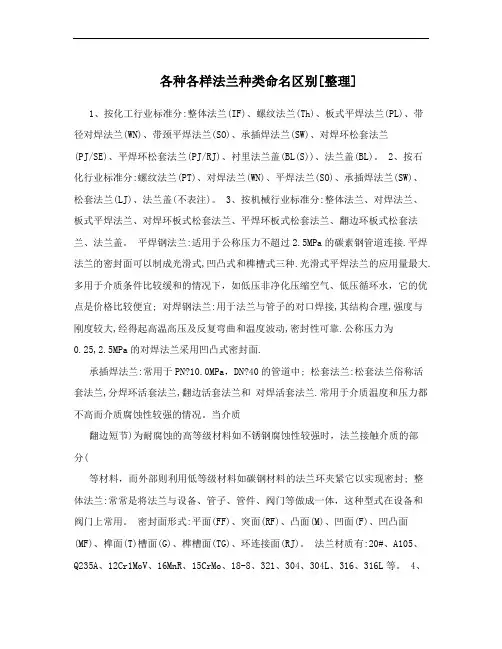

各种各样法兰种类命名区别[整理]1、按化工行业标准分:整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带径对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。

2、按石化行业标准分:螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。

3、按机械行业标准分:整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜; 对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25,2.5MPa的对焊法兰采用凹凸式密封面.承插焊法兰:常用于PN?10.0MPa，DN?40的管道中; 松套法兰:松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质翻边短节)为耐腐蚀的高等级材料如不锈钢腐蚀性较强时，法兰接触介质的部分(等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封; 整体法兰:常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

密封面形式:平面(FF)、突面(RF)、凸面(M)、凹面(F)、凹凸面(MF)、榫面(T)槽面(G)、榫槽面(TG)、环连接面(RJ)。

法兰材质有:20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

法兰的相关型号以及其相对应的材质标准内容来源自网络法兰型号：产品有平焊法兰，对焊法兰、凹凸法兰，带颈法兰，法兰盖。

国标、普通法兰、镀锌丝扣法兰、蝶阀法兰、开槽法兰、管桩端板、铸锻法兰法兰材质：不锈钢法兰(304304l316316l)合金钢法兰碳钢法兰20号钢q234q345法兰型号：产品有平焊法兰，对焊法兰、凹凸法兰，带颈法兰，法兰盖。

国标、普通法兰、镀锌丝扣法兰、蝶阀法兰、开槽法兰、管桩端板、铸锻法兰法兰材质：不锈钢法兰(304304l316316l)合金钢法兰碳钢法兰20号钢q234q345等法兰标准：国标法兰美标法兰英标法兰以及各种非标法兰高压法兰冲压法兰。

电力部标准GD0506~0507压力容器配套的法兰、管板相应标准：JB/T4700~4707-2000执行国家标准（GB/T9112-2000），机械部标准（JB81-59，JB/T74-94），石化部标准（SH3406-96），化工部标准（HG5010-58，HG20592-97）等等。

出口锻钢法兰材质符合美国的ASTM.A105标准。

采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。

由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。

阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。

阀门承压件材质铸铜、铸铁、球墨铸铁、高硅铸铁、铸钢、锻钢、高、低合金钢、不锈耐酸钢、哈氏合金、因科镍尔、蒙乃尔合金、双相不锈钢、钛合金等。

常见法兰种类及代号法兰是一种连接管道、阀门、仪表等设备的重要组件，主要用于管道的连接和密封。

常见的法兰种类及代号主要包括平焊法兰、对焊法兰、螺纹法兰、盲板、承插焊法兰等。

下面将详细介绍各种法兰的特点和代号。

1.平焊法兰（RF）：平焊法兰是最常见的一种法兰连接形式。

它的连接面光滑，通常用于低压、低温的场合。

平焊法兰的代号通常采用标准的国际编号，如ANSIB16.5、ASMEB16.47等。

2.对焊法兰（WN）：对焊法兰是一种焊接法兰，它的特点是连接面带有凹槽，适用于高压、高温的场合。

对焊法兰的代号通常采用标准的国际编号，如ANSIB16.5、ASMEB16.47等。

3.螺纹法兰（TH）：螺纹法兰是一种螺纹连接的法兰，适用于低压、小口径的管道系统。

螺纹法兰的代号通常采用标准的国际编号，如ANSIB16.5、ASMEB16.47等。

4.盲板（BL）：盲板是一种封闭管道的法兰，用于堵住管道上的孔洞。

盲板的代号通常采用标准的国际编号，如ANSIB16.5、ASMEB16.47等。

5.承插焊法兰（SW）：承插焊法兰是一种焊接法兰，它的特点是连接时需要将管子插入法兰内部，然后焊接密封。

承插焊法兰的代号通常采用标准的国际编号，如ANSIB16.5、ASMEB16.47等。

除了上述几种常见的法兰种类和代号，还有一些特殊用途的法兰，如电焊法兰（EW）和长焊颈法兰（LWN）。

电焊法兰是一种焊接法兰，它的连接面呈搭接形状，适用于高压、高温的场合。

长焊颈法兰是一种颈部较长的法兰，适用于对连接面要求高的场合。

在选用法兰时，需要根据实际需要考虑以下几个方面：1.压力等级：法兰的压力等级决定了它的耐压能力，要根据管道系统的工作压力选择适合的法兰压力等级。

2.连接形式：根据管道系统的连接方式，选择相应的法兰连接形式，如平焊法兰、对焊法兰、螺纹法兰等。

3.管道材质：根据管道系统的材质确定法兰的材质，以保证连接的可靠性和耐腐蚀性。

4.法兰尺寸：根据管道系统的口径确定法兰的尺寸，要保证法兰与管道的接口匹配，以确保连接的紧密性和密封性。

第四部分法兰、插板、垫环、8字盲板一．法兰常识：法兰是管道中起连接作用的重要部分，种类多，标准繁杂。

由于其主要起连接作用，因此，法兰的主要特性就是连接方式及密封形式，主导影响参数是管道压力（介质不同影响材质选定）：一般地讲，低压系统（PN<2.5MPA）采用平焊或板式法兰，普通突面(RF)密封，中压系统(2.5-64MPA)采用对焊法兰，RF或凹凸面(FM/M)密封，高压系统(10.0MPA以上)，通常采用对焊法兰，梯型槽(RJ)密封。

在低压不锈钢系统中，有时为节约成本及检修方便，还采用松套法兰或活套环法兰。

二．法兰的类型：管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰（SO)、对焊法兰(WN)、螺纹法兰(TH）、承插焊法兰（SW)、松套法兰(PL)。

如下图所示：平焊法兰：将管子插入法兰内孔进行正面和背面焊接，具有易对中，价格便宜的特点。

分为两种：1、板式平焊法兰，这种法兰刚性较差，焊接时易引起法兰面变形，引起密封面转角而导致泄漏，一般用在压力温度较低，不太重要的管道上；2、带径平焊法兰：这种法兰的短径使法兰的刚度和其承载能力大有提高。

法兰本身的制造工艺比对焊法兰要简单，与管子连接的焊接与板式平焊法兰一般为角焊缝结构施工比较简单省事。

对焊法兰：这种法兰系将法兰焊径端与管子焊接端加工承一定形式的焊接坡口后直接焊接，施工比较方便。

由于法兰与管子焊接处有一段圆滑过渡的高径，法兰径部厚度逐渐过渡到管壁厚度，降低了结构的不连续性，法兰强度较高，承载条件较高，适用于压力温度波动幅度大或高温、高压和低温管道。

石化工业中工艺管道大多采用这种对焊法兰。

螺纹式法兰：一般用在镀锌钢管不宜焊接的场合，温度反复波动或高于260℃和低于-45℃的管道不宜使用。

在任何可能发生裂隙腐蚀的场合应避免使用螺纹法兰。

承插焊法兰与带径平焊法兰相似，只是将管子插入法兰的承插孔中进行焊接，一般只在在法兰背面有一条焊缝。

这种法兰公称压力范围较大，口径较小，一般用在小口径管道。

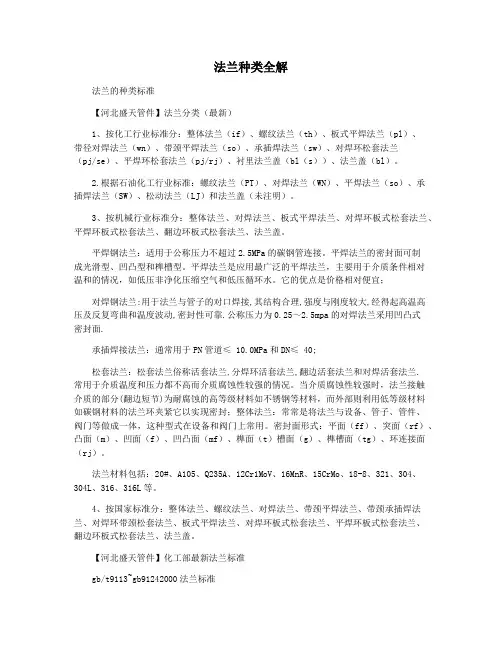

法兰种类全解法兰的种类标准【河北盛天管件】法兰分类（最新）1、按化工行业标准分：整体法兰（if）、螺纹法兰（th）、板式平焊法兰（pl）、带径对焊法兰（wn）、带颈平焊法兰（so）、承插焊法兰（sw）、对焊环松套法兰（pj/se）、平焊环松套法兰（pj/rj）、衬里法兰盖（bl（s））、法兰盖（bl）。

2.根据石油化工行业标准：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（so）、承插焊法兰（SW）、松动法兰（LJ）和法兰盖（未注明）。

3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰：适用于公称压力不超过2.5MPa的碳钢管连接。

平焊法兰的密封面可制成光滑型、凹凸型和榫槽型。

平焊法兰是应用最广泛的平焊法兰，主要用于介质条件相对温和的情况，如低压非净化压缩空气和低压循环水。

它的优点是价格相对便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5mpa的对焊法兰采用凹凸式密封面.承插焊接法兰：通常用于PN管道≤ 10.0MPa和DN≤ 40;松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

密封面形式：平面（ff）、突面（rf）、凸面（m）、凹面（f）、凹凸面（mf）、榫面（t）槽面（g）、榫槽面（tg）、环连接面（rj）。

法兰材料包括：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

法兰种类和阀门种类英汉表达方式平焊法兰slippon flange(SF)对焊法兰butt weld flange(BWF)凹凸法兰female and male flange（MFM）带颈法兰with neck flange(NF)法兰盖flange cover(FC)盲法兰Blind flange(BF)平面管道法兰Full Face（FF)凸面管道法兰凸面Raised Face（RF）凸面管道法兰凸面Raised Face（RF）环连接面管道法兰环连接面Ring Joint Face（RJ)环连接面管道法兰环连接面Ring Joint Face（RJ）承插凸面法兰Socket Rised Face Flang(SRFF) galvanized threaded flange镀锌丝扣法兰butterfly valve flange蝶阀法兰slotted flanges开槽法兰法兰的类型要根据连接形式和密封面型式来分，连接形式：螺纹连接Threaded Th带颈对焊weld Neck WN带颈平焊Slip-On SO板式平焊plate PL承插焊sock welded SW对焊环松套Pipe Joint / Stub End PJ/SE 平焊环松套pipe Joint / Plate Ring PJ/PR 整体法兰Integrated Flange IF法兰盖或盲法兰Blind Flange BF密封面型式：突面 Raised Face RF凹凸面Male and Female MFM榫槽面Tongue and Groove TG全平面Flat Face FF环连接面Ring Joint RJ阀门的常见的有如下几种：球心阀Globe Valve(GV)球阀Ball Valve(BV)蝶阀Butterfly Valve(BV)止回阀Check Valve(CV)球阀 Ball Valve闸阀 Gate Valve截止阀 Globe Valve蝶阀 Butterfly Valve止回阀 Check Valve 很多人直接叫Non-return Valve 隔膜阀 Diaphram Valve旋塞阀 Plug Valve针型阀 Niddle Valve。

常见法兰种类及代法兰是一种常用于连接管道系统和设备的连接件，广泛应用于石油、化工、电力、供热、轻工、造纸、卫生等工业领域。

常见的法兰种类包括焊接法兰、螺纹法兰、对焊法兰、盲板法兰、承插法兰等。

下面将介绍这些常见法兰种类及其功能特点。

1.焊接法兰：焊接法兰是最常见的一种法兰，它通过焊接方式将管道与法兰连接。

焊接法兰具有连接牢固、密封性好的特点，在管道工程中使用较为广泛。

根据连接方式的不同，焊接法兰可分为一般焊接法兰、对焊法兰、承插焊接法兰等。

2.螺纹法兰：螺纹法兰是通过内外螺纹连接管道和法兰的一种常见法兰，适用于低压、小口径的管道系统。

螺纹法兰具有安装方便、拆卸简单的特点，但其密封性较差，适用于一些要求不太高的场合。

3.对焊法兰：对焊法兰是通过对焊连接管道和法兰的一种常见法兰，适用于中高压、大口径的管道系统。

对焊法兰具有连接牢固、密封性好的特点，主要由法兰盘和密封面组成。

对焊法兰由于其具有较好的密封性能，被广泛应用于石油、化工等领域。

4.盲板法兰：盲板法兰是一种用于封堵管道的法兰，即用来封堵管道结束或暂停使用时的法兰，不具备连接功能。

盲板法兰通常由一块带有法兰面的圆形盲板和附属的螺栓、螺母等组成，可根据管道的要求进行选择。

5.承插法兰：承插法兰是一种适用于高压、大口径管道系统的连接件。

承插法兰采用承插连接方式，通过将法兰盖与法兰体的法兰面上互相错装进行滚焊，再使用承插机加热压合形成一体，达到连接的目的。

承插法兰由于其连接可靠、承插性能好的特点，广泛应用于石油、化工、供热等领域。

除了上述常见的法兰种类外，还有一些特殊用途的法兰，如凸缘法兰、密封法兰、防爆法兰等。

凸缘法兰是结构复杂的一种法兰，在各类设备和机械传动系统中使用广泛。

密封法兰主要用于密封管道，达到防止漏油、气体等目的。

防爆法兰是具有防止爆炸的功能的一种法兰，常用于石油、化工等易燃易爆场所。

总之，不同种类的法兰根据其连接方式、压力等级、密封性能等因素进行选择，以满足不同工程项目的需求。
