形位公差详解-含图片说明

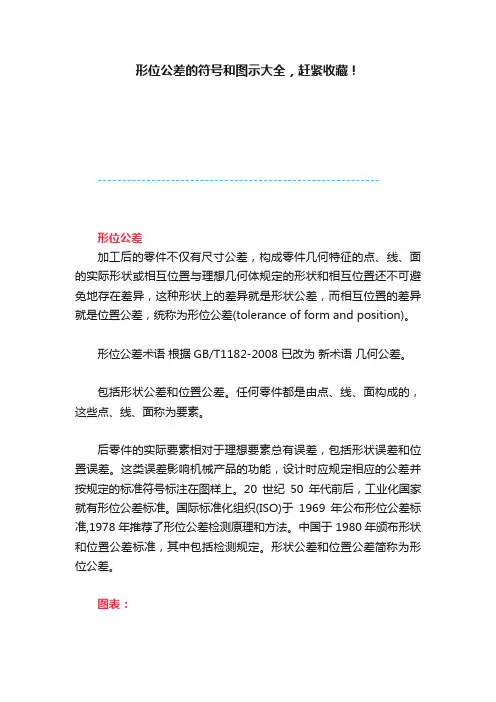

形位公差的符号和图示大全，赶紧收藏！----------------------------------------------------------形位公差加工后的零件不仅有尺寸公差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，统称为形位公差(tolerance of form and position)。

形位公差术语根据GB/T1182-2008 已改为新术语几何公差。

包括形状公差和位置公差。

任何零件都是由点、线、面构成的，这些点、线、面称为要素。

后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。

这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。

20世纪50年代前后，工业化国家就有形位公差标准。

国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。

中国于1980年颁布形状和位置公差标准，其中包括检测规定。

形状公差和位置公差简称为形位公差。

图表：测量方法形状误差指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差。

如：加工一根圆柱时，轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等。

位置误差指零件上的结构要素在加工时可能产生的相对位置上的误差。

如：阶梯轴的各回转轴线可能有偏移等。

目前有一种高效测量各种形位误差的测量方法，就是可以直接利用数据采集仪连接各种指示，如百分表等，数据采集仪会自动读取测量数据并进行数据分析，无需人工测量跟数据分析，可以大大提高机械测量效率。

测量仪器：偏摆仪、百分表（或其他指示表）、数据采集仪测量原理：数据采集仪可从百分表中实时读取数据，并进行形位误差的计算与分析，各种形位误差计算公式嵌入数据采集仪软件中，不需要人工计算，提高测量的准确率。

必知的形位公差知识全集一、形位公差的代号(GB/T 1182-1996)注：形位公差符号的线型宽度为b/2～b（b为粗实线宽），但跳动符号的箭头外的线是细实线。

二、形状、位置公差带的定义和图例说明GB/T 1182-19961 直线度a. 在给定平面内的公差带定义——公差带是距离为公差值t的两平行直线之间的区域。

b. 在给定方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t的两平行平面之间的区域；当给定互相垂直的两个方向时，公差带是正截面尺寸为公差值t1×t2的四棱柱内的区域。

c. 在任意方向上的公差带定义——公差带是直径为公差值t的圆柱面内的区域。

2. 平面度公差带定义——公差带是距离为公差值t的两平行平面之间的区域。

3. 圆度公差带定义——公差带是在同一正截面上半径差为公差值t的两同心圆之间的区域。

4．圆柱度公差带定义——公差带是半径差值t的两同轴圆柱面之间的区域。

5. 线轮廓度公差带定义——公差带是包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线相对基准有位置要求时，其理想轮廓线系指相对基准为理想位置的理想轮廓线。

6.面轮廓度公差带定义——公差带是包络一系列直径为公差值t的球的两包络面间的区域，诸球球心应位于理想轮廓面上。

注：当被测轮廓面相对基准有位置要求时，其理想轮廓面系指相对于基准为理想位置的理论轮廓面。

7. 平行度a. 在给定的方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t，且平行于基准平面（或直线、轴线）的两平行面之间的区域；当给定相互垂直的两个方向时，是正截面尺寸为公差值t1×t2，且平行于基准轴线的四棱柱内的区域。

b. 在任意方向的公差带定义——公差带是直径为公差值t，且平行于基准轴线的圆柱面内的区域。

8. 垂直 度a. 在给定方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t ，且垂直于基准平面（或直线、轴线）的两平行平面（或直线）之间的区域当给定两个互相垂直的方向时，是正截面为公差值t 1×t 2，且垂直于基准平面的四棱柱内的区域。

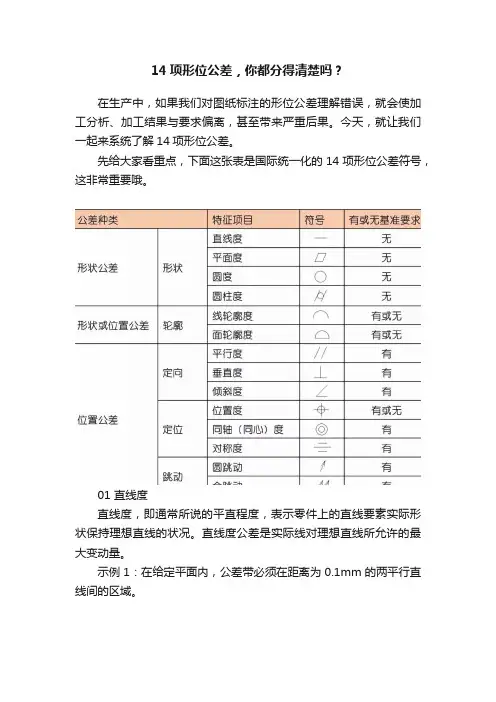

14项形位公差，你都分得清楚吗？在生产中，如果我们对图纸标注的形位公差理解错误，就会使加工分析、加工结果与要求偏离，甚至带来严重后果。

今天，就让我们一起来系统了解14项形位公差。

先给大家看重点，下面这张表是国际统一化的14项形位公差符号，这非常重要哦。

01 直线度直线度，即通常所说的平直程度，表示零件上的直线要素实际形状保持理想直线的状况。

直线度公差是实际线对理想直线所允许的最大变动量。

示例1：在给定平面内，公差带必须在距离为0.1mm的两平行直线间的区域。

示例2：在公差值前加注记号Φ、则公差带必须在直径0.08mm 的圆柱面内的区域。

02 平面度平面度，即通常所说的平整程度，表示零件的平面要素实际形状，保持理想平面的状况。

平面度公差是实际表面对理想平面所允许的最大变动量。

示例：公差带是位于距离0.08mm的两个平行平面之间的区域。

03 圆度圆度，即通常所说的圆整程度，表示零件上圆的要素实际形状与其中心保持等距的状况。

圆度公差是在同一截面上，实际圆对理想圆所允许的最大变动量。

示例：公差带必须在同一正截面上，半径差为公差值0.03mm的两个同心圆之间的区域。

04 圆柱度圆柱度是表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。

圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。

示例：公差带是半径差为公差值0.1mm的两个同轴圆柱面之间的区域。

05 线轮廓度线轮廓度是表示在零件的给定平面上，任意形状的曲线，保持其理想形状的状况。

线轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。

示例：公差带是由包络一系列直径为公差0.04mm的圆的两包络线之间的区域。

诸圆的圆心位于具有理论正确几何形状的线上。

06 面轮廓度面轮廓度是表示零件上的任意形状的曲面，保持其理想形状的状况。

面轮廓度公差是指非圆曲面的实际轮廓线，对理想轮廓面的允许变动量。

示例：公差带是由包络一系列直径为0.02mm的球的两条包络线之间，诸球的中心理论上应位于理论正确几何形状的面上。

6种形状公差，8种位置公差，图解形位公差的符号和标注，
值得保存
形位公差
形状公差和位置公差简称为形位公差。

6种形状公差：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度。

8种位置公差：平行度、垂直度、倾斜度、同轴度、对称度、位置度、圆跳动、“全”跳动。

以直线度为例：
直线度：限制实际直线对理想直线变动量的一种形状公差；由形状、大小、方向、位置四要素组成。

图解形位公差的符号和标注
1000G机械、液压、机电、材料、非标等等领域资料介绍
全网最新资料合集，让你找到真正自信的
资料。

1000G机械相关领域全部资料涉及的
面很广，具体来说内容涵盖传统机械行业、机
械加工、材料类、材料成型、电气行业、液压
行业、机电类、机械传动、一千多份非标设备
三维模型和非标设计等等领域。

具体内容有：文档手册类(千余份工程师
设计手册、机械设计手册、机电相关手册、液
压类手册、自动化类手册、材料成型手册、非
标设计手册等等，所有历史文章的PPT源文件
等）。

常用的设计工具（500套自动计算表格，
其中包括各类传动校核、选型设计表格、尺寸
自动计算表格、轴承校核、齿轮校核与设计等
等）。

视频教程类（十余款常用的机械设计软件
的教程，其中包括UG各版本、SolidWorks、
CATIA、proe、CAD、Adams等等基础知
识）。

我相信这1000G全部资料对于提升你的能力一定会有很大的帮助。

同时在工作中遇到相关问题的时候，这些资料也能提供很好的指导作用。

形位公差一、形位公差的意思。

1、“形”是形状的意思，表示要控制一个零件的表面的形状不要变形了。

如下图1-12、“位”是位置的意思，表示一零件上的某个特征的位置。

如下图1-2图1-2正确变形了变成了椭圆不正确圆的正确图1-1二、形位公差符号/名称三、符号表示的公差形四、各符号的解说1. 位置度表示某特征的位置要求较高就可以用这个位置度来控制。

如下图2-1图2-12、同轴度表示轴类或孔来说，要求它们是在同一线上的。

如下图2-2图2-2如果位置不对了，那上板和下板说对不上了！对称度表示以一线或面为基准，要求两边以它对称。

如下图2-3图2-34、平行度表示一平面或线与另一平面或线平行。

如下图2-4图2-4表示某一平面或线与另一平面或线垂直。

如下图2-5图2-56、角度度表示一平面或线与另一平面或线形成的角度之间的公差。

如下图2-6图2-67、圆柱度表示一圆柱形零件的圆柱面要是直的，也就是不能有锥度。

如下图2-7图2-78、平面度表示一个面是平整的，不可以凹凸不平。

如下图2-8图2-89、圆度表示一个圆形的零件的形状的圆度要够圆，不要变形成为的椭圆了如下图2-9轴孔图2-910、直线度表示一线或边是直的，不要变弯了。

如下图2-10图2-1011、线轮廓表示两等线之间的距离相等，也就是说两条曲线是一样了。

如下图2-11图2-1112、面轮廓表示两曲面之间的距离是相等的。

如下图2-12图2-1213、圆跳动表示一圆柱形的零件在做圆周运动时的跳动量。

如图2-13图2-1314、全跳动表示一圆柱类零件在做轴向各和径向运动的时的跳动量。

图2-1415、投影公差投影公差是一条边或线投影到另一面上所得到的一条虚拟线再以所要控制的边或线之间的误差值。

如下图2-15图2-15本资料完成于2010年8月5日晚！以上资料希望对大家有用如有不明白或做的不好的地方请与我联系！QQ289975878 谢谢！说明一下，以上资料只是以本人所学做出来的如有不对本人不负责！！罗运良。
