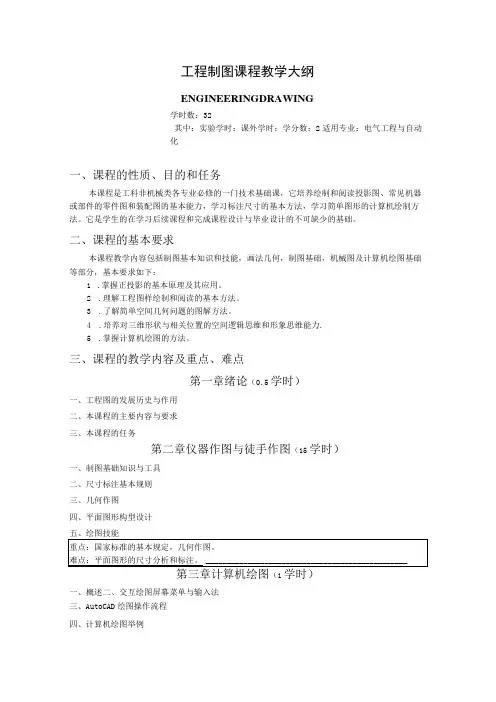

工程制图课程教学大纲ENGINEERINGDRAWING学时数：32其中：实验学时：课外学时：学分数：2适用专业：电气工程与自动化一、课程的性质、目的和任务本课程是工科非机械类各专业必修的一门技术基础课，它培养绘制和阅读投影图、常见机器或部件的零件图和装配图的基本能力，学习标注尺寸的基本方法，学习简单图形的计算机绘制方法。

它是学生的在学习后续课程和完成课程设计与毕业设计的不可缺少的基础。

二、课程的基本要求本课程教学内容包括制图基本知识和技能，画法几何，制图基础，机械图及计算机绘图基础等部分，基本要求如下：1.掌握正投影的基本原理及其应用。

2.理解工程图样绘制和阅读的基本方法。

3.了解简单空间几何问题的图解方法。

4.培养对三维形状与相关位置的空间逻辑思维和形象思维能力.5.掌握计算机绘图的方法。

三、课程的教学内容及重点、难点第一章绪论（0.5学时）一、工程图的发展历史与作用二、本课程的主要内容与要求三、本课程的任务第二章仪器作图与徒手作图（15学时）一、制图基础知识与工具二、尺寸标注基本规则三、几何作图四、平面图形构型设计（1一、概述二、交互绘图屏幕菜单与输入法三、AutoCAD绘图操作流程四、计算机绘图举例五、二维交互参数化绘图的基本概念重点：对象捕捉，图形编辑。

难点：图层和特性。

第四章投影基础（10学时）一、投影体系的建立1.投影法；2.正投影；3.投影体系二、点的投影1点在两投影面体系中的投影；2.点在三投影面体系中的投影；3.投影面和投影轴上的点；4.点在两投影面和三投影面与直角坐标的关系;5.两点的相对位置及重影点三、直线的投影1直线及直线上点的投影特性； 2.直线的实长及对投影面的倾角；3.直线上的点及分割线段成正比；4.两直线的相对位置；四、平面的投影1平面的表示法；2.平面的投影特性；3.平面上的点和直线；五、直线与平面、平面与平面之间的相对位置1平行；2.相交；3.垂直；4.综合举例六、基本立体的投影1.平面立体及其表面交线的投影：2.曲面立体七、回转体表面的截交线和相贯线1回转体截交线的投影；2.立体表面相贯线的投影第五章组合体和机件的表达（4学时）五、组合体视图的画法1.组合体的形体分析；2.组合体的视图画法二、看组合体视图1看组合体视图的基本方法；2.看组合体视图的步骤三、组合体的尺寸标注1.基本立体的尺寸注法；2.组合体的尺寸注法四、机件的常用表达方法1.视图；2.剖视图；3.断面图；4.局部放大图；5.简化画法；6.表达方法应用举例；7.第三角画法简介重点：画组合体的视图，读组合体的视图；视图、剖视图、剖面图难点：形体分析与线面分析；剖切面和剖切法第六章轴测图生成（2学时）一、轴测图的基本知识1.轴测图生成；2.轴间角和轴向伸缩系数；3.轴测图上线和面的投影二、正等轴测投影1.基本立体的轴测图画法；2.组合体正等轴测图的画法三、斜二等轴测投影四、体的计算机生成1.等轴测绘图；2.简单三维图形第七章几何造型（0.5学时）一、儿何造型简介二、AU1oCAD实体造型第八章工程图的绘制与阅读（10学时）一、概述二、常用件和标准件1螺纹和螺纹紧固件； 2.齿轮；3.键和销；4.滚动轴承；5.弹簧三、零件图1零件图的内容：2.零件图的视图选择和尺寸标注；3.表面粗糙度4.极限与配合和形位公差简介5.零件结构工艺性简介四、装配图1装配图的内容：2.装配图的视图表达方法：3.部件测绘和装配图的画法简介；4.看装配图及由装配图拆画零件图重点：标准件的规定画法及标注，零件图的内容及标注，装配图的内容难点：公差与配合、结构工艺性，读装配图第十章计算机辅助设计制图基础（0,5学时）一、图样表达在工程设计中的地位二、工程设计方法学与计算机辅助设计三、计算机绘图及图形处理四、计算机绘图及CAD的发展趋势；四、课程各教学环节要求（一）将第3章和第7章及第10章，作为计算机制图的一个大的教学内容;（二）因学时紧张，第9章的内容不作讲解，学生自学，教师答疑；（H）教学中有选择地布置作业，适当安排习题课。

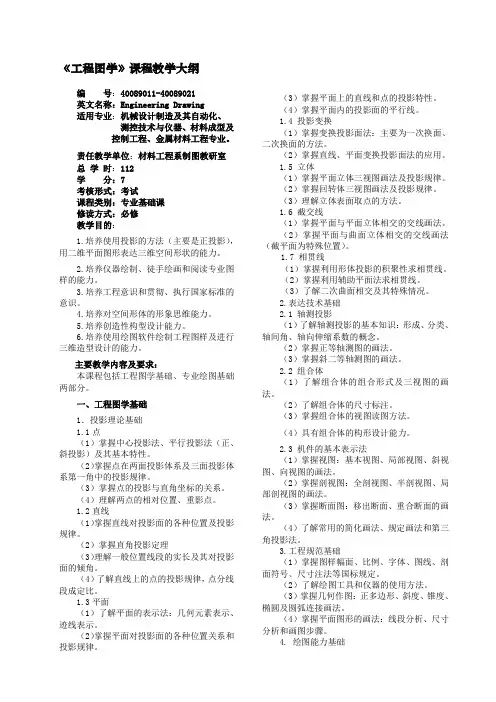

《工程图学》课程教学大纲编号：40089011-40089021英文名称：Engineering Drawing适用专业：机械设计制造及其自动化、测控技术与仪器、材料成型及控制工程、金属材料工程专业。

责任教学单位：材料工程系制图教研室总学时：112学分：7考核形式：考试课程类别：专业基础课修读方式：必修教学目的：1.培养使用投影的方法（主要是正投影），用二维平面图形表达三维空间形状的能力。

2.培养仪器绘制、徒手绘画和阅读专业图样的能力。

3.培养工程意识和贯彻、执行国家标准的意识。

4.培养对空间形体的形象思维能力。

5.培养创造性构型设计能力。

6.培养使用绘图软件绘制工程图样及进行三维造型设计的能力。

主要教学内容及要求：本课程包括工程图学基础、专业绘图基础两部分。

一、工程图学基础1．投影理论基础1.1点（1）掌握中心投影法、平行投影法（正、斜投影）及其基本特性。

（2）掌握点在两面投影体系及三面投影体系第一角中的投影规律。

（3）掌握点的投影与直角坐标的关系。

（4）理解两点的相对位置、重影点。

1.2直线（1）掌握直线对投影面的各种位置及投影规律。

（2）掌握直角投影定理（3）理解一般位置线段的实长及其对投影面的倾角。

（4）了解直线上的点的投影规律，点分线段成定比。

1.3平面（1）了解平面的表示法：几何元素表示、迹线表示。

（2）掌握平面对投影面的各种位置关系和投影规律。

（3）掌握平面上的直线和点的投影特性。

（4）掌握平面内的投影面的平行线。

1.4 投影变换（1）掌握变换投影面法：主要为一次换面、二次换面的方法。

（2）掌握直线、平面变换投影面法的应用。

1.5 立体（1）掌握平面立体三视图画法及投影规律。

（2）掌握回转体三视图画法及投影规律。

（3）理解立体表面取点的方法。

1.6 截交线（1）掌握平面与平面立体相交的交线画法。

（2）掌握平面与曲面立体相交的交线画法（截平面为特殊位置）。

1.7 相贯线（1）掌握利用形体投影的积聚性求相贯线。

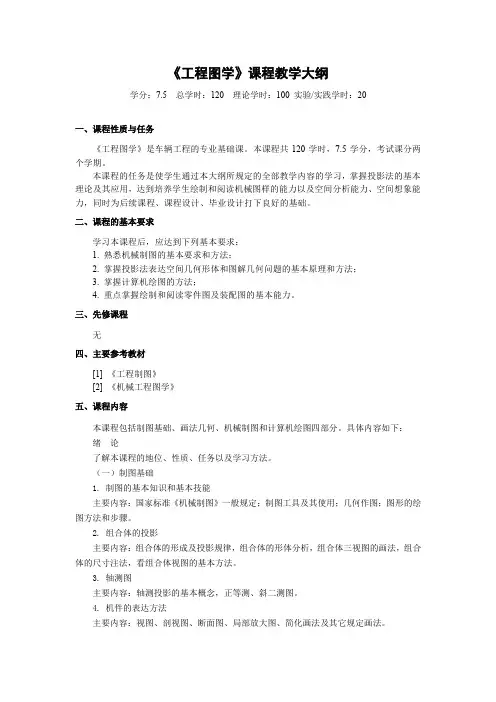

《工程图学》课程教学大纲学分：7.5 总学时：120 理论学时：100 实验/实践学时：20一、课程性质与任务《工程图学》是车辆工程的专业基础课。

本课程共120学时，7.5学分，考试课分两个学期。

本课程的任务是使学生通过本大纲所规定的全部教学内容的学习，掌握投影法的基本理论及其应用，达到培养学生绘制和阅读机械图样的能力以及空间分析能力、空间想象能力，同时为后续课程、课程设计、毕业设计打下良好的基础。

二、课程的基本要求学习本课程后，应达到下列基本要求：1. 熟悉机械制图的基本要求和方法；2. 掌握投影法表达空间几何形体和图解几何问题的基本原理和方法；3. 掌握计算机绘图的方法；4. 重点掌握绘制和阅读零件图及装配图的基本能力。

三、先修课程无四、主要参考教材[1] 《工程制图》[2] 《机械工程图学》五、课程内容本课程包括制图基础、画法几何、机械制图和计算机绘图四部分。

具体内容如下：绪论了解本课程的地位、性质、任务以及学习方法。

（一）制图基础1. 制图的基本知识和基本技能主要内容：国家标准《机械制图》一般规定；制图工具及其使用；几何作图；图形的绘图方法和步骤。

2. 组合体的投影主要内容：组合体的形成及投影规律，组合体的形体分析，组合体三视图的画法，组合体的尺寸注法，看组合体视图的基本方法。

3. 轴测图主要内容：轴测投影的基本概念，正等测、斜二测图。

4. 机件的表达方法主要内容：视图、剖视图、断面图、局部放大图、简化画法及其它规定画法。

（二）画法几何1. 点、直线和平面的投影主要内容：投影的方法及其分类、正投影法的投影特性；点、线、面的投影。

2. 立体的投影主要内容：立体的投影、平面与立体相交（截平面为特殊位置）、两立体相交。

（三）机械制图1. 标准件、常用件主要内容：螺纹、螺纹联接、键连接、销连接、滚动轴承、齿轮、蜗轮、蜗杆、弹簧。

2. 零件图主要内容：零件图的内容、零件的表达方法、零件图的尺寸标注、零件图的技术要求、零件测绘、看零件图、零件结构工艺性。

3D工程图学应用与提高键键、销都是标准件，它们的结构、型式和尺寸都有规定，使用时可从有关手册中查阅选用。

一、键及其连接键用来连接轴及轴上的传动零件，如齿轮、皮带轮等零件，起传递扭矩的作用。

轴皮带轮键键、销都是标准件，它们的结构、型式和尺寸都有规定，使用时可从有关手册中查阅选用。

一、键及其连接键用来连接轴及轴上的传动零件，如齿轮、皮带轮等零件，起传递扭矩的作用。

一般分为两大类：常用键花键常用键的类型普通平键半圆键钩头楔键键是标准件，其尺寸以及轴上键槽的尺寸，可按轴径查阅有关标准。

1. 普通平键普通平键有以下三种形式：A型（圆头）B型（方头）C型（半圆头）键的尺寸长L 宽b 高h标记：键型b×L 国标编号示例：键B18×100 GB／T 1096键C18×100 GB／T 1096键18×100 GB／T 1096有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）1. 普通平键普通平键的装配图画法如下：(1)侧面工作受力无缝——一条线；(2)键与轴槽的底部贴紧——一条线；(3)键与轮槽的底部有间隙——两条线。

A型普通平键的轴上键槽用指状铣刀在立式铣床上铣出，槽的形状与键相同，键在槽中固定良好，工作时不松动，但轴上键槽端部应力集中较大。

B型普通平键轴槽是用盘状铣刀在卧式铣床上加工，轴的应力集中较小，但键在轴槽中易松动，故对尺寸较大的键，宜用紧定螺钉将键压在轴槽底部。

C型普通平键常用于轴端的连接。

2. 半圆键半圆键的装配图画法如下：(1)侧面工作受力无缝——一条线；(2)键与轴槽的底部贴紧——一条线；(3)键与轮槽的底部有间隙——两条线。

半圆键连接与普通平键连接比较，具有自动调节作用，但削弱了轴的强度。

3. 钩头楔键钩头楔键的装配图画法如下：(1)底、顶面同是工作面，无缝——一条线；(2)两侧面有间隙——两条线。

例：用A型平键将如图所示的轴和齿轮连接起来，键长为16mm，查表确定键与键槽尺寸，并画出键连接图。

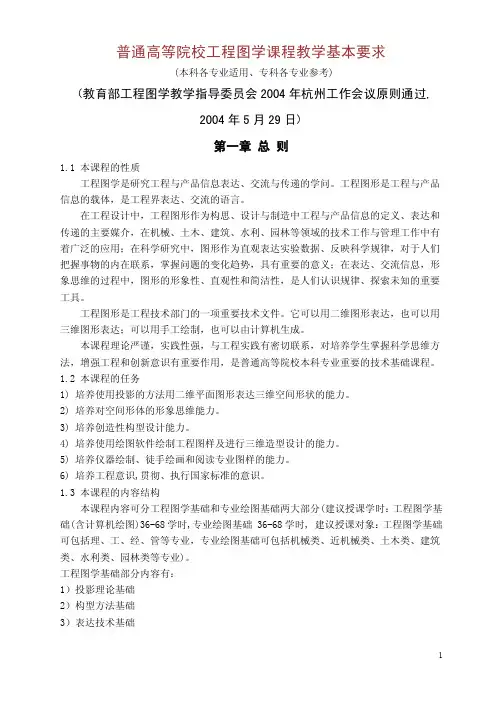

普通高等院校工程图学课程教学基本要求(本科各专业适用、专科各专业参考)(教育部工程图学教学指导委员会2004 年杭州工作会议原则通过,2004年5月29日)第一章 总 则1.1 本课程的性质工程图学是研究工程与产品信息表达、交流与传递的学问。

工程图形是工程与产品 信息的载体，是工程界表达、交流的语言。

在工程设计中，工程图形作为构思、设计与制造中工程与产品信息的定义、表达和 传递的主要媒介，在机械、土木、建筑、水利、园林等领域的技术工作与管理工作中有 着广泛的应用；在科学研究中，图形作为直观表达实验数据、反映科学规律，对于人们 把握事物的内在联系，掌握问题的变化趋势，具有重要的意义；在表达、交流信息，形 象思维的过程中，图形的形象性、直观性和简洁性，是人们认识规律、探索未知的重要 工具。

工程图形是工程技术部门的一项重要技术文件。

它可以用二维图形表达，也可以用 三维图形表达；可以用手工绘制，也可以由计算机生成。

本课程理论严谨，实践性强，与工程实践有密切联系，对培养学生掌握科学思维方 法，增强工程和创新意识有重要作用，是普通高等院校本科专业重要的技术基础课程。

1.2 本课程的任务1) 培养使用投影的方法用二维平面图形表达三维空间形状的能力。

2) 培养对空间形体的形象思维能力。

3) 培养创造性构型设计能力。

4) 培养使用绘图软件绘制工程图样及进行三维造型设计的能力。

5) 培养仪器绘制、徒手绘画和阅读专业图样的能力。

6) 培养工程意识,贯彻、执行国家标准的意识。

1.3 本课程的内容结构本课程内容可分工程图学基础和专业绘图基础两大部分(建议授课学时：工程图学基 础(含计算机绘图)36-68学时,专业绘图基础 36-68学时, 建议授课对象：工程图学基础 可包括理、工、经、管等专业，专业绘图基础可包括机械类、近机械类、土木类、建筑 类、水利类、园林类等专业)。

工程图学基础部分内容有：1）投影理论基础2）构型方法基础3）表达技术基础4）绘图能力基础5）工程规范基础专业绘图基础部分包括机械类、近机械类、土木类、建筑类、水利类、园林类等专 业绘图的内容。

机械制图知识点归纳大一机械制图是机械工程专业的基础课之一，通过学习机械制图可以使学生掌握基本的机械图纸的绘制方法和技巧，为将来的工作打下坚实的基础。

在大一的学习中，学生将会接触到一些基本的机械制图知识点，本文将对这些知识点进行归纳总结。

1. 图面按照国家标准绘制机械制图是一个国家标准化的工程图纸系统，学生在学习机械制图时需要按照国家标准进行绘制。

图纸的尺寸、比例、线型、字体等都有相应的规定，需要严格遵守。

此外，还需要了解图纸的各个部分的命名和标注方法，如图名、视图名称、尺寸标注、标志等。

2. 基本绘图方法和工具使用在机械制图中，学生需要学会使用一些基本的绘图工具，如铅笔、尺子、三角板、直角器、圆规等。

此外，还需要熟练掌握绘图纸上的各种直线、弧线的绘制方法，以及常用的投影法、剖视法、曲面展开等绘图方法。

3. 标准件图样的绘制标准件图样是机械制图中常见的一种图样，如螺丝、螺母、键、轴等。

学生需要学会按照国家标准的要求，绘制各种标准件的图样。

在绘制图样时，需要掌握标准件的尺寸、形状、加工工艺等知识，并且要注意图样的比例和精度要求。

4. 零件图样的绘制除了标准件图样，学生还需要学习绘制各种零件的图样。

零件图样是根据设计要求绘制的，其中包含了零件的尺寸、形状、加工工艺等信息。

学生需要学会根据设计要求，选用合适的视图进行绘制，并进行尺寸标注和加工标记。

5. 装配图的绘制在机械制图中，装配图是将多个零件组装在一起的图纸。

学生需要学会根据装配要求，选择合适的视图进行绘制，并标注装配关系和尺寸要求。

装配图的绘制要求准确、清晰，能够清楚地表达出各个零件的位置和相互之间的关系。

6. 图样的变换和修正在绘制机械制图过程中，难免会出现一些错误或需要修改的情况。

学生需要学会使用修正要领，进行图样的变换和修正。

在进行修正时，需要注意保持图纸的整洁美观，避免对图纸造成二次污染。

7. CAD软件的应用随着计算机技术的进步，计算机辅助设计（CAD）已经成为机械制图的常用工具。
