家庭电路课后作业

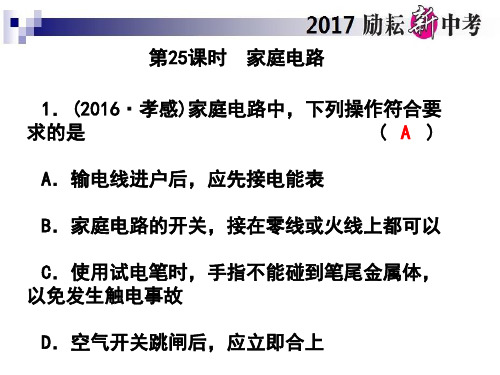

第1节家庭电路知能演练提升能力提升1.下列说法错误的是()A.两条进户线中有一条是火线,一条是零线B.零线在户外就已经和大地相连C.火线可以使试电笔发光D.用试电笔测火线时,手指千万不能碰到笔尾金属体2.如图所示,三孔插座的接法中正确的是()3.某家庭电路的部分组成如图所示,下列说法正确的是()A.图中三个插座是串联的B.控制灯泡的开关S要接在火线上C.三脚插头的用电器也可插入两孔插座D.闭合开关S时,灯泡不亮,一定是零线某处断路4.(2017·天津中考)在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置5.如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障,电工师傅为查明故障,在保险丝处接入一只“220 V40 W”的灯泡L0,当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光,由此可以确定()A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路6.下列关于生活用电常识的认识中,符合要求的是()A.使用试电笔时,手指不能碰到笔尾的金属帽,以免触电B.三脚插头的用电器也可插入两孔插座C.家庭电路中开关接在火线或零线上都可以D.输电线进户后应先接电能表7.(2017·湖南长沙中考)下列关于家庭电路的说法正确的是()A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路8.小明家买了一台“220 V1 500 W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220 V6 A”字样的插座、标有“220 V10 A”字样的插头以及导线,组装了一个多孔的移动插座(如图所示)。

第 2 节家庭电路中电流过大的原由知能操练提高能力提高1.不一样粗细的保险丝, 同意经过的电流是不一样的。

一座教课楼的总保险盒中的保险丝, 同意经过的电流为 25 A, 楼里共有 20 间教室 , 每间教室装了40 W 的日光灯 6 盏, 在所有日光灯都亮时 , 能再接上 100 W 的电电扇 ()A.7 台B.8 台C.9 台D.10 台2.对于保险丝 , 以下说法正确的选项是 ()A. 电路里装了保险丝, 就能起保险作用B. 采用额定电流越小的保险丝, 就越能起保险作用C.只实用适合规格的保险丝, 才能既不阻碍供电, 又能起到保险的作用D.保险丝熔断后 , 能够用相同粗细的铜丝取代使用3.家庭电路中有时出现这样的现象, 本来各用电器都在正常工作, 当把手机充电器的插头插入插座时, 家中所有的用电器都停止了工作, 其原由可能是 ()A.这个插座的火线和零线本来就相接触形成了短路B.插头插入这个插座时 , 致使火线和零线相接触形成了短路C.插头与这个插座接触不良形成了断路D.同时工作的用电器过多, 致使干路电流过大, 保险开关跳闸4.在甲、乙两个电路图中, 开封闭合后 , 产生电流过大的原由解说正确的选项是()A.甲、乙两电路均为发生短路B.甲、乙两电路均为用电器总功率过大C.甲电路用电器总功率过大, 乙电路发生短路D.甲电路用电器总功率过大, 乙电路发生断路5.家庭电路中的电灯惨淡, 电能表表盘却转得飞速, 这类现象说明电路发生的状况可能是()A. 短路B. 总功率过大C.漏电D. 电源电压不足6.以下图 , 家庭电路中闭合开关后灯泡不亮。

用试电笔检测插座的两孔, 发现只有插入右孔时氖管才发光。

用试电笔检测 A 点氖管发光,检测 B 点氖管不发光。

发生这一现象的原由可能是() A. 灯泡被短接 B. 灯丝断了C.开关接触不良D. 插座被短接7.以下图 , 在接线柱A、 B 间接入导线 ( 其资料为一般铜丝), 在接线柱C、 D间接入保险丝 , 接通电源, 灯泡正常发光 , 保险丝不熔断 ; 断开电源 , 在 B、D 间连上一根导线 , 再次接通电源时 , 灯不亮 , 保险丝熔断。

课后练习1.学习了家庭电路的组成及各部分作用，你来动手设计一个电路，将图中各元件正确的接到家庭电路中(注：其中开关只控制电灯，三孔插座带保险盒。

)2.随着我国家电下乡政策的落实，越来越多的家用电器进入到了我们的家庭，改善了我们的生活．请你利用学过的物理知识回答下列问题：(1)在家庭电路中，洗衣机、电冰箱、电灯等用电器之间的连接方式是怎样的？(2)用来连接洗衣机、电冰箱的电源插座为什么要用带有接地线的三孔插座？3.如图所示，人们日常生活中使用的一种劣质插线板。

经质检部门检查发现，它不仅使用两脚插头且电源线芯线比合格产品细。

请指出使用这种插线板将会存在什么隐患并用所学物理知识解释。

【课后练习参考答案】1.火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套；三孔插座的上孔接地线、左孔接零线、右孔接火线，将保险盒接在火线和插座之间。

如图所示：电灯的连接方法：火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，带保险盒的插座，将保险盒接在火线上。

掌握家庭电路灯泡、开关、两孔插座、三孔插座、保险丝的接法，注重将物理知识联系生活实际。

2.（1）庭电路中洗衣机、电冰箱、电灯等用电器是并联的．（2）插座的接地线和大地相连，若用电器的金属外壳带电，电流会通过接地线流入大地，不致造成触电事故，或金属外壳带电，电流流入大地。

要解决此题，需要掌握各家庭电路中的连接形式，知道家庭电路中各用电器是并联的。

掌握三孔插座的作用，就是将用电器的金属外壳与大地相连，防止漏电事故．此题主要考查了家庭电路的连接方式，知道家庭电路中各用电器是并联的，同时考查了三孔插座的作用，这些基础性的东西平时要多加积累。

3.这种插线板使用两脚插头，无法接地；漏电时会发生触电事故；此插线板的线芯较细，电阻较大；由Q=I 2 Rt可知，电流与通电时间都相同时产生的热量多，易发生火灾。

本题通过家庭常用的插线板考查了焦耳定律知识的应用，体现了物理和生活的密切关系，学好物理，服务于生活。

第1节家庭电路知能演练提升能力提升1.下列说法错误的是()A.两条进户线中有一条是火线,一条是零线B.零线在户外就已经和大地相连C.火线可以使试电笔发光D.用试电笔测火线时,手指千万不能碰到笔尾金属体2.如图所示,三孔插座的接法中正确的是()3.某家庭电路的部分组成如图所示,下列说法正确的是()A.图中三个插座是串联的B.控制灯泡的开关S要接在火线上C.三脚插头的用电器也可插入两孔插座D.闭合开关S时,灯泡不亮,一定是零线某处断路4.(2017·天津中考)在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置5.如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障,电工师傅为查明故障,在保险丝处接入一只“220 V40 W”的灯泡L0,当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光,由此可以确定()A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路6.下列关于生活用电常识的认识中,符合要求的是()A.使用试电笔时,手指不能碰到笔尾的金属帽,以免触电B.三脚插头的用电器也可插入两孔插座C.家庭电路中开关接在火线或零线上都可以D.输电线进户后应先接电能表7.(2017·湖南长沙中考)下列关于家庭电路的说法正确的是()A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路8.小明家买了一台“220 V1 500 W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220 V6 A”字样的插座、标有“220 V10 A”字样的插头以及导线,组装了一个多孔的移动插座(如图所示)。

第1节《家庭电路》课外同步课时作业一、选择题1.如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二线插座C．带开关的灯泡和三线插座D．闸刀开关和三线插座2.用测电笔辨别火线与零线时，下列图中正确的操作方法是（）A．①② B．①③ C．②④ D．①④3．下列说法正确的是（）A．进户线是火线和地线B．电能表的标定电流为20AC．空气开关相当于保险丝的作用D．电能表与空气开关并联4．“生活处处有物理，留心观察皆学问”．下面对有关现象的解释，正确的是（）A．塑料吸盘能贴在光滑的墙上是利用了大气压强B．用高压锅煮食物容易熟，是因为液体沸点随气体压强的增大而降低C．家庭电路中的电灯、插座、电视机是串联的D．保险丝熔断后，可以用铜丝替代5．如图所示是家庭电路中的三孔插座和三脚插头示意图．下列说法正确的是（）A．三脚插头的三个脚一样长B．插孔E是用来接零线的C．插孔L是用来接零线的D．标有“E”的插脚能保证插入插座时，确保用电器外壳先接地6.如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。

在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。

下列分析不合理的是（）A．一定是零线上的熔丝熔断了B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光二、填空题1．如图所示是检测家庭电路火线、零线的测电笔，其正确的使用方法是图．请在图丙中将开关和灯泡的符号正确填入电路中的虚线框内．2.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是的（选填“串联”或“并联”）．使用三角插头和三孔插座，目的是将用电器的金属外壳与相连，防止触电．3．在家庭电路中火线与零线之间的电压为V，生活中可以用判断火线与零线．当家庭电路中电流超过一定限度时，会自动熔断，保护电路．4．我们家里的白炽灯正常工作时的电压为V；它是根据电流的效应工作的；控制电灯的开关必须接在线上．5.如图所示，在三孔插座的A、B、C三孔中，连接火线的是孔，通过三脚插头和家用电器的金属外壳相连的是孔．三、作图题1.为节约电能，地下通道电动扶梯只需在白天且有人时才开启．利用红外线自动开关S1（现场有人，S1闭合；现场无人，S1断开）以及可见光自动开关S2（白天，S2闭合；夜间，S2断开）控制电路，可达到目的．请完成电路连接．2．请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路．3.如图甲是某宾馆床头上的开关示意图，如图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断亮度；S2为单独控制电视插座的开关，请在如图乙中将电路图连接完整，要求符合安全用电原则。

家庭电路与安全用电班级____________ 姓名_____________ 【预习作业】一、家庭电路1．家庭电路主要由进入家庭的________、电能表、________、________、开关、插座、用电器等组成．2．在家庭电路中，开关和电灯是_____联的，插座与电灯是____联的，保险盒（熔断器）是_____联在电路中的．3．家庭电路中与大地之间电压为220V的线叫_________线，与大地之间电压为零的线叫________线．4．电能表的作用：测出用户全部电器消耗的_________．5．三线插头除了把用电器连入电路之外，多出来的头比较_____（长/短），当插头进入插座时，可以_____（先/后）把用电器的____________与______连接起来．6．双线插座的接法是：_________________，三线插座接法是：________________．7．测电笔的组成：________、_______、_______、________、_______、________．8．测电笔是用来辨别和的工具，使用时，手应当接触，当笔尖接触电线时，若氖管发光，表明接触的是，此时______、________、_______和________之间构成一个回路，______（有/没有）电路通过人体．当测电笔的笔尖接触电线时，__________（允许/不允许）用手或身体的其他部分在去接触笔尖．二、安全用电1．保险丝的作用：当电路中电流增大到超过线路设计的允许值前，根据电流的________，熔丝温度达到_______时便会________，电路就会自动______，起到保护作用．2．保险丝的原理：_________________．3．日常中造成电路短路的常见情况有：；．4．人们把电路中用电器总功率超过额定值的情况叫做．5．家庭电路中电流过大的原因：（1）（2）6．保险丝的材料选择：电阻率_______、熔点_______（铅锑合金）．熔丝有不同的规格，熔丝越粗，使它熔断所需的电流就．安装家庭电路中的熔丝时，千万不要用铁丝、铜丝代替，因为．三、防止触电1．我们知道，人体是（导体/绝缘体），只要有电压加在人体上，就会有电流通过．通常所说的“触电”是指．2．一般情况下，人体的安全电压是．3．（低压）触电的两种形式：（1），是人体直接触摸_________、_______或_____________使人体、大地和电网中的火线构成回路．（2），是人体的两部分分别接触到________和________，使人体与电网通过导线构成回路．4．为了防止触电，必须把用电器的开关装在_______上，这样断开开关后，用电器与_____分离，家用电器的金属外壳一定要．【随堂练习】1．家庭电路的室内电路组成顺序是 （ ）A ．电能表、总开关、用电器、保险盒B ．总开关、电能表、保险盒、用电器C ．电能表、总开关、保险盒、用电器D ．电能表、保险盒、总开关、用电器2．三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了（ ）A ．使插头的造型更美观B ．有利于区分火线与零线插脚C ．插入插座更稳固D ．插入插座时，确保用电器外壳先接地3．如图所示电路，当开关S 接通后，电灯不发光，若用测电笔在A 、B 、C 、D 各点测试，发现在A 、B 、C 三点氖泡都发光，在D 点泡不发光，可以判断线路的故障（ ）A ．在AB 段断路 B ．在BC 段断路 C ．在BC 段断路D ．在CD 段断路3．关于保险丝，下列说法正确的是（ ） A ．电路中有了保险丝就能起到保险作用 B ．选用额定电流越小的保险丝，就越安全C ．选择适当规格的保险丝，才能够既不妨碍供电，又起到保险作用．D ．当电路被保险装置切断时，不用检查电路，直接恢复供电，就可以了 4．家庭电路中的保险丝熔断了，以下原因中不可能的是（ ）A ．使用的用电器总功率过大B ．拉线开关中两根导线的线头相碰了C ．保险丝的规格不符合规定的要求D ．插座中的两根导线的线头相碰了．6．在220V 的电路上装有额定电流为5A 的保险丝，在这个电路中最多能装接“220V 40W”的电灯（ ）A ．27盏B ．28盏C ．44盏D ．8盏7．闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖管都发光，由此可判断（ ）A ．火线断了B ．零线断了C ．灯泡灯丝断了D ．火线短路与零线断路均可能8．下列关于安全用电的说法错误的是（ ）A ．可以用铜丝代替保险丝B ．雷雨天不能躲在大树下避雨C ．不能将湿衣服晾在电线上D ．发现有人触电时应立即切断电源9．安全用电的常识之一就是不要靠近高压电。

《19.1家庭电路》课后练习1班级姓名等地1、家庭电路中有两根线，一根是，另一根是，火线和大地之间的电压 V，零线和大地之间的电压 V，它们之间的电压是 V。

2、测电笔是用来辨别线和线的，手应该接触笔尾的，笔尖接触一根电线，如果氖管发光，表示接触的是线,否则是线。

3、三孔插座连接线的原则是左右中间接用电器的三脚插头插在三孔插座里，不仅把用电部分接入了电路，还把用电器的与连接起来。

4、小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在（1/2）方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为．5、小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框（选填“A”或“B”）中，图中三孔插座的插孔（选填“a”、“b”或“c”）应与地线相连．7、在家庭电路中，插座、螺口节能灯和开关的连接正确的是（）7、现在一般标准住宅户内配电系统都使用了空气开漏电保护器、三线插座等设备，有一配电系统如图所示，其中各个设备的特征是（）A．电能表上可以直接读了应该交的电费B．空气开关的作用与保险丝的作用完全相同C．三线插座正中间的插孔该接三脚插头的最长那只脚D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地8、在如图所示的家庭电路中，接错的元件是（）A．开关S1和插座K B．开关S2和插座KC．开关S2和保险丝E D．开关S1和保险丝E9、请将带开关的螺丝口灯泡和带熔丝的三孔插座，正确接入图中所示的电路中。

10、如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通11、某用户有40W日光灯4盏，电视和音响设备功率为140W，一台冰箱的功率为120W，另有800W的电饭锅一只，问：(1)该户使用“220V 5A”的电能表是否合适，为什么？(2)若这些用电器都平均每天少用半小时，则一个月(30天)可以节约多少度电？12、某一用电器的参数如图1所示，它可以接入家庭电路中使用。

第19章家庭用电第一节家庭电路【课后作业】1.有关试电笔的使用，下列说法正确的是（）A. 氖管发光时试电笔接触的是零线B. 使用时手不可以接触试电笔笔尖C. 试电笔只能用来辨别零线和火线D. 测电笔与手接触的部分都是绝缘体2.在家庭电路中：从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（）A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 保险装置、电能表、总开关D. 总开关、电能表、保险装置3.家庭电路简化后如图所示，观察该电路，下列元件之间的连接方式属于并联的是（）A．电能表和空气开关B．灯泡和开关C．电视和台灯D．小彩灯和小彩灯4.用测电笔辨别火线与零线时，下列图中正确的操作方法是（）A．①②B．①③C．②④D．①④5.人们在使用两脚插头台灯时，往往会随意插入两孔插座中，小明将台灯（图乙）的两脚插头插入家庭电路的两孔插座（图甲）CD中（图7丙是台灯的电路图，AB表示台灯的两脚插头），连接情况是A与C孔、B与D孔连接，闭合台灯开关S1，发现灯L1不亮，电路中开关及导线良好，用试电笔测M点，氖管不发光，再测N点，氖管发光，可知台灯L1出现的是（选填“断路”或“短路”）故障。

这种插入方法，在灯泡一切正常、断开开关S1的情况下，接触台灯的N点时（选填“会”或“不会”，下同）触电，接触台灯的M点时触电。

6.学习了家庭电路的组成及各部分作用，你来动手设计一个电路，将图中各元件正确的接到家庭电路中(注：其中开关只控制电灯，三孔插座带保险盒。

)【课后作业答案及解析】1.答案：B解析：A选项，氖管发光时试电笔接触的是火线，故A错；DB选项，在使用试电笔时，手要接触笔尾金属体，笔尖接触火线或零线。

氖管发光的是火线，氖管不发光的是零线。

但绝不可接触试电笔笔尖，故B、D错正确；C选项，平时试电笔还可以用来判断用。

2.答案：B解析：本题考查家庭电路的组成与连接，掌握家庭电路的各元件的作用和安装位置，使各元件正常使用，并且保证使用的安全性。
