《家庭电路》同步练习知识点一:家庭电路的组成1.在家庭电路中,从进户线起连接顺序正确的是()。
A.闸刀开关、电能表、保险盒、插座B.闸刀开关、电能表、插座、保险盒C.电能表、保险盒、闸刀开关、插座D.电能表、闸刀开关、保险盒、插座2.关于家庭电路的下列说法,正确的是()。
A.家庭电路的电压是380 VB.家庭电路中的用电器都是串联的C.熔丝熔断是由于电路的总功率过大造成的D.开关与灯泡之间一定是串联关系知识点二:熔丝的作用3.家庭电路中的熔丝断了,关于熔丝的更换,下列说法正确的是()。
A.用铁丝或铝丝代替B.为了保险,选择尽量粗的熔丝C.选择额定电流等于或稍大于电路中最大正常工作电流的熔丝代替D.选择额定电流等于或稍小于电路中最大正常工作电流的熔丝代替4.家庭电路中熔丝熔断的原因,不可能的是()。
A.开关短路了B.电路中使用了较大功率的用电器C.插座中两条线相碰了D.灯头的两条接线相碰了5.熔丝用________合金制作,它的______比较大,________比较低,当有过大________通过时,它由于温度升高而________,切断电路,起到________作用。
6.如图所示,三孔插座的接法中正确的是()。
7.如图所示是家庭电路的一部分,则下列说法正确的是()。
A.元件“1”是电能表,“2”是保险丝,“3”是闸刀开关B.元件“1”“2”“3”的正确连接顺序为“2”“1”“3”C.图中接错的元件是“5”D.图中的电路元件连接完全正确8.某同学家中的四盏灯突然熄灭了,检查发现保险丝并未烧断,用测电笔测试室内各处电路时,无论测试火线和零线,氖管均发光,于是该同学对故障作了如下四种判断,其中正确的是()。
A.灯泡全部烧坏了B.室内线路某处短路了C.进户火线断路了D.进户零线断路了9.夏天在家里打开空调时,发现室内的灯光变暗,关于这个现象,下列说法中不正确的是(不考虑温度对电阻的影响)()。
A.进户线中电流变大了B.线路中热损耗变大了C.线路中的电阻变大了D.灯两端的电压变小了10.(2010·兰州)某同学家室内的电灯均正常工作,当他把“220 V 8 W”的台灯插头插入插座后,闭合台灯开关,室内电灯全部熄灭,发生这一现象的原因可能是()。
家庭电路的练习题一、选择题1. 家庭电路中的电压标准是()。
A. 220VB. 110VC. 380VD. 36V2. 家庭电路中,下列哪个设备不是家用电器?()A. 冰箱B. 洗衣机C. 空调D. 变压器3. 家庭电路中,保险丝的作用是()。
A. 照明B. 供电C. 保护电路D. 转换电压4. 当家庭电路发生短路时,会导致()。
A. 电压升高B. 电流增大C. 电压减小D. 电流减小5. 家庭电路中,下列哪个设备是控制电路通断的?()A. 开关B. 插座C. 灯泡D. 保险丝二、填空题6. 家庭电路中,通常使用的是_____线制,包括火线、零线和地线。
7. 家庭电路中,家用电器的额定电压通常为_____V。
8. 家庭电路中,如果发现保险丝熔断,应该首先检查_____。
9. 家庭电路中,当电流过大时,保险丝会熔断,这是为了_____。
10. 家庭电路中,地线的作用是防止_____。
三、判断题11. 家庭电路中的开关应该接在火线上。
()12. 家庭电路中的插座应该并联连接。
()13. 家庭电路中的灯泡可以串联使用。
()14. 家庭电路中的保险丝熔断后,可以用铜丝代替。
()15. 家庭电路中的地线是连接到室外的。
()四、简答题16. 简述家庭电路中保险丝的作用及其工作原理。
17. 家庭电路中,为什么家用电器的额定电压通常为220V?18. 家庭电路中,如果发现某个家用电器无法正常工作,应该如何排查问题?19. 家庭电路中,为什么需要安装漏电保护器?20. 家庭电路中,如何正确使用和维护家用电器,以确保安全?五、计算题21. 假设家庭电路中有一个额定功率为1000W的电热水壶,求其正常工作时的电流大小。
22. 如果家庭电路的总功率为3000W,保险丝的额定电流为15A,求电路中最多可以连接多少个上述电热水壶。
六、实验题23. 设计一个实验,验证家庭电路中保险丝的作用。
24. 描述如何使用万用表检测家庭电路中的电压和电流。
《家庭电路》练习题一、填空题1、家庭电路进户线的两条输电线中有一根叫零线,另一根叫做___________,也叫端线,用__________ 能够判断此两根输电线。
家庭电路中的电灯和插座间是______联的。
2、教室里有好多照明灯,这些灯是_______ 联的;假如教室里同时开的电灯越多,总电阻就越 ______,总电流就越______,电能表上的转盘转动得越________。
3、在我国,家庭电路的电压是_______V 。
为了安全起见,家用电器的金属外壳都一定靠谱接地,以下图,用于接地的导线应当接在插座的 _______孔。
4、三孔插座中比两孔插座多的一孔是与______________相连,当用电器的三脚插头插在三孔插座里时,除了将用电部分连在电路中外,还把用电器的 ____________和 _________连结起来。
5、试电笔内的电阻值很________(填“大” 或“小”),用试电笔测火线时________(填“有”或“没有” )电流经过人体。
6、以以下图所示的甲、乙两种使用测电笔的方法中,方法______是正确的,用正确的方法测下边的一个插座,发现测插座的 A 孔时氖管发光,则 A 孔接的是 ____线;以下图是一个台灯的电路表示图,当把台灯接入电路时,为了安全应将台灯插头的________(选填“ C”或“ D”)插脚接火线。
7、在给家庭电路布线时,电工师傅往常选择红、黄、绿(蓝)三种颜色绝缘皮的导线,此中黄色作为接地线;绿(蓝)色作为零线;红色则作为______线。
给大功率用电器供电的导线,应当选择横截面积较 ______(选填:“大”或“小” )的铜芯导线,目的是为了________导线的电阻(选填:“增大”或“减小”)。
当导线或家用电器(如电视机、微波、电脑)着火时,第一应___________电源。
8、图中 A 、B两点均为螺口灯泡的螺旋部分,当开关 S1和 S2都断开后,站在地上的人用手直接接触 A 点时,他 _______触电,用手直接接触 B 点时,他 _______ 触电。
家庭电路经典习题(含答案)一、填空题1、用测电笔可辨别火线和零线,使用时手一定要接触▲,笔尖接触电线.如果氖管发光,表明接触的是▲.小明同学在闭合开关后,发现电灯不亮,他用测电笔测试图中的a、b、c、d四点,只有a点不发光,那么可能发生的故障是▲。
2、为了保证用电安全,在家庭电路中,电灯的开关应该与_______线相连;如图所示,用电水壶烧水时,若不慎有水溅入旁边的插座里。
可能会导致电路__________,使空气开关跳闸。
3、家庭电路中,照明灯与插座之间是_______联的,控制灯泡的开关应与灯泡_______联,且要接在_______线上,三脚插头插入三孔插座后,在将用电器的用电部分与零、火线连接的同时,也将用电器的金属外壳与_______相连。
4、如图是安装了漏电保护器的家庭电路.当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时,会迅速切断电路,从而起到保护作用.当家电维修人员在图中C处不慎触电时,漏电保护器(填“会”或“不会”)切断电路.若人体电阻为10kΩ,触电时通过人体的电流为mA.5、小明家买了新房,他为自己房间安装一盏照明灯和一个插座,如图10所示是他设计的电路。
图中虚线框1和2是电灯或开关的位置,则开关应装在方框中。
安装完毕后,闭合开关,电灯不亮,用测电笔分别测试d、e、f点时,测电笔的氖管都发光,则电路的故障为。
当发现家用电器或电线着火时,必须先电源,然后再救火。
二、选择题6、如图是新安装的照明电路,已知两个并联灯泡的灯头接线存在一处故障.小明学电工的检修方法,在保险丝处接入一个“220V 40W”的灯泡.当只闭合S、S1时L0和L1都呈暗红色;当只闭合S、S2时,L0正常发光,L2不发光,由此可以确定()A L1灯头断路B L1灯头短路C L2灯头短路D L2灯头断路7、下列说法中正确A.家庭电路中的熔丝熔断,一定是发生了短路B.有金属外壳的家用电器,为了安全一定要插在三孔插座上C.家用电能表上的示数显示了家庭用电的总功率D.电扇工作时,消耗的电能全部转化为机械能8、小丽晚上想用台灯照明看书,她把“220V 25W”台灯的插头插入插座后,当闭合开关时,室内所有电灯立即全部熄灭。
家庭电路图1.王老师要在房间里安装“220V100W”的顶灯和“220V3W”的壁灯各一盏。
他打算将两盏灯并联后用一个开关 S 来控制,但接完后合上闸刀开关,发现壁灯亮、顶灯不亮;他合上开关 S,结果不亮的灯亮了,而原来的亮的灯却不亮了;再断开开关 S,又恢复了原状,他错接的电路是()2.如下图所示的家庭电路中,有两个器件连接错误,它们是()A.带开关的灯泡和三线插座B.带开关的灯泡和带熔丝的二线插座C.闸刀开关和带开关的灯泡D.闸刀开关和三线插座3.在家庭电路中,电冰箱、电饭煲、日光灯等家用电器的连接方式是联。
图所示的两种使用测电笔的方法中,正确的是图。
4.如图所示为家庭电路的组成,其中接入①的用电器和②为联,用电器②和元件③为联.220V 零线S 0 火线5. 工师傅常用一只标有“220V 40W ”的灯泡 L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况电,如图所示.当闸刀开关 S 闭合后,再分别依次闭合开关 S 1、S 2、S 3(每次只能闭合其中之一)时,可能出现三种情况,完成下列三种情况的判断(选填“短路”、“断路”或“正常”):(1) L 0 正常发光,说明该支路(2) L 0 不发光 ,说明该支路(3) L 0 发光但呈暗红色,说明该支路6. 完成下列作图(1) 请将带开关的螺丝口灯泡和三孔插座,正确接入图所示的电路中。
7. 如下图所示的插座和电灯(带开关)是 组成家庭电路的常用器件,请你用笔画线代替导线将它们分别正确的接入电路中。
8. 小刚的爸爸在自家盖的房间里安装了一盏“220V 100W ”的顶灯和一盏“220V 5W ”的壁灯。
他打算把这两盏灯并联,用一个普通的拉线开关来控制。
但接完后,合上闸刀开关 S 0,发现壁灯亮顶灯不亮。
他拉了一下开关 S ,结果不亮的灯亮了,而原来亮的灯却不亮了,再拉一下开关 S ,又恢复了原状。
试画出他错接的电路图。
S 5w 100w9.在图中画出插线板内部开关和两插座的连线,并接入家庭电路,要求:①插线板上的开关可同时控制两插座的通、断;②开关接通时两插座都能提供 220V 电压。
1.对于家庭电路来说,接入电路的总电阻和电路消耗的总功率的情况是()A.开亮灯越多,总电阻越大,总功率越大B.开亮灯越多,总电阻越小总功率越小C.开亮灯越少,总电阻越大,总功率越小D.开亮的灯越少总电阻越小总功率越大2、如图8-6-2所示为硬导线与螺丝压按式接线柱的连接,其中正确的是()3、如图所示,电灯的四种接法中正确的是()4、在图所示的电路中,安装两盏白炽电灯和两个插座,其中安装错的元件是()A.电灯L1和开关S l B.插座aC.电灯L2和开关S2 D.插座b5、图是某人为楼梯照明灯设计的四种电路方案。
其中S1、S2分别为上楼梯口和下楼梯口的开关(都是单刀双掷开关)。
要求拨动其中任一开关都能改变灯的亮或灭状态,并符合安全用电,在实际应用中最理想的是哪一种()6、图为四个同学设计的楼梯照明电路图,其中S1、S2分别为楼上和楼下的开关(都是单刀双掷开关),要求拨动其中任何一个开关都能改变电灯原来发光或熄灭的状态,则在实际中最理想的方案是()7、如图所示,某家庭电路中安装了准备接大功率用电器的插座,为确保安全,专门配了保险盒。
在下面四种电路中,最理想的是()8、如图一盏电灯接在家庭电路上,当开关S闭合时,电灯不亮。
用测电笔分别接触A、B、C、D时,发现A、B、C三点处测电笔的氖管发光,D点处测电笔的氖管不发光,则电路中的故障原因是()A.开关S接触不良 B.灯泡的灯丝断了C.CD导线间有断路 D.无法确定9、某人声称具有特异功能:“不怕电”他把灯泡接到家庭电路的两根电线上,灯光亮.取下灯泡后,他用双手同时抓住两根电线,并让别人用测电笔触其肌肤,众人见氖管发光而瞠目结舌,对此某班同学展开讨论后形成以下观点错误是()A.这是伪科学的撞骗行为 B.他去抓两根电线前,零线被助手切断了C.此人与大地之间一定有良好的绝缘 D.此人也许真有不导电的特异功能10.如图 S闭合后,发现电灯L不亮,用测电笔测c、d两点时,氖管都发光,测a、b两点时,只有a点氖管发光,则故障可能是() A.火线与零线短路 B.a、d之间某处断路C.b、c之间某处断路D.电灯的灯丝断了11 当把一台灯的插头插入电源时,室内电灯全部熄灭,其原因可能是[ ] A.室内电灯中有短路的。
1、请将虚线框内带有保险丝的三孔插座正确连入家庭电路。
2、如图,在虚线框别分别画出开关和灯泡的符号,使之符合安全用电要求。
3、图中虚线框内是一台灯旋钮开关的内部电路简图,通过它可以控制台灯的通断和亮度,请将电路图连接完整,使其符合安全用电的原则.4、请将两个标有“220V 40W”的灯L1、L2连接在家庭电路的电路图中,要求开关S控制两盏灯,S闭合后两盏灯都能正常发光.5、如图所示,家庭电路中的两盏灯L1和L2由一个开关S控制,墙上还有一个三孔插座,请把电路连接完整。
6、如图是家庭电路某一部分的示意图,请用笔画线代替导线把该电路连接完整,并且使之符合安全用电的要求。
(其中开关只控制电灯)7、如图,画出小明家里的“声光控”电灯以及三孔插座的电路图。
关连入电路。
能源,宾馆的客房都配备房卡,只有把房卡插入电槽中,房间内的灯和插座才能有电。
请连接房间内的简化电路。
10、吊灯L1和L2均由开关S控制,墙上有一个固定插座。
请把电路连接完整。
11、小明家车库里有一盏灯,无论从前门进入或是从后门进入都可以控制这盏灯。
12、为了改善生活,现在很多家庭购买了可以控制的LED夜灯,如图所示,灯头内安装有无线接收模块,无线接收模块是控制灯亮灭的开关。
按照要求将各电器连入电路。
13、如图是插线板,请将如图所示的内部电路连接完整。
要求:在开关断开时插线板上的指示灯不发光,插孔不能提供电压;在开关闭合时,指示灯发光,插孔可以提供电压;若指示灯损坏,开关闭合时插孔也能提供工作电压.14、将如图所示的电水壶的3条接线按照安全用电的原则对应连接到插头上.15、声控开关在静音时处于接收到一定响度的声音时会装有一个声控开关来控制同确保行人安全,五路从哪端能接通电源发光,请按要求庭电正确连入电路。
原状.请画出他家连错的电路图。
17、小刚家在自家的房间里安装了一盏“220V 100W”的顶灯和一盏“220V5W”的壁灯。
他打算使其并联,用一个拉线开关来控制,结果闭合开关后,壁灯亮、顶灯不亮。
家庭电路练习题一、选择题(1~9题为单选题,每题2分;10~15题为多选题)1.某家庭部分电路可简化成图3所示的情况,当灯泡、电视和台灯三个用电器均工作时,它们之间的连接方式是A.串联B.并联C.电视与台灯串联后再与灯泡并联D.灯泡与台灯串联后再与电视并联2。
3.如上图右甲所示为一个“一开三孔”开关(即一个开关和一个三孔插座连在一起),它连入电路如图4乙所示。
下列说法正确的是A.灯和插座是串联的 B.灯和插座是并联的C.开关只控制插座 D.开关同时控制灯和插座4涂涂同学根据家庭电路画了如图所示的电路图,其中包括插座1、插座2、电灯L和开关S,图中元件的接法画错了的是A、电灯LB、插座1C、插座2D、开关S5。
如右图是涂涂家庭电路,闭合开关,灯不亮。
用试电笔接触c点氖管不发光,接触d点氖管发光。
已知该电路有两处故障,则下列判断正确的是A、ac间断路、bd间断路B、ac间断路、eb间断路C、ac间断路、cd间短路D、eb间断路、cd间短路6.下图是新安装的照明电路,已知两个并联灯泡的灯头接线存在一处故障.小明学电工的检修方法,在保险丝处接入一个“220V 40W”的灯泡。
当只闭合S、S1时,L0和L1都呈暗红色;当只闭合S、S2时,L0正常发光,L2不发光。
由此可以确定A.L1灯头断路 B.L1灯头短路C.L2灯头短路 D.L2灯头断路7.涂涂同学家在供电线路中安装了漏电保护器,铭牌上写着右表中的一些数据,以下几种说法正确的是A.漏电电流大于30mA,保护器会在0。
1s之内切断电源B.漏电持续时间超过0.1s时保护器才能动作C.当漏电电流达到15mA时就能起到保护作用D.只有当进户电压大于220V或漏电电流大于20A时,才能起到保护作用8。
若在你家中三孔插座中间的孔没有接地,将会发生的现象是( )A.插座因耗电增加而烧毁 B.这孔接地是为了更好的让家用电器散热C.家用电器不能正常工作 D.人接触家用电器外壳时有可能发生触电事故9.电热水壶是我们熟悉的家用电器,如图所示从电热水壶的结构和使用来看,它涉及到很多物理知识。

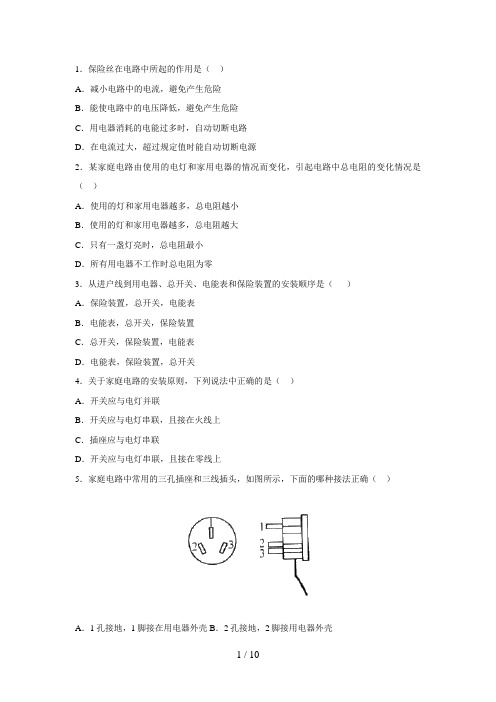

1.保险丝在电路中所起的作用是()A.减小电路中的电流,避免产生危险B.能使电路中的电压降低,避免产生危险C.用电器消耗的电能过多时,自动切断电路D.在电流过大,超过规定值时能自动切断电源2.某家庭电路由使用的电灯和家用电器的情况而变化,引起电路中总电阻的变化情况是()A.使用的灯和家用电器越多,总电阻越小B.使用的灯和家用电器越多,总电阻越大C.只有一盏灯亮时,总电阻最小D.所有用电器不工作时总电阻为零3.从进户线到用电器、总开关、电能表和保险装置的安装顺序是()A.保险装置,总开关,电能表B.电能表,总开关,保险装置C.总开关,保险装置,电能表D.电能表,保险装置,总开关4.关于家庭电路的安装原则,下列说法中正确的是()A.开关应与电灯并联B.开关应与电灯串联,且接在火线上C.插座应与电灯串联D.开关应与电灯串联,且接在零线上5.家庭电路中常用的三孔插座和三线插头,如图所示,下面的哪种接法正确()A.1孔接地,1脚接在用电器外壳B.2孔接地,2脚接用电器外壳C.3孔接地,3脚接用电器外壳D.无论哪孔接地,哪脚接在用电器外壳都可以易)6.洗衣机、电冰箱等用电器都用三孔插座,其中两孔接电源线,另一孔接地,这是为了()A.节约电能B.确保用电器工作C.延长用电器使用寿命D.避免触电事故7.当发现有人触电时,应立即采取的措施是()A.迅速用手拉开触电的人B.迅速用手拉开电线C.迅速小刀割断电线D.迅速切断电源开关或用绝缘体挑开电线8.如果在某人不远处的地方有一根断了的高压线落在地面上,下列说法正确的是()A.地面潮湿时危险性小B.地面干燥时危险性不存在C.单脚站立时危险性小D.双脚站立时危险性小9.用试电笔测试下图所示的插座的火线和零线,但无论金属笔尖插入插座的哪一个孔中,氖管都不发光,可能是()A.插座发生了短路B.保险丝断了C.使用试电笔方法不正确D.零线断了10.下列关于安全用电的说法中正确的是()A.家庭电路中的零线不能触摸B.零线和火线都能使试电笔氖管发光C.用电器开关既可以装在火线上,也可以装在零线上D.若遇短路,电火灾或触电事故,必须先断开电源易)11.洗衣机、电冰箱等用电器都用三孔插座,其中两孔接电源线,另一孔接地,这是为了()A.节约电能B.确保用电器工作C.延长用电器使用寿命D.避免触电事故12.当发现有人触电时,应立即采取的措施是()A.迅速用手拉开触电的人B.迅速用手拉开电线C.迅速小刀割断电线D.迅速切断电源开关或用绝缘体挑开电线13.如果在某人不远处的地方有一根断了的高压线落在地面上,下列说法正确的是()A.地面潮湿时危险性小B.地面干燥时危险性不存在C.单脚站立时危险性小D.双脚站立时危险性小14.用试电笔测试下图所示的插座的火线和零线,但无论金属笔尖插入插座的哪一个孔中,氖管都不发光,可能是()A.插座发生了短路B.保险丝断了C.使用试电笔方法不正确D.零线断了15.下列关于安全用电的说法中正确的是()A.家庭电路中的零线不能触摸B.零线和火线都能使试电笔氖管发光C.用电器开关既可以装在火线上,也可以装在零线上D.若遇短路,电火灾或触电事故,必须先断开电源16.家庭电路进户线一根叫做火线,一根叫做零线,它们之间的电压为,火线与地之间的电压为,零线与地之间的电压为。
《19.1家庭电路》专题练习题知识点回顾:1、家庭电路(1)、家庭电路的组成部分: 线、 表、 、 装置、 器、 、 、 。
(2)、家庭电路的连接:各种用电器是 联接入电路的,插座与灯座是 联的,控制各用电器工作的开关与电器是 联的。
(3)、家庭电路的各部分的作用:① 线(火线)和 线:A 、给用户提供家庭电压的线路,分为 线和 线。
火线和零线之间有 V 的电压。
B 、 笔:用途:用来辨别 线和 线使用方法:使用时,手指按住笔卡,用 接触被测的导线(手指千万不能碰到笔尖)。
如果氖管发光,表示接触的是 线;如果氖管不发光,表示接触的是 线。
②电能表:A 、用途:测量用户消耗的 (电功)的仪表。
B 、安装:安装在家庭电路的 路上,原因:这样才能测出全部家用电器消耗的电能。
③总开关(空气开关):A 、作用:控制整个电路的 ,以便检测电路更换设备。
B 、安装:家庭电路的 路上。
④保险丝:对电路起 作用。
⑤插座:A 、作用: 家用电器,给可移动家用电器供电。
B 、种类:二孔插座、三孔插座C 、安装: 联在家庭电路中,具体接线情况:1接 线 2接 线 3接 线4接用电器的 外壳 5接用电部分的线路把三脚插头插在三孔插座里,在把用电部分连入电路的同时,也把用电器的外壳与 连接起来,防止了外壳带电引起的触电事故。
⑥漏电保护器如果站在地面上的人不小心接触了火线,电流经过人体流入大地,这时,总开关上的“漏电保护器”就会迅速 电流,对人身起 作用。
⑦用电器(电灯)、开关:A 、白炽灯是利用电流的 效应进行工作的。
B 、灯泡的种类:螺丝口 卡口 。
螺丝口灯泡的螺旋接灯头的螺旋套,进而接 线;灯泡尾部的 柱接灯头的弹簧片,再通过开关接 线。
原因:防止维修触电C 、开关和用电器 联,控制用电器,如果开关路用电器会一直工作开关不能3控制,但不会烧干路上的保险丝。
专题练习:一、填空题1、如图是家庭电路的组成示意图.请你完成下列填空题:(1)图中用电器B正常工作时电压是V.(2)人体的安全电压不高于V.(3) 螺口灯的螺旋金属一定要接在线上.(4) 正确捏住测电笔,且使笔尖插入图中插座A的(填“左”或“右”)孔,可以观察到氖管发光.2. 右图所示的两种使用试电笔的方法,正确的是。
