医用气体系统ppt课件

医用气体系统学习资料第一章医用气体系统流程图第二章中心供氧系统一、中心供氧站1.医用制氧机供氧站房各部分组成及功能原料空气：由空气压缩机提供，符合制氧机系统的各项技术指标。

空气净化系统：由专用空气储罐、过滤器、空气纯经干燥机组成。

除去压缩空气中的水分、二氧化碳和微量乙炔及其它杂质，为制氧系统提供纯净干燥的原料，保证了系统长期稳定可靠的运行。

制氧机的主要组件：由吸附塔、阀门、仪表、控制系统和管路等组成，经过变压吸附的作用，实现氧氮分离，系统中设置两个附塔一塔吸附产氧，一塔脱附再生，循环交替，连续产出氧气。

氧气净化增压系统：由增压机、氧气储罐及控制系统组成，经过除菌、除尘过滤器后输出符合医用标准的氧源。

备用氧系统：由汇流排、氧气钢瓶及仪表组成，确保用户的不间断用氧要求。

医用制氧机是运用"PSA"变压吸附原理，分离空气生产高纯医用氧气的高科技产品。

经过纯化干燥处理的压缩空气进入吸附塔底部，塔内装填沸石分子筛，在变压吸附的作用下，实现氧氮分离。

由于该分子筛选择吸附氮气的特性，氮在沸石分子筛内被吸附，氧在气相中得到富集，作为产品输出。

本系统设置两个吸附塔，一塔吸附产氧，一塔脱附再生，循环交替，连续生产氧气。

医用制氧机的各项技术指标符合国家医药行业标准YY/T0289-1998的要求，完全满足各类医院自己制取氧气，可为医疗、保键部门提供可靠的氧气，如集中供氧，高压氧舱及氧吧等用氧。

技术特点压缩空气配置了空气纯化干燥处理设备。

洁净的空气，有利于延长分子筛的使用寿命采用新型气动截止阀，启闭速度快，无泄漏，使用切换寿命长，能满足变压吸附工艺频繁使有，可靠性高完善的流程设计，新型分子筛的选用。

采用制氧新工艺，不断优化装置设计，降低能耗和资本投资。

设备结构设计紧凑，减少占地面积。

设备性能稳定，采用PLC控制，可实现全自动操作，年运行故障低。

氧气产量和纯度可在适当范围内调节。

0米标高和80%的相对湿度为设计基准。

---一、引言医用气体在医院的日常运营中扮演着至关重要的角色，它们为患者提供必要的氧气支持，同时在手术和急救中发挥重要作用。

然而，医用气体具有易燃易爆的特性，一旦发生泄漏或误操作，可能引发严重事故。

本课件旨在介绍医用气体应急预案，以提高医护人员和工作人员的安全意识和应对能力。

---二、医用气体特性及风险1. 医用气体类型：包括氧气、氮气、二氧化碳、氩气等。

2. 易燃易爆性：医用气体中，尤其是氧气，具有强烈的助燃性，与空气混合后遇火源极易引发爆炸。

3. 毒性：某些医用气体如一氧化碳、硫化氢等具有毒性，泄漏可能导致人员中毒。

4. 低温性：液氧等低温气体接触皮肤或眼睛可能导致冻伤。

---三、应急预案的主要内容1. 组织机构：- 成立应急领导小组，负责预案的制定、实施和监督。

- 设立医疗救援组、现场处置组、后勤保障组等。

2. 应急响应程序：- 紧急情况汇报：一旦发现医用气体泄漏、误操作等情况，立即向应急领导小组汇报。

- 紧急停气程序：立即切断泄漏气体的供应，防止事故扩大。

- 现场处置：组织人员进行现场救援，包括人员疏散、伤员救治、泄漏点封堵等。

3. 事故调查与处理：- 对事故原因进行调查，分析事故原因，制定整改措施。

- 对事故责任人进行追责，严肃处理。

---四、安全注意事项1. 人员培训：定期对医护人员和工作人员进行医用气体安全培训，提高安全意识。

2. 设备维护：定期检查医用气体设备，确保设备正常运行。

3. 安全操作：严格按照操作规程使用医用气体，避免误操作。

4. 应急预案演练：定期组织应急预案演练，提高应对能力。

---五、结语医用气体安全关系到患者的生命安全和医院的正常运营。

本预案旨在提高医护人员和工作人员的安全意识，确保医用气体安全使用。

希望大家认真学习，共同为医院的安全保驾护航。

---六、附件1. 医用气体应急预案操作流程图2. 医用气体安全知识问答3. 医用气体设备操作规程---结束本课件旨在帮助大家了解医用气体应急预案，提高安全意识和应对能力。

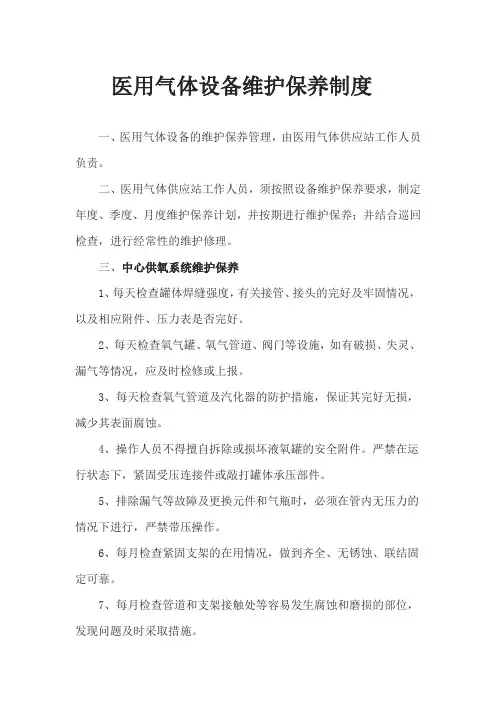

医用气体设备维护保养制度一、医用气体设备的维护保养管理，由医用气体供应站工作人员负责。

二、医用气体供应站工作人员，须按照设备维护保养要求，制定年度、季度、月度维护保养计划，并按期进行维护保养；并结合巡回检查，进行经常性的维护修理。

三、中心供氧系统维护保养1、每天检查罐体焊缝强度，有关接管、接头的完好及牢固情况，以及相应附件、压力表是否完好。

2、每天检查氧气罐、氧气管道、阀门等设施，如有破损、失灵、漏气等情况，应及时检修或上报。

3、每天检查氧气管道及汽化器的防护措施，保证其完好无损，减少其表面腐蚀。

4、操作人员不得擅自拆除或损坏液氧罐的安全附件。

严禁在运行状态下，紧固受压连接件或敲打罐体承压部件。

5、排除漏气等故障及更换元件和气瓶时，必须在管内无压力的情况下进行，严禁带压操作。

6、每月检查紧固支架的在用情况，做到齐全、无锈蚀、联结固定可靠。

7、每月检查管道和支架接触处等容易发生腐蚀和磨损的部位，发现问题及时采取措施。

8、每年定期检查静电跨接、接地装置、绝缘保护要保持良好完整，发现损坏应及时进行维修。

9、氧气表在使用和校验中应注意禁油，检验周期为一年。

10、如需更换氧气管网中使用的各种阀门、密封材料、仪表和器械等，必须经专业部门认定，方可用于氧气系统，且仪表应注有“禁油”或“氧气”标记。

11、外部输气管路结霜或结冰严重时，可能的原因是气体排放率大于蒸发率、增压阀开启过大，导致罐内压力增高，未气化的液体流入外部管路。

此时，应停止用气或减小用气量。

禁止给管路加热或使管路快速升温。

12、一般情况下，增压阀是不需要开启的。

若罐内压力低，不能满足使用要求时，可开启增压阀，将罐内压力调整到合适大小。

停止用气时，应关闭增压阀。

13、每周检查供氧系故障报警装置工作情况，并对报警装置进行校正和测试。

14、对停用和封存备用的压力容器，要做好维护保养工作，再次投用前应认真检查。

15、保持液氧罐整洁及周围环境的清洁卫生。

四、空压系统维护保养1、每日检查空气压缩机工作状况，记录相关参数；2、每日检查空气压缩机气罐压力，保证气罐压力正常；3、每日检查排污装置是否灵敏；4、每日检查安全附件和仪表是否正常，固定支架是否牢靠；5、储气罐之泄水阀每日打开一次排除油水；6、润滑油面请每天检查一次，确保空压机之润滑作用（润滑油最初运转50小时或一周后请换新油，以后每300小时换新油一次，每运转36小时加油一次）；7、每天检验所有的防护罩，警告标志等安全防护装置；8、压力表正常运行时每周冲洗一次，每半年至少校验一次，并在刻度盘上划指示工作压力红线，校验后铅封；9、空气滤清器应15天清理或更换一次（滤芯为消耗品）；10、每月应定期检查空压机的压力释放装置，停车保护装置、压力表、安全阀的灵敏性，确保空压机处于正常工作状态；11、每月应定期清洗气阀、过滤器、气缸盖、空气管道及正常条件下与压缩空气接触的部件，任何情况下均不应用易挥发性、易燃清洗剂或对人体有害的清洗剂来清洗，清洗完成后，所有部件应漂洗并吹干；12、不定期的检查皮带及各部位螺丝的松紧程度；13、定期检查受高温的零部件，如气阀、气缸盖、排气管道，清除附着内壁上的油垢和积碳物（半年一次）；14、每年请将机器各部件清洗一次；15、定期检查空压机组控制电路系统；16、空压机组日常运行故障排除；17、压缩空气系统管路泄漏维修；18、压缩空气系统终端维修及更换。

医用气体系统设计目录第一章医用气体的种类和用途§1-1 医用气体的种类§1-2 医用气体的性质和用途§1-3 医院中使用医用气体的部门第二章医用气体系统简介§2-1 医用气体系统的组成§2-2 气源§2-3 输气管路§2-4 监控报警装置第三章医用气体系统的设计要求§3-1 用户对医用气体系统提出的要求§3-2《医院洁净手术部建筑技术规范》的有关规定第四章气站和真空站设计§4-1 氧气站设计§4-2 压缩空气站设计§4-3 吸引站设计§4-4 气体汇流排间设计第五章手术部医用气体管路设计§5-1 管路布置§5-2 管路计算§5-3 管子壁厚计算§5-3 管子尺寸的规格化第六章手术部管路系统安装§6-1 安装准备工作§6-2 安装步骤第七章手术部医用气体系统的调试§7-1 医用气体系统调试执行的标准§7-2调试前的准备工作§7-3管路系统的耐压试验和气密试验§7-4正压气体终端的输出流量、压力检查和管道压力损失测算§7-5负压范围测定和吸引终端抽气速率试验§7-6医用气体报警装置测试§7-7接地电阻测量§7-8管道洁净度检查§7-9气体汇流排的检验附录一、氧气用于治疗二、呼吸机的选择、使用和维护第一章医用气体的种类和用途§1 医用气体的种类医用气体是指医疗方面使用的气体。

有的直接用于治疗；有的用于麻醉；有的用来驱动医疗设备和工具；有的用于医学试验和细菌、胚胎培养等。

常用的有氧气、氧化二氮、二氧化碳、氩气、氦气、氮气和压缩空气。

§2 医用气体的性质和用途1 氧气（Oxygen）氧气的分子式为O2。

它是一种强烈的氧化剂和助燃剂。

医用气体系统系统设计说明（一）医用氧气供应系统医用氧气供应系统主要由制氧机、空压机、冷干机、空气氧气罐和各级过滤器等设备组成，机组位于医科研大楼负一层。

采用PLC控制，可根据医院用氧量的变化自动控制多套机组的开启及停止；单机产氧量≥34Nm³/h；氧气纯度≥90%。

（二）医用真空供应系统（1）医用真空供应系统由真空泵、真空罐、中央控制系统、网络报警器、过滤器和管道等部件组成；真空泵、中央控制系统和报警器为一体式机组。

真空压力调节范围：－0.04～－0.087MPa。

（2）真空泵：四台，单台抽气量不小于30Nm³/h；选用油润旋片式真空机组，放在10层真空机房。

（3）中央控制系统：由PLC程序控制。

控制柜：控制柜符合UL标准，每台真空泵设有独立电路系统。

（4）医用真空储罐：有效容积1.0m³，工作压力1.0MPa。

（5）污物收集罐：0.1m³。

（三）医用空气供应系统（1）医用压缩空气系统由空气压缩机、干燥机、过滤器、中央控制系统、网络报警器、管道和储气罐组成，空气压力调节范围：0.4～0.8MPa。

（2）空气压缩机：空气压缩机组放在10层空压机房，由4台无油空气压缩机组成，医疗空气设备单机流量≥13.8Nm³/h。

（3）干燥机：两台吸附式干燥机，一用一备，自动交替工作。

压力露点为-12°C，压力露点再生控制、切换阀采用陶瓷滑片式，内置有露点监测仪，精度为+/-2°C能自动控制干燥机的压力露点再生。

（4）控制系统：由PLC程序控制。

按先起先停原则自动切换交替工作，当一台机组工作不能满足系统需要时自动启动第二台机组；（5）储气罐：有效容积：≥1m³，工作压力：1.0MPa。

（6）医用气体过滤器：除尘精度0.01µm，活性碳过滤器精度：0.003mg/m³。

（7）机组配减震装置，减少机组噪音污染。

（四）医用气体汇流排系统（氧气、二氧化碳）（1）气体全自动转换装置根据压力传感器及电磁阀自动切换，当一组汇流排出现压差不足时，自动转换到另一组汇流排，且更换钢瓶后不得立即切换新更换的钢瓶组；自动报警器配合切换器使用，可提示值班员气站有一组气瓶用完及时更换，该报警设有远程报警接点。
