信号转换电路分解

mic差分转单端电路
将MIC（麦克风）的差分信号转换为单端电路通常需要使用差
分放大器和一些额外的电路。

差分信号是由两个相互对立的信号组
成的，而单端信号只包含一个信号。

首先，我们需要使用差分放大器来放大MIC的差分信号。

差分
放大器可以将两个输入信号进行放大，并且可以抑制共模噪声。

一
般来说，差分放大器的输出会是一个差分信号。

接下来，我们需要使用一个转换电路来将差分信号转换为单端
信号。

这可以通过使用差分到单端转换器来实现。

这个转换器可以
将差分信号的两个输出进行适当的处理，以得到一个单端输出信号。

另外，为了确保信号质量，我们可能需要添加一些滤波器和隔
离器来处理信号。

滤波器可以去除一些不需要的频率成分，而隔离
器可以帮助我们隔离一些干扰信号。

在设计和实现这样的电路时，需要考虑到MIC的工作特性、信
号的频率范围、电路的输入和输出阻抗匹配等因素。

另外，还需要
考虑到电路的稳定性、噪声抑制能力和功耗等方面的问题。

总的来说，将MIC的差分信号转换为单端电路需要使用差分放
大器和转换电路，并可能需要添加一些滤波器和隔离器来处理信号。

在设计和实现这样的电路时，需要考虑到多个因素，以确保电路的
性能和稳定性。

常⽤单端到差分转换电路1、可采⽤AD8138来实现单端到差分的转换电路采⽤的是AD公司的AD8138，该放⼤器具有较宽的模拟带宽(320MHz，⼀3dB，增益1)，⽽且可以实现将单端输⼊变成差分输出的功能。

此项功能在现代⾼速模数变换电路中⾮常有⽤，因为⼏乎所有的⾼速A／D芯⽚都要求模拟信号为差分输⼊，虽然部分芯⽚的⼿册中提到对于单端输⼊信号也可使⽤，但这样⼀来会使A／D转换结果的⼆次谐波增⼤，降低信噪⽐(SNR)。

AD8138很好的解决了这个问题，⽤户可以很容易的将单端信号转换成差分输出⽽不必使⽤变压器，并且它的输⼊阻抗⾼达6MQ，可以直接与输⼊信号相连⽽省略隔离放⼤器，⼤⼤精简了电路结构。

相对于运算放⼤器，AD8138在差分信号处理⽅⾯取得了重⼤进步。

AD8138可以⽤作单端⾄差分放⼤器或差分⾄差分放⼤器。

它像运算放⼤器⼀样易于使⽤，并且⼤⼤简化了差分信号放⼤与驱动。

该器件采⽤ADI公司的专有XFCB双极性⼯艺制造，-3 dB带宽为320 MHz，提供差分信号，谐波失真在现有差分放⼤器中最低。

AD8138具有独特的内部反馈特性，可以提供输出增益和相位匹配平衡，从⽽抑制偶数阶谐波。

其典型应⽤电路接法如下图所⽰：2、采⽤AD8042实现⼀⽚AD8042（内部为两个运放）即可实现单端到差分电路的转换，其参数详见datasheet，具体接法见下图：⾼速 DAC，⽐如模拟器件(Analog Devices)公司的 AD9776/78/79 TxDAC 系列，能提供差分输出，但对于低端交流电应⽤或⾼精度电平设置应⽤，配备差分转换电路的单端电流输出 DAC 提供了⼀种新颖的⽅法来⽣成差分波形控制功能。

图 1 中的基本电路组合了电流输出 DAC（即 IC1，如 8 位AD5424 DAC）和⼀个单端⾄差分运算放⼤级IC2、IC3A、IC3B——来产⽣要求的输出。

对于双电源应⽤，可选择 DAC 的单极⼯作模式来达到 DAC 的最优性能。

电子电路中的数字与模拟信号转换方法随着现代电子技术的发展，数字和模拟信号在电子电路中的转换变得越来越重要。

在许多应用领域中，数字信号常被传输、处理和存储，而模拟信号则用于传感器和实时控制系统中。

本文将介绍电子电路中常用的数字与模拟信号转换方法。

一、数字信号转换为模拟信号数字信号是通过二进制代码来表示的离散信号，而模拟信号则是连续变化的信号。

为了将数字信号转换为模拟信号，我们通常使用以下方法：1. 数字到模拟转换器（DAC）数字到模拟转换器是一种将数字信号转换为模拟信号的电路。

它通过将二进制代码解码为相应的模拟电压或电流来实现信号的转换。

DAC的主要工作原理是利用采样和保持电路来将离散的数字值转换为连续的模拟电压或电流输出。

2. 脉冲宽度调制（PWM）脉冲宽度调制是一种将数字信号转换为模拟信号的方法。

它通过改变脉冲的宽度来表示不同的模拟值。

PWM信号的平均值与模拟信号的幅值成正比，因此可以利用PWM信号来控制模拟电路。

3. 脉冲频率调制（PFM）脉冲频率调制是一种将数字信号转换为模拟信号的方法。

它通过改变脉冲的频率来表示不同的模拟值。

PFM信号的频率与模拟信号的幅值成正比，因此可以利用PFM信号来传输模拟信号。

二、模拟信号转换为数字信号模拟信号是连续变化的信号，而数字信号则是离散的信号。

在电子电路中，我们常需要将模拟信号转换为数字信号进行处理和存储。

以下是常用的模拟信号转换为数字信号的方法：1. 模数转换器（ADC）模数转换器是一种将模拟信号转换为数字信号的电路。

它通过采样和量化的方式将连续的模拟信号离散化为一系列的数字代码。

ADC 可以将模拟信号转换为等效的数字代码，以便于数字电路的处理和存储。

2. 脉冲编码调制（PCM）脉冲编码调制是一种将模拟信号转换为数字信号的方法。

它通过将模拟信号的幅值离散化为一系列的离散幅值来表示信号。

PCM信号的离散幅值可以用二进制代码来表示，从而实现模拟信号到数字信号的转换。

音频，视频电子切换开关（7个图）音频，视频电子切换开关（7个图）CD4017、CD4066构成的电子切换开关四路输人／输出音频切换开关(CD4017、CD4066)如图所示音频切换开关是一个能将四路双声道音频输入信号切换到四路输出的切换开关。

电路由通道切换控制电路、通道选择电路和通道控制开关组成。

四路声源输人切换电路(CD4024、CD4052)如图所示的声源切换电路可以按照需要，将四种不同的声信号源切换到音响功率放大器的输入端，由于采用了电子开关，可完全消除原来使用机械切换开关所产生的噪声，保证了输入信号的质量，电路组成如图所示。

电路由通道切换控制电路、通道选择电路和通道显示电路组成。

通道切换控制电路由一只七级二进制计数／分频电路CD4024和一只按键开关组成。

四通道A／V转换电路(CD4052)家庭影院系统电源控制开关(CD4013、CD4017)家庭影院系统往往由多台设备组成，同时开启时，由于启动电流很大，容易发生事故。

如果逐个手工启动又很麻烦，且易忽略各设备的启动顺序。

而在关闭时又须按相反的顺序操作。

如图为家庭影院系统电源控制装置，只用一个按键操作，就可自动按顺序启动或关闭各设备电源，而且能够按照先开后关的顺序自动操作，既方便，又安全。

它的组成如图所示。

电路主要由三部分组成，一部分是用来控制各设备按先后顺序开关的开关脉冲分配器，它由十进制计数器CD4017组成。

一部分是为脉冲分配器提供时钟脉冲的，它是由双D触发器CD4013组成的脉冲发生器。

还有一部分是专为开关控制继电器设置的双稳态触发器，也是由双D触发器CD4013组成的。

电子视频切换器电视监控系统中经常需要对多路视频信号进行转换，若靠插拔信号线来切换，会使信号短暂中断；若用机械开关来切换，易使图像跳动，也难以实现遥控。

如图所示电路主要利用CMOS模拟开关CD4066来完成视频信号的切换，对于制作家用视频控制器(切换录像机、VCD、DVD影碟机的视频信号)具有一定的参考价值。

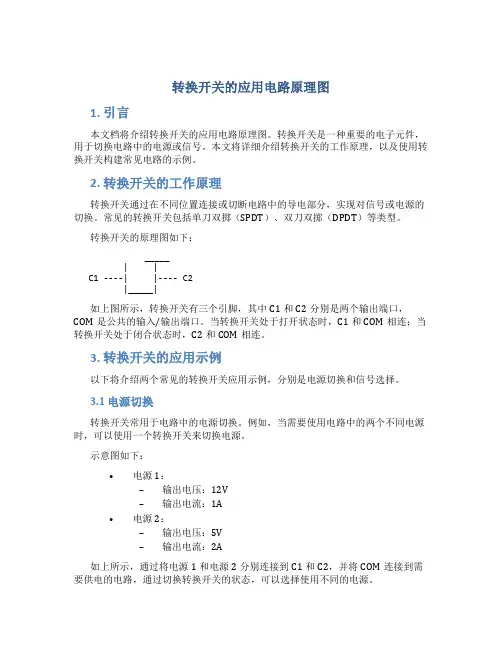

转换开关的应用电路原理图1. 引言本文档将介绍转换开关的应用电路原理图。

转换开关是一种重要的电子元件，用于切换电路中的电源或信号。

本文将详细介绍转换开关的工作原理，以及使用转换开关构建常见电路的示例。

2. 转换开关的工作原理转换开关通过在不同位置连接或切断电路中的导电部分，实现对信号或电源的切换。

常见的转换开关包括单刀双掷（SPDT）、双刀双掷（DPDT）等类型。

转换开关的原理图如下：_____| |C1 ----| |---- C2|_____|如上图所示，转换开关有三个引脚，其中C1和C2分别是两个输出端口，COM是公共的输入/输出端口。

当转换开关处于打开状态时，C1和COM相连；当转换开关处于闭合状态时，C2和COM相连。

3. 转换开关的应用示例以下将介绍两个常见的转换开关应用示例，分别是电源切换和信号选择。

3.1 电源切换转换开关常用于电路中的电源切换。

例如，当需要使用电路中的两个不同电源时，可以使用一个转换开关来切换电源。

示意图如下：•电源1：–输出电压：12V–输出电流：1A•电源2：–输出电压：5V–输出电流：2A如上所示，通过将电源1和电源2分别连接到C1和C2，并将COM连接到需要供电的电路，通过切换转换开关的状态，可以选择使用不同的电源。

3.2 信号选择转换开关还可以用于信号选择。

例如，当需要从多个信号源中选择一个信号输入时，可以使用一个转换开关来切换信号源。

示意图如下：•信号源1：–输入信号：A–信号级别：0-5V•信号源2：–输入信号：B–信号级别：0-10V如上所示，通过将信号源1和信号源2分别连接到C1和C2，并将COM连接到需要接收信号的电路，通过切换转换开关的状态，可以选择输入不同的信号源。

4. 总结转换开关是一种常用的电子元件，用于切换电路中的电源或信号。

本文介绍了转换开关的工作原理，以及在电源切换和信号选择中的应用示例。

通过学习转换开关的原理和应用示例，我们可以更好地理解和应用转换开关。

0~20ma转0~10v 并联电阻0~20mA转0~10V并联电阻是一种常见的信号转换电路，用于将4-20mA的电流信号转换为2-10V的电压信号。

在工业自动化控制系统中，电流信号更容易传输和抗干扰能力更强，而电压信号更易处理和解算。

因此，0~20mA转0~10V并联电阻常用于工业领域的信号转换。

在了解电路原理之前，我们先了解一下什么是并联电阻。

并联电阻是指将多个电阻器按照平行的方式连接在一起，电流可同时通过每个电阻器，且各个电阻器间的电压相等。

通过合理选择电阻值和数量，可以实现对电流和电压的精确控制。

0~20mA转0~10V并联电阻的核心原理是利用欧姆定律和电流分配定律。

其中欧姆定律指出电流和电压成正比，电流分配定律指出并联电路中，各个分支的电流与电阻值成反比。

根据这两个定律，我们可以通过设置合适的电阻值，实现电流信号到电压信号的转换。

0~20mA转0~10V并联电阻电路的主要构成部分包括两个电阻器和一个电压源。

其中一个电阻器用于限制输入电流的范围，另一个电阻器用于将输入电流转换为对应的输出电压。

这两个电阻器是并联连接的，即它们的一个端子连接在一起，另一个端子分别连接到电流源和地。

为了实现0~20mA到0~10V的电流到电压转换，我们需要选择合适的电阻值。

根据欧姆定律，电阻值越大，电压也就越大。

因此，我们可以选择两个不同阻值的电阻器来实现转换的范围。

通常，第一个电阻器的阻值选择为250欧姆，用于限制输入电流的范围为0~20mA。

第二个电阻器的阻值选择为500欧姆，用于将输入电流转换为0~10V的输出电压。

在实际电路中，为了保证精确的转换，还需要考虑引入的误差。

常见的误差来源包括电阻器的阻值容差、电压源的精度和电流源的精度等。

为了减小误差，可以采用精密电阻器和高精度电压源。

总结起来，0~20mA转0~10V并联电阻是一种常见的信号转换电路，可以将4-20mA的电流信号转换为2-10V的电压信号。

什么是信号处理电路？信号处理电路是电子工程中的一个重要分支，它主要研究如何对信号进行处理和转换。

信号处理电路的应用非常广泛，涵盖了通信、电子设备、医疗仪器、雷达、音频设备等多个领域。

本文将从基本原理、应用领域和设计方法三个方面介绍信号处理电路的相关知识。

1. 基本原理信号处理电路是利用各种电子元件和电路将原始信号转换成我们所需要的信号。

它主要包括信号采样、信号滤波、信号增益、信号变换等几个主要环节。

其中，信号采样是指将连续信号转换成离散信号的过程，信号滤波是消除噪声对信号质量的影响，信号增益是调节信号幅度的大小，信号变换是将信号从一个域转换到另一个域。

通过这些处理，我们可以得到更符合我们需求的信号。

2. 应用领域信号处理电路广泛应用于通信、电子设备、医疗仪器、雷达、音频设备等领域。

在通信中，信号处理电路可以对信号进行编码、解码、调制、解调等处理，以实现高效的数据传输。

在电子设备中，信号处理电路能够提高系统的稳定性和可靠性，提供更好的用户体验。

在医疗仪器中，信号处理电路可以用于对生理信号的采集和处理，实现精密的医学诊断。

在雷达和音频设备中，信号处理电路可以对信号进行滤波、增益、变换等处理，以提高目标检测和音频质量。

3. 设计方法设计信号处理电路需要考虑多个因素，包括信号特征、处理要求、电路复杂度、成本、功耗等。

在设计过程中，需要选择合适的电子元件和电路拓扑结构，并根据具体需求进行参数调整和优化。

通常，设计师需要充分了解信号的特点和所需的处理效果，灵活选择合适的算法和电路方案。

此外，对于大规模信号处理系统，还需要考虑多个电路模块之间的协同工作和数据传输。

总结：信号处理电路是电子工程中的重要分支，它通过对信号采样、滤波、增益、变换等处理，将原始信号转换成我们所需要的信号。

信号处理电路在通信、电子设备、医疗仪器、雷达、音频设备等领域有着广泛的应用。

在设计信号处理电路时，需要考虑信号特征、处理要求、电路复杂度、成本、功耗等因素，并选择合适的元件和电路拓扑结构。

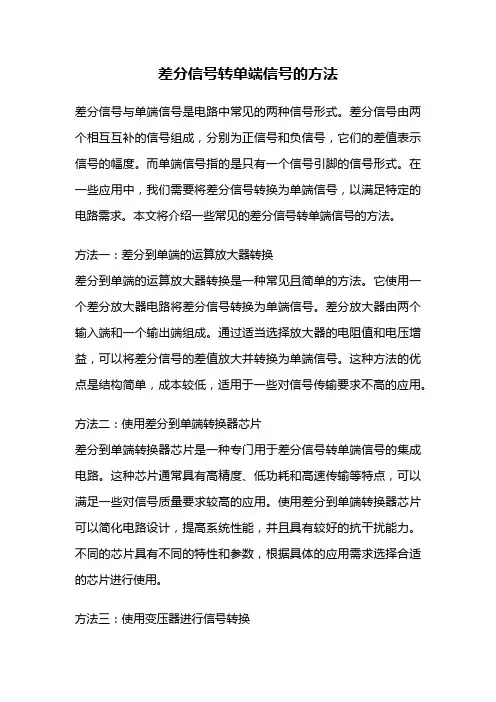

差分信号转单端信号的方法差分信号与单端信号是电路中常见的两种信号形式。

差分信号由两个相互互补的信号组成，分别为正信号和负信号，它们的差值表示信号的幅度。

而单端信号指的是只有一个信号引脚的信号形式。

在一些应用中，我们需要将差分信号转换为单端信号，以满足特定的电路需求。

本文将介绍一些常见的差分信号转单端信号的方法。

方法一：差分到单端的运算放大器转换差分到单端的运算放大器转换是一种常见且简单的方法。

它使用一个差分放大器电路将差分信号转换为单端信号。

差分放大器由两个输入端和一个输出端组成。

通过适当选择放大器的电阻值和电压增益，可以将差分信号的差值放大并转换为单端信号。

这种方法的优点是结构简单，成本较低，适用于一些对信号传输要求不高的应用。

方法二：使用差分到单端转换器芯片差分到单端转换器芯片是一种专门用于差分信号转单端信号的集成电路。

这种芯片通常具有高精度、低功耗和高速传输等特点，可以满足一些对信号质量要求较高的应用。

使用差分到单端转换器芯片可以简化电路设计，提高系统性能，并且具有较好的抗干扰能力。

不同的芯片具有不同的特性和参数，根据具体的应用需求选择合适的芯片进行使用。

方法三：使用变压器进行信号转换变压器是一种常见的电气元件，它可以将信号的电压转换为不同的电压。

在差分信号转单端信号的应用中，可以使用差分模式变压器将差分信号的电压转换为单端信号。

差分模式变压器具有多个绕组，通过适当连接绕组可以实现差分信号到单端信号的转换。

这种方法的优点是转换效率高、传输距离较远，适用于一些对信号传输距离要求较高的应用。

方法四：使用差分线路进行信号转换差分线路是一种通过差分信号传输和转换的电路。

在差分信号转单端信号的应用中，可以使用差分线路将差分信号转换为单端信号。

差分线路由差分对、电阻和电容等元件组成，通过合理设计差分线路的参数和结构，可以实现差分信号到单端信号的转换。

这种方法的优点是灵活性高、可调性强，适用于一些对信号处理要求较高的应用。

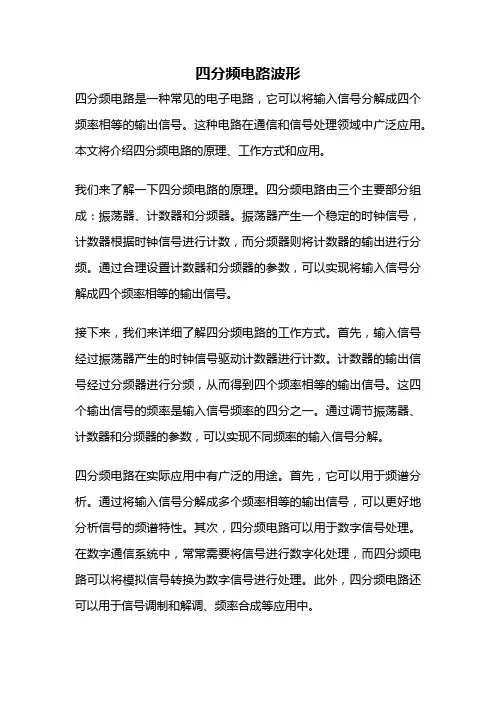

四分频电路波形四分频电路是一种常见的电子电路，它可以将输入信号分解成四个频率相等的输出信号。

这种电路在通信和信号处理领域中广泛应用。

本文将介绍四分频电路的原理、工作方式和应用。

我们来了解一下四分频电路的原理。

四分频电路由三个主要部分组成：振荡器、计数器和分频器。

振荡器产生一个稳定的时钟信号，计数器根据时钟信号进行计数，而分频器则将计数器的输出进行分频。

通过合理设置计数器和分频器的参数，可以实现将输入信号分解成四个频率相等的输出信号。

接下来，我们来详细了解四分频电路的工作方式。

首先，输入信号经过振荡器产生的时钟信号驱动计数器进行计数。

计数器的输出信号经过分频器进行分频，从而得到四个频率相等的输出信号。

这四个输出信号的频率是输入信号频率的四分之一。

通过调节振荡器、计数器和分频器的参数，可以实现不同频率的输入信号分解。

四分频电路在实际应用中有广泛的用途。

首先，它可以用于频谱分析。

通过将输入信号分解成多个频率相等的输出信号，可以更好地分析信号的频谱特性。

其次，四分频电路可以用于数字信号处理。

在数字通信系统中，常常需要将信号进行数字化处理，而四分频电路可以将模拟信号转换为数字信号进行处理。

此外，四分频电路还可以用于信号调制和解调、频率合成等应用中。

需要注意的是，四分频电路的性能与元器件的参数设置密切相关。

振荡器的频率稳定性、计数器的位宽和分频器的分频比都会对四分频电路的性能产生影响。

因此，在设计和应用四分频电路时，需要根据具体需求选择合适的元器件，并进行适当的参数设置。

四分频电路是一种常见的电子电路，它可以将输入信号分解成四个频率相等的输出信号。

通过合理设置振荡器、计数器和分频器的参数，可以实现不同频率的输入信号分解。

四分频电路在频谱分析、数字信号处理、信号调制解调和频率合成等领域有广泛的应用。

在设计和应用四分频电路时，需要注意元器件的选择和参数设置，以满足具体需求。

希望本文能为读者对四分频电路的原理和应用提供一定的帮助。

LVPECL（Low Voltage Positive Emitter-Coupled Logic）是一种高速、低功耗的数字逻辑接口，常用于高速数据传输和时钟应用。

LVPECL通常的工作电压范围在3.3V到5.0V 之间，输出摆幅在0.8V到2.0V之间。

而TTL（Transistor-Transistor Logic）则是一种更为传统的数字逻辑接口，工作电压通常在5.0V左右，输出摆幅在0.8V到5.0V之间。

要将LVPECL转换为TTL，我们需要设计一个合适的电路来完成这个任务。

以下是一个简单的LVPECL到TTL转换电路的示例：
使用一个LVPECL接收器芯片（如TI的SN74LVC16245）来接收LVPECL信号。

这个芯片可以将LVPECL信号转换为标准的TTL信号。

将LVPECL信号输入到接收器芯片的输入端，然后将其输出连接到TTL电路的输入端。

使用一个标准的TTL输出芯片（如74LS14）来将TTL信号输出到需要的地方。

这个芯片可以接收TTL信号并将其输出到外部设备。

在这个电路中，LVPECL接收器芯片负责将LVPECL信号转换为TTL信号，而TTL输出芯片则负责将TTL信号输出到外部设备。

这个电路可以实现高速、低功耗的数字信号传输，同时也可以保证信号的质量和稳定性。

需要注意的是，在实际应用中，需要根据具体的需求和条件来选择合适的LVPECL接收器和TTL输出芯片，并确保电路的电源和接地稳定可靠。

此外，还需要注意信号的匹配和阻抗问题，以确保信号的传输质量和稳定性。

电平转换电路工作原理嘿，朋友们！今天咱来聊聊电平转换电路这玩意儿的工作原理。

你说这电平转换电路啊，就像是一个神奇的桥梁，连接着不同电压世界的两端。

想象一下，有两个电压“部落”，它们的“语言”不太一样，一个高电压“部落”，一个低电压“部落”。

那怎么让它们能互相交流、理解呢？这时候电平转换电路就出马啦！它就像是一个精通两种“语言”的翻译官。

比如说，高电压这边发送了一个信号，电平转换电路一瞧，哟，得把这个信号变成低电压那边能懂的形式。

于是它就施展魔法，把高电压信号变成了低电压信号，让低电压那边能轻松接收和理解。

反过来也一样，低电压那边的信号要去到高电压那边，电平转换电路也能给安排得明明白白的，把低电压信号变成高电压能识别的样子。

这就好像你要和一个外国人交流，你得通过翻译才能明白对方说啥，对方也得靠翻译才能懂你的意思。

电平转换电路不就是这么个厉害的“翻译”嘛！那它具体是怎么做到的呢？这可就有很多巧妙的设计啦！有的是用一些特殊的电子元件，像电阻啦、电容啦、晶体管啦等等，它们组合在一起，就像一个默契的团队，共同完成电平转换的任务。

比如说，通过电阻的分压作用，可以把高电压降低到合适的程度。

这就好比是把一大桶水，通过一个巧妙的装置，分成了几小杯，每一杯的量就正好合适。

还有的电平转换电路会利用晶体管的开关特性。

晶体管就像是一个聪明的守门员，根据需要打开或关闭通道，让信号顺利通过或者被转换。

哎呀，这电平转换电路可真是太重要啦！没有它，那些不同电压的设备怎么能愉快地一起工作呢？就像如果没有翻译，不同国家的人交流得多困难呀！而且，电平转换电路在我们的生活中无处不在呢！从小小的电子设备到大型的工业控制系统，都有它的身影。

你想想，你的手机、电脑、电视等等，里面肯定都有电平转换电路在默默地工作着，让各种芯片、元件能协调合作。

所以说啊，可别小看了这电平转换电路，它虽然不起眼，但却是电子世界里不可或缺的一部分呢！它就像是一个幕后英雄，默默地为我们的电子设备保驾护航，让它们能正常运行，给我们带来便利和乐趣。

小信号处理电路
小信号处理电路是指用于处理弱信号的电路，通常用于放大、滤波、比较、整形等操作，以便更好地利用这些信号。

以下是一些常见的小信号处理电路：
1.放大器电路：用于将微弱的信号放大，以便进一步处理或测量。

常见的放大器电路包括电压放大器、电流放大器和功率放大器等。

2.滤波器电路：用于提取有用信号并抑制无用信号。

常见的滤波器电路包括RC滤波器、LC滤波器和晶体滤波器等。

3.比较器电路：用于将模拟信号转换为数字信号，或比较两个信号的大小。

常见的比较器电路包括电压比较器和窗口比较器等。

4.整形器电路：用于将不规则的信号转换为规则的信号，以便进一步处理或传输。

常见的整形器电路包括施密特触发器和单稳态触发器等。

在实际应用中，小信号处理电路的设计需要考虑多种因素，如信号的频率、幅度、波形和噪声等。

因此，选择合适的小信号处理电路并进行合理的参数调整，对于保证信号的质量和稳定性至关重要。

信号处理电路基本原理概述信号处理电路是现代电子系统中至关重要的组成部分，它主要负责接收、处理和输出各种类型的电子信号。

本文将概述信号处理电路的基本原理，从信号的获取、传输到处理的各个环节进行介绍。

一、信号获取信号获取是信号处理电路的首要任务，它涉及到将外部世界的各种信号转化成电压或电流形式，以便于后续的处理。

常见的信号获取方式包括传感器、放大器和模数转换器。

1. 传感器传感器是信号处理电路中常用的一种设备，它能够将各种形式的物理量转化成电信号。

例如，温度传感器可以将温度变化转化成电压信号，光电传感器可以将光强变化转化成电流信号。

通过传感器的转换作用，外部环境的信息可以被数字电路所接收和处理。

2. 放大器放大器是信号处理电路中用来增强信号强度的设备。

它能够将微弱的输入信号放大到适合于后续处理的幅度范围内。

放大器通常由多级放大器组成，每级放大器都具有特定的增益。

通过放大器的作用，信号的噪声可以被降低，增强了信号与噪声之间的信噪比。

3. 模数转换器模数转换器（ADC）是将模拟信号转化为数字信号的关键设备。

它将连续的模拟信号经过采样和量化处理，转化为离散的数字信号。

ADC的输出可以被数字处理器所接收和处理，实现对信号的精确控制和分析。

二、信号传输信号传输是指将获取到的信号从信号源传输到信号处理电路中。

合理的信号传输方案能够保证信号的准确性和完整性。

常见的信号传输方式包括电缆传输和无线传输。

1. 电缆传输电缆传输是最常见的信号传输方式之一，它通过导线将信号源与信号处理电路连接起来。

电缆传输具有信号传输稳定、抗干扰性能强等优点，在许多应用场景中被广泛采用，例如家庭音响系统、工业控制系统等。

2. 无线传输无线传输是一种方便灵活的信号传输方式，它通过无线电波将信号传输到接收端。

无线传输具有无需布线、距离远、免受电缆损坏等优点，适用于移动通信、遥控等场景。

三、信号处理信号处理是信号处理电路中的核心环节，它包括对信号进行滤波、变换、调理等操作，以满足特定的应用需求。

方波转换锯齿波电路简介方波转换锯齿波电路是一种常用的电路，用于将方波信号转换为锯齿波信号。

在电子设备和通信系统中，方波和锯齿波是常见的信号波形，它们具有不同的特性和应用场景。

方波转换锯齿波电路的设计和实现对于信号处理和波形转换具有重要意义。

方波信号和锯齿波信号方波信号方波信号是一种周期性的波形，在每个周期内，信号的幅值在高电平和低电平之间切换。

方波信号的特点是占空比恒定，即高电平和低电平的持续时间相等。

方波信号常用于数字电路和通信系统中，具有较好的抗干扰能力和传输性能。

锯齿波信号锯齿波信号是一种逐渐上升或下降的线性波形。

锯齿波信号的特点是波形呈现连续的上升或下降趋势，没有明显的折点。

锯齿波信号通常用于模拟电路和音频系统中，具有丰富的谐波成分和音乐效果。

方波转换锯齿波电路原理方波转换锯齿波电路可以通过一些简单的电子元件实现。

以下是一种常见的方波转换锯齿波电路的原理：1.电压控制电流源：方波信号经过电压控制电流源，控制电流源将方波信号转换为锯齿波信号。

2.积分电路：锯齿波信号通过积分电路进行积分，得到输出锯齿波信号。

3.反馈电路：输出锯齿波信号通过反馈电路反馈至电压控制电流源，实现锯齿波信号的稳定输出。

方波转换锯齿波电路设计步骤设计方波转换锯齿波电路的基本步骤如下：步骤1：确定方波输入信号的特性首先，需要确定方波输入信号的频率和幅值，以便选择合适的电子元件和参数。

步骤2：选择电压控制电流源选择合适的电压控制电流源，常用的电压控制电流源包括差动放大器和电压控制电流源集成电路。

步骤3：设计积分电路根据方波到锯齿波的转换关系，设计合适的积分电路。

积分电路通常由电阻、电容和运算放大器等元件组成。

步骤4：设计反馈电路设计反馈电路，使输出的锯齿波信号能够稳定输出。

反馈电路通常采用运算放大器和电阻等元件来实现。

步骤5：选择合适的电子元件选择合适的电子元件，并根据电路设计要求确定元件的参数和连接方式。

步骤6：进行电路仿真和调试使用电路仿真软件进行电路仿真，验证设计的正确性。
