数字信号处理电路分析数字信号处理（Digital Signal Processing，简称DSP）是指对数字信号进行采样、量化、编码和计算等处理的技术。

数字信号处理电路（Digital Signal Processing Circuit，简称DSP电路）是实现数字信号处理功能的硬件电路。

1. 数字信号处理电路的基本原理数字信号处理电路由以下几部分构成：采样电路、模数转换电路、数字信号处理器和数模转换电路。

其基本原理如下：1.1 采样电路：将连续时间的模拟信号转换成离散时间的数字信号。

采样定理规定了采样频率应大于信号最高频率的两倍，以避免采样失真。

1.2 模数转换电路：将连续的模拟信号转换成对应的数字信号。

模数转换器的核心是模数转换器芯片，采用逐级逼近型模数转换器或者delta - sigma调制器。

1.3 数字信号处理器：对数字信号进行数学运算和算法处理的核心部件。

它可以用于音频、视频等信号的压缩、滤波、变换等处理。

1.4 数模转换电路：将数字信号转换为模拟信号，以便于输出到外部设备。

2. DSP电路常用应用及分析2.1 音频信号处理DSP电路广泛应用于音频设备中，如音乐播放器、音响等。

采用DSP电路可以对音频信号进行滤波、均衡、混响等处理，以改善音质和增加音效。

2.2 图像处理在数字相机、手机摄像头等设备中，DSP电路可用于图像处理，如去噪、增强对比度、调整颜色平衡等。

DSP电路的高速处理能力和算法优化可以提供更好的图像质量。

2.3 通信信号处理在通信领域，DSP电路被广泛应用于调制解调、编解码、信号压缩等方面。

采用DSP电路可以提高通信质量和信号处理的速度。

2.4 视频信号处理DSP电路在电视、监控摄像头等设备中也起到重要作用。

例如，DSP电路可以完成视频信号的编码、解码、去噪和增强，以提高图像质量和显示效果。

2.5 生物医学信号处理生物医学信号处理是DSP电路的重要应用领域之一。

通过DSP电路可以对生物医学信号进行滤波、去噪、生理参数提取等处理，为医学诊断和治疗提供支持。

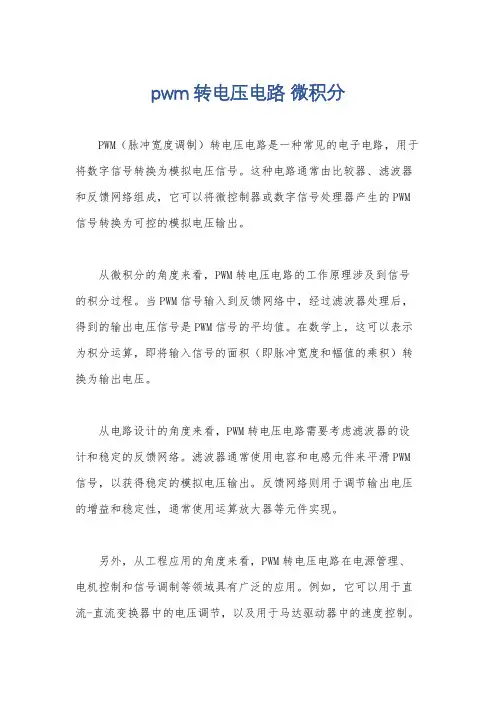

pwm转电压电路微积分
PWM（脉冲宽度调制）转电压电路是一种常见的电子电路，用于将数字信号转换为模拟电压信号。

这种电路通常由比较器、滤波器和反馈网络组成，它可以将微控制器或数字信号处理器产生的PWM 信号转换为可控的模拟电压输出。

从微积分的角度来看，PWM转电压电路的工作原理涉及到信号的积分过程。

当PWM信号输入到反馈网络中，经过滤波器处理后，得到的输出电压信号是PWM信号的平均值。

在数学上，这可以表示为积分运算，即将输入信号的面积（即脉冲宽度和幅值的乘积）转换为输出电压。

从电路设计的角度来看，PWM转电压电路需要考虑滤波器的设计和稳定的反馈网络。

滤波器通常使用电容和电感元件来平滑PWM 信号，以获得稳定的模拟电压输出。

反馈网络则用于调节输出电压的增益和稳定性，通常使用运算放大器等元件实现。

另外，从工程应用的角度来看，PWM转电压电路在电源管理、电机控制和信号调制等领域具有广泛的应用。

例如，它可以用于直流-直流变换器中的电压调节，以及用于马达驱动器中的速度控制。

总的来说，PWM转电压电路是一种通过微积分原理实现数字到
模拟信号转换的电子电路，它在工程和电路设计中有着重要的应用。

通过合适的滤波和反馈设计，可以实现稳定、可靠的模拟电压输出。

电路基础原理数字信号的模数转换与数模转换电路基础原理：数字信号的模数转换与数模转换在现代电子技术中，数字信号的模数转换和数模转换是非常重要的概念。

它们是将模拟信号转换为数字信号和将数字信号转换为模拟信号的过程。

本文将探讨数字信号的模数转换和数模转换的基本原理及其在电路中的应用。

一、数字信号的模数转换数字信号的模数转换（Analog-to-Digital Conversion, ADC）是指将模拟信号转换为数字信号的过程。

在这个过程中，连续的模拟信号被离散化为一系列离散的数字信号。

模数转换的过程包括采样和量化两个步骤。

采样是指对连续时间内的模拟信号进行离散化，取样点的时间间隔称为采样周期。

而量化则是对采样得到的离散信号进行幅度的近似描述，将其转换为一系列离散的数值。

在实际应用中，模数转换器（ADC）通常采用电压-数字转换器（Voltage-to-Digital Converter, VDC）来实现。

VDC使用一系列的比较器来比较模拟信号与参考电压之间的差异，并将其转换为数字信号。

数字信号的模数转换在现代电子技术中具有广泛的应用。

例如，在通信领域中，模数转换是将声音、图像等模拟信号转换为数字信号的关键步骤。

在工业自动化中，模数转换则是传感器将物理量转换为数字信号的基础。

二、数字信号的数模转换数字信号的数模转换（Digital-to-Analog Conversion, DAC）是指将数字信号转换为模拟信号的过程。

在这个过程中，一系列离散的数字信号被重构为连续的模拟信号。

数模转换的过程包括数值恢复和模拟滤波两个步骤。

数值恢复是指根据数字信号的编码方式，将数字信号转换为相应的数值。

而模拟滤波则是通过滤波器对数值恢复后的数字信号进行平滑处理，去除数字信号中的高频成分，生成连续的模拟信号。

在实际应用中，数模转换器（DAC）通常采用数字-电压转换器（Digital-to-Voltage Converter, DVC）来实现。

传感检测技术基础信号转换电路信号转换电路模/数转换器A／D转换可分为直接法和间接法。

直接法是把电压直接转换为数字量，如逐次比较型的A／D转换器。

间接法是把电压先转换成某一中间量，再把中间量转换成数字量。

(1)逐次比较型模/数转换器逐次比较型A／D转换就是将输入模拟信号与不同的参考电压做多次比较，使转换所得的数字量在数值上逐次逼近输入模拟量的对应值.模模//数与数数与数//模转换器模转换器逐次比较型A／D转换器简化框图如图10.20所示它由D／A转换、数码设定、电压比较和控制电路组成图10.20逐次比较型A/D转换框图（2）双积分型模/数转换电路双积分型A／D转换电路如图10.21所示,当t=T2时，U0(t)=0,如图（b）所示.图10.21双积分型A/D转换器原理图转换过程分两步，首先接通S1，对输入电压(-Ui)积分，积分电路输出电压为:(10.21)然后在T1时，开关切换到S2位置，对基准参考电压Ur反向积分，积分电路输出电压为：（10.22）当t=T2时，U0(t)=0，如图10.21（b），此时得：(10.23)设时钟脉冲频率为,当t=T1时,则时间T1为：此时开始对标准参考电压Ur反向积分，时间间隔T=T1－T2，计数值为N，则，所以：数/模转换器数/模（D/A）转换器是通过电阻网络，把数字按其数码权值转换成模拟量的输出.D/A转换器有两种类型:权电阻网络和T形电阻网络(1)权电阻数/模转换器图10.22是4位二进制权电阻D／A转换器原理图由上图可得：（10.24）（10.25）在上述电路中，权电阻分别为R、2R、4R、…、。

若数字量多于四位，可通过增加模拟开关和权电阻来增加其位数。

(2)T形电阻数/模转换器T形电阻D/A转换器原理如图10.23所示,该电路电阻形状成T形，故称T形网络.图10.23T型电阻D/A转换器由图10.23可知,根据叠加原理，运算放大器总输入的等效电压是各支路等效电压之和，即:(10.26)若取RF＝3R，运算放大器的输入端电流为:(10.27)运算放大器的输出电压V0为:(10.28)电压/频率转换器(1)转换原理V/F转换器原理如图10.24所示电压电压//频率与频率频率与频率//电压转换器电压转换器图10.24V/F转换电路示意图1)当输入电压Ux>Uc时，放大器A输出为“1”状态，此时将单稳触发器置“1”，触发器驱动开关S 接通恒流源，使I0对电容CL充电;2)Uc上升，在Uc=Ux+△U时，电压比较器A输出为“0”状态，单稳触发器置“0”，使开关S断开，I0停止对电容CL充电;3)电容CL通过电阻RL放电，Uc下降。

电路基础原理电路中的数字与模拟信号转换电子设备广泛应用于我们的日常生活中，而其中涉及到的电路基础原理是我们理解和运用电子设备的关键。

其中一个重要的知识点就是数字与模拟信号的转换。

本文将就这个主题展开探讨。

一、数字信号与模拟信号的区别在了解数字与模拟信号的转换之前，首先我们需要明确它们之间的区别。

简单来说，数字信号是一种离散的信号，它只能取有限的值，通常用二进制表示；而模拟信号是一种连续的信号，可以取无限个值。

例如，在计算机内部，数字信号被广泛应用，而在音频和视频设备中，我们通常使用的是模拟信号。

二、数字信号转模拟信号1. 数字到模拟的转换方法在数字信号转模拟信号的过程中，会涉及到一些转换方法。

最常见的方法是脉冲宽度调制（PWM）和脉冲位置调制（PPM）。

脉冲宽度调制是通过改变信号脉冲的宽度来传递信息，而脉冲位置调制是通过改变信号脉冲的位置来传递信息。

2. 数字音频信号的转换在数字音频设备中，数字音频信号需要经过数字到模拟的转换才能被扬声器正确解码。

这个过程通常由数字-模拟转换器（DAC）完成。

DAC接收数字信号，并根据其数值生成对应的模拟信号。

这样，我们才能真正听到声音的效果。

三、模拟信号转数字信号1. 模拟到数字的转换方法模拟信号转数字信号通常是使用模拟-数字转换器（ADC）来实现的。

ADC会对模拟信号进行采样，然后将采样的结果转换成数字信号。

最常用的是脉冲幅度调制（PAM），以及对其进行编码的方法，如脉冲编码调制（PCM）。

2. 模拟音频信号的转换在模拟音频设备中，模拟音频信号需要经过模拟到数字的转换，才能被数字音频设备处理和存储。

这个转换通常由ADC来完成。

ADC将音频信号进行采样，然后将采样结果转换成数字信号，以供后续的数字处理。

四、数字与模拟信号转换的应用数字与模拟信号转换在许多领域都有重要的应用。

在通信领域，数字信号转模拟信号和模拟信号转数字信号是信息传输的基础。

在音频和视频领域，数字音频和数字视频设备也广泛应用这些转换技术。

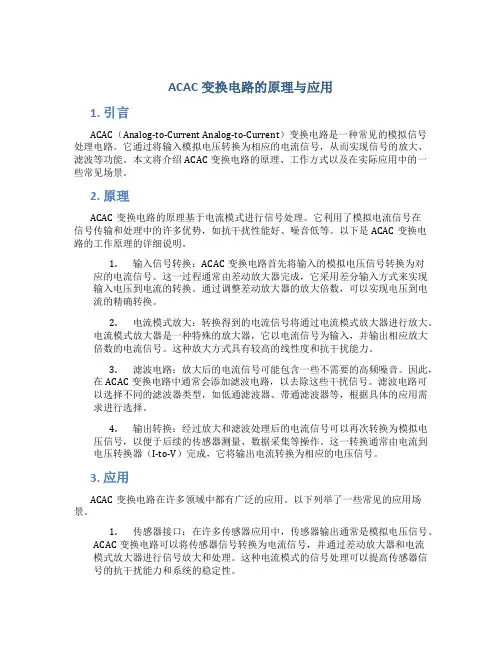

ACAC变换电路的原理与应用1. 引言ACAC（Analog-to-Current Analog-to-Current）变换电路是一种常见的模拟信号处理电路。

它通过将输入模拟电压转换为相应的电流信号，从而实现信号的放大、滤波等功能。

本文将介绍ACAC变换电路的原理、工作方式以及在实际应用中的一些常见场景。

2. 原理ACAC变换电路的原理基于电流模式进行信号处理。

它利用了模拟电流信号在信号传输和处理中的许多优势，如抗干扰性能好、噪音低等。

以下是ACAC变换电路的工作原理的详细说明。

1.输入信号转换：ACAC变换电路首先将输入的模拟电压信号转换为对应的电流信号。

这一过程通常由差动放大器完成，它采用差分输入方式来实现输入电压到电流的转换。

通过调整差动放大器的放大倍数，可以实现电压到电流的精确转换。

2.电流模式放大：转换得到的电流信号将通过电流模式放大器进行放大。

电流模式放大器是一种特殊的放大器，它以电流信号为输入，并输出相应放大倍数的电流信号。

这种放大方式具有较高的线性度和抗干扰能力。

3.滤波电路：放大后的电流信号可能包含一些不需要的高频噪音。

因此，在ACAC变换电路中通常会添加滤波电路，以去除这些干扰信号。

滤波电路可以选择不同的滤波器类型，如低通滤波器、带通滤波器等，根据具体的应用需求进行选择。

4.输出转换：经过放大和滤波处理后的电流信号可以再次转换为模拟电压信号，以便于后续的传感器测量、数据采集等操作。

这一转换通常由电流到电压转换器（I-to-V）完成，它将输出电流转换为相应的电压信号。

3. 应用ACAC变换电路在许多领域中都有广泛的应用。

以下列举了一些常见的应用场景。

1.传感器接口：在许多传感器应用中，传感器输出通常是模拟电压信号。

ACAC变换电路可以将传感器信号转换为电流信号，并通过差动放大器和电流模式放大器进行信号放大和处理。

这种电流模式的信号处理可以提高传感器信号的抗干扰能力和系统的稳定性。

由运放组成的V-I、I-V转换电路1、 0－5V/0－10mA的V/I变换电路图1是由运放和阻容等元件组成的V/I变换电路，能将0—5V的直流电压信号线性地转换成0－10mA的电流信号，A1是比较器．A3是电压跟随器，构成负反馈回路，输入电压Vi与反馈电压Vf比较，在比较器A1的输出端得到输出电压VL，V1控制运放A1的输出电压V2，从而改变晶体管T1的输出电流IL而输出电流IL又影响反馈电压Vf，达到跟踪输入电压Vi的目的。

输出电流IL的大小可通过下式计算：IL＝Vf/(Rw+R7)，由于负反馈的作用使Vi=Vf，因此IL＝Vi/(Rw+R7)，当Rw+R7取值为500Ω时,可实现0－5V/0－10mA的V/I转换，如果所选用器件的性能参数比较稳定，运故A1、A2的放大倍数较大，那么这种电路的转换精度，一般能够达到较高的要求。

2、 0－10V/0－10mA的V/I变换电路图2中Vf是输出电流IL流过电阻Rf产生的反馈电压，即V1与V2两点之间的电压差，此信号经电阻R3、R4加到运放A1的两个输入端Vp与Vn，反馈电压Vf=V1－V2，对于运放A1，有VN＝Vp；Vp＝V1/(R2+R3)×R2，VN＝V2＋(Vi-V2)×R4/(R1+R4)，所以V1/(R2+R3)×R2＝V2＋(Vi-V2)×R4/(R1+R4)，依据Vf＝V1-V2及上式可推导出：若式中R1＝R2＝100kΩ，R1＝R4=20kΩ，则有：Vf×R1＝Vi×R4，得出：Vf＝R4/R1×Vi＝1/5Vi，如果忽略流过反馈回路R3、R4的电流，则有：IL＝Vf/Rf＝Vi/5Rf，由此可以看出．当运放的开环增益足够大时，输出电流IL与输入电压Vi满足线性关系，而且关系式中只与反馈电阻Rf的阻值有关．显然，当Rf ＝200Ω时，此电路能实现0－10v/0－10mA的V/I变换。

由运放组成的V-I、I-V转换电路1、 0－5V/0－10mA的V/I变换电路图1是由运放和阻容等元件组成的V/I变换电路，能将0—5V的直流电压信号线性地转换成0－10mA的电流信号，A1是比较器．A3是电压跟随器，构成负反馈回路，输入电压Vi与反馈电压Vf比较，在比较器A1的输出端得到输出电压VL，V1控制运放A1的输出电压V2，从而改变晶体管T1的输出电流IL而输出电流IL又影响反馈电压Vf，达到跟踪输入电压Vi的目的。

输出电流IL的大小可通过下式计算：IL＝Vf/(Rw+R7)，由于负反馈的作用使Vi=Vf，因此IL＝Vi/(Rw+R7)，当Rw+R7取值为500Ω时,可实现0－5V/0－10mA的V/I转换，如果所选用器件的性能参数比较稳定，运故A1、A2的放大倍数较大，那么这种电路的转换精度，一般能够达到较高的要求。

2、 0－10V/0－10mA的V/I变换电路图2中Vf是输出电流IL流过电阻Rf产生的反馈电压，即V1与V2两点之间的电压差，此信号经电阻R3、R4加到运放A1的两个输入端Vp与Vn，反馈电压Vf=V1－V2，对于运放A1，有VN＝Vp；Vp＝V1/(R2+R3)×R2，VN＝V2＋(Vi-V2)×R4/(R1+R4)，所以V1/(R2+R3)×R2＝V2＋(Vi-V2)×R4/(R1+R4)，依据Vf＝V1-V2及上式可推导出：若式中R1＝R2＝100kΩ，R1＝R4=20kΩ，则有：Vf×R1＝Vi×R4，得出：Vf＝R4/R1×Vi＝1/5Vi，如果忽略流过反馈回路R3、R4的电流，则有：IL＝Vf/Rf＝Vi/5Rf，由此可以看出．当运放的开环增益足够大时，输出电流IL与输入电压Vi满足线性关系，而且关系式中只与反馈电阻Rf的阻值有关．显然，当Rf ＝200Ω时，此电路能实现0－10v/0－10mA的V/I变换。

三角波转正弦波电路三角波转正弦波电路是一种常见的电子电路，用于将三角波信号转换为正弦波信号。

在本文中，我们将介绍这种电路的工作原理和设计方法。

让我们了解一下什么是三角波和正弦波。

三角波是一种周期性的波形，其波形呈现出类似于三角形的形状。

它的特点是在每个周期内，波形从低值逐渐上升到高值，然后再逐渐下降到低值。

正弦波是一种连续变化的波形，其波形呈现出平滑的曲线，具有周期性和对称性。

将三角波转换为正弦波的电路是基于信号的频率和幅度之间的关系。

在这种电路中，我们使用一个运算放大器（op-amp）和一些电阻、电容和电感元件来实现转换。

运算放大器是一种具有高放大倍数和差分输入的强大电子元件，可以用于放大、滤波和运算信号。

在三角波转正弦波电路中，我们首先需要将输入的三角波信号进行放大。

为了实现这一点，我们可以使用一个非反相放大器电路。

该电路由一个运算放大器和一个电阻组成，通过调整电阻的值，我们可以实现所需的放大倍数。

接下来，我们需要将放大后的信号进行滤波，以去除高频噪声和杂散分量。

为了实现这一点，我们可以使用一个低通滤波器。

该滤波器由一个电感和一个电容组成，通过调整它们的值，我们可以实现所需的滤波效果。

我们需要对滤波后的信号进行波形整形，以使其变为正弦波。

为了实现这一点，我们可以使用一个比较器电路。

该电路由一个运算放大器和一个电阻组成，通过调整电阻的值，我们可以实现所需的波形整形效果。

通过以上的步骤，我们可以将输入的三角波信号转换为正弦波信号。

这种电路在实际应用中具有广泛的用途，比如在音频信号处理、振荡电路和通信系统中。

总结起来，三角波转正弦波电路是一种将三角波信号转换为正弦波信号的电子电路。

该电路利用运算放大器、电阻、电容和电感等元件实现信号的放大、滤波和波形整形。

通过调整元件的参数，我们可以实现所需的转换效果。

这种电路在实际应用中具有重要的作用，并且具有广泛的应用前景。

希望通过本文的介绍，读者可以对三角波转正弦波电路有一个初步的了解。

PWM信号转换电路、方法及LED调光系统与流程PWM（Pulse Width Modulation）信号变换电路和方法是现代电路设计和控制技术中常用技术之一、它通过控制信号的脉冲宽度，可以实现对电路的控制。

在LED调光系统中，PWM电路可以用作调节电流、控制亮度和颜色等功能，是LED调光系统设计中十分重要的一部分。

PWM信号转换电路是将输入信号转换为PWM信号的电路。

其中最常见的PWM信号转换电路是使用555定时器。

一个简单的555定时器PWM信号转换电路将输入信号经过放大的三角波脉冲、比较器和输出缓冲电路得到PWM输出信号。

放大的三角波脉冲为反馈信号，通过比较器进行比较得到PWM输出信号。

其中，脉冲宽度由RC电路决定，具体电路和计算过程可以参考官方数据手册和其他相关资料。

除了555定时器外，还有其他常用的PWM信号转换电路。

例如，使用MOSFET来控制负载电流和电压的电路，也可以将信号转换为PWM信号作为控制输入信号。

此外，一些ARM单片机、FPGA和DSP等器件也可以直接产生PWM信号，用于控制其他器件的电流、电压等。

在测量PWM信号时，最常见的方法是使用示波器。

在示波器中，可以使用峰值检测功能对PWM信号进行精确测量。

此外，在一些特殊应用中，也可以使用频谱分析仪、计数器等设备进行测量。

在LED调光系统中，PWM信号被用于节制LED灯的亮度。

该系统通常包括开关电源、控制电路、输出电路和LED灯等部分组成。

其中，控制电路可以通过PWM信号来精确控制LED灯的亮度和色彩，提高LED灯的使用寿命和灯光效果。

LED调光系统主要分为两种控制方式：模拟调光和数字调光。

模拟调光采用的是一个直流电源和一个可调电阻来控制LED灯亮度。

数字调光采用的是PWM信号控制LED灯的亮度。

基于数字调光的LED调光系统具有响应速度快，输出稳定，控制精度高等优点。

LEGO的Power Functions系列电机调速器，就是通过PWM信号来控制电机转速，采用自适应控制算法，实现了较好的控制效果。

希望对大家的学习有点儿促进作用!
实际应用时,可以在0~5V输入端并一只10K电阻,可以解决部分网友发生输出不可调整的问题.
阅读全文(7937) | 回复(15)
回复:0~5V/4~20mA典型转换电路【举报此回复】
xinjihua发表评论于2007-7-30 16:22:06
零点电位器的上端电阻换成30K即可.
个人主页 | 引用 | 返回
回复:0~5V/4~20mA典型转换电路网友提问：【举报此回复】
xinjihua发表评论于2007-10-15 19:56:06
回答网友提问：
１，电流取样电阻尽量取小点的原因是，为了满足输出电流信号的带负载能力，所以要求信号转换电路的内部压降尽可能减小！但是，为了保证转换精度，也不能太小．所以取５０欧姆，即对应４～２０毫安时的压降为０．２～１Ｖ．２，对应输入电压０～５Ｖ来讲，
Ｖi＝０～５Ｖ，
Vo=0.2~1V.
运放增益Ａ＝-(Vo/Vi=RF/Ri=1/5=30K/150K=0.2)
运放的输入端：－Ｖ＝＋Ｖ＝２０Ｖ
-V=[(Ec-Vi-Vo)/(RF+Ri)]xRi+Vi=(18/180K)x150K+5=20V
所以＋Ｖ的分压电阻上端取２０Ｋ，下端取１００Ｋ即可．［２４Ｖ／（１０
０Ｋ＋２０Ｋ）］x100K=20V
3,此电路是十分成熟的实用电路！
个人主页 | 引用 | 返回。
