模拟电子技术基础 第26讲 信号的转换

《电子技术基础》课程教案一、课程概述1. 课程定位：《电子技术基础》是工科电类相关专业的一门核心专业基础课程，旨在培养学生掌握电子技术的基本理论、基本知识和基本技能。

2. 课程目标：通过本课程的学习，使学生了解电子技术的基本概念、基本原理，掌握基本电子元件的工作原理及应用，具备分析和解决电子技术问题的能力。

二、教学内容1. 第一章：电子技术概述教学内容：电子技术的定义、发展历程、应用领域及发展趋势。

2. 第二章：常用电子元件教学内容：电阻、电容、电感、二极管、三极管等基本电子元件的原理、特性及应用。

3. 第三章：基本电路分析教学内容：电路的基本概念、基本定律，直流电路、交流电路和模拟电路的分析方法。

4. 第四章：放大电路教学内容：放大器的基本原理、分类及应用，常见放大电路的设计与分析。

5. 第五章：数字电路基础教学内容：数字电路的基本概念、数字逻辑运算、逻辑门电路、组合逻辑电路和时序逻辑电路。

三、教学方法1. 讲授法：通过讲解、案例分析等方式，使学生掌握电子技术的基本概念、原理和方法。

2. 实践法：安排实验课程，让学生动手操作，加深对理论知识的理解和应用。

3. 讨论法：组织学生进行小组讨论，培养学生的团队合作能力和解决问题的能力。

四、教学评价1. 平时成绩：包括课堂表现、作业完成情况、实验报告等，占总评的40%。

2. 期末考试：包括理论考试和实际操作考试，占总评的60%。

五、教学资源1. 教材：《电子技术基础》教材及相关辅导资料。

2. 实验设备：电子实验台、示波器、信号发生器、万用表等。

3. 网络资源：电子技术相关网站、论坛、教学视频等。

六、第四章：放大电路1. 教学内容：本章主要介绍放大器的基本原理、分类及应用，包括常见放大电路的设计与分析。

具体内容包括：放大器的静态工作点与动态工作点调整放大器的类型：共射放大器、共基放大器、共集放大器放大器的频率特性放大器的级联与多级放大器设计放大器的实用电路设计实例2. 教学方法：结合理论知识讲解放大电路的原理与设计方法。

绪论一.符号约定•大写字母、大写下标表示直流量。

如：V CE、I C等。

•小写字母、大写下标表示总量〔含交、直流〕。

如：v CE、i B等。

•小写字母、小写下标表示纯交流量。

如：v ce、i b等。

•上方有圆点的大写字母、小写下标表示相量。

如：等。

二．信号〔1〕模型的转换〔2〕分类〔3〕频谱二.放大电路〔1〕模型〔2〕增益如何确定电路的输出电阻r o？三．频率响应以及带宽第一章半导体二极管一.半导体的根底知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。

2.特性---光敏、热敏和掺杂特性。

3.本征半导体----纯洁的具有单晶体结构的半导体。

4. 两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。

5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。

表达的是半导体的掺杂特性。

*P型半导体:在本征半导体中掺入微量的三价元素〔多子是空穴，少子是电子〕。

*N型半导体: 在本征半导体中掺入微量的五价元素〔多子是电子，少子是空穴〕。

6. 杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。

*体电阻---通常把杂质半导体自身的电阻称为体电阻。

*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。

7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。

* PN结的单向导电性---正偏导通，反偏截止。

8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通，反向截止。

*二极管伏安特性----同ＰＮ结。

*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。

*死区电压------硅管0.5V，锗管0.1V。

3.分析方法------将二极管断开，分析二极管两端电位的上下:假设 V阳 >V阴( 正偏 )，二极管导通(短路);假设 V阳 <V阴( 反偏 )，二极管截止(开路)。

第三章 多级放大电路自 测 题一、判断下列说法是否正确，凡对的在括号内打“√”，否则打“×”。

（1）现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。

( )（2）阻容耦合多级放大电路各级的Q 点相互独立，( )它只能放大交流信号。

( )（3）直接耦合多级放大电路各级的Q 点相互影响，( )它只能放大直流信号。

( )（4）只有直接耦合放大电路中晶休管的参数才随温度而变化。

( ) （5）互补输出级应采用共集或共漏接法。

( )解：（1）× （2）√ √ （3）√ × （4）× （5）√二、现有基本放大电路：A.共射电路B.共集电路C.共基电路D.共源电路E.共漏电路根据要求选择合适电路组成两级放大电路。

（1）要求输入电阻为1k Ω至2k Ω，电压放大倍数大于3000，第一级应采用 ，第二级应采用 。

（2）要求输入电阻大于10M Ω，电压放大倍数大于300，第一级应采用 ，第二级应采用 。

（3）要求输入电阻为100k Ω～200k Ω，电压放大倍数数值大于100，第一级应采用 ，第二级应采用 。

（4）要求电压放大倍数的数值大于10，输入电阻大于10M Ω，输出电阻小于100Ω，第一级应采用 ，第二级应采用 。

（5）设信号源为内阻很大的电压源，要求将输入电流转换成输出电压，且1000io ＞I U A ui &&&=，输出电阻R o ＜100，第一级应采用 ，第二级应采用 。

解：（1）A ，A （2）D ，A （3）B ，A （4）D ，B （5）C ，B三、选择合适答案填入空内。

（1）直接耦合放大电路存在零点漂移的原因是 。

A .电阻阻值有误差 B .晶体管参数的分散性 C .晶体管参数受温度影响 D .电源电压不稳定 （2）集成放大电路采用直接耦合方式的原因是 。

A .便于设计B .放大交流信号C .不易制作大容量电容（3）选用差分放大电路的原因是 。

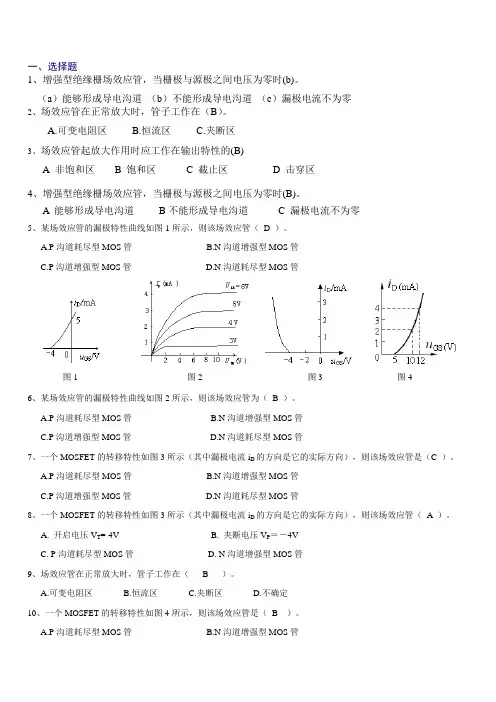

一、选择题1、增强型绝缘栅场效应管，当栅极与源极之间电压为零时(b)。

（a）能够形成导电沟道（b）不能形成导电沟道（c）漏极电流不为零2、场效应管在正常放大时，管子工作在（B）。

A.可变电阻区B.恒流区C.夹断区3、场效应管起放大作用时应工作在输出特性的(B)A 非饱和区B 饱和区C 截止区D 击穿区4、增强型绝缘栅场效应管，当栅极与源极之间电压为零时(B)。

A 能够形成导电沟道B不能形成导电沟道 C 漏极电流不为零5、某场效应管的漏极特性曲线如图1所示，则该场效应管（ D ）。

A.P沟道耗尽型MOS管B.N沟道增强型MOS管C.P沟道增强型MOS管D.N沟道耗尽型MOS管图1 图2 图3 图46、某场效应管的漏极特性曲线如图2所示，则该场效应管为（ B ）。

A.P沟道耗尽型MOS管B.N沟道增强型MOS管C.P沟道增强型MOS管D.N沟道耗尽型MOS管7、一个MOSFET的转移特性如图3所示（其中漏极电流i D的方向是它的实际方向），则该场效应管是（C ）。

A.P沟道耗尽型MOS管B.N沟道增强型MOS管C.P沟道增强型MOS管D.N沟道耗尽型MOS管8、一个MOSFET的转移特性如图3所示（其中漏极电流i D的方向是它的实际方向），则该场效应管（ A ）。

A. 开启电压V T=-4VB. 夹断电压V P＝－4VC. P沟道耗尽型MOS管D. N沟道增强型MOS管9、场效应管在正常放大时，管子工作在（ B ）。

A.可变电阻区B.恒流区C.夹断区D.不确定10、一个MOSFET的转移特性如图4所示，则该场效应管是（ B ）。

A.P沟道耗尽型MOS管B.N沟道增强型MOS管C.P沟道增强型MOS管D.N沟道耗尽型MOS管11、某场效应管的转移特性曲线如图4所示，则该管U GS(th) 和I DO的值分别为（ B ）。

A.5V，4mAB.5V，2mAC.10V，2mAD.12V，4mA二、画图分析题1、如图所示电路中，输入正弦交流信号)V (sin 5t u i ω=，试对应地画出输出信号的波形。

《电子技术基础》正式教案第一章：电子技术概述1.1 电子技术的定义与发展介绍电子技术的定义讲解电子技术的发展历程1.2 电子技术的基本组成部分介绍电子电路的基本组成部分讲解电子元件的功能和特点1.3 电子技术的基本测量与测试方法介绍电子技术的测量与测试方法讲解测量工具的使用和测量原理第二章：模拟电子技术基础2.1 模拟电子元件介绍电阻、电容、电感等基本元件的特性讲解二极管、晶体管等有源元件的功能和特点2.2 模拟电子电路分析并讲解基本放大电路、滤波电路、振荡电路等介绍模拟集成电路的基础知识2.3 模拟信号处理讲解模拟信号的采样与保持介绍模拟信号的调制与解调第三章：数字电子技术基础3.1 数字电子元件介绍逻辑门、逻辑电路的功能和特点讲解触发器、计数器等数字电路的应用3.2 数字电路设计分析并讲解组合逻辑电路、时序逻辑电路的设计方法介绍数字集成电路的基础知识3.3 数字信号处理讲解数字信号的编码与解码介绍数字信号的滤波与加密技术第四章：电子电路的设计与实践4.1 电子电路设计的基本原则和方法讲解电子电路设计的基本原则介绍电子电路设计的方法和步骤4.2 电子电路仿真与实验讲解电子电路仿真软件的使用方法安排电子电路实验项目，讲解实验原理和方法4.3 电子电路的安装与调试讲解电子电路的安装工艺和注意事项介绍电子电路调试的方法和技巧第五章：现代电子技术应用与发展5.1 微电子技术及其应用介绍微电子技术的基本概念和特点讲解微电子技术在现代电子产品中的应用5.2 通信技术及其应用介绍通信技术的基本原理和分类讲解通信技术在现代通信系统中的应用5.3 嵌入式系统及其应用介绍嵌入式系统的基本概念和组成讲解嵌入式系统在现代工业中的应用第六章：传感器与信号检测6.1 传感器的基本原理与应用介绍传感器的作用和分类讲解常见传感器的原理及其在电子技术中的应用6.2 信号检测技术讲解信号检测的基本原理和方法介绍信号处理技术在电子技术中的应用6.3 传感器与信号检测实验安排传感器与信号检测实验项目讲解实验原理和操作方法第七章：电源技术与电子测量7.1 电源技术基础介绍电源的分类和基本原理讲解电源电路的设计和保护7.2 电子测量技术介绍电子测量的基本概念和方法讲解电子测量仪器仪表的使用和维护7.3 电源与电子测量实验安排电源与电子测量实验项目讲解实验原理和操作方法第八章：可编程逻辑器件与计算机8.1 可编程逻辑器件介绍可编程逻辑器件的分类和特点讲解可编程逻辑器件的设计和应用8.2 计算机硬件基础介绍计算机硬件系统的组成和功能讲解中央处理器（CPU）、存储器、输入输出设备等的基本原理和应用8.3 计算机软件与编程介绍计算机软件的分类和特点讲解计算机编程语言及其应用第九章：电子技术在工程应用中的案例分析9.1 电子技术在通信工程中的应用分析电子技术在通信系统、设备中的应用案例讲解通信工程中的关键技术及其解决方案9.2 电子技术在自动化控制中的应用分析电子技术在自动化控制系统中的应用案例讲解自动化控制工程中的关键技术及其解决方案9.3 电子技术在现代医疗设备中的应用分析电子技术在医疗设备中的应用案例讲解医疗电子工程中的关键技术及其解决方案第十章：电子技术的创新与发展趋势10.1 电子技术的创新与发展介绍电子技术在科研、产业等领域的创新成果分析电子技术的发展趋势和前景10.2 现代电子技术的应用领域讲解电子技术在物联网、大数据、等领域的应用10.3 电子技术的创新与产业发展探讨电子技术产业发展对经济社会的影响分析电子技术创新对人才培养的需求和挑战重点解析本文档是《电子技术基础》正式教案的完整版，共包含十个章节。

模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答山东大学物理与微电子学院目录第 1 章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第 2 章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14第 3 章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31第 4 章集成运算放大电路‥‥‥‥‥‥‥‥‥41第 5 章放大电路的频率响应‥‥‥‥‥‥‥‥50第 6 章放大电路中的反馈‥‥‥‥‥‥‥‥‥60第 7 章信号的运算和处理‥‥‥‥‥‥‥‥‥74第 8 章波形的发生和信号的转换‥‥‥‥‥‥90第 9 章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114第 10 章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第 1 章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。

(1)在 N 型半导体中如果掺入足够量的三价元素，可将其改型为 P 型半导体。

( √ )(2)因为 N 型半导体的多子是自由电子，所以它带负电。

( × )(3)PN 结在无光照、无外加电压时，结电流为零。

( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

( × )(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其R GS 大的特点。

( √ )(6)若耗尽型 N 沟道 MOS 管的U GS 大于零，则其输入电阻会明显变小。

( × )二、选择正确答案填入空内。

(l) PN 结加正向电压时，空间电荷区将 A 。

A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。

A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。

A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V 时，能够工作在恒流区的场效应管有 A 、C 。

A.结型管B.增强型 MOS 管C.耗尽型 MOS 管三、写出图Tl.3 所示各电路的输出电压值，设二极管导通电压U D=0.7V。

模电数电知识总结1．模电和数电的主要内容，研究目的。

参考要点：①模电主要讲述对模拟信号进行产生、放大和处理的模拟集成电路；数电主要是通过数字逻辑和计算去分析、处理信号，数字逻辑电路的构成及运用。

由于数字电路稳定性高，结果再现性好；易于设计等诸多优点，因此是今后的发展方向。

但现实世界中信息都是模拟信息，模电是不可能淘汰的。

单就一个系统而言模电部分可能会减少，理想构成为：模拟输入—AD采样（数字化）--数字处理—DA转换—模拟输出。

②电力专业学生研究模电数电，了解常见的模拟数字集成电路，掌握简单的电路设计，对于以后工作中遇到的弱电控制强电等情况很有帮助。

而且目前我国正在建设智能电网，模电数电的这些知识为电网高速通信网络，智能表计等智能电网核心设备打下了基础。

模电一、模拟信号和数字信号。

在时间上和幅值上均是继续的旌旗灯号称为模拟旌旗灯号，时间离散、数值也离散的旌旗灯号称为数字信号。

随着计算机的广泛应用，绝大多数电子系统都采用计算机来对信号进行处理，由于计算机无法直接处理模拟信号，所以需要将模拟信号转换成数字信号。

①电压放大、电放逐大、互阻放大和互导放大。

电压放大电路主要斟酌电压增益，电放逐大电路主要斟酌电流增益，需要将电流旌旗灯号转换为电压旌旗灯号可使用互阻放大电路，把电压信号转换成与之相应的电流输出，这种电路为互导放大电路。

这四种放大电路模型可实现相互转换。

②输入电阻、输出电阻、增益、频次响应和非线性失真。

输入电阻等于输入电压与输入电流的比值，它的大小决定了放大电路从信号源吸取信号幅值的大小；输出电阻的大小决定了它带负载的能力，在信号源短路和负载开路情况下，在放大电路输出端加一个测试电压，相应产生一测试电流就能求得输出电阻；增益实际上反映了放大电路在输入信号控制下，将供电电源能量转换为信号能量的能力；放大电路频率响应指在输入正弦信号情况下，输出随输入信号频率连续变化的稳态响应；由于元器件特性的非线性和放大电路工作电源受有限电压的限制而造成的失真为非线性失真。

电子技术基础模拟部分 第一章 绪论1、写出下列正弦电压信号的表达式（设初始相角为零）： （1）峰-峰值10V ，频率10 kHz; （2）有效值220 V ，频率50 Hz; （3）峰-峰值100 mV ，周期1 ms ； （4）峰-峰值0.25 V ，角频率1000 rad/s;解:正弦波电压表达式为 )t sin(V = (t)m θω+v ，由于0=θ，于是得到： （1） V )105sin(2 = (t)4t v π⨯； （2） V 001sin 2220 = (t)t v π； （3） V 00020.05sin = (t)t v π； （4） V 00010.125sin = (t)t v ；2、电压放大电路模型如图( 主教材图 1.4. 2a ) 所示，设输出开路电压增益10=vo A 。

试分别计算下列条件下的源电压增益s vs A υυο=:( 1 ) si i R R 10= ，οR R L 10=； ( 2) si i R R = ，οR R i =； ( 3) 10si i R R = ，10οR R L =； ( 4 ) si i R R 10= ，10οR R L =。

电压放大电路模型解：由图可知，)(i si i i s R R R v v +=，i v LLA R R R v νοοο⋅+=，所以可得以下结果: （1）si i R R 10=，οR R L 10=时，i i si i i s v R R R v v 1011)(=+=，i i v L L v A R R R v 101110⨯=⋅+=νοοο，则源电压增益为26.8101111100≈==i i s vs v v v v A ο。

同理可得： （2）5.225===iis vs v v v v A ο （3）0826.0111110≈==i i s vs v v v v A ο （4）826.010111110≈==i i s vs v v v v A ο3、在某放大电路输入端测量到输入正弦信号电流和电压的峰-峰值分别为5μA 和5mV ，输出端接2k Ω电阻负载，测量到正弦电压信号峰-峰值为1V 。

1第1章习题及答案1.1．在图题1.1所示的各电路图中E ＝5V ，t u i ωsin 10=V ，二极管的正向压降可忽略不计，试分别画出输出电压o u 的波形。

uu ouu o图题1.1解：（a ）图：当i u > E 时，o u = E ，当i u < E 时，i o u u =。

（b ）图：当i u < E 时，o i u u =；当i u > E 时，E u o =。

（c ）图：当i u < E 时，E u o =；当i u > E 时，i o u u =。

（d ）图：当i u > E 时，i o u u =；当i u < E 时，E u o =。

画出o u 波形如图所示。

2Vu i /u o /u o /u o /u o /1.2．有两个稳压管D Z1和D Z2，其稳定电压分别为 5.5V和8.5V，正向压降都是0.5V 。

如果要得到0.5V ，3V，6V ，9V和14V几种稳定电压，问这两个稳压管（还有限流电阻）应如何连接？画出各个电路。

解：各电路图如图所示。

(a)0.5V ；(b)3V ；(c)6V ；(d)9V ；(e)14V 。

uu(a)(b)u u u(c) (d) (e)1.3．在如图题1.3所示的发光二极管的应用电路中若输入电压为1.0V 试问发光二极管是否发光，为什么？3图题1.3解：若输入电压U I =1.0V ，发光二极管不发光，因为发光二极管正向工作电压为2～2.5V 。

1.4．光电二极管在电路中使用时，是正向连接还是反向连接？解：光电二极管在电路中使用时，是反向连接，因为光电二极管工作在反偏状态，它的反向电流随光照强度的增加而上升，用于实现光电转换功能。

1.5．某二极管的管壳标有电路符号，如图所示，已知该二极管是好的，万用表的欧姆档示意图如图题1.5所示，（1）在测二极管的正向电阻时，两根表笔如何连接？（2）在测二极管的反向电阻时，两根表笔又如何连接？（3）两次测量中哪一次指针偏转角度大？偏转角度大的一次的阻值小还是阻值大？图题1.5解：（1）在测二极管的正向电阻时，黑表笔接正极，红表笔接负极。

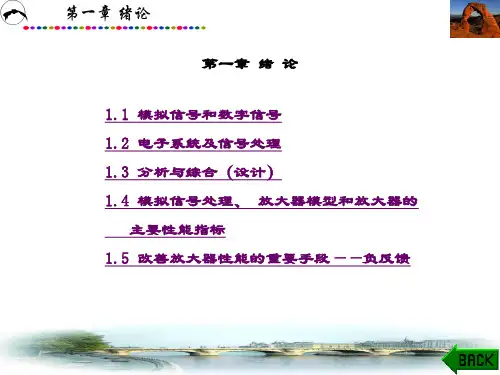

第一章绪论1.在时间上和数值上均是连续的信号称为模拟信号；（只有高低电平的矩形脉冲信号为数字信号）在时间上和数值上均是离散的信号称为数字信号；处理模拟信号的电路称为模拟电路，处理数字信号的电路称为数字电路。

2.信号通过放大电路放大后，输出信号中增加的能量来自工作电源。

3.电子电路中正、负电压的参考电位点称为电路中的“地”，用符号“⊥”表示，它也是电路输入与输出信号的共同端点。

4.根据输入信号的不同形式和对输出信号形式的不同要求,通常将放大电路分为电压放大电路、电流放大电路、互阻放大电路和互导放大电路四种类型。

5.放大的特征是功率的放大，表现为输出电压大于输入电压,或者输出电流大于输入电流，或者二者兼而有之。

6.输入电阻、输出电阻、增益、频率响应和非线性失真等几项主要的性能指标是衡量放大电路品质优劣的标准，也是设计放大电路的依据。

7.放大倍数A：输出变化量幅值与输入变化量幅值之比，用以衡量电路的放大能力。

8.输入电阻R i：从输入端看进去的等效电阻，反映放大电路从信号源索取电流的大小。

9.输出电阻R o：从输出端看进去的等效输出信号源的内阻，说明放大电路的带负载能力。

第二章运算放大器1.运算放大器有两个输入端,即同相输入端和反相输入端，一个输出端。

2.运算放大器有线性和非线性两个工作区域。

要使运放稳定地工作在线性区,必须引入深度负反馈。

3.理想运放两输入端间电压V P-V N≈0，如同两输入端近似短路，这种现象称为“虚短”。

4.理想运放流入同相端和流出反相端的电流基本为零,即“虚断”。

5.理想运放的输入电阻趋近于无穷，输出电阻趋近于零。

6.同相放大电路的闭环电压增益为正，且大于等于1。

7.若反相放大电路的反相输入端输入信号,同相输入端接地，则反相输入端呈现虚地。

第三章二极管及其基本电路1.本征半导体：纯净的不带任何杂质的半导体，它的自由电子和空穴的数目相等，对外不显电性。

2.P型半导体：是指在本征半导体中掺入三价元素如硼，形成的主要靠空穴导电的半导体。

电路基础原理数字信号的调相与解调相电路基础原理：数字信号的调相与解调相在现代电子通信中，我们经常听到调制和解调这两个词。

它们是数字通信中起重要作用的一对技术。

调制是将数字信号转换为模拟信号的过程，而解调则是将模拟信号重新转换回数字信号的过程。

在这篇文章中，我们将探索数字信号的调相和解调相的基础原理。

调相是指将数字信号转换为模拟信号的过程。

它的主要目的是通过改变波形的相位来将数字信号嵌入到模拟信号中。

这种技术的应用非常广泛，例如在调频广播、手机通信和无线局域网等领域都广泛使用。

调相技术有很多方法，其中最常见的是相移键控调制（PSK）。

PSK将数字信号转换为模拟信号，并通过改变信号的相位来表示不同的数字。

例如，二进制数字“0”可以表示为0°的相位，而二进制数字“1”可以表示为180°的相位。

这样，接收方就可以根据信号的相位来恢复原始的数字信号。

解调相与调相相反，是指将模拟信号转换回数字信号的过程。

解调的主要目的是从模拟信号中提取出原始的数字信号，以便接收方能够正确解读和处理这些信号。

解调相技术也有很多种方法，其中一种常见的方法是采用相干解调。

相干解调是利用已知的参考信号与接收到的模拟信号进行比较，以恢复数字信号。

这需要在发送方和接收方之间进行同步，以确保参考信号与接收到的信号之间的相位关系是一致的。

通过相位比较，接收方可以确定模拟信号在不同时间间隔内的相位变化，并将其转换回对应的数字。

除了相干解调外，还有一种常见的解调相技术叫作非相干解调。

非相干解调不依赖于参考信号，而是通过观察模拟信号的特征来进行解调。

例如，频率解调就是一种非相干解调技术，它通过监测模拟信号的频率变化来恢复数字信号。

总的来说，电路基础原理中数字信号的调相和解调相对于现代通信非常重要。

调相使得数字信号能够以模拟形式传输，解调则恢复了模拟信号到数字信号的转换过程。

这两种技术广泛应用于各种通信系统，为人们提供了高效、可靠的通信方式。

电子技术基础模拟部分授课教案一、教学目标1. 让学生了解和掌握模拟电子技术的基本概念、原理和分析方法。

2. 培养学生运用模拟电子技术解决实际问题的能力。

3. 帮助学生熟悉模拟电子技术在现代工程领域的应用。

二、教学内容1. 模拟电子技术的基本概念2. 常用半导体器件的工作原理及其应用3. 放大电路的基本原理及其分析方法4. 集成运算放大器及其应用5. 信号的运算与处理三、教学方法1. 采用讲授与实践相结合的教学方式，使学生在理论联系实际中掌握知识。

2. 利用多媒体手段，如PPT、视频等，帮助学生形象地理解抽象的概念。

3. 组织课堂讨论，鼓励学生提问、发表见解，提高学生的参与度。

四、教学环境1. 教室应具备投影仪、计算机等教学设备。

2. 实验室应配备必要的实验器材，如示波器、信号发生器等。

3. 教学过程中应注重安全，避免触电等事故的发生。

五、教学评价1. 平时成绩：包括课堂表现、作业完成情况等，占总评的30%。

2. 实验成绩：包括实验报告、实验操作等，占总评的30%。

3. 期末考试：包括选择题、填空题、计算题等，占总评的40%。

教案示例：第一章：模拟电子技术的基本概念1.1 模拟信号与数字信号1.2 电子电路的组成及基本术语1.3 电路的基本定律与元件第二章：半导体器件2.1 半导体材料与二极管2.2 晶体三极管2.3 场效应晶体管第三章：放大电路3.1 放大电路的基本原理3.2 放大电路的分析方法3.3 放大电路的设计与调试第四章：集成运算放大器4.1 运算放大器的基本原理4.2 运算放大器的应用4.3 集成运算放大器的选用与测试第五章：信号的运算与处理5.1 信号的运算5.2 信号的处理5.3 信号运算与处理在实际应用中的例子六、第四章：集成运算放大器（续）4.4 差动放大器差动放大器的工作原理差动放大器的应用差动放大器的特点与优势4.5 模拟集成电路的设计与分析集成电路的基本概念集成电路的设计方法集成电路的分析与测试七、第五章：信号的运算与处理（续）5.4 滤波器滤波器的分类与特性低通滤波器的设计与分析高通滤波器、带通滤波器与带阻滤波器的设计与分析5.5 信号发生器与信号处理电路信号发生器的基本原理与类型信号处理电路的设计与分析信号发生器与信号处理电路在实际应用中的例子八、第六章：模拟电子技术的应用6.1 模拟电子技术在通信领域的应用通信系统的基本原理模拟电子技术在无线通信与有线通信中的应用通信电路的设计与调试6.2 模拟电子技术在音频设备中的应用音频信号的处理方法放大器、调制器与解调器的设计与分析音频设备中的模拟电子技术应用实例九、第七章：模拟电子技术在测量与控制领域的应用7.1 模拟电子技术在测量领域中的应用测量仪器与仪表的基本原理模拟电子技术在电压、电流、频率等参数测量中的应用测量电路的设计与调试7.2 模拟电子技术在控制领域中的应用控制系统的基本原理模拟电子技术在模拟控制系统中的应用控制电路的设计与调试十、第八章：模拟电子技术的未来发展趋势8.1 集成运算放大器的未来发展趋势新型运算放大器的设计理念运算放大器在未来应用中的挑战与机遇8.2 模拟电子技术在物联网中的应用物联网的基本概念模拟电子技术在物联网感知层与传输层中的应用物联网中模拟电子技术的发展趋势8.3 模拟电子技术在新能源领域的应用新能源技术的基本概念模拟电子技术在新能源发电、存储与传输中的应用新能源领域中模拟电子技术的发展趋势十一、第九章：模拟电子技术的仿真与实验9.1 模拟电子技术仿真软件介绍仿真软件的功能与作用常见仿真软件的使用方法仿真软件在教学与研发中的应用实例9.2 模拟电子技术实验设备与器材实验设备与器材的选用原则实验设备与器材的使用方法实验过程中应注意的问题与安全常识9.3 模拟电子技术实验项目与实验方法基本实验项目的设计与实施综合实验项目的设计与实施十二、第十章：模拟电子技术的创新与应用10.1 模拟电子技术在生物医学领域的创新应用生物医学信号的采集与处理模拟电子技术在医学诊断与治疗中的应用生物医学领域中的创新实例与挑战10.2 模拟电子技术在工业自动化领域的应用工业自动化系统的基本原理模拟电子技术在传感器、执行器等部件中的应用工业自动化领域中的创新实例与挑战10.3 模拟电子技术在消费电子领域的创新应用消费电子产品的基本原理与设计模拟电子技术在智能手机、可穿戴设备等产品中的应用消费电子领域中的创新实例与挑战十三、第十一章：模拟电子技术的职场应用与职业规划11.1 模拟电子技术在企业研发中的应用企业研发流程与团队合作模拟电子技术在产品设计与生产中的应用企业对模拟电子技术人才的需求与要求11.2 模拟电子技术相关职业岗位介绍电路设计工程师、系统工程师等职业岗位电子产品研发、生产、测试等环节的职位模拟电子技术在其他领域的应用与相关职位11.3 职业规划与个人发展职业技能的提升与继续教育行业动态与职业发展趋势个人职业规划与目标设定十四、第十二章：模拟电子技术的跨学科应用12.1 模拟电子技术在通信领域的应用通信系统的基本原理与模拟电子技术的应用数字通信与模拟通信的比较与融合通信领域中的新技术与模拟电子技术的应用12.2 模拟电子技术在计算机科学中的应用计算机硬件的基本组成与模拟电子技术的应用计算机控制系统中的模拟电子技术应用计算机科学领域中的新兴技术与模拟电子技术的融合12.3 模拟电子技术在其他学科领域的应用物理学、生物学等自然科学领域的模拟电子技术应用材料科学、环境科学等领域的模拟电子技术应用模拟电子技术在其他交叉学科领域的应用前景十五、第十三章：模拟电子技术的教学资源与参考文献13.1 教学资源的选择与使用教材、课件、教案等教学资源的选择标准教学资源的使用方法与技巧网络教学资源的优势与不足13.2 参考文献的查阅与引用学术规范与参考文献的引用原则电子技术领域的主要期刊、图书与网络资源参考文献的管理与整理方法13.3 教学资源的整合与共享教师之间的教学资源交流与共享校际合作与教育资源共享教学资源数字化与在线共享平台的建设重点和难点解析本文教案主要涵盖了电子技术基础模拟部分的教学内容，共分为十五个章节。
