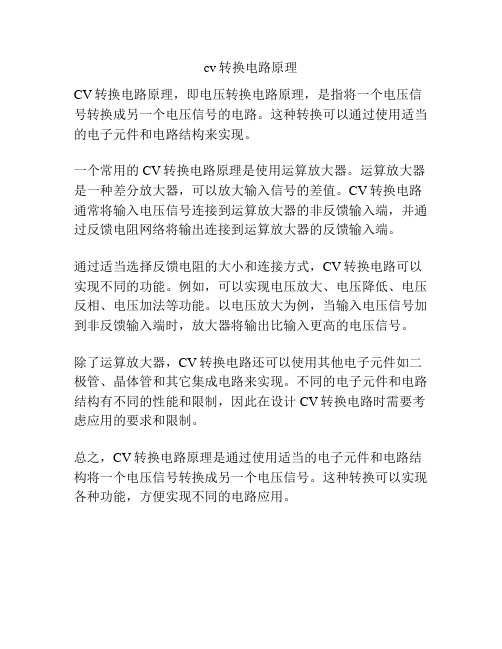

cv转换电路原理
CV转换电路原理，即电压转换电路原理，是指将一个电压信号转换成另一个电压信号的电路。
这种转换可以通过使用适当的电子元件和电路结构来实现。
一个常用的CV转换电路原理是使用运算放大器。
运算放大器是一种差分放大器，可以放大输入信号的差值。
CV转换电路通常将输入电压信号连接到运算放大器的非反馈输入端，并通过反馈电阻网络将输出连接到运算放大器的反馈输入端。
通过适当选择反馈电阻的大小和连接方式，CV转换电路可以实现不同的功能。
例如，可以实现电压放大、电压降低、电压反相、电压加法等功能。
以电压放大为例，当输入电压信号加到非反馈输入端时，放大器将输出比输入更高的电压信号。
除了运算放大器，CV转换电路还可以使用其他电子元件如二极管、晶体管和其它集成电路来实现。
不同的电子元件和电路结构有不同的性能和限制，因此在设计CV转换电路时需要考虑应用的要求和限制。
总之，CV转换电路原理是通过使用适当的电子元件和电路结构将一个电压信号转换成另一个电压信号。
这种转换可以实现各种功能，方便实现不同的电路应用。
ad转换电路原理
AD转换电路是指将模拟信号转换为数字信号的电路。
在数字
化时代，许多信号需要进行AD转换以便进行数字处理和存储。
AD转换电路由模拟部分和数字部分组成。
模拟部分包括采样和保持电路、放大电路和滤波电路。
采样和保持电路负责将连续模拟信号转换为离散的采样值，并保持在一个存储元件中。
放大电路将采样值放大到适合转换的范围。
滤波电路消除采样过程中引入的噪音和干扰，保证转换结果的准确性。
数字部分主要由ADC（模数转换器）和数字处理电路组成。
ADC是核心部件，将模拟信号转换为相应的数字代码。
常见
的ADC有逐次逼近型ADC、逐次比较型ADC和闪存型ADC 等。
数字处理电路可以对ADC输出进行数字信号处理，如滤波、放大、数值计算等。
AD转换电路的原理基于采样定理和码化原理。
采样定理要求
模拟信号在采样过程中满足一定的采样频率，以保证采样后的信号的还原性。
码化原理是将连续的模拟信号转换为离散的数字信号，通过离散化的过程，将模拟信号的幅度转化为相应的数字量。
在实际应用中，AD转换电路的设计需要考虑诸多因素，包括
采样率、分辨率、信噪比、失真等指标。
同时，还需根据具体需求选择合适的ADC类型和精度。
总的来说，AD转换电路通过将模拟信号转换为数字信号，实现了对信号的数字化处理和存储。
它在通信、音频处理、自动控制等领域有着广泛的应用。
电子电路中的数字与模拟信号转换方法随着现代电子技术的发展，数字和模拟信号在电子电路中的转换变得越来越重要。
在许多应用领域中，数字信号常被传输、处理和存储，而模拟信号则用于传感器和实时控制系统中。
本文将介绍电子电路中常用的数字与模拟信号转换方法。
一、数字信号转换为模拟信号数字信号是通过二进制代码来表示的离散信号，而模拟信号则是连续变化的信号。
为了将数字信号转换为模拟信号，我们通常使用以下方法：1. 数字到模拟转换器（DAC）数字到模拟转换器是一种将数字信号转换为模拟信号的电路。
它通过将二进制代码解码为相应的模拟电压或电流来实现信号的转换。
DAC的主要工作原理是利用采样和保持电路来将离散的数字值转换为连续的模拟电压或电流输出。
2. 脉冲宽度调制（PWM）脉冲宽度调制是一种将数字信号转换为模拟信号的方法。
它通过改变脉冲的宽度来表示不同的模拟值。
PWM信号的平均值与模拟信号的幅值成正比，因此可以利用PWM信号来控制模拟电路。
3. 脉冲频率调制（PFM）脉冲频率调制是一种将数字信号转换为模拟信号的方法。
它通过改变脉冲的频率来表示不同的模拟值。
PFM信号的频率与模拟信号的幅值成正比，因此可以利用PFM信号来传输模拟信号。
二、模拟信号转换为数字信号模拟信号是连续变化的信号，而数字信号则是离散的信号。
在电子电路中，我们常需要将模拟信号转换为数字信号进行处理和存储。
以下是常用的模拟信号转换为数字信号的方法：1. 模数转换器（ADC）模数转换器是一种将模拟信号转换为数字信号的电路。
它通过采样和量化的方式将连续的模拟信号离散化为一系列的数字代码。
ADC 可以将模拟信号转换为等效的数字代码，以便于数字电路的处理和存储。
2. 脉冲编码调制（PCM）脉冲编码调制是一种将模拟信号转换为数字信号的方法。
它通过将模拟信号的幅值离散化为一系列的离散幅值来表示信号。
PCM信号的离散幅值可以用二进制代码来表示，从而实现模拟信号到数字信号的转换。
传感检测技术基础信号转换电路信号转换电路模/数转换器A／D转换可分为直接法和间接法。
直接法是把电压直接转换为数字量，如逐次比较型的A／D转换器。
间接法是把电压先转换成某一中间量，再把中间量转换成数字量。
(1)逐次比较型模/数转换器逐次比较型A／D转换就是将输入模拟信号与不同的参考电压做多次比较，使转换所得的数字量在数值上逐次逼近输入模拟量的对应值.模模//数与数数与数//模转换器模转换器逐次比较型A／D转换器简化框图如图10.20所示它由D／A转换、数码设定、电压比较和控制电路组成图10.20逐次比较型A/D转换框图（2）双积分型模/数转换电路双积分型A／D转换电路如图10.21所示,当t=T2时，U0(t)=0,如图（b）所示.图10.21双积分型A/D转换器原理图转换过程分两步，首先接通S1，对输入电压(-Ui)积分，积分电路输出电压为:(10.21)然后在T1时，开关切换到S2位置，对基准参考电压Ur反向积分，积分电路输出电压为：（10.22）当t=T2时，U0(t)=0，如图10.21（b），此时得：(10.23)设时钟脉冲频率为,当t=T1时,则时间T1为：此时开始对标准参考电压Ur反向积分，时间间隔T=T1－T2，计数值为N，则，所以：数/模转换器数/模（D/A）转换器是通过电阻网络，把数字按其数码权值转换成模拟量的输出.D/A转换器有两种类型:权电阻网络和T形电阻网络(1)权电阻数/模转换器图10.22是4位二进制权电阻D／A转换器原理图由上图可得：（10.24）（10.25）在上述电路中，权电阻分别为R、2R、4R、…、。
若数字量多于四位，可通过增加模拟开关和权电阻来增加其位数。
(2)T形电阻数/模转换器T形电阻D/A转换器原理如图10.23所示,该电路电阻形状成T形，故称T形网络.图10.23T型电阻D/A转换器由图10.23可知,根据叠加原理，运算放大器总输入的等效电压是各支路等效电压之和，即:(10.26)若取RF＝3R，运算放大器的输入端电流为:(10.27)运算放大器的输出电压V0为:(10.28)电压/频率转换器(1)转换原理V/F转换器原理如图10.24所示电压电压//频率与频率频率与频率//电压转换器电压转换器图10.24V/F转换电路示意图1)当输入电压Ux>Uc时，放大器A输出为“1”状态，此时将单稳触发器置“1”，触发器驱动开关S 接通恒流源，使I0对电容CL充电;2)Uc上升，在Uc=Ux+△U时，电压比较器A输出为“0”状态，单稳触发器置“0”，使开关S断开，I0停止对电容CL充电;3)电容CL通过电阻RL放电，Uc下降。
ACAC变换电路的原理与应用1. 引言ACAC（Analog-to-Current Analog-to-Current）变换电路是一种常见的模拟信号处理电路。
它通过将输入模拟电压转换为相应的电流信号，从而实现信号的放大、滤波等功能。
本文将介绍ACAC变换电路的原理、工作方式以及在实际应用中的一些常见场景。
2. 原理ACAC变换电路的原理基于电流模式进行信号处理。
它利用了模拟电流信号在信号传输和处理中的许多优势，如抗干扰性能好、噪音低等。
以下是ACAC变换电路的工作原理的详细说明。
1.输入信号转换：ACAC变换电路首先将输入的模拟电压信号转换为对应的电流信号。
这一过程通常由差动放大器完成，它采用差分输入方式来实现输入电压到电流的转换。
通过调整差动放大器的放大倍数，可以实现电压到电流的精确转换。
2.电流模式放大：转换得到的电流信号将通过电流模式放大器进行放大。
电流模式放大器是一种特殊的放大器，它以电流信号为输入，并输出相应放大倍数的电流信号。
这种放大方式具有较高的线性度和抗干扰能力。
3.滤波电路：放大后的电流信号可能包含一些不需要的高频噪音。
因此，在ACAC变换电路中通常会添加滤波电路，以去除这些干扰信号。
滤波电路可以选择不同的滤波器类型，如低通滤波器、带通滤波器等，根据具体的应用需求进行选择。
4.输出转换：经过放大和滤波处理后的电流信号可以再次转换为模拟电压信号，以便于后续的传感器测量、数据采集等操作。
这一转换通常由电流到电压转换器（I-to-V）完成，它将输出电流转换为相应的电压信号。
3. 应用ACAC变换电路在许多领域中都有广泛的应用。
以下列举了一些常见的应用场景。
1.传感器接口：在许多传感器应用中，传感器输出通常是模拟电压信号。
ACAC变换电路可以将传感器信号转换为电流信号，并通过差动放大器和电流模式放大器进行信号放大和处理。
这种电流模式的信号处理可以提高传感器信号的抗干扰能力和系统的稳定性。
信号转换电路的作用
信号转换电路作用:将各种类型的信号进行相互转换，使具有不同输入、输出的器件可以联用。
从信息形态变化的观点将各种转换分为三种：
（1）从自然界物理量到电量的转换
（2）电量之间的转换
（3）从电量到物理量的转换
问题：
1、转换电路应具有所需的特性。
2、转换电路应具有肯定的输入阻抗和输出阻抗和与之相联的器件阻抗匹配。
明显，该通道的核心是模/数转换器即A/D转换器，通常把模拟量输入通道称为A/D通道或AI通道。
我们所需的各种信息首先来自自然界。
从自然界中我们可以得到如气象，环境，天灾等各种信息，这些信息从传感器得到。
传感器是将物理量转换成电量的元件。
从传感器中得到的电量多为连续的，这种量称为模拟量。
另一方面，计算机能处理的量多为离散量，叫做数字量。
从模拟到数字是今后的趋势。
模拟开关是一种在数字信号掌握下将模拟信号接通或断开的元件或电路。
该开关由开关元件和掌握（驱动）电路两部分组成。
开关电路类型：电路结构：N沟道增加型和CMOS 型；
集成模拟开关电路：在同一芯片上集成多个CMOS开关，由地址译码器和多路模拟开关组成
按切换的对象分：电压和电流开关
电压模拟开关的特点：当开关断开时，跨于它两端的电压总与被换接的电压Vx有关，而且通过开关的电流则与负载RL有关。
电流模拟开关的特点：不管负载电阻RL的大小如何，流过开关的电流总是和被换接的电流Ix相等，而且换接的电压则由RL*Ix打算。
霍尔电流传感器常用的信号转换电路霍尔电流传感器常用的信号转换电路有采样/保持（S/H）电路、电压比较电路、V/f（电压/频率）转换器、f/V（频率/电压）转换器、V/I （电压/电流）转换器、I/V（电流/电压）转换器、A/D（模/数）转换器、D/A（数/模）转换器等。
采样/保持（S/H）电路具有采集某一瞬间的模拟输入信号，根据需要保持并输出采集的电压数值的功能。
这种电路多用于快速数据采集系统以及一切需要对输入信号瞬时采样和存储的场合，如自动补偿直流放大器的失调和漂移、模拟信号的延迟、瞬态变量的测量及模数转换等。
模拟电压比较电路是用来鉴别和比较两个模拟输入电压大小的电路。
比较器的输出反映两个输入量之间相对大小的关系。
比较器的输入量是模拟量，输出量是数字量，所以它兼有模拟电路和数字电路的某些属性，是模拟电路和数字电路之间联系的桥梁，是重要的接口电路。
可用作鉴零器、整形电路，其中窗口比较电路的用途很广，如在产品的自动分选、质量鉴别等场合均用到它电流传感器(current sensor)、霍尔传感器,Hall sensor。
V/f（电压/频率）转换器能把输入信号电压转换成相应的频率信号，广泛地应用于调频、调相、模/数转换器、数字电压表、数据测量仪器及远距离遥测遥控设备中。
f/V（电压/频率）转换器把频率变化信号线性地转换成电压变化信号。
广泛地应用于调频、调相信号的解调等。
V/I（电压/电流）转换器的作用是将电压转换为电流信号。
例如，在远距离监控系统中，必须把监控电压信号转换成电流信号进行传输，以减少传输导线阻抗对信号的影响。
I/V（电流/电压）转换器进行电流、电压信号间的转换。
例如，对电流进行数字测量时，首先需将电流转换成电压，然后再由数字电压表进行测量。
在用光电池、光电阻作检测元件时，由于它们的输出电阻很高，因此可把他们看作电流源，通常情况下其电流的数值极小，所以是一种微电流的测量。
随着激光、光纤技术在精密测量仪器中的普及应用，微电流放大器越来越占有重要的位置电压传感器,(voltage sensor)。
rms转dc转换电路作用RMS转DC转换电路是一种电路，它的作用是将交流信号转换为直流信号。
在许多电子设备中，需要将交流信号转换为直流信号，以便进行后续的处理和分析。
RMS转DC转换电路是一种非常常见的电路，它可以将交流信号的有效值转换为直流信号的平均值。
RMS转DC转换电路的原理是利用了交流信号的平方平均值和直流信号的平均值之间的关系。
交流信号的平方平均值是指信号的平方值的平均值，而直流信号的平均值是指信号的平均值。
因此，如果我们可以测量交流信号的平方平均值，并将其与直流信号的平均值进行比较，就可以得到一个有效的RMS转DC转换电路。
RMS转DC转换电路通常由一个电容和一个电阻组成。
电容用于滤除交流信号的高频成分，而电阻用于将交流信号转换为直流信号。
当交流信号通过电容时，它会被滤除掉高频成分，只剩下直流信号。
然后，直流信号通过电阻，产生一个电压降，这个电压降就是交流信号的平方平均值。
最后，我们可以通过测量电阻两端的电压来得到交流信号的平方平均值，并将其与直流信号的平均值进行比较，从而得到一个有效的RMS转DC转换电路。
RMS转DC转换电路在许多电子设备中都有广泛的应用。
例如，在音频设备中，需要将音频信号转换为直流信号，以便进行后续的放大和处理。
在电力系统中，需要将电压和电流信号转换为直流信号，以便进行功率计算和负载分析。
在工业自动化中，需要将传感器信号转换为直流信号，以便进行控制和监测。
RMS转DC转换电路是一种非常重要的电路，它可以将交流信号转换为直流信号，从而方便后续的处理和分析。
在实际应用中，我们需要根据具体的需求选择合适的电容和电阻，以确保电路的性能和稳定性。
电路中的信号处理和信号转换信号处理是电路中的一个重要环节，它可以将传感器采集到的信号进行转换、滤波、放大等处理，以使得信号能够被后续的电路系统所识别和分析。
信号转换是信号处理的一部分，它是将一种形式的信号转变为另一种形式的过程。
本文将为大家介绍电路中的信号处理和信号转换的基本原理和应用。
在电路中，信号处理的第一步通常是信号转换。
信号转换包括模数转换和数模转换两种方式。
模数转换将连续的模拟信号转换为离散的数字信号，而数模转换则是将离散的数字信号转换为连续的模拟信号。
模数转换器常用的方式有采样和量化两个步骤。
采样是指周期性地对输入信号进行采样，获得一系列的采样值。
量化是将采样值分成若干个离散的电平，然后将每一个采样值映射到其最近的量化电平上，形成离散的数字信号。
这样的离散信号可以用于数字系统中的进一步处理和传输，比如在计算机中进行数字信号处理。
数模转换是将离散的数字信号转换为连续的模拟信号的过程。
这一过程可以通过多种方式实现，其中最常见的是脉冲宽度调制（PWM）和脉冲编码调制（PCM）。
脉冲宽度调制是将数字信号的数值大小映射为对应的脉冲宽度，从而得到模拟信号。
脉冲编码调制则是将数字信号的数值大小映射为不同的脉冲位置，通过位置的变化来表示模拟信号。
信号处理和信号转换在电路中有着广泛的应用。
其中一个重要的应用领域是通信系统。
在通信系统中，信号处理和信号转换起到了至关重要的作用。
信号处理能够对传输过程中的信号进行补偿、滤波、编码等，以提高信号的传输质量和可靠性。
信号转换则可以将数字信号转换为模拟信号，从而实现信号的传输和接收。
另一个重要的应用领域是传感器信号处理。
传感器是将非电信号转换为电信号的装置，它可以将温度、压力、光照等非电信号转换为电信号，然后通过信号处理和转换将其转换为可供分析的形式。
例如，温度传感器可以将温度传感器测得的阻值转换为与温度相关的电压信号，然后经过信号处理和转换，得到与温度相关的数字信号。
