舵机的工作原理舵机是一种常见的电机控制装置，广泛应用于机器人、无人机、模型飞机等领域。
它通过控制电机的转动来实现精确的角度调整，使得被控制的机械部件能够按照预定的角度运动。
本文将详细介绍舵机的工作原理及其组成部分。
一、舵机的组成部分舵机主要由电机、减速器、控制电路和反馈装置组成。
1. 电机：舵机通常采用直流电机作为驱动源。
电机的特点是转速高、转矩大，能够提供足够的动力来驱动被控制的机械部件。
2. 减速器：舵机中的减速器主要用于减小电机的转速，增加输出的扭矩。
减速器通常采用齿轮传动的方式，通过不同大小的齿轮组合来实现减速。
3. 控制电路：控制电路是舵机的核心部分，它接收来自外部的控制信号，并根据信号的大小和方向来控制电机的转动。
控制电路通常由芯片、电容、电阻等元件组成。
4. 反馈装置：舵机的反馈装置主要用于检测输出轴的实际位置，并将其反馈给控制电路。
常见的反馈装置有光电编码器、霍尔传感器等。
二、舵机的工作原理可以简单概括为：接收控制信号→控制电路处理信号→驱动电机转动→输出轴运动。
1. 接收控制信号：舵机通常通过三线接口与外部设备连接，其中一条线用于接收控制信号。
控制信号通常是一个脉冲宽度调制（PWM）信号，脉冲的高电平时间决定了舵机输出轴的位置。
2. 控制电路处理信号：控制电路接收到控制信号后，会根据信号的高电平时间来判断输出轴应该转动到哪个位置。
控制电路会将输入信号与反馈信号进行比较，通过调整电机的转速和方向来使输出轴移动到目标位置。
3. 驱动电机转动：控制电路根据控制信号的大小和方向来控制电机的转动。
电机通过减速器传递转动力矩到输出轴，从而使输出轴按照预定的角度运动。
4. 输出轴运动：输出轴的运动受到驱动电机的控制，它会根据控制信号的变化而改变位置。
输出轴的位置通过反馈装置检测，并实时反馈给控制电路，以便进行修正。
三、舵机的工作特点舵机具有以下几个工作特点：1. 精确控制：舵机能够实现精确的角度控制，通常可以达到0.1°的精度。

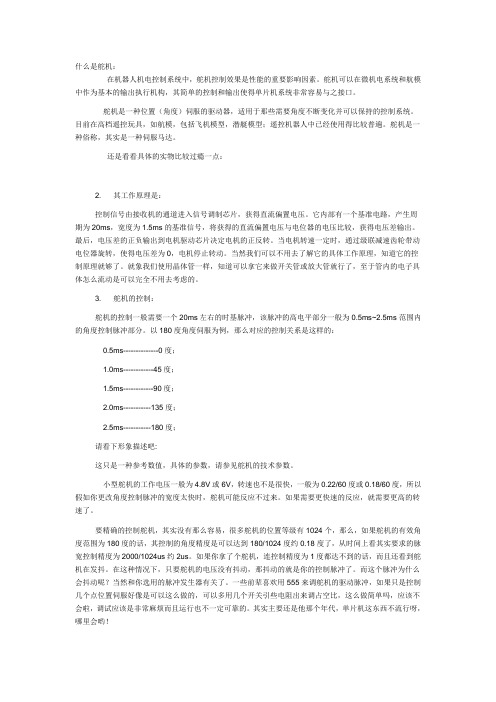

什么是舵机：在机器人机电控制系统中，舵机控制效果是性能的重要影响因素。
舵机可以在微机电系统和航模中作为基本的输出执行机构，其简单的控制和输出使得单片机系统非常容易与之接口。
舵机是一种位置（角度）伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。
目前在高档遥控玩具，如航模，包括飞机模型，潜艇模型；遥控机器人中已经使用得比较普遍。
舵机是一种俗称，其实是一种伺服马达。
还是看看具体的实物比较过瘾一点：2. 其工作原理是：控制信号由接收机的通道进入信号调制芯片，获得直流偏置电压。
它内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。
最后，电压差的正负输出到电机驱动芯片决定电机的正反转。
当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。
当然我们可以不用去了解它的具体工作原理，知道它的控制原理就够了。
就象我们使用晶体管一样，知道可以拿它来做开关管或放大管就行了，至于管内的电子具体怎么流动是可以完全不用去考虑的。
3. 舵机的控制：舵机的控制一般需要一个20ms左右的时基脉冲，该脉冲的高电平部分一般为0.5ms~2.5ms范围内的角度控制脉冲部分。
以180度角度伺服为例，那么对应的控制关系是这样的：0.5ms--------------0度；1.0ms------------45度；1.5ms------------90度；2.0ms-----------135度；2.5ms-----------180度；请看下形象描述吧:这只是一种参考数值，具体的参数，请参见舵机的技术参数。
小型舵机的工作电压一般为4.8V或6V，转速也不是很快，一般为0.22/60度或0.18/60度，所以假如你更改角度控制脉冲的宽度太快时，舵机可能反应不过来。
如果需要更快速的反应，就需要更高的转速了。
要精确的控制舵机，其实没有那么容易，很多舵机的位置等级有1024个，那么，如果舵机的有效角度范围为180度的话，其控制的角度精度是可以达到180/1024度约0.18度了，从时间上看其实要求的脉宽控制精度为2000/1024us约2us。
舵机速度控制原理一、简介舵机是一种常见的电机装置，用于控制机器人或其他设备的角度或位置。
舵机速度控制是指调节舵机旋转的速度，使其能够按照预定的速度进行移动。
本文将深入探讨舵机速度控制的原理及相关知识。
二、舵机基本原理舵机的基本原理是通过提供电流来驱动电机转动，同时通过电子电路控制电机的角度。
舵机通常由一个电机、一个位置传感器和一个电子电路组成。
当电流通过电机时，电机开始旋转。
位置传感器会监测电机的角度，并将这一信息传输给电子电路。
电子电路会根据接收到的角度信号，控制电机的转动，使其停留在特定的位置。
三、舵机速度控制原理舵机速度控制是在舵机基本原理的基础上，通过控制电机旋转的速度来实现的。
下面将介绍舵机速度控制的原理和实现方法。
1. PWM信号控制舵机速度的控制是通过改变PWM信号来实现的。
PWM即脉宽调制信号，它的工作原理是通过改变信号的脉冲宽度来控制电机的转速。
舵机所接收的PWM信号通常是一个周期为20ms的方波信号，脉冲宽度在0.5ms到2.5ms之间，其中1.5ms为中间位置。
脉冲宽度越大，舵机转动的角度也越大，速度也就越快。
2. 舵机控制电路为了实现舵机的速度控制，需要添加一个舵机控制电路。
舵机控制电路通常由微控制器、驱动电路和PWM信号发生器组成。
微控制器负责接收输入的速度指令，并将其转换成相应的PWM信号。
驱动电路负责放大电流并驱动电机转动。
PWM信号发生器则用于生成PWM信号，并将其发送给舵机。
3. 控制算法舵机速度控制的实现还需要控制算法的支持。
常见的控制算法有以下几种：•开环控制：根据速度指令直接控制PWM信号的脉冲宽度。
这种方法简单但不够准确，容易受到外界干扰而导致误差增大。
•闭环控制：根据速度指令和实际转速的差异，通过调整PWM信号来控制舵机的速度。
闭环控制能够更精确地控制舵机的速度，但需要额外的位置传感器来监测实际转速。
•PID控制：PID控制是一种常用的闭环控制算法，通过比较实际转速和目标转速的差异，计算出一个修正量，再通过调整PWM信号的脉冲宽度来控制舵机的速度。
船用舵机原理船用舵机是船舶操纵系统中的重要部件，其原理和工作机制对船舶的操纵和安全具有重要影响。
船用舵机是一种能够控制船舶舵角的装置，通过对舵机的控制，船舶可以实现转向、转弯、保持航向等操作。
船用舵机的原理涉及到液压、电气和机械等多个方面的知识，下面将对船用舵机的原理进行详细介绍。
首先，船用舵机的原理涉及到液压传动系统。
液压传动系统是舵机实现舵角控制的关键。
当船舶需要改变航向时，船长或操纵员通过操纵舵机控制系统，向舵机传递指令。
舵机控制系统通过控制液压系统中的液压阀，调节液压系统中的液压油的流动方向和流量，从而控制舵机的运动。
液压传动系统具有传动效率高、动力密度大、动作平稳等优点，能够满足船舶在不同工况下的舵角控制需求。
其次，船用舵机的原理涉及到电气控制系统。
电气控制系统是舵机控制系统的重要组成部分，通过电气控制系统可以实现对舵机的远程控制。
舵机的电气控制系统包括控制器、传感器、执行机构等部件，控制器接收船长或操纵员的指令，并将指令转化为电气信号，传输给舵机的执行机构，从而控制舵机的运动。
传感器用于检测舵机的位置和舵角，将检测到的信息反馈给控制器，控制器根据反馈信息对舵机进行闭环控制，实现舵角的精确控制。
最后，船用舵机的原理涉及到机械传动系统。
机械传动系统是舵机的动力输出部分，通过机械传动系统可以将液压系统和电气系统提供的动力传递给舵机执行机构，实现舵机的运动。
机械传动系统包括液压缸、传动杆、舵轴等部件，液压缸接收液压系统提供的动力，通过传动杆将动力传递给舵轴，舵轴带动舵叶的转动，从而改变船舶的航向。
机械传动系统具有传动效率高、结构简单、可靠性高等优点，能够满足舵机在恶劣海况下的工作要求。
综上所述，船用舵机的原理涉及到液压、电气和机械等多个方面的知识，通过液压传动系统、电气控制系统和机械传动系统的协同作用，舵机可以实现舵角的精确控制，满足船舶在不同工况下的舵向要求。
舵机的原理和工作机制对船舶的操纵和安全具有重要影响，对船舶操纵系统的设计和优化具有重要意义。
船用舵机原理
船用舵机是船舶操纵系统中的重要部件，它通过控制舵的转向来实现船舶的操
纵和转向。
船用舵机原理是基于液压传动和控制技术，通过对液压系统的控制来实现舵的转动，从而改变船舶的航向。
下面我们将详细介绍船用舵机的原理和工作过程。
船用舵机的原理主要包括液压系统、舵机控制系统和舵机执行机构。
液压系统
是舵机的动力来源，它通过液压泵将液压油输送到舵机执行机构，从而实现舵的转动。
舵机控制系统负责控制液压系统的工作，包括舵机的启停、转向和速度控制。
舵机执行机构是舵机的核心部件，它通过液压力将舵转动到指定的角度，从而改变船舶的航向。
船用舵机的工作过程可以简单描述为，当船舶需要改变航向时，船长或操纵员
通过舵机控制系统发出指令，舵机控制系统接收指令后通过控制液压系统启动液压泵，液压泵将液压油输送到舵机执行机构，舵机执行机构受到液压力的作用将舵转动到指定的角度，从而改变船舶的航向。
当船舶达到指定航向后，船长或操纵员可以通过舵机控制系统停止液压泵的工作，舵机执行机构停止工作，舵保持在指定的角度，船舶保持当前航向。
船用舵机的原理和工作过程是船舶操纵系统中的关键环节，它直接影响船舶的
操纵性能和安全性能。
因此，船用舵机的设计和制造需要严格符合相关的标准和规范，确保舵机在各种工况下都能可靠地工作。
同时，船用舵机的维护和保养也至关重要，只有定期检查和保养舵机，才能确保舵机的正常工作和长期可靠性。
总之，船用舵机原理是船舶操纵系统中的重要内容，了解船用舵机的原理和工
作过程对于船舶操纵人员和船舶工程师都至关重要。
希望本文能够对读者有所帮助，谢谢！。
舵机的工作原理引言概述：舵机是一种常见的控制装置，广泛应用于机器人、遥控模型、无人机等领域。
它通过接收控制信号来实现精确的角度控制，具有快速响应和高精度的特点。
本文将详细介绍舵机的工作原理，包括信号解析、电机驱动、反馈控制等方面。
一、信号解析1.1 脉冲宽度调制（PWM）舵机接收的控制信号是一种脉冲宽度调制信号（PWM）。
脉冲的周期通常为20毫秒，高电平的脉冲宽度决定了舵机的角度位置。
通常，1.5毫秒的脉冲宽度对应舵机的中立位置，较短的脉冲宽度使舵机转到一侧，较长的脉冲宽度使舵机转到另一侧。
1.2 控制信号解码舵机内部的电路会解析接收到的控制信号。
首先，它会将脉冲信号进行整形和增益放大，然后通过一个比较器将脉冲信号转换为数字信号。
接着，舵机会将数字信号与一个内部的角度表进行比较，以确定舵机应该转到哪个角度位置。
1.3 信号频率舵机还可以通过控制信号的频率来判断是否处于异常工作状态。
通常，合法的控制信号频率为50赫兹，如果接收到的频率超出了合法范围，舵机会进入错误状态或保护状态。
二、电机驱动2.1 直流电机舵机内部通常采用直流电机来实现角度调节。
直流电机由一个电枢和一个永磁体组成，电枢通过电流控制来产生转矩。
舵机内部的驱动电路可以根据控制信号的大小和方向，控制电流的流向和大小，从而驱动电机转动到指定的角度位置。
2.2 驱动电路舵机的驱动电路通常由一个H桥电路组成。
H桥电路可以实现电流的正反向控制，从而控制电机的转向。
通过改变电流的方向和大小，舵机可以根据控制信号精确地调整到指定的角度位置。
2.3 电机驱动的注意事项在实际应用中，为了保护电机和延长舵机的寿命，需要注意控制信号的合理范围和频率。
过大的电流或频繁的启停会导致电机过热或损坏，因此需要根据舵机的规格和工作要求来选择合适的控制信号。
三、反馈控制3.1 位置反馈为了提高舵机的精度和稳定性，一些高级舵机还配备了位置反馈装置。
位置反馈装置可以实时监测舵机的角度位置，并将实际位置与控制信号要求的位置进行比较。
船舶舵机控制原理船舶舵机控制原理第一章：引言1.1 研究背景随着航运业的迅猛发展，船舶舵机控制系统的研究就显得尤为重要。
舵机作为船舶重要的操纵设备，对船舶的转向性能和航行稳定性有着至关重要的影响。
因此，研究船舶舵机控制原理的目的在于提高船舶的操纵能力和安全性。
1.2 研究目的本章主要介绍船舶舵机控制原理的研究背景和研究目的，为后续章节的内容展开做铺垫。
第二章：舵机系统架构2.1 舵机系统组成舵机系统由舵盘、舵机、传感器和控制器组成。
舵盘通过舵杆与舵机相连，舵机负责驱动舵盘转动。
传感器用于采集舵盘的角度信息，并反馈给控制器。
控制器根据传感器的反馈信息，控制舵机的工作状态。
2.2 舵机系统原理舵机系统的工作原理是通过控制舵机的方向和角度，改变舵盘的方向，从而实现船舶的转向操作。
控制器根据传感器的反馈信息，对舵机施加不同的电压信号，控制舵盘的转动角度。
第三章：舵机控制算法3.1 PID控制算法PID控制算法是舵机控制中常用的一种算法。
它主要通过比较目标值与实际值之间的误差，计算出控制量，并且根据误差的大小和方向，调整控制量的大小，从而实现舵盘的精确控制。
3.2 模糊控制算法模糊控制算法是一种可以处理非线性系统的控制算法。
它通过将输入和输出的关系进行模糊化，建立模糊规则库，并根据当前的输入信息，模糊推理出合适的输出，从而实现舵盘的控制。
第四章：实验验证4.1 实验准备本章将通过实验验证舵机控制原理的有效性。
实验将设计一套舵机控制系统，通过对舵盘施加不同的控制信号，测量舵盘的转动角度，并与设计的目标值进行比较，验证控制算法的准确性和稳定性。
4.2 实验结果分析根据实验结果可以看出，舵机控制系统采用的PID控制算法/模糊控制算法，在控制舵盘转动过程中具有较低的误差和较好的稳定性。
通过分析实验数据，验证了舵机控制原理的有效性。
结论通过对船舶舵机控制原理的研究，可以得出舵机控制系统的具体构成和工作原理。
针对不同的控制需求，可以选择合适的控制算法。
舵机工作原理与控制方法舵机是一种常见的机电一体化设备，用于控制终端设备的角度或位置，广泛应用于遥控模型、机器人、自动化设备等领域。
下面将详细介绍舵机的工作原理和控制方法。
一、舵机工作原理：舵机的工作原理可以简单归纳为：接收控制信号-》信号解码-》电机驱动-》位置反馈。
1.接收控制信号舵机通过接收外部的控制信号来控制位置或角度。
常用的控制信号有脉宽调制（PWM）信号，其脉宽范围一般为1-2毫秒，周期为20毫秒。
脉宽与控制的位置或角度呈线性关系。
2.信号解码接收到控制信号后，舵机内部的电路会对信号进行解析和处理。
主要包括解码脉宽、信号滤波和信号放大等步骤。
解码脉宽：舵机会将输入信号的脉宽转换为对应的位置或角度。
信号滤波：舵机通过滤波电路来消除控制信号中的噪声，使得控制稳定。
信号放大：舵机将解码后的信号放大，以提供足够的电流和功率来驱动舵机转动。
3.电机驱动舵机的核心部件是电机。
接收到解码后的信号后，舵机会驱动电机转动。
电机通常是直流电机或无刷电机，通过供电电压和电流的变化控制转动速度和力矩。
4.位置反馈舵机内部通常搭载一个位置传感器，称为反馈装置。
该传感器能够感知电机的转动角度或位置，并反馈给控制电路。
控制电路通过与目标位置或角度进行比较，调整电机的驱动信号，使得电机逐渐趋近于目标位置。
二、舵机的控制方法：舵机的控制方法有脉宽控制方法和位置控制方法两种。
1.脉宽控制方法脉宽控制方法是根据控制信号的脉宽来控制舵机的位置或角度。
控制信号的脉宽和位置或角度之间存在一定的线性关系。
一般来说，舵机收到脉宽为1毫秒的信号时会转动到最左位置，收到脉宽为2毫秒的信号时会转动到最右位置，而脉宽为1.5毫秒的信号舵机则会停止转动。
2.位置控制方法位置控制方法是根据控制信号的数值来控制舵机的位置或角度。
与脉宽控制方法不同，位置控制方法需要对控制信号进行数字信号处理。
数值范围一般为0-1023或0-4095，对应着舵机的最左和最右位置。
舵机的工作原理标题：舵机的工作原理引言概述：舵机是一种常见的电动机械装置，广泛应用于遥控模型、机器人、航空模型等领域。
它通过接收控制信号，控制输出轴的角度，实现对机械装置的精确控制。
本文将详细介绍舵机的工作原理，包括信号解码、机电驱动、位置反馈等方面。
一、信号解码1.1 脉宽调制信号舵机接收的控制信号是一种脉宽调制信号，通常使用PWM（Pulse Width Modulation）方式进行传输。
脉宽调制信号的周期固定，通过脉冲宽度的变化来表示不同的控制指令。
舵机根据脉冲宽度的长短来确定输出轴的角度。
1.2 信号解码电路舵机内部有一个信号解码电路，用于解析接收到的脉宽调制信号。
解码电路将脉冲宽度转换为对应的控制指令，以驱动机电转动到相应的位置。
解码电路通常由微控制器或者专用芯片实现，能够高效地解析不同的脉宽调制信号。
1.3 控制信号范围舵机的控制信号范围通常为0.5ms到2.5ms，其中0.5ms对应最小角度，2.5ms 对应最大角度。
实际使用时，可以根据具体需求进行微调和限制，以适应不同的应用场景。
二、机电驱动2.1 直流电动机舵机内部通常采用直流电动机作为驱动装置。
直流电动机具有结构简单、转速可调、扭矩大等优点，能够满足舵机对于转动精度和响应速度的要求。
2.2 驱动电路舵机的驱动电路主要由功率放大器和机电驱动器组成。
功率放大器负责放大控制信号，将其转化为驱动机电所需的电流和电压。
而机电驱动器则根据信号解码电路输出的控制指令，提供适当的电流和电压给机电，实现转动。
2.3 机电控制舵机的机电控制是通过调整机电的电流和电压来实现的。
根据控制信号的变化，驱动电路会调整输出的电流和电压，从而控制机电的转动速度和位置。
机电控制的精度和响应速度直接影响到舵机的工作效果。
三、位置反馈3.1 位置传感器为了实现对输出轴位置的准确控制，舵机通常配备了位置传感器。
位置传感器可以实时监测输出轴的角度，并将角度信息反馈给控制系统。
