发电机内冷水超净化处理装置
+进口自动加碱系统应用实例

一、大同第二发电厂#2机（200MW）于2007年06月投入运行，电导率控制在
0.70μs/cm。

1. 电导率的变化对比表1

日期 06月05日 06月 06 日 06月07日 06月08日
时间 16:00 10:00 10:00 10:00
入口电导率μs/cm 0.50 0.48 0.55 0.60
出口电导率μs/cm 0.60 0.59 0.69 0.72
2. pH的变化趋势对比表2
日期 06月 05 日 06月06日 06月07日 06月08日
时间 16:00 10:00 10:00 14:00
入口pH值 7.50 7.56 8.10 8.16
出口pH值 7.82 7.90 8.25 8.26
3. 铜离子浓度的变化趋势对比表3
日期 06月05 日 06月08 日
时间 14：00 10：00
入口铜离子含量μg/L 5.6 4.8
出口铜离子含量μg/L 3.4 2.7

二、大同第二发电厂#4机（200MW）于2008年06月投入运行，电导率控制在
0.90μs/cm。
1. 电导率的变化对比表1
日期 06月07日 06月08 日 06月09日
时间 16:00 16:00 9:00
入口电导率μs/cm 0.35 0.47 0.65
出口电导率μs/cm 0.60 0.70 0.90
2. pH的变化趋势对比表2
2

日期 06月 07日 06月08日 06月09日
时间 16:00 10:00 10:00
入口pH值 7.87 8.37 8.55
出口pH值 8.03 8.43 8.58
3. 铜离子浓度的变化趋势对比表3
日期 06月07 日 06月09 日
时间 14：00 10：00
入口铜离子含量μg/L 8.6 5.2
出口铜离子含量μg/L 4.8 3.0

三、国华三河发电厂#3机（300MW）于2008年06月投入运行，电导率控制在
0.50μs/cm。
1. 电导率的变化对比表1
日期 06月23日 06月 24 日 06月25日 06月26日
时间 9:00 9:00 10:00 10:00
入口电导率μs/cm 0.93 0.66 0.69 0.60
出口电导率μs/cm 0.82 0.61 0.50 0.51
2. pH的变化趋势对比表2
日期 06月23日 06月24日 06月25日 06月26日
时间 9:00 9:00 10:00 14:00
入口pH值 7.92 8.02 8.10 8.26
出口pH值 8.12 8.33 8.16 8.32
3. 铜离子浓度的变化趋势对比表3
日期 06月23 日 06月26 日
时间 10：00 10：00
入口铜离子含量μg/L 10.2 5.8
出口铜离子含量μg/L ---- ----

四、国华三河发电厂#4机（300MW）于2008年06月投入运行，电导率控制在
3

0.50μs/cm。
1. 电导率的变化对比表1
日期 06月25日 06月 26日 06月27日 06月28日
时间 9:00 9:00 10:00 10:00
入口电导率μs/cm 1.23 0.67 0.61 0.60
出口电导率μs/cm 0.56 0.62 0.54 0.52
2. pH的变化趋势对比表2
日期 06月25日 06月26日 06月27日 06月28日
时间 9:00 9:00 10:00 14:00
入口pH值 7.96 8.29 8.26 8.28
出口pH值 8.33 8.48 8.45 8.32
3. 铜离子浓度的变化趋势对比表3
日期 06月26 日 06月28 日
时间 14：00 10：00
入口铜离子含量μg/L 8.7 4.5
出口铜离子含量μg/L ---- ----

五、甘谷发电厂#1机（300MW）于2008年08月投入运行，电导率控制在0.70
μs/cm。
1. 电导率的变化对比表1
日期 08月03日 08月04日 08月05日 08月06日 08月07日
时间 08：00 08：00 08：00 08：00 08：00
入口电导率
（μs/cm）
0.61 0.67 0.57 0.68 0.61

出口电导率
（μs/cm）
063 0.64 0.61 0.70 0.70

2. pH的变化趋势对比表2
日期 08月03日 08月04日 08月05日 08月06日 08月07日
时间 08：00 08：00 08：00 08：00 08：00
4

入口pH 8.19 8.25 8.20 8.30 8.23
出口pH 7.84 8.15 8.04 8.26 8.24
3. 铜离子浓度的变化趋势对比表3
日期 08月03日 08月04日 08月05日 08月06日 08月07日
时间 08：00 08：00 08：00 08：00 08：00
入口（μg/L） 8.1 6.5 4.4 7.0 2.4
出口（μg/L） 4.8 0 0 0.9 0.7

六、甘谷发电厂#2机（300MW）于2008年08月投入运行，电导率控制在0.70
μs/cm。
1. 电导率的变化对比表1
日期 08月05日 08月06日 08月07日
时间 08：00 08：00 08：00
入口电导率（μs/cm） 1.02 0.78 0.65
出口电导率（μs/cm） 0.66 0.68 0.62
2. pH的变化趋势对比表2
日期 08月05日 08月06日 08月07日
时间 08：00 08：00 08：00
入口pH 6.68 8.25 8.15
出口pH 7.82 8.22 8.11
3. 铜离子浓度的变化趋势对比表3
日期 08月06日 08月07日
时间 08：00 08：00
入口（μg/L） 17.9 12
出口（μg/L） 4.8 0.6
5

七、超净化处理装置+进口自动加碱系统的配制如下：
序
号
名称 规格 单位 数量 材质 备注

1 树脂捕捉器 PZQ-40 个 2 TP304
2 离子交换器 ф700 台 1 TP304 XL-07-300
3 仪表柜 1500×700×400 台 1 4个开孔，带空开
4 控制柜 1500×500×400 台 1

5 在线仪表 PH计 台 2 国产
DD仪 台 2

6 进口全自动补偿加碱装置 计量泵 个 1
PID调节器 个 1
80L溶药箱 个 1
7 金属管浮子流量计 LZZ-40 台 1 TP304 0～6m3/h
8 玻璃流量计 0—160ml/min 个 2
9 离子交换树脂 特种树脂 升 600

八、发电机内冷水超净化处理装置+进口自动加碱系统
现已在十台机组上应用实例资料汇总表

电厂名称 机组容量 （MW） 日期 电导率 （μs/cm） （人口/出口） PH （人口/出口） 铜离子 （μg/L）
（人口/出口）

国华三河3# 300 08.06.26 0.60/0.51 8.26/8.32 5.8/-
国华三河4# 300 08.08.26 0.60/0.52 8.28/8.32 4.5/-
甘谷电厂1# 300 08.08.07 0.61/0.70 8.23/8.24 2.4/0.7
甘谷电厂2# 300 08.08.07 0.65/0.62 8.15/8.11 1.2/0.6
大同二厂2# 200 08.06.08 0.60/0.72 8.16/8.26 4.8/2.7
大同二厂4# 200 08.06.09 0.65/0.90 8.55/8.58 5,2/3.0
渭河电厂6# 300 09.07.01 1.2/0.50 8.20/8.60 7/2.0
清水川电厂1# 300 09.06.27 0.58/0.59 8.0/8.24 8.0/0.5
嘉峪关宏晟电
厂6#
50（双水） 09.01.27 0.93/2.19 7.11/8.19 10/5.0

四川黄桷庄电
厂21#
200 09.03.18 0.44/0.50 8.22/8.43 5.0/2.5

聊城电厂1# 600 08.12.10 0.60/0.50 8.3/8.6 5.0/3.0
清水川电厂2# 300 09.06.28 （尚未调试）
姚孟电厂2# 300（双水） 09.07.03 （尚未调试）

合集下载

发电机内冷水箱漏氢量在线监测装置技术探讨

发电机内冷水箱漏氢量在线监测装置技术探讨

发电机内冷水箱漏氢量在线监测装置技术探讨氢气内漏是氢冷汽轮发电机的常见故障之一，具有发现、观测困难，安全隐患大等特点。

漏氢在线监测是确保氢冷汽轮发电机安全运行的重要监测手段，具有实时监测、早期故障报警的重要作用，提高机组运行的经济性和安全性。

论文针对目前国内定冷水箱的漏氢监测存在的问题，并以张家口发电厂发电机安装的多通道漏氢在线监测装置为例，提出对多通道漏氢在线监测装置进行改造，增加发电机定子冷却水系统漏氢量检测功能的改进方案，供发电厂设备生产、制造、运维和管理借鉴。

标签：汽轮发电机定冷水箱漏氢在线监测安全引言氢气是易燃、易爆气体，一旦发生泄漏，将可能发生氢爆，并导致设备的严重损坏。

根据[（86）电生火字193号]《发电机反事故技术措施》和[（88）电生计17号]《关于转发20万千瓦氢冷发电机防止漏氢漏油技术措施细则》的规定，发电机气密试验不合格的氢冷发电机严禁投运，为了防止氢冷发电机的氢气漏入封闭母线，在发电机出线箱与封闭母线连接处应装设隔氢装置，并在适当地点设置排气孔和加装漏氢监测装置。

应按时监测氢冷发电机油系统、主油箱内、封闭母线外套内的氢气体积含量。

因此，国内大多数发电厂在发电机汽侧密封瓦、励侧密封瓦、三相封闭母线、中性点、主油箱、内冷水箱等处安装漏氢检测装置，以及早发现漏氢，避免重大设备损坏事故。

一、系统简介张家口发电厂8号机组发电机为东方电机厂生产的QFSN-200-2型氢冷汽轮发电机，2002年12月建成投产，装机容量300MW，2013年增容至320MW。

发电机为水-氢-氢冷却方式，其密封瓦为双流环式，内冷水箱为开启式。

目前该厂通过某公司生产的NA-1000MS多通道气体在线监控装置对发电机汽侧密封瓦、励侧密封瓦、三相封闭母线、中性点、主油箱、内冷水箱等关键部位漏氢情况做出及时准确的判断，提高了机组运行的经济性和安全性。

然而，国能安全（2014）161号《防止电力生产事故的二十五项重点要求》，提出了新的规定：严密监测氢冷发电机油系统、主油箱内的氢气体积含量，确保避开含量在4%～75% 的可能爆炸范围；内冷水箱中含氢（体积含量）超过2% 应加强对发电机的监视，超过10% 应立即停机消缺。

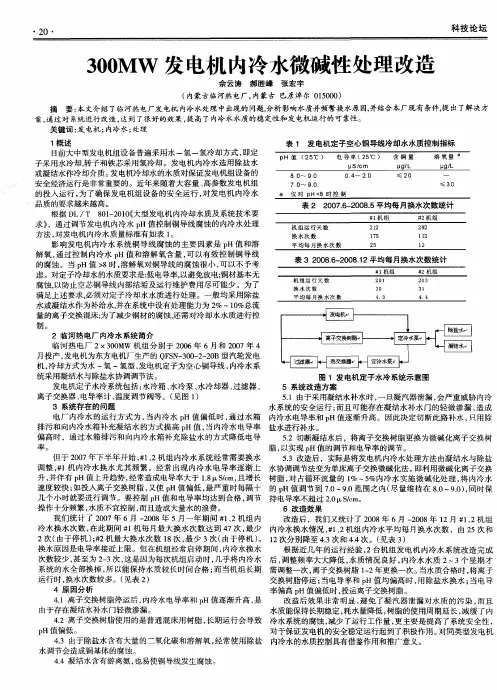

300MW发电机内冷水微碱性处理改造
