SL-LED-70路灯使用说明书

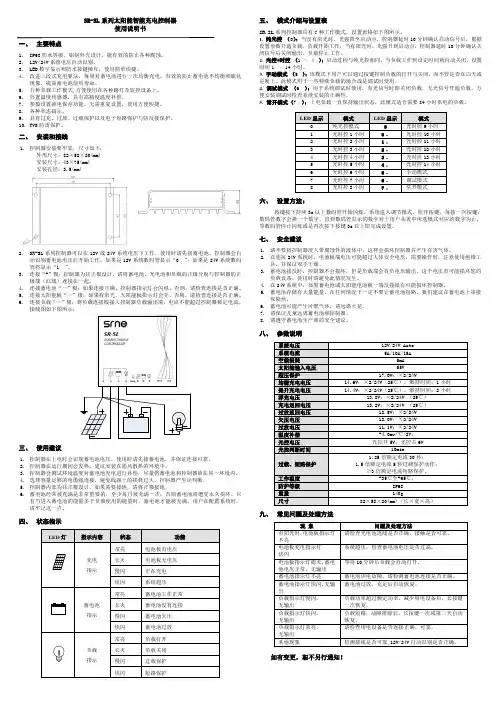

SR-SL系列太阳能智能充电控制器

使用说明书

一、 主要特点

1. IP68防水等级，铝制外壳设计，能有效的防止各种腐蚀。

2. 12V/24V系统电压自动识别。

3. LED数字显示和防水按键操作，使用简单快捷。

4. 改进三段式充电算法，每周对蓄电池进行一次均衡充电，有效的防止蓄电池不均衡和硫化现象，提高蓄电池使用寿命。

5. 五种负载工作模式,方便使用在各种路灯及监控设备上。

6. 外置温度传感器，具有高精度温度补偿。

7. 参数设置掉电保存功能，无需重复设置，使用方便快捷。

8. 各种状态指示。

9. 具有过充、过放、过载保护以及电子短路保护与防反接保护。

10. TVS防雷保护。

二、 安装和接线

1. 控制器安装要牢靠，尺寸如下：

外形尺寸：82×58×20(mm)

安装尺寸：43×75(mm)

安装孔径：3.5(mm)

2. SR-SL系列控制器可以在12V或24V系统电压下工作，使用时请先接蓄电池，控制器会自动识别蓄电池电压后开始工作。如果是12V系统数码管显示“0﹒”；如果是24V系统数码管将显示“1﹒”。

3. 连接“+”极：控制器为共正极设计，请将蓄电池、光电池和负载的正极分别与控制器的正极端（红线）连接在一起。

4. 连接蓄电池“－”极：如果连接正确，控制器指示灯会闪烁，否则，请检查连接是否正确。

5. 连接太阳能板“－”极：如果有阳光，太阳能板指示灯会亮，否则，请检查连接是否正确。

6. 连接负载“－”极：将负载连接线接入控制器负载输出端，电流不能超过控制器额定电流。

接线图如下图所示：

三、 使用建议

1. 控制器在上电时会识别蓄电池电压，使用时请先接蓄电池，并保证连接可靠。

2. 控制器在运行期间会发热，建议安装在通风散热的环境中。

3. 控制器会测试环境温度对蓄电池充电进行补偿，尽量将蓄电池和控制器放在同一环境内。

4. 选择容量足够的电缆线连接，避免线路上的损耗过大，控制器产生误判断。

hh一ra10sl太阳能路灯控制器说明书

摘要：

1.产品简介

2.产品功能

3.安装与使用

4.注意事项

5.技术参数

6.售后服务

正文：

一、产品简介

hh 一 ra10sl 太阳能路灯控制器是一款专为太阳能路灯设计的智能控制器，通过先进的技术，实现对太阳能路灯的智能化控制。该控制器具有防水、防尘、耐高温等特性，适用于各种恶劣环境。

二、产品功能

1.智能控制：根据环境光线和时间，自动开启和关闭太阳能路灯，实现无人值守的全天候运行。

2.节能环保：采用高效率的太阳能发电技术，充分利用太阳能资源，降低能耗，减少碳排放。

3.故障保护：当系统出现故障时，控制器将自动断开电源，避免设备因故障运行造成的损失。

4.远程监控：可通过手机 APP 或电脑端实时查看太阳能路灯的运行状态，实现远程监控与管理。

三、安装与使用

1.安装位置：应选择光照充足、通风良好的地方，避免安装在潮湿、高温、易受腐蚀的环境中。

2.连接线路：将太阳能电池板、蓄电池、LED 路灯等设备与控制器正确连接，注意正负极不要接反。

3.参数设置：通过手机 APP 或电脑端设置控制器的工作模式、时间等参数。

四、注意事项

1.安装前，请仔细阅读产品说明书，确保正确安装和使用。

2.不要在雨天或潮湿环境中操作控制器，以免损坏设备。

3.控制器非专业人员不得拆卸，以免造成设备损坏。

五、技术参数

1.输入电压：DC12V

2.输出电流：10A

3.工作温度：-20℃~+60℃

4.储存温度：-30℃~+70℃

5.湿度：5%~95%RH

六、售后服务

本公司对产品提供一年内免费保修服务，如有任何问题，请随时联系我们。

济源市云州豫伟光电有限公司

第一款LED路灯

产品尺寸：375*306*70mm

玻璃材质：钢化玻璃

表面处理：阳极氧化 静电喷涂

防水胶圈厚度：6mm

整灯寿命：＞50000H.

颜色可选：银色

产品净重：7.6kg

★此款功率可做：42W、56W、70W、84W、98W、112W、126W、140W、154W、168W、182W、196W。

★（可随功率的大小改变外壳的长度，宽度与高度不变）

第二款路灯

产品尺寸：348*300*80mm

玻璃材质：钢化玻璃

表面处理：阳极氧化 静电喷涂

防水胶圈厚度：6mm

整灯寿命：＞50000H.

★此款功率可做：42W、56W、70W、84W、98W、112W、126W、140W。

第三款矿用隔爆型LED灯

适用范围

本系列灯具适用于有甲烷、煤尘等爆炸性混合物气体的煤层井下巷道及峒室内作固定式局部照明用。当白炽灯灯具使用下瓦斯矿井下车场场周围、中心变电所、泵房和主要苍道时，这些场所应有新鲜空气流通。

第四款矿用隔爆型LED日光灯

适用范围

该产品适用于有甲烷、煤尘等爆炸性混合物气体

的煤尘井下巷道及峒室内作固定式局部照明用。当荧

光灯具适用于瓦斯矿井下的车场周围、中心变电所，

泵房和主要巷道时，这些场所应有新鲜空气流通。

第五款LED日光灯

LED日光灯采用超高亮LED白光作为发光光源，

散热效果好：采用高品质散热铝，表面温度30－40度，提高LED灯管的使用寿命

.光效好：独特的异形铝管，发光效果更好，两侧无暗区。

铝合金壳配PC面罩（透明盖、磨砂条纹盖、雾状盖），材质好，不易损坏，经久耐用，使用安全。

设计新颖,节电显著.方便实用,安全可靠,寿命长.该产品是现代最环保,最节能的照明光源. LED日光灯有着传统的日光灯的外型.尺寸.口径上都一样，长度有60cm,90cm,120cm,150cm等等，其功率分别为8W，12W，15W，18W；而20W传统日光灯（电感镇流器）实际耗电约为53W，40W传统日光灯（电感镇流器）实际耗电约为68W ；8WLED日光灯亮度与传统20W日光灯亮度无异, 15W LED日光灯与传统40W日光灯亮度一样. LED日光灯亮度尤其显得更柔和更使人们容易接授。使用寿命在5万-8万小时.供电电压为为AC85V-260V(交流)，无需起辉器和镇流器，启动快，功率小，无频闪，不容易视疲劳。它不但超强节能更为环保.是国家绿色节能照明工程重点开发的产品之一，是目前取代传统的日光灯的主要产品。

太阳能路灯调试指南

1. 背景

太阳能路灯是一种利用太阳能供电的照明设备，它可以在晚上提供照明服务，并且不需要外部电网供电。但是，在安装和调试太阳能路灯时，我们需要注意一些重要细节，以确保其正常运行和高效使用。

2. 安装前的准备工作

在安装太阳能路灯之前，我们需要进行一些准备工作，以确保安装过程顺利和成功。具体包括：

- 选择合适的安装位置：确保太阳能路灯的太阳能电池板能够充分接收到阳光，避免被高大建筑物或树木等遮挡。

- 准备必要的工具和设备：包括螺丝刀、螺丝扳手、电线剪等，以便在安装和调试过程中使用。

- 检查所需零部件和配件：确保所有零部件和配件（如太阳能电池板、电池组、控制器等）齐全并处于良好状态。

3. 安装步骤

步骤一：安装太阳能电池板

1. 使用螺丝刀和螺丝扳手将太阳能电池板固定在选择好的安装位置上。确保电池板与地面平行，并且牢固稳定。

步骤二：连接电池组和控制器

1. 使用电线剪将太阳能电池板的输出线连接到控制器的输入端。确保连接稳固且没有松动情况。

2. 将电池组正确连接到控制器的电池端。注意正负极的连接顺序，并确保连接牢固。

步骤三：测试和调试

1. 确保太阳能路灯处于充足的日光下，以便太阳能电池板能够正常充电。 2. 打开控制器，检查灯光是否正常工作。如果灯光没有亮起，首先检查电池组的电量是否足够，其次检查控制器是否设置正确。

3. 如果遇到问题，可以参考太阳能路灯的使用说明书或联系相关厂家进行咨询解决。

4. 维护和注意事项

维护太阳能路灯的正常运行也非常重要。以下是一些必要的维护和注意事项：

- 定期清洁太阳能电池板，以确保其表面干净并且能够吸收足够的阳光。

- 定期检查电池组的电量，确保其能够正常持续供电。

- 注意天气变化对太阳能路灯的影响，如阴雨天气可能导致充电不足而影响照明效果。

- 定期检查控制器和电线连接的情况，确保没有松动或损坏。

5. 总结

太阳能路灯的调试需要注意一些细节，如合适的安装位置、正确连接电池组和控制器等。在调试完成后，定期维护和注意天气变化对其影响也是必要的。通过正确安装和及时维护，太阳能路灯可以提供可靠的照明服务，为城市的夜间照明做出贡献。
