revit功能

revit族库使用手册
Revit族库的使用手册应包括以下步骤：
1. 打开Revit软件，在界面左侧的“浏览器”面板中，找到并展开“族”类别。

2. 在“族”类别下，可以看到软件自带的族库，包括墙、门、窗等。

3. 单击要使用的族类型，将其拖拽到绘图区域中。

4. 在绘图区域中，可以通过拖拽和放置族编辑器中的图元来创建所需的族实例。

5. 在创建族实例的过程中，可以使用参数和属性来定义实例的属性和行为。

6. 完成族的创建后，可以将其保存到本地或上传到云端，以便在其他项目中重复使用。

7. 在使用其他项目时，可以通过“插入”菜单中的“从库中载入族”选项来加载族库。

8. 在加载族库时，可以选择所需的族类型并单击“打开”按钮，即可将族载入到当前项目中。

9. 在项目中，可以通过拖拽和放置族实例来创建所需的建筑元素。

10. 在编辑族时，可以使用Revit提供的各种工具和功能来修改族的属性和行为。

11. 完成族的编辑后，可以将其保存并更新到项目中。

以上是Revit族库的基本使用手册，具体操作可能会因软件版本和用户习惯而有所不同。

建议在使用过程中参考官方文档或寻求专业人士的帮助。

AS500213Moving Toward the Future of Design with Generative Design in RevitLilli SmithAutodeskEsra AbumounsharStantecElisa AmbrassaENELSean FruinSigma AEC SolutionsDescriptionGenerative Design in Revit software was released last year for the first time in Revit 2021. This new suite of emerging tools enables generative design workflows that automate the creation and analysis of design options directly in the Revit context. This session will showcase the value that generative design brings to the design process, and demonstrate how analyzing more data-backed design options can lead to an enhanced design process. We will show how customers are using the tools to automate design exploration in their projects to optimize sustainability and efficiency and reduce construction waste. We’ll cover the product principles we use to prioritize new work and future directions. Finally, we’ll address the future of the product, where we intendto invest, and the road map for achieving our vision.Speaker(s)Lilli Smith, AIA, Sr. Product Manager at Autodesk, is an architect with apassion for re-envisioning the way that buildings are designed. Afterworking for several years as an architect, she joined Revit Technology asa fledgling start up and helped grow it to where it is today in almost everyarchitect’s tool box. She has gone on to work on many Autodesk toolsincluding Vasari, FormIt, Dynamo, Project Fractal and Project Refinerywhich recently graduated to a suite of tools for generative design studiesin Revit.Esra Abumounshar is the generative and computational design lead atStantec. She has been working on adopting computational and generativedesign tools and implementing them across her company. My workinclude Healthcare, High Ed, Mixed-use & Master Planning.Elisa Ambrassa is a Structural Engineer who is curious and passionateabout buildings, architecture and innovation. As a BIM Coordinator sheworks in the BIM Implementation unit of Enel, based in Rome, Italy,where she carries out coordination and automation of wind and solarplants desing and model checkings. She started her career in 2018 at anarchitecture and engineering office, where she designed structures,buildings and bridges. During my Master Degree she worked inSwitzerland applying BIM methodology in the context of seismicvulnerabily of masonry buildings.Sean Fruin is a Mechanical Engineer (EIT) who has an ardentfascination with automation and the exploration of computational designsolutions for the AEC industry. He has had the opportunity to learn manyaspects of the design industry, having worked in manufacturing, MEPdesigning, and General Contracting. Sean started Sigma AEC Solutions,a BIM consulting firm focusing on engineering and process improvementand is living his dream; having the opportunity to explore the latesttechnologies and acquire the knowledge to innovate, improve efficiencyand increase quality in the AEC industry.Safe HarborDuring the course of this presentation, we may make statements regarding future events and/or statements regarding planned or future development efforts for our existing or new products and services. We wish to caution you that such statements reflect our current expectations, estimates and assumptions based on factors currently known to us and that actual events or results could differ materially. Also, these statements are not intended to be a promise or guarantee of future delivery of products, services or features but merely reflect our current plans, which may change. Purchasing decisions should not be made based upon reliance on these statements. The statements made in this presentation are being made as of the time and date of its live presentation. We do not assume any obligation to update any statements we make to reflect events that occur or circumstances that exist after the date of this presentation. Autodesk, the Autodesk logo, 3ds Max, BIM 360, Forge, Revit, and other solutions mentioned by name are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiariesand/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document.© 2021 Autodesk, Inc. All rights reserved.Why Generative Design?A stunning 40% of global energy is used by our built environment. Buildings alone consume 25% of our water, and building construction produces 30% of all global waste. Architects and engineers as designers of the built environment have a responsibility to take on these issues. Workflows like generative design have the potential to revolutionize the way we design by using goals and measurable outcomes to guide our designs.Architectural and engineering services have evolved from drawing by hand on paper and delivering it to others to build buildings. Autodesk digitized this process over 40 years ago with the advent of AutoCAD. We’ve evolved to Building Information Modeling and more efficient ways to deliver building instructions to the field. What we really want to do next is to pair human intelligence with machine intelligence so that we can use data-backed design decisions to create a better built environment.Over the past few years we’ve been exploring how generative design can help improve desig n and construction work. Autodesk Research experimented with generative design workflows to help us better optimize space during our Toronto office renovation a few years ago. We surveyed our employees about their preferences for collaboration, lighting, acoustics, and distance to the kitchen. Then used that data to guide the design. Different floor plan layouts are created and the design process keeps track of the scores for each of the preference metrics. These kind of automated design explorations are not new – generative designers have been using automated techniques for decades, but the have mostly been in the realm of research.Autodesk’s mission is to bring new technology to the market so that more people can use it an participate in the design process. You’re all are here today to hear about a new suite of generative design tools first added to Revit 2021 and updated in Revit 2022,and I imagine you want to understand more about what they are and who’s using them. You also may be wondering what new tools are under development and what is on our future roadmap. This talk will be split into 3 sections:1. What’s new?2. How are people using Generative Design?3. What’s next?1. What’s new?More resources on the generative design tools enhancements in Revit 2022.https://youtu.be/yv8Kcz1XGBgMore additions in Revit 2022.1https://youtu.be/LliPUgosPfYWhat’s new in Dynamo 2.10 (version in Revit 2022)https:///dynamo-core-2-10-release/What’s new in Dynamo 2.12 (version in Revit 2022.1)https:///dynamo-core-2-12-release-part-1-2/https:///dynamo-core-2-12-release-part-2-2/2. How are people using Generative Design?This section covers three customer use cases. Check out the presentations for more details.1. Building Mass GeneratorEsra Abumounshar, Generative Design Lead at Stantec, will show us a massingworkflow where she can evaluate different forms very quickly, keeping track of floorarea and pushing the designs back into Revit for further development. She willexplain how she enables many members of her team even those not skilled inDynamo to take advantage of these tools.2. RPC CoordinationSean Fruin, Director of Technology at Sigma AEC Solutions, will show us a workflow he developed to automate the design of reflected ceiling plans so that among other reasons he could free up his Friday evenings and maintain a healthier work life balance.3. Windfarm AccessFinally, Elisa Ambrassa, BIM Coordinator at Enel Green Power Corporation in Italy,will show us how she uses generative design to lay out access roads in a windfarm.She will explain that because the demand for windfarms is growing so rapidly andtheir company has so many projects to do, they can no longer design things likethese access roads manually - they MUST use automation to design and documentthem.3. What’s Next?Here is a brief summary of some of the things are working on for future releases:1. Generative Design to Core Dynamo: We are working on bringing a lot of thefunctionality that we developed for generative design, like file descriptions and images into Dynamo core. We have always had a Generative Design menu available fromDynamo for Revit, but this move to core will also enable generative design tools to be natively available for all of our dynamo enabled products like Formit, Civil 3D, as well as Dynamo Sandbox.2. Dynamo Player Updates: In recent months, we’ve seen a big increase in the numberof Dynamo Player users as more and more people discover the power of automating parts of their BIM workflows. This warrants making some updates to Dynamo Player. We plan to start by bring a lot of the updates that we’ve made in the Generative Design in Revit tools into Dynamo Player.3. Dynamo UI Updates: While providing tools to run Generative Design studies directlyfrom Revit is appealing to many users, we find that most of the value of generativedesign is in customization and being able to run specialized studies for individual design needs. We continue to see an increase in Dynamo use for BIM Automatin andGenerative Design. More and more people are investing in learning how to useDynamo. Therefore, we are investing heavily in improving the tools and giving Dynamoa user interface update, making it easier to express custom logic while making theexperience more visually appealing. We’ve heard a lot of feedback that Dynamo error messages can b e annoying and confusing so we’re working on making these messages and warnings, more helpful and less in the way. Organizing and annotating Dynamo scripts for use by others is vital when handing off a script. We’re enhancing groups with more room for notes, enabling groups within groups, and providing ways to collapsegroups down to just show their inputs and outputs to reduce visual distraction andcomplexity.4. Dynamo Node Auto-Complete We’ve heard a lot of people complain that they often getstuck trying to figure out which nodes can feed into others. Node Autocompleteaddresses these concerns by providing an applicable list of choices and even presenting the mostly likely nodes first.5. More Output Types: Going back to generative design outcomes, we want to expand thetypes of outcomes that are available for automated generation. We currently can create numbers and design thumbnails, but it would be really great if we could create more views of a design, assets like excel files, and data in charts to name a few of thepossibilities we think would be useful.6. Faster Energy Analysis Autodesk has many analysis tools that we want people to beable to access through whichever design tools they may be using. We are working on ways to speed up energy analysis with machine learning so that energy use intensity metrics can be studied while designing with Generative Design, Dynamo, FormIt, and/or Spacemaker.7. Spacemaker Synergies Spacemaker is a company that we have recently acquired –that is thinking about early stage design problems in a similar way. When you start a design by choosing a site it can imply a whole design space and come up with databacked options that you can compare against eachother. We’ve already released tools that make generative methods available to communities of designers who have never been able to access these ways of solving problems, and with the Spacemakeracquisition we will continue in similar and even more powerful ways, makingcustomizable tools available for more and more people. Analysis needs to be a pre-emptive part of the design process, to create a close collaboration with our existingcustomers and our new colleagues in Spacemaker and together building a future of outcome based designResourcesAU2021 Courses on Generative Design•Optimize Road Design with Dynamo for Civil 3D and Generative Design (CES500103)•Generative Design Using Dynamo for Multifamily Residential (AS500109)•HVAC System Selection with Generative Design (AS500212)•Two Weeks to Four Hours: How Populous Built Efficiency with Generative Design (AS500272)AU2020 Courses on Generative Design•Generative Design in Revit for Workspace Layout - Tomasz Fudala•Non-Geeks Guide to Optimizing Daily Workflows with Generative Design - Raquel Bascones Recio•Using Generative Design and Machine Learning for Faster Analysis Feedback - Varvara Toulkeridou•Generative Design at Hogwarts: Using Tech Instead of Magic - Jacob Small •Generative Design für Revit in der Praxis - Lejla Secerbegovic•Diseño Generativo en Revit para todos los públicos - Raquel Bascones Recio •Generative Design—Daylighting and CFD: A Practical Application for a Nonprofit - Luc Wing•Generative Design of Landforms with Dynamo in Civil 3D - Andreas LukaPast Years Autodesk University Courses on Generative Design and Project Refinery•Geometry Systems for AEC Generative Design: Codify Design Intents into the Machine •MEP Explore: Generative Design for MEP Designers•Getting Started with Generative Design for AEC•Using Generative Design in Construction ApplicationsDynamo Resources•Getting Started with Dynamo:https:///https:///learn/•Dynamo Forum for questions, inspiration:https:///•Design Script:http://designscript.io/DesignScript_user_manual_0.1.pdfhttps:///wp-content/links/DesignScriptGuide.pdfhttps:///Amoursol/dynamoDesignScriptGenerative Design Resources•Generative Design Primerhttps:///•Generative Design in Revit Help •Generative Design general education:https:///generative-design。

内置模型在我们使用revit创建模型的过程中，总是会遇到许多软件本身也没有的模型，这个时候就需要我们利用“内置模型”、“族”、“体量”来创建我们自己需要的模型。

而本章节，我们先介绍“内置模型”功能。

点击“内建模型”之后，会弹出来“族类别”的框框，我们一般会根据自己要创建的模型的类别来选择里面的族类别，不过大部分常规的构件以及模型，我们都是选用“常规模型”来创建即可。

我们点击“常规模型”之后，可以对它的名字进行修改。

这时候，我们来到了一个全新的操作界面，在“内建模型”中，我们需要熟悉的操作命令则是上方框选的命令工具。

1.拉伸我们使用“拉伸”命令，在里面使用绘制工具绘制一个闭合的轮廓。

可以在属性栏中修改它的“拉伸终点”以及“拉伸起点”，这两点则是它的拉伸的高度。

还可以更改它的材质，以及实心或者空心。

我们绘制完成之后，可以拖拽它的操作柄来改变模型的高低，也可以更改左边属性栏中的“拉伸终点”或者“拉伸起点”。

在这里，“拉伸终点”则是模型往上的高度；“拉伸起点”则是模型向下拉伸的长度。

2.融合融合的意思是，绘制顶部和底部两个轮廓，使它们自动融合成一个模型。

点击“融合”之后，我们当前的界面则是绘制模型底部的界面，我们使用绘制工具将底部轮廓绘制完成之后，再点击“编辑顶部”去绘制它顶部的轮廓。

绘制完成后，我们可以看到该模型顶部是圆形，底部是一个六边形融合而成。

3.旋转我们先用“边界线”绘制出来我们要沿着轴线旋转的轮廓，再使用“轴线”绘制一根轮廓要根据其为中心旋转的参照轴线。

我们可以在属性栏里面，更改它旋转的度数。

结束角度：360°结束角度：180°4.放样点击进入“放样”界面，它的右上角会出现放样的工具栏，我们点击“绘制路径”，先对它的路径进行绘制。

我们绘制完路径之后打钩完成，我们再去点击“编辑轮廓”，这时候会自动弹出来一个“转到视图”的方框，在里面选择我们要去哪个视图绘制我们的物体的轮廓。

revit钢结构参数化族Revit是一款功能强大的建筑信息模型（BIM）软件，可用于设计、建模和分析建筑项目。

在Revit中，可以使用参数化族来创建钢结构元素，如梁、柱和梯形板等。

参数化族是一种可以根据用户输入的参数自动调整尺寸和属性的3D元素。

下面，我们将详细介绍Revit钢结构参数化族的使用。

Revit中的参数化族可以通过两种方式进行创建，一种是通过Revit自带的家族编辑器创建，另一种是通过外部工具如Dynamo进行创建。

不管是哪种方式，都需要根据钢结构的实际要求进行设计和定义。

Revit的家族编辑器提供了一系列的工具和功能，可以创建和编辑参数化族。

首先，在Revit中创建一个新的项目，并选择钢结构模板。

然后，在创建面板上，选择“新建”按钮，选择创建的族类型，并选择钢结构类别。

接下来，你可以使用建模工具如线、弧线、矩形等画出族的基本形状。

然后，通过选择和编辑这些线和面，来定义族的形状和尺寸。

你还可以为族添加参数，以便用户可以在使用该族时调整尺寸和属性。

参数是Revit中非常重要的概念，它可以用来控制模型的形状、尺寸和属性。

在创建参数时，可以选择参数类型，如长度、角度、整数等。

你还可以定义参数的默认值、约束条件和单位等。

创建好参数后，可以将其应用到族的各个部分，如线段的长度、角度、面板的宽度和高度等。

通过调整这些参数的值，你可以自动调整族的形状和尺寸，从而实现钢结构的参数化。

除了使用Revit自带的家族编辑器外，你还可以使用Dynamo进行创建和编辑参数化族。

Dynamo是一种基于节点的可视化编程工具，可以与Revit无缝集成。

通过Dynamo，你可以更灵活、更高效地创建参数化族。

你可以使用Dynamo的节点来定义族的形状和尺寸，并使用参数节点来控制这些参数。

你还可以使用逻辑节点和计算节点来定义约束条件和计算公式。

在Dynamo中创建的参数化族可以直接在Revit中使用，并具有相同的参数化特性。

Revit族阵列间距参数引言在Revit软件中，族阵列是一种常见且重要的设计工具。

通过使用族阵列，可以在建模过程中快速生成大量相似的对象，从而提高工作效率。

而族阵列间距参数则是控制族阵列中对象之间间距的重要参数。

在本文中，我们将详细介绍Revit中的族阵列间距参数的功能和使用方法，以及它在建模过程中的应用。

一、族阵列间距参数的作用族阵列间距参数是用来控制族阵列中各个对象之间的间距的参数。

通过这个参数，我们可以调整族阵列中对象的横向、纵向以及垂直方向的间距。

具体而言，族阵列间距参数可以用来：1.控制族阵列中对象的数量：通过调整间距参数，我们可以控制在一定的空间中生成多少个对象。

例如，如果希望在一个长方形区域中生成一排相同大小的矩形对象，可以通过设置间距参数来实现。

2.调整对象之间的距离：族阵列间距参数还可以用来调整相邻对象之间的距离。

通过增大或减小间距参数，我们可以控制对象之间的空隙大小。

这在一些需要排列整齐的设计场景中非常有用。

3.灵活修改阵列：使用族阵列间距参数可以轻松地修改阵列。

如果需要在设计中进行调整，只需更改间距参数即可，而无需手动重新排列每个对象。

这大大提高了设计效率。

二、使用方法在Revit中，使用族阵列间距参数非常简单。

下面是详细的使用步骤：1.在Revit中打开或创建一个族文件。

在该文件中，可以根据设计需求创建并编辑需要生成族阵列的对象。

2.选择需要进行阵列的对象，然后点击“创建”选项卡上的“阵列”按钮，选择合适的阵列类型。

在弹出的对话框中点击“确定”进入“编辑阵列”模式。

3.在“编辑阵列”模式下，可以看到阵列相关的参数设置界面。

在该界面中，可以找到与横向、纵向和垂直方向间距相关的参数设置。

4.通过更改这些参数的值，可以调整族阵列中对象的间距。

可以直接输入具体数值，也可以使用“增加”和“减少”按钮逐步调整间距大小。

5.在设置完间距参数后，可以点击“预览”按钮查看结果。

如果满意，点击“完成”按钮退出“编辑阵列”模式即可。

Revit的介绍
今天笔者为各位带来的是关于Revit的介绍。

建筑设计应用中知
名度高且被广泛嵌入式使用的BIM软件，Revit于2002由Autodesk集团的产品白皮书中发表，也提出以BIM概念研发及推广，另外主要考
虑部分工程于BIM中的设计需求，为机电管线与结构专业领域开发RevitMEP与RevitStructure，藉此让Revit所建立的BIM能更趋完善，也加强工程项目内不同领域的协作性。

目前也发展战略出将三套集合
一软件Revit，可在选用中互相切换;而软件本身包含有能源仿真与载
重应用软件分析的gbXML界面以及结构实证。

Revit在整个建立建筑模型中会，除了2D、3D模型与彩现功能外，可依照生命周期阶段的不同管理并添加信息，也提供成本估算功能需
要进行实时成本评估，而协作性方面可设置Revit中央服务器，相互
合作依照工作集划分进行档案协作管理，避免不同阶段或重置用途的
项目数据混乱或非预期变更。

Revit的特色：
接口简易能够轻易上手，而参数化设计使绘制图面时能外观设计
使用参数调整组件间距，云端云端优质服务像彩现功能以及能源分析，让使用者可以受阻碍的继续计算机作业，且内建的标注序文、参数、
材料明细可以依序需求编辑新设新增，建筑成本、施工厂商等相关信
息皆可汇入。

好了，Revit的介绍就为所有人说这幺多，想要能够帮到各位。

revit族体积计算摘要：1.Revit 族体积计算概述2.Revit 族体积计算的方法3.Revit 族体积计算的实际应用4.Revit 族体积计算的优点和局限性正文：一、Revit 族体积计算概述Revit 是一款广泛应用于建筑信息模型（BIM）领域的软件，它提供了强大的三维建模和自动化工具，以支持建筑设计师、结构工程师和设备工程师等完成各种复杂的建筑设计任务。

在Revit 中，族是一种基本的建模单元，可以用来创建和组合各种建筑构件。

族体积计算是指在Revit 中对族模型进行体积参数化计算的方法，这对于提高设计效率和准确性具有重要意义。

二、Revit 族体积计算的方法1.利用Revit 内置的体积计算功能Revit 提供了内置的体积计算功能，用户可以直接在族编辑器中选择模型，然后使用“体积”命令进行计算。

该方法操作简单，适用于简单的体积计算。

2.使用公式和脚本进行体积计算对于较为复杂的体积计算需求，用户可以利用Revit 的脚本和公式功能进行自定义计算。

通过编写脚本或公式，用户可以实现对族模型的体积计算，并将结果返回给Revit。

三、Revit 族体积计算的实际应用Revit 族体积计算在建筑设计中有着广泛的应用，例如：1.建筑体积计算：通过计算建筑模型的体积，可以得到建筑物的占地面积、空间利用率等参数，为建筑设计提供依据。

2.结构分析：通过计算结构构件的体积，可以为结构工程师提供材料用量、荷载计算等数据支持。

3.设备设计：通过计算设备模型的体积，可以为设备工程师提供设备选型和安装布局的参考。

四、Revit 族体积计算的优点和局限性1.优点：（1）提高设计效率：通过自动化的体积计算，可以大大减少人工计算的工作量，提高设计效率。

（2）提高设计准确性：利用Revit 族体积计算功能，可以确保计算结果的准确性，提高设计质量。

2.局限性：（1）仅适用于Revit 软件：Revit 族体积计算功能仅适用于Revit 软件，对于其他建筑设计软件，需要寻找相应的解决方案。

Revit基础教程绘制和编辑楼板Revit基础教程：绘制和编辑楼板Revit是一款功能强大的建筑信息模型软件，广泛应用于建筑设计和工程领域。

本教程将引导您学习使用Revit软件绘制和编辑楼板的基本步骤和技巧。

一、创建项目和视图首先，启动Revit软件并创建一个新的项目。

选择适当的项目模板，并进入默认视图。

在视图界面中，您可以通过鼠标右键点击视图来进行缩放、平移和旋转。

二、绘制楼板1. 选择“楼板”工具：在绘图工具栏中，找到“楼板”工具并点击选择。

2. 定义楼板厚度：在弹出的属性栏中，定义楼板的厚度。

根据实际需求，选择合适的数值。

3. 绘制楼板外框：使用鼠标在视图界面中点击绘制楼板的外框。

从一个点开始，依次点击每个角点，最后双击完成绘制。

4. 绘制内部轮廓：如果需要在楼板内部绘制内部轮廓，可以使用“内边线”工具。

点击“内边线”工具，然后在视图界面中按照需要绘制内部轮廓。

5. 调整楼板高度：在属性栏中，您可以定义楼板的高度。

根据需要，设置楼板的高度。

三、编辑楼板Revit提供了多种编辑工具和功能，用于调整和修改楼板的形状和属性。

1. 平移和旋转：使用“移动”和“旋转”工具可以对楼板进行平移和旋转操作。

选择工具后，点击并拖动楼板来进行平移或旋转。

2. 修改边线：使用“边线”工具，您可以对楼板的边进行增加、删除或修改操作。

在视图上选择边线并使用工具栏的选项进行调整。

3. 剪切和延伸：使用“剪切”和“延伸”工具可以对楼板进行剪切或延伸操作。

选择工具后，按照需要在视图上进行操作。

4. 自动缺口：Revit提供了自动缺口功能，用于在楼板上生成门窗洞口。

选择“自动缺口”工具，并在楼板上选择合适的位置进行操作。

5. 调整楼板类型：在Revit中，您可以通过修改楼板的类型来实现不同的构造和材料要求。

选择楼板，点击属性栏中的“类型”选项，然后从列表中选择合适的楼板类型。

四、注释和标记在绘制和编辑楼板时，注释和标记是非常重要的工作步骤。

AutodeskRevitArchitecture核心功能简介(一)今天笔者给大家催生的是今天国内<b>BIM主流软件AutodeskRevitArchitecture核心功能简介，通过该文章让大家切身感受更加的了解AutodeskRevitArchitecture的特性。

1、参数化构件参数化构件(也称为族)是所有在AutodeskRevitArchitecture设计的建筑构件的基础。

这些构件针对设计构想与产品设计形式建立，提供开放式的图形系统;同时还能让使用者以更加详细的方式呈现设计理念。

可以将参数型式构建组合运用于精细的组合，例如家具或设备，也可以用于描述基础建筑构件，例如墙、梁、柱等。

最重要的是，无须任何程序式语言或编码。

如图2、概念设计工具AutodeskRevitArchitecture软件提供施工容易的概念设计工具，可支持创作流程。

自由绘制草图、更轻松建立自由锥形模型，而且想要以互动方式操控方式。

并可将形式和几何图形定义为实际的构件，以更顺利转移设计开发和文件。

设计时，AutodeskRevitArchitecture会自动在形式周围建立不会参数式架构，更能随心所欲掌控，而且精确度和灵活性更高。

且在单一环境中，可将设计赖草直接转换为施工文件。

如图3、64位系统支持原生64为支持有助于为彩现、列印、模型升级与文档导入及导出等占内存的工作强化效率、提高稳定性。

如图4、冲突检查利用冲突检查扫描模型是否数学方法存在建筑构件冲突问题。

如图5、材料需求利用材料需要工具协助计算机详细的电脑系统材料数量，并且以成本估算追踪油墨数量，参数式变更支持更精确的材料需求。

如图6、工作型施工者界面此界面提供大型图面视窗，以及使用者所普通用户需要的工具与指令，让桌面有条不紊。

如图关于AutodeskRevitArchitecture核心功能简介说道今天就说到这里，我们明天继续，欢迎继续关注。

revit工程量统计步骤
Revit工程量统计步骤如下：
1. 打开Revit软件并打开相应的建筑项目文件。

2. 确定要统计的构件范围，可以选择整个项目或者特定的建筑楼层或空间。

3. 在Revit的菜单栏中选择“管理”选项卡，然后选择“调度/量化”工具。

4. 在调度视图界面中，点击“新建调度表”按钮创建一个新的调度表。

5. 在调度表设置界面中，选择要统计的构件类别，例如墙体、结构、门窗等。

6. 在属性字段列表中选择要统计的构件属性，例如构件名称、类型、尺寸、体积等。

7. 根据需要设置筛选器，以便仅统计符合特定条件的构件。

8. 点击“应用”按钮，然后点击“确定”按钮以创建调度表。

9. 在调度视图中，会显示选择的构件类别和属性的统计数据。

10. 可以导出调度表为Excel或者其他格式的文件，以便进一步处理或者与其他软件进行数据对接。

注意：Revit的工程量统计功能基于构件的属性信息，因此在进行工程量统计之前，需要在Revit模型中正确设置和填写构件的属性信息。

另外，对于特殊的构件类别或者属性信息，可能需要在Revit中创建自定义的参数和属性字段，以满足统计需求。

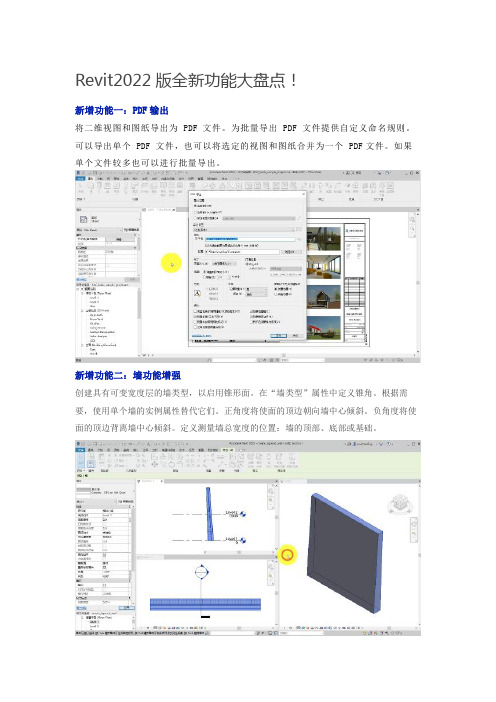

Revit2022版全新功能大盘点！新增功能一：PDF输出将二维视图和图纸导出为 PDF 文件。

为批量导出 PDF 文件提供自定义命名规则。

可以导出单个 PDF 文件，也可以将选定的视图和图纸合并为一个 PDF文件。

如果单个文件较多也可以进行批量导出。

新增功能二：墙功能增强创建具有可变宽度层的墙类型，以启用锥形面。

在“墙类型”属性中定义锥角。

根据需要，使用单个墙的实例属性替代它们。

正角度将使面的顶边朝向墙中心倾斜。

负角度将使面的顶边背离墙中心倾斜。

定义测量墙总宽度的位置：墙的顶部、底部或基础。

在平面视图中使用“可见性和图形替换”来隐藏墙的非核心层。

墙部件的核心边界之间的任何墙层都将保持可见。

在设置为粗略详细程度的视图中，无法隐藏非核心墙层。

新增功能三：关键字明细表中的共享参数在关键字明细表中使用共享参数，以填充和更改模型中图元的属性。

当为该类别创建关键字明细表时，与类别关联的共享实例参数现在将显示为可用字段。

在创建关键字明细表时，还可以将共享参数添加到类别中。

通过在关键字明细表中使用共享参数，可以使用关键字明细表推动族中几何图形或控制的可见性。

在族中使用共享参数，然后在关键字明细表中包含共享参数，以使用关键字明细表控制族几何图形。

新增功能四：改进的Formit互动操作性使用 FormIt 作为开发概念模型的工具，然后在 Revit 中优化设计，而不会丢失数据。

改进的互操作性方便在 Revit 和 FormIt 中处理模型。

应用程序之间共享的几何图形已更新，因此外观更加一致。

新增功能五：链接Rhinocerous® (3DM) 文件将 3DM 文件链接到 Revit 模型，以建立在 Rhino 中开始的工作。

扩展了使用 3DM 文件的功能，以包括链接文件以及导入文件的功能。

如果希望对文件进行更改，请将 3DM 文件链接到 Revit 模型。

文件更新后，该文件以及所做更改可以重新加载到模型中。

revit机电期末总结一、引言Revit是一款由Autodesk公司开发的建筑信息模型（BIM）软件，广泛应用于建筑、机电等行业。

本学期机电课程主要围绕Revit软件的使用进行教学，通过学习Revit的基本功能和技巧，提高了我们的机电设计水平。

本文将对本学期学习的内容进行总结，并分享一些使用Revit进行机电设计的经验。

二、Revit软件基本介绍Revit是一款全面的建筑设计和文档制作工具，它集成了建筑、结构和机电系统的设计功能，通过建立三维模型，实现了协同设计和信息共享。

Revit提供了丰富的工具和功能，包括建筑模型创建、材料和光照设置、图纸展示和数量报告等。

三、Revit机电设计的基本流程1. 创建项目：在使用Revit进行机电设计之前，需要先创建一个项目。

项目包括建筑的各个部分，如建筑外观、结构、机电等，可以根据需要选择合适的模板进行创建。

2. 建筑模型创建：在创建项目后，可以开始建立建筑模型。

使用Revit的建模工具，如墙体、地板、楼梯等，可以快速创建建筑的三维模型。

3. 机电系统设计：在建立好建筑模型后，可以开始进行机电系统的设计。

Revit提供了丰富的机电元件库，包括管道、电缆、风道等，可以直接拖拽到模型中进行布置。

4. 参数设置：在进行机电系统设计时，还需要设置各种参数，如管道的流量、风道的风速等。

通过设置这些参数，可以对机电系统进行分析和优化。

5. 图纸制作：Revit可以自动生成图纸，只需根据需要选择合适的视图和比例，即可生成三维模型的平面图、剖面图、立面图等。

生成的图纸可以直接输出或打印。

四、Revit机电设计的注意事项1. 细心审查模型：在进行机电系统设计时，需要仔细审查模型，确保元件的正确连接和布置。

任何错误或疏忽都可能导致设计的失败。

2. 参数设置合理：在设置各种参数时，需要根据实际情况进行选择和调整。

合理的参数设置可以确保机电系统的正常运行。

3. 使用家族库：Revit提供了丰富的家族库，可以根据需要选择合适的家族进行使用。

Revit注释族是Revit软件中一种非常常用的族类型，它可以用来标注和说明模型的各种细节和特点。

在Revit中，我们经常会遇到有坡度的管道需要进行标注和说明。

而对于这种情况，我们可以通过Revit 注释族来实现，将有坡度的管道两端的底标高表示出来。

下面我将为大家介绍在Revit软件中如何使用注释族来实现这一功能。

1. 创建注释族我们需要在Revit软件中创建一个注释族。

打开Revit软件，进入“族编辑”界面，在“注释”类别中选择“标注”工具，然后在图纸中创建一个新的注释族。

在族编辑界面中，我们可以根据实际需求选择不同的标注方式和样式，设置标注的文字内容和标注线的样式等。

2. 添加注释标注在创建好注释族之后，我们需要将它添加到管道模型中进行标注。

选择管道模型，在属性栏中打开“注释族”选项，选择刚才创建的注释族类型，然后将它拖动至管道两端的底部位置。

此时，注释族将会自动显示管道两端的底标高，这样就实现了对有坡度的管道两端底标高的表示。

3. 调整标注位置在添加注释标注之后，可能会出现标注位置不够理想的情况。

此时，我们可以通过“编辑注释族”工具进入注释族编辑界面，调整标注的文字内容和标注线的样式，使其更加清晰、明了。

我们还可以通过拖拽、旋转等操作，调整标注的位置和方向，以适应不同的管道布局和视图要求。

4. 复制和应用标注在对一个有坡度的管道进行标注后，我们可能需要对多个相似的管道进行同样的标注操作。

此时，我们可以使用Revit软件中的“复制”和“应用”功能，将已经标注好的管道注释族进行复制和应用到其他管道模型上。

这样，就可以大大提高标注的效率和一致性，避免重复的操作和错误的标注内容。

总结起来，通过使用Revit注释族，我们可以很方便地实现对有坡度的管道两端底标高的表示。

这不仅提高了标注的准确性和清晰度，也大大提高了工作效率和模型的可视化效果。

希望以上内容能够对大家在Revit软件中进行有坡度管道标注时有所帮助。

Revit Viewfilter的用法Revit是一款功能强大的BIM（Building Information Modeling）软件，在建筑设计和工程领域得到了广泛的应用。

其中，Revit的Viewfilter功能作为对视图进行过滤和筛选的重要工具，可以帮助用户更好地管理视图，提高工作效率。

本文将就Revit Viewfilter的用法进行全面评估，并探讨其在建筑设计和工程实践中的应用。

1. Revit Viewfilter的基本概念让我们了解一下Revit Viewfilter的基本概念。

在Revit软件中，Viewfilter可以根据特定的规则和条件，对视图中的元素进行过滤和筛选，从而实现对视图的定制化展示。

用户可以通过设置过滤条件，隐藏或显示特定的构件、注释、图形等内容，以便更清晰地展现模型信息。

Viewfilter的灵活性和强大功能，为用户在设计过程中提供了更多的选择和控制权。

2. Revit Viewfilter的使用方法接下来，让我们具体了解一下Revit Viewfilter的使用方法。

在Revit 软件中，用户可以通过“视图属性”对话框，找到“过滤器”选项，并在其中创建和管理视图过滤器。

在创建过滤器时，用户可以设置各种条件、规则和参数，如构件类型、材质、参数数值等，从而实现对视图中元素的筛选和分类。

通过灵活的设置，用户可以实现对视图内容的精准控制，满足不同阶段和需求下的展示要求。

3. Revit Viewfilter的应用场景在建筑设计和工程实践中，Revit Viewfilter的应用场景非常丰富。

在方案设计阶段，设计师可以利用Viewfilter对不同的设计方案进行展示和比较，从而更好地选择最优方案。

在施工图阶段，工程师可以利用Viewfilter对构件进行分类和标注，使施工图更加清晰明了。

Viewfilter还可以应用在模拟表现、构件分析、参数调整等多个方面，发挥着重要的作用。

Revit基础教程添加和编辑屋顶Revit基础教程：添加和编辑屋顶Revit是一款广泛应用于建筑行业的三维建模软件，它提供了强大的建筑信息建模（BIM）功能。

在进行建筑设计和建模时，屋顶是一个十分重要的元素。

本文将为您介绍如何在Revit中添加和编辑屋顶。

一、添加屋顶在Revit中添加屋顶非常简单。

下面是具体步骤：1. 打开Revit软件并创建一个新项目。

2. 在项目浏览器中选择“平面”视图。

3. 在“建筑”选项卡中，选择“墙体”工具。

4. 在绘图区域中，使用墙体工具创建建筑物的外墙。

5. 返回项目浏览器，找到“屋顶”工具。

6. 单击“屋顶”工具，在绘图区域中选择一个合适的平面。

7. 使用鼠标绘制出屋顶的轮廓，根据需要进行调整。

8. 完成屋顶轮廓的绘制后，单击完成按钮。

二、编辑屋顶在Revit中编辑已添加的屋顶同样很简单。

下面是具体步骤：1. 选择已经添加的屋顶。

2. 在属性面板中，您可以编辑屋顶的高度、坡度、材质等参数。

3. 如果您需要修改屋顶的形状，可以选择“编辑屋顶”工具。

4. 在绘图区域中，您可以调整屋顶的边界线和控制点，以改变形状。

5. 如果您需要添加屋顶的剖面或棱线，可以在属性面板中进行设置。

6. 如果您需要更改屋顶的材质和颜色，可以在属性面板中进行编辑。

7. 编辑完成后，点击完成按钮保存您的修改。

三、常见问题及解决方法1. 无法创建屋顶：请确保您已正确设置建筑物的外墙，以便Revit可以根据墙体自动生成屋顶。

2. 屋顶形状无法调整：请检查是否已选中正确的屋顶，然后使用编辑工具进行调整。

3. 屋顶高度错误：请在属性面板中检查并更改屋顶的高度参数。

4. 屋顶材质显示错误：请在属性面板中检查并更改屋顶的材质和颜色设置。

四、总结通过本文的介绍，您已经了解了如何在Revit中添加和编辑屋顶。

添加屋顶只需几个简单的步骤，而编辑屋顶则可以实现对屋顶形状、高度、材质等方面的灵活调整。

熟练掌握这些功能，将有助于您在Revit中创建精确、高效的建筑模型。
