几种POM的物性

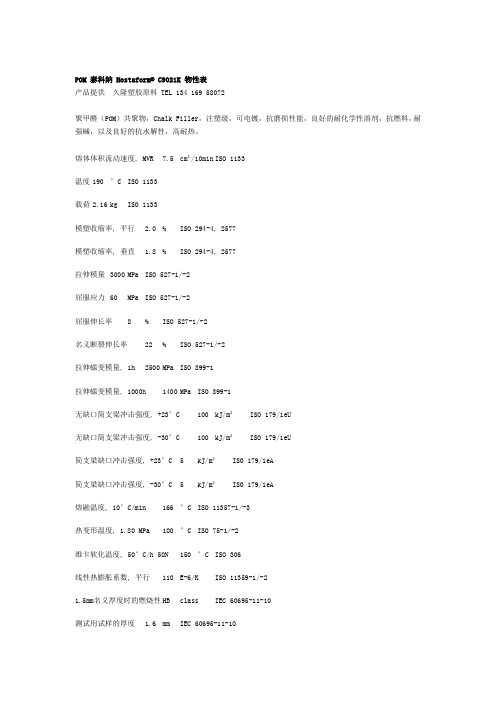

POM泰科纳Hostaform®C9021K物性表产品提供久隆塑胶原料TEL134********聚甲醛（POM）共聚物，Chalk Filler，注塑级，可电镀，抗磨损性能，良好的耐化学性溶剂，抗燃料，耐强碱，以及良好的抗水解性，高耐热。

熔体体积流动速度,MVR7.5cm³/10min ISO1133温度190°C ISO1133载荷2.16kg ISO1133模塑收缩率,平行 2.0%ISO294-4,2577模塑收缩率,垂直 1.8%ISO294-4,2577拉伸模量3000MPa ISO527-1/-2屈服应力60MPa ISO527-1/-2屈服伸长率8%ISO527-1/-2名义断裂伸长率22%ISO527-1/-2拉伸蠕变模量,1h2500MPa ISO899-1拉伸蠕变模量,1000h1400MPa ISO899-1无缺口简支梁冲击强度,+23°C100kJ/m²ISO179/1eU无缺口简支梁冲击强度,-30°C100kJ/m²ISO179/1eU简支梁缺口冲击强度,+23°C5kJ/m²ISO179/1eA简支梁缺口冲击强度,-30°C5kJ/m²ISO179/1eA熔融温度,10°C/min166°C ISO11357-1/-3热变形温度, 1.80MPa100°C ISO75-1/-2维卡软化温度,50°C/h50N150°C ISO306线性热膨胀系数,平行110E-6/K ISO11359-1/-21.5mm名义厚度时的燃烧性HB class IEC60695-11-10测试用试样的厚度 1.6mm IEC60695-11-10相对介电常数.,100Hz 4.2-IEC60250相对介电常数.,1MHz 4.2-IEC60250介质损耗因子,100Hz25E-4IEC60250介质损耗因子,1MHz60E-4IEC60250体积电阻率1E12Ohm*m IEC60093表面电阻率1E14Ohm IEC60093介电强度35kV/mm IEC60243-1相对漏电起痕指数600-IEC60112吸水性0.65%类似ISO62吸湿性0.2%类似ISO62密度1440kg/m³ISO1183ISO试样制备条件.9990-ISO....-2注塑,熔体温度205°C ISO294注塑,模具温度90°C ISO10724注塑,注射速度200mm/s ISO294注塑,保压压力90MPa ISO294。

POM聚甲醛知识大全1POM（聚甲醛）聚甲醛学名聚氧化聚甲醛（简称POM），又称赛钢、特钢。

它是以甲醛等为原料聚合所得。

POM-H（聚甲醛均聚物），POM-C（聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。

具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。

聚甲醛是一种无侧链高密度结晶性聚合物，具有优异的综合性能。

聚甲醛是一种表面光滑，有光泽的硬而致密的材料，淡黄或白色，可在-40- 100°C温度范围内长期使用。

它的耐磨性和自润滑性也比绝大多数工程塑料优越，又有良好的耐油，耐过氧化物性能。

很不耐酸，不耐强碱和不耐紫外线的辐射。

(加入UV剂，能大大提高其耐紫外线等级）1物理性质 POM塑胶聚甲醛塑料是继尼龙之后发展的又一优良树脂品种，具有优良的综合性能。

聚甲醛有着良好的耐溶剂、耐油类、耐弱酸、弱碱等性能。

聚甲醛有着很高的硬度和钢性，具有高度抗蠕变和应力松弛能力，优良的耐磨性，自润滑性，耐疲劳性聚甲醛是一种没有侧链、高密度、高结晶性的线型聚合物，具有优异的综合性能。

聚甲醛的拉伸强度可达70MPa，可在104℃下长期使用，脆化温度为-40℃，吸水性较小。

但聚甲醛的热稳定性较差，耐候性较差，长期在大气中曝晒会老化。

聚甲醛的力学性能相当好，它具有较高的强度的弹性模量，摩擦系数小，耐磨性能好。

聚甲醛还具有高度抗蠕变和应力松弛的能力。

聚甲醛尺寸稳定性好，吸水率很小，所以吸水率对其力学性能的影响可以不予考虑。

聚甲醛有较好的介电性能，在很宽的频率和温度范围内，它的介电常数和介质损耗角正切值变化很小。

聚甲醛的耐热性较差，在成型温度下易降解放出皿醛，一般在造粒时加入稳定剂。

若不受力，聚甲醛可在140℃下短期使用，其长期使用温度为85℃。

聚甲醛耐气候性较差，经大气老化后，一般性能均有所下降。

但它的化学稳定性非常优越，特别是对有机溶剂，其尺寸变化和力学性能的降低都很少。

但对强酸和强氧化剂如硝酸、硫酸等耐蚀性很差。

聚甲醛POM特性聚甲醛POM 学名"聚氧化亚甲基".（又称赛钢、特灵）POM依结构不同可分为均聚甲醛(POM-H)和共聚甲醛(POM-K)两种。

1. 外观:POM的外观为淡黄色或白色半透明或不透明的粉料或粒料，硬而质密、与象牙相似，制品表面光滑并有光泽，2.燃烧性:易燃，离火后能继续燃烧，其氧指数仅为14~16，火焰上端为黄色、下端为蓝色，熔融落滴，有刺激性甲醛味和鱼腥味。

需注意，具有毒性。

3.透气性:POM的透气性小，仅为PE的几分之一。

4.收缩率:POM的高结晶程度导致它有相当高的收缩率，可高达到2%~3.5%。

5.力学性:POM的力学性能相当好，具有较高的弹性模量，摩擦系数低而稳定，耐磨性能好，自润滑性好。

有很高的硬度和刚度。

与金属十分接近。

尺寸稳定性好，吸水率很小，耐多次重复冲击，强度变化小。

其抗张强度和模量已接近钢材。

疲劳强度好。

是热塑性材料中耐疲劳性最为优越的品种。

能耐一百万次以上反复负荷作用。

具有高度抗蠕变和应力松驰能力。

力学性能随温度变化小，共聚比均聚稍大一些。

6.耐热性:POM的耐热性较差，在成型温度下易降解放出皿醛，一般在造粒时加入稳定剂。

具有较高的热变形温度，均聚为136℃，共聚为110℃。

在220℃以上分解，产生甲醛气体，可在140℃下短期使用,长期使用温度为-40～100℃。

7.耐气候性:POM耐气候性较差，长期在大气中曝晒会老化，长期在紫外光作用下，力学性能下降，表面发生粉化和龟裂。

室外应用要添加稳定剂。

8.化学性:POM耐药品性强，耐有机溶剂、油类、弱酸、弱碱，除了强酸、酚{TodayHot}类和有机卤化物外，对其他化学品稳定，在所有的工程塑料中聚甲醛耐有机溶剂和耐油性十分突出。

其色母的制作，也远比一般树脂苛刻。

聚甲醛因其结晶性，不能够用染料着色。

9. 电学性:POM的电绝缘性较好，几乎不受温度和湿度的影响；耐电弧性极好，并可在高温下保持。

一.优点:尺寸稳定性好，价格便宜，表面硬度高而且表面致密，能耐一般化学药品和溶剂，电性能好。

POM检验报告POM是聚甲醛的英文缩写，它是一种极具机械性能的工程塑料，具有较好的耐热性、耐磨性、耐腐蚀性和介电性，广泛应用于电气、汽车、机械等领域。

POM是通过对甲醛进行聚合而得到的高分子化合物，其分子结构中含有大量的甲醛基团。

为了对POM材质的性能进行全面评估，可以采用杜邦分析法，也称为杜邦材质分析法。

该方法是根据杜邦材料报告指导文件，通过对材料的物理、热学和力学性能进行测试和分析，得出综合评价。

首先，对POM材质进行物理性能测试。

物理性能主要包括密度、吸湿性、硬度和电性能等。

本次测试结果显示，POM材质的密度为1.41 g/cm³，吸湿性为0.2%，硬度为85 Shore D。

在电性能测试中，POM材质的导电性能为绝缘体，具有良好的电绝缘性能，适用于电气领域的应用。

其次，进行热学性能测试。

热学性能测试主要包括热变形温度、热导率和热膨胀系数等指标。

本次测试显示，POM材质的热变形温度为170℃，热导率为0.29W/(m·K)，热膨胀系数为85×10^-6K^-1、这些数据表明POM材质具有较高的热稳定性和较低的热膨胀性能，适用于高温和高压环境下的应用。

最后，进行力学性能测试。

力学性能测试主要包括拉伸强度、弯曲强度和冲击强度等。

通过本次测试，发现POM材质的拉伸强度为70MPa，弯曲强度为110MPa，冲击强度为5kJ/m²。

这些数据表明POM材质具有较高的强度和韧性，能够承受较大的外部力。

综上所述，POM材质在物理、热学和力学性能上表现出较好的性能。

然而，需要注意的是，由于POM材质具有一定的吸湿性，应在使用和存储过程中严格控制其湿度。

此外，在高温环境下，POM材质的力学性能可能会有所下降，因此需要进行适当的温度控制。

在实际应用中，根据具体的产品要求和使用环境，可以选择POM材质的不同牌号。

通过杜邦材质分析法，可以根据测试结果对POM材质进行综合评价，从而选择最适合的材料。

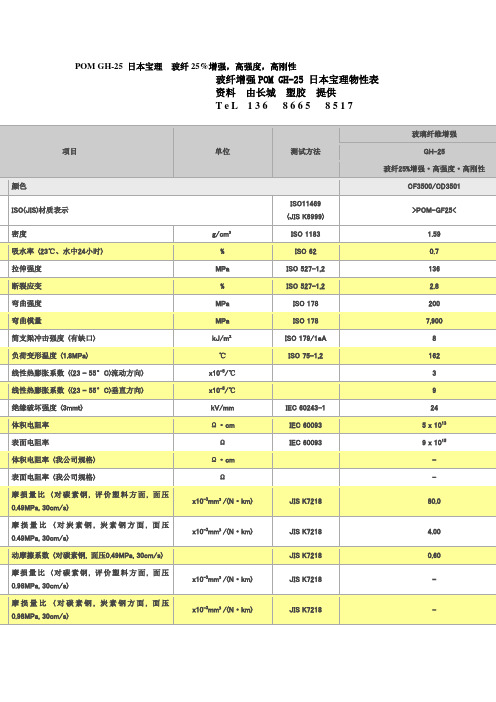

POM GH-25 日本宝理玻纤25%增强，高强度，高刚性玻纤增强POM GH-25 日本宝理物性表资料由长城塑胶提供T e L 1 3 6 8 6 6 5 8 5 1 7项目单位测试方法玻璃纤维增强GH-25玻纤25%增强·高强度·高刚性颜色CF3500/CD3501ISO(JIS)材质表示ISO11469(JIS K6999)>POM-GF25<密度g/cm³ISO 1183 1.59 吸水率(23℃、水中24小时) % ISO 62 0.7 拉伸强度MPa ISO 527-1,2 136 断裂应变% ISO 527-1,2 2.8 弯曲强度MPa ISO 178 200 弯曲模量MPa ISO 178 7,900 简支梁冲击强度(有缺口) kJ/m²ISO 179/1eA 8 负荷变形温度(1.8MPa) ℃ISO 75-1,2 162 线性热膨胀系数((23 - 55°C)流动方向) x10-5/℃ 3 线性热膨胀系数((23 - 55°C)垂直方向) x10-5/℃9 绝缘破坏强度(3mmt) kV/mm IEC 60243-1 24 体积电阻率Ω·cm IEC 60093 5 x 1013表面电阻率ΩIEC 60093 9 x 1015体积电阻率(我公司规格) Ω·cm - 表面电阻率(我公司规格) Ω- 摩损量比(对碳素钢, 评价塑料方面, 面压0.49MPa, 30cm/s)x10-3mm³/(N·km) JIS K7218 80.0 摩损量比(对炭素钢, 炭素钢方面, 面压0.49MPa, 30cm/s)x10-3mm³/(N·km) JIS K7218 4.00 动摩擦系数(对碳素钢, 面压0.49MPa, 30cm/s) JIS K7218 0.60 摩损量比(对碳素钢, 评价塑料方面, 面压0.98MPa, 30cm/s)x10-3mm³/(N·km) JIS K7218 - 摩损量比(对碳素钢, 炭素钢方面, 面压0.98MPa, 30cm/s)x10-3mm³/(N·km) JIS K7218 -动摩擦系数(对碳素钢, 面压0.98MPa, 30cm/s) JIS K7218 -摩损量比(对M90-44, 评价塑料方面, 面压x10-3mm³/(N·km) JIS K7218 3.0 0.06MPa, 15cm/s)摩损量比(对M90-44, M90-44方面, 面压x10-3mm³/(N·km) JIS K7218 100.0 0.06MPa, 15cm/s)动摩擦系数(对M90-44, 面压0.06MPa, 15cm/s) JIS K7218 0.37阻燃性UL94 HBＵＬ发行的黄卡E45034 POM CH-10 日本宝理导电性塑料，耐摩擦磨耗，碳纤维增强10%POM CH-15 日本宝理导电性塑料，耐摩擦磨耗，碳纤维增强15%POM CH-20 日本宝理导电性塑料，耐摩擦磨耗，碳纤维增强20%POM A W-01 日本宝理滑动性塑料，特殊润滑剂，高性能高滑动性POM CP15X 日本宝理抗蠕变塑料，良好的抗蠕变性能POM ES-5 日本宝理导电性塑料，防静电POM EB-08 日本宝理导电性塑料，防静电POM EB-10 日本宝理导电性塑料，防静电POM EW-02 日本宝理导电性塑料，防静电POM GH-25 日本宝理玻纤25%增强，高强度，高刚性POM GH-25D日本宝理玻纤25%增强，高流动性，高强度，高刚性。

pom是什么材料
POM是什么材料。

POM，全称聚甲醛，又称为聚甲醛醚，是一种常见的工程塑料材料。

它具有优异的物理性能和化学性能，被广泛应用于机械零部件、汽车零部件、电子电器、医疗器械等领域。

那么，POM究竟是什么材料呢？接下来，我们将从POM的特性、用途和加工工艺等方面来介绍一下。

首先，POM具有优异的物理性能。

它具有高硬度、高刚性、良好的耐磨性和耐腐蚀性，同时还具有较好的抗张强度和抗冲击性。

这些优异的物理性能使得POM成为一种理想的工程塑料材料，能够满足各种复杂工程应用的需求。

其次，POM具有良好的化学性能。

它具有优异的耐热性和耐溶剂性，能够在较高温度下保持稳定的性能，同时也能够抵抗多种化学物质的侵蚀。

这使得POM 在汽车、电子电器等领域得到广泛应用，成为这些领域中不可或缺的材料。

除此之外，POM还具有良好的加工性能。

它可以通过注塑、挤出、压延等多种加工工艺进行加工，能够制成各种复杂的零部件。

同时，POM还可以进行表面处理，如喷涂、镀层等，以满足不同应用对外观和性能的要求。

总的来说，POM是一种优异的工程塑料材料，具有优异的物理性能和化学性能，能够满足各种复杂工程应用的需求。

它在机械、汽车、电子电器、医疗器械等领域得到广泛应用，成为这些领域中不可或缺的材料。

综上所述，POM是一种非常重要的工程塑料材料，具有优异的物理性能和化学性能，能够满足各种复杂工程应用的需求。

它在各种领域得到广泛应用，对于现代工业的发展起到了重要的推动作用。

希望本文对POM的介绍能够帮助大家更加深入地了解这种重要的工程塑料材料。

POM聚甲醛塑料和pps聚苯硫醚塑料的表面及附着聚甲醛塑料的基本资料：聚甲醛（简称POM）又称赛钢、特钢。

它是以甲醛等为原料聚合所得。

POM-H（聚甲醛均聚物），POM-K（聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。

具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。

聚甲醛是一种没有没有侧链，高密度，高结晶性的线性聚合物，具有优异的综合性能。

聚甲醛是一种表面光滑，有光泽的硬而致密的材料，淡黄或白色，可在-40- 100°C温度范围内长期使用。

它的耐磨性和自润滑性也比绝大多数工程塑料优越，又有良好的耐油，耐过氧化物性能。

很不耐酸，不耐强碱和不耐紫外线的辐射。

物理性质聚甲醛的拉伸强度达70MPa，吸水性小，尺寸稳定，有光泽，这些性能都比尼龙好，聚甲醛为高度结晶的树脂，在热塑性树脂中是最坚韧的。

具抗热强度，弯曲强度，耐疲劳性强度均高，耐磨性和电性能优良。

聚甲醛的性能:性能数值比重 1.43熔点175°C伸强度（屈服）70MPa伸长率（屈服）15%（断裂）15%冲击强度（无缺口）108KJ/m2（带缺口）7.6KJ/m2应用范围POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。

当温度超过一定限度或熔体受热时间过长，会引起分解。

POM具有较好的综合性能，在热塑性塑料中是最坚硬的，是塑料材料中力学性能最接近金属的品种之一，其抗张强度、弯曲强度、耐疲劳强度，耐磨性和电性都十分优良，可在-40度--100度之间长期使用。

化学性质按分子链结构不同，聚甲醛可分为均聚甲醛和共聚甲醛，前者密度、结晶度、熔点都高，但是热稳定性差，加工温度窄（10度），对酸堿的稳定性略低；后者密度、结晶度、熔点较低，但热稳定性好，不易分解，加工温度宽（50度）不足之处在于：由受强酸腐蚀，耐侯差，粘合性差，热分解与软化温度接近，限氧指数小。

它们广泛用于汽车工业，电子电器，机械设备等。

还可以做水龙头、框窗、洗漱盆。

张玉龙，蔡志勇工.程塑料牌号手册. 化学工业出版社，北京，2006 1、基本特征聚甲醛（polycxymethylene, 简称POM）是一种没有侧链的高密度、高结晶性的线型聚合物，分均聚型和共聚型两类。

具有良好的综合性能，突出的优良耐疲劳性和蠕变性，良好的电性能等。

1.1 力学性能聚甲醛分子链主要由C—O键构成。

C—O键的键能（359.8J/mol）比C—C键的键能（347.3J/mol)大，C—O键的键长（0.143mm）比C—C键的键长（0.154mm）短，POM沿分子链方向的原子密集度大，结晶度高，而在共聚和均聚两种树脂之中，不含C —C键的均聚树脂也就因些具有更高的相对结晶度达75%~85%。

共聚则为70%~75%。

由于聚甲醛是一种高结晶性聚合物，具有较高的弹性模量，很高的硬度和刚度，可以在-40~100℃长期工作。

而且耐多次重复冲击，强度变化很小。

不但能在反复的冲击负荷下保持较高的冲击强度，同时强度值较少受温度和温度变化的影响。

键能大，分子的内聚能高，所以POM耐磨性好。

未结晶部分集结在球晶的表面，而非结晶部分的玻璃化温度为-50℃，极为柔软，且具有润滑作用，从而减低了摩擦和磨耗。

聚甲醛不但能长时间工作于要求低摩擦和耐磨耗的环境，其自滋润特性更为无油环境或容易发生早期断油的工作环境下摩擦副材料的选择提供了独特的价值。

在这个问题上，它不是作为传统材料的替代材料，而是作为摩擦副材料的一种较新的选择进入各个领域。

聚甲醛是热塑性材料中耐疲劳性最为优越的品种。

其抗疲劳性主要取决于温度、负荷改变的频率和加工制品中的应变点，因此特别适合受外力反复作用的齿轮类制品和持续振动下的部件。

蠕变是塑料普遍现象，蠕变小是聚甲醛的特点。

在较宽的温度范围内，它能在负荷下，长时间保持重要的机械强度指标水平——大致维持在非铁（有色）金属的强度水平。

抗蠕变和抗疲劳同时都比较好，这是聚甲醛十分宝贵的特点。

在同档次工程塑料中间，没有能替代者。

聚甲醛POM是一种坚韧有弹性的材料，即使在低温下仍有很好的抗蠕变特性、几何稳定性和抗冲击特性。

POM既有均聚物材料也有共聚物材料。

均聚物材料具有很好的延展强度、抗疲劳强度，但不易于加工。

共聚物材料有很好的热稳定性、化学稳定性并且易于加工。

无论均聚物材料还是共聚物材料，都是结晶性材料并且不易吸收水分。

POM 的高结晶程度导致它有相当高的收缩率，可高达到2%~3.5%。

对于各种不同的增强型材料有不同的收缩率聚甲醛学名聚氧化次甲基，英文名称Polyoxymethylenes或者Polyacetal(简称POM)，是分子主链中含有[-CH2-O-]链节的线型高分子化合物，为乳白色不透明结晶性线性热塑性树脂聚甲醛是一种没有侧基、高密度、高结晶的线型聚合物，具有优异的综合性能。

它是继尼龙之后发展的优良树脂品种，分子结构规整和结晶性使其物理机械性能十分优异，有金属塑料之称。

按其分子链中化学结构的不同可以分为均聚甲醛和共聚甲醛两种。

分子式：结构式：均聚甲醛：—[CH2O]n—共聚甲醛：-[CH2O]n-[CH2O-CH2-CH2]m- (n>m)均聚甲醛和共聚甲醛均聚甲醛结晶度高，机械强度、刚性、热变形温度等比共聚甲醛好，共聚甲醛熔点低，热稳定性，耐化学腐蚀性，流动特性，加工性均优于均聚甲醛，新开发的产品为超高流动（快速成型），耐冲击和降低模具沉积牌号，也有无机填充，增强牌号。

两者的重要区别是：均聚甲醛密度、结晶度、熔点都高，但是热稳定性差，加工温度范围窄(约10℃)，对酸碱稳定性略低；共聚甲醛密度、结晶度、熔点、强度都较低，但是热稳定性好，不容易分解，加工温度范围宽(50℃),对酸碱的稳定性较好。

聚甲醛是本世纪60年代问世的新型热塑性工程塑料，它的发展极其迅速，目前已经成为工程塑料家族中举足轻重的一员。

聚甲醛的原料是甲醛，可以从化肥生产中的废气一氧化碳与氢先合成得到甲醇，再经过氧化而制得甲醛。

甲醛经过缩聚或者离子型聚合得到聚甲醛。
