车身尺寸控制方法车身尺寸控制方法汽车车身尺寸控制是汽车生产的重要质量控制项目，也是一个系统工程，其控制能力综合反映了一个企业的产品开发和质量控制水平，因此是汽车制造企业的关注焦点。
江铃全顺工厂结合自身产品的特点，通过不断地总结和探索找到了一个适合自己的车身尺寸控制方法，即抓住根本，控制车身的变差源。
汽车制造四大工艺中冲压和焊接是基础，是整车质量的保证。
在冲压焊装的前期工艺规划中，零件模具和车身焊接夹具以及生产线的设计又是车身尺寸控制的关键环节。
设计工装模夹具时，不仅要考虑生产纲领，还必须要熟悉产品结构，了解钣金件变形特点，掌握冲压、涂装以及总装工艺的诸多要求，通晓零部件装配精度及公差分配。
只有做到这些，才能对模夹具进行全方位的设计，满足生产制造要求，达到车身尺寸质量要求。
下面结合全顺工厂的经验谈谈车身尺寸的控制方法。
图1 车身尺寸变差鱼骨分析变差的来源由于所有制造过程在人员、机器、材料、方法、环境以及测量方面都存在变动因素(如图1所示),所以车身尺寸的变差不可避免，在制造上也就有了公差的概念，公差的大小、过程能力的高低取决于控制变差能力的大小，这也具体反映了车身制造的质量水平。
经历过多次新产品开发流程，我们总结了6方面造成车身尺寸变差的权重：材料占45%，机器占30%，人员和方法占20%，环境和测量占5%。
冲压件在投产阶段对车身尺寸影响非常大，具体如表1所示。
控制变差源在车身开发阶段，有4个阶段会对车身尺寸产生较大影响，分别为产品设计、工艺开发、试生产及批量生产，各阶段产生的影响程度和侧重点不同。
要控制变差源，开发阶段控制占70%，过程控制占30%。
在开发阶段，产品设计和工艺开发尤为重要。
首先，要建立车身统一基准系统，用于统一从冲压件、零件检具、焊接总成、白车身装配，到总装装配的主定位基准原则，建立MCP(Master Control Point)清单，便于冲压、焊接、总装工艺在开发定位工装时协调一致，避免因工序定位选择不同而产生偏差。

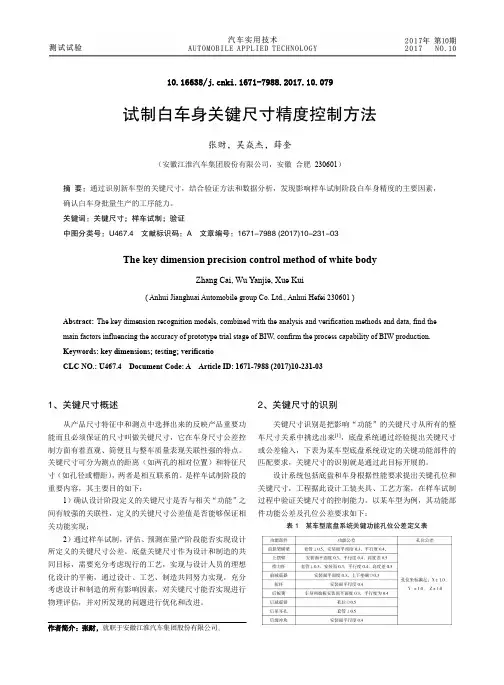

10.16638/ki.1671-7988.2017.10.079试制白车身关键尺寸精度控制方法张财，吴焱杰，薛奎（安徽江淮汽车集团股份有限公司，安徽合肥230601）摘要：通过识别新车型的关键尺寸，结合验证方法和数据分析，发现影响样车试制阶段白车身精度的主要因素，确认白车身批量生产的工序能力。
关键词：关键尺寸；样车试制；验证中图分类号：U467.4 文献标识码：A 文章编号：1671-7988 (2017)10-231-03The key dimension precision control method of white bodyZhang Cai, Wu Yanjie, Xue Kui( Anhui Jianghuai Automobile group Co. Ltd., Anhui Hefei 230601 )Abstract:The key dimension recognition models, combined with the analysis and verification methods and data, find the main factors influencing the accuracy of prototype trial stage of BIW, confirm the process capability of BIW production. Keywords: key dimensions; testing; verificatioCLC NO.: U467.4 Document Code: A Article ID: 1671-7988 (2017)10-231-031、关键尺寸概述从产品尺寸特征中和测点中选择出来的反映产品重要功能而且必须保证的尺寸叫做关键尺寸，它在车身尺寸公差控制方面有着直观、简便且与整车质量表现关联性强的特点。
关键尺寸可分为测点的距离（如两孔的相对位置）和特征尺寸（如孔径或槽距），两者是相互联系的。

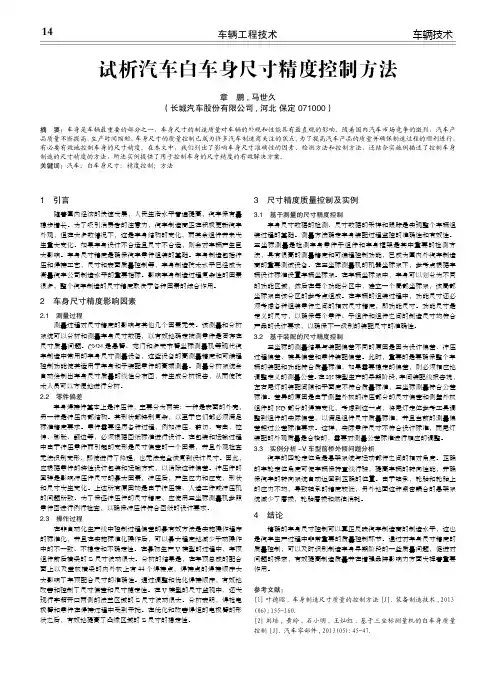

车辆工程技术14车辆技术1 引言 随着国内经济的快速发展，人民生活水平普遍提高，汽车保有量稳步增长。
为了吸引消费者的注意力，汽车制造商正在积极更新汽车外观，但在大多数情况下，这是车身结构的变化，而其余组件并未发生重大变化。
如果车身设计不合适且尺寸不合适，则会对车辆产生巨大影响。
车身尺寸精度是确保汽车零件组装的基础。
车身制造包括冲压和焊接工艺，尺寸和表面质量控制等，车身制造技术水平已经成为衡量汽车公司制造水平的重要指标。
影响车身制造过程复杂性的因素很多，整个汽车制造的尺寸精度取决于各种因素的综合作用。
2 车身尺寸精度影响因素2.1 测量过程 测量过程对尺寸精度的影响与其他几个因素无关。
该测量和分析系统可以分析和测量车身尺寸数据，以有效地确定被测零件是否存在尺寸质量问题。
CMM是悬臂、龙门和多关节臂坐标测量机等现代汽车制造中常用的车身尺寸测量设备，这些设备的高测量精度和可编程控制功能使其适用于车身和子装配零件的高频测量。
测量分析系统会自动绘制出车身尺寸质量的线性分布图，并生成分析报告，从而使技术人员可以方便地进行分析。
2.2 零件偏差 车身焊接件基本上是冲压件，主要分为两类：一种是表面的外壳，另一种是冲压内部结构。
其形状都特别复杂，以至于它们都必须满足标准精度要求。
零件需要经历各种过程，例如冲压、剪切、弯曲、拉伸、膨胀、翻边等，必须根据图纸标准进行设计。
在包装和运输过程中由于冲压零件而引起的变形是尺寸偏差的一个因素，并且外观检查无法识别变形，即使进行了修理，也无法完全恢复到设计尺寸。
因此，应根据零件的特性设计包装和运输方式，以消除这种偏差。
冲压件的回弹是影响冲压件尺寸的最大因素，冲压后，产生应力和应变，形状和尺寸发生变化。
上述所有原因均是由于冲压模、人造工件或冲压机的问题所致。
为了保证冲压件的尺寸精度，应使用三坐标测量机参照零件图进行例行检查，以确保冲压件符合图纸的设计要求。
2.3 操作过程 在非自动化生产线中控制过程偏差的最有效方法是实施操作程序的标准化，并且在实施标准化操作后，可以最大程度地减少手动操作中的不一致、不稳定和不确定性。

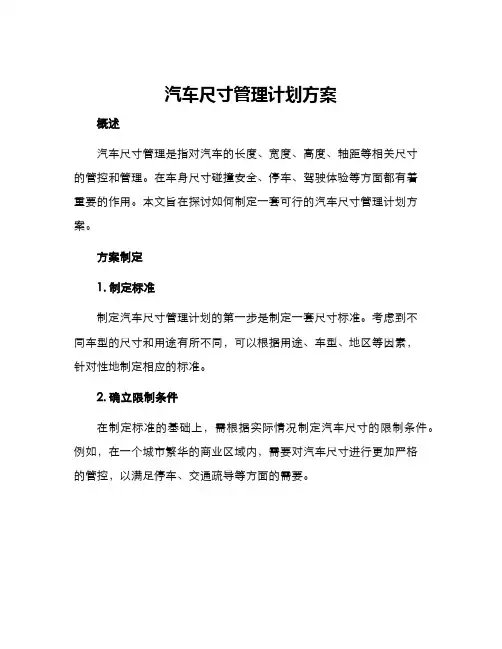

汽车尺寸管理计划方案概述汽车尺寸管理是指对汽车的长度、宽度、高度、轴距等相关尺寸的管控和管理。
