下载文档原格式
金刚石材料基本概念：金刚石就是我们常说的钻石（钻石是它的俗称），它是一种由纯碳组成的矿物。
金刚石的化学式 NC----N个C,金刚石是原子晶体,一块金刚石是一个巨分子,N个C的聚合体.只能用它的结构式表示.代表材料：天然单晶金刚石，人造单晶金刚石，人造聚金刚石，CVD金刚石膜1、天然单晶金刚石天然单晶金刚石是一种各向异性的单晶体。
硬度达HV9000-10000，是自然界中最硬的物质。
这种材料耐磨性极好，制成刀具在切削中可长时间保持尺寸的稳定，故而有很长的刀具寿命。
天然金刚石刀具刃口可以加工到极其锋利。
可用于制作眼科和神经外科手术刀；可用于加工隐形眼镜的曲面；可用于金刚石手术刀切割光导玻璃纤维；用于加工黄金、白金首饰的花纹；最重要的用途在于高速超精加工有色金属及其合金。
如铝、黄金、巴氏合金、铍铜、紫铜等。
用天然金刚石制作的超精加工刀具其刀尖圆弧部分在400倍显微镜下观察无缺陷，用于加工铝合金多面体反射镜、无氧铜激光反射镜、陀螺仪、录像机磁鼓等。
表现粗糙度可达到Ra(0.01-0.025)μm。
天然金刚石材料韧性很差，抗弯强度很低，仅为(0.2-0.5)Gpa。
热稳定性差，温度达到700℃-800℃时就会失去硬度。
温度再高就会碳化。
另外，它与铁的亲和力很强，一般不适于加工钢铁。
2、人造单晶金刚石人造单晶金刚石作为刀具材料，市场上能买到的目前有戴比尔斯(DE-BEERS)生产的工业级单晶金刚石材料。
这种材料硬度略逊于天然金刚石。
其它性能都与天然金刚石不相上下。
由于经过人工制造，其解理方向和尺寸变得可控和统一。
人造单晶金刚石刀具随着高温高压技术的发展，人造单晶金刚石最大尺寸已经可以做到8mm。
由于这种材料有相对较好的一致性和较低的价格，所以受到广泛的注意。
作为替代天然金刚石的新材料，人造单晶金刚石的应用将会有大的发展。
3、人造聚晶金刚石人造聚晶金刚石(PCD)是在高温高压下将金刚石微粉加溶剂聚合而成的多晶体材料。
正常的失效形式。
由于唇边的出现，容易使单位面积的切削力增大，而形成自锐效应。
自锐效应有利于保持钻头的有效切削能力。
2、微断屑微断屑的具体表现为金刚石片近似地沿切削方向形成微尺度的片状断裂，微断屑常常在钻头工作一定时间之后发生，由于钻头工作时，承受的负荷的交替变化以及表面局部的高温与冷却的交替，同时承受机械疲劳与冷热疲劳的作用，到达一定程度之后就会导致裂纹的产生，继而会扩展导致微断屑断裂。
3、宏观破裂表现为大尺寸的金刚石层的破断，钻头在钻进过程中会有很多情况，在遇到硬质岩石或者岩层岩性变化很大的时候，钻头容易受到较大的冲击负荷，其中尤其是PDC切削齿与岩石接触面较小时，容易造成切削齿在短时间内承受超负荷而导致发生大尺度的宏观破裂，导致钻头的报废.通过研究和总结我们可以得出，不止以上原因，当井底刚性物比如破损的钻头等没有及时清理的情况下，也会造成工作中的钻头受到冲击，使钻头发生宏观断裂. 通过研究我们得出，在工作中保持稳定的钻压，钻速，尽力避免大的冲击，也是减少发生宏观破裂的措施.4、剥离由于钻头是由不同的材料构成，一旦金刚石层与碳化钨基托的粘接破坏就容易造成剥离. 剥离现象出现之后就会使刃口不复存在之后失去切削能力。
在切削过程中，切削齿因磨擦热而逐渐升温，当温度达到一定程度之后可能会由于钻头因振动等短时脱离又与岩层接触时，瞬间被泥浆冷却，在巨大的温差瞬变中，由于PDC各层间热膨胀系数的差异，造成极大的内应力，一旦其超过粘结层结合强度时就会导致剥离现象的出现.通过剥离的产生机理，我们可以从材料制造过程中就提高各层间的结合力来预防剥离，同时可以采用改善材料间的热胀系数的匹配，避免冲击载荷发生等.5、热龟裂热龟裂具体表现为PDC材料表面形成一定深度的网状龟裂纹，它是冷热应力的交变作用的结果，在WC 基托层及金刚石层均会发生热龟裂.，尤其是材料表面，由于材料表面冷热应力最高，由此可以推断得出，热龟裂的产生机理，首先要形成大面积的磨损平面而产生足够的热量，接着才会在多次冷热循环中，因热应力足够大导致材料表面热龟裂的发生。

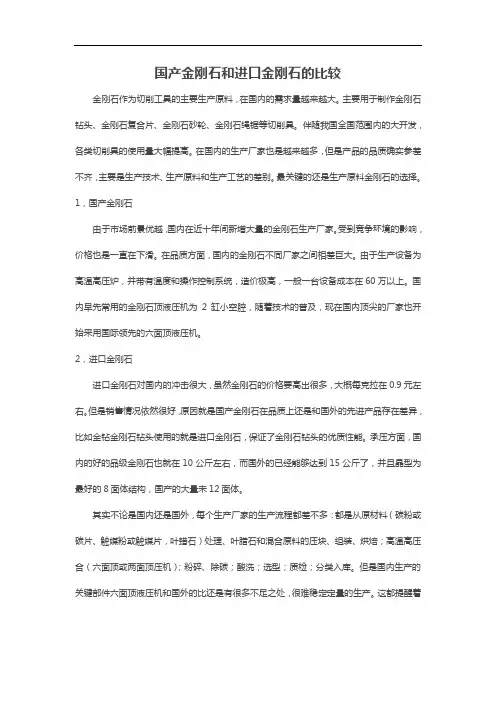

国产金刚石和进口金刚石的比较金刚石作为切削工具的主要生产原料，在国内的需求量越来越大。
主要用于制作金刚石钻头、金刚石复合片、金刚石砂轮、金刚石绳锯等切削具。
伴随我国全国范围内的大开发，各类切削具的使用量大幅提高。
在国内的生产厂家也是越来越多，但是产品的品质确实参差不齐，主要是生产技术、生产原料和生产工艺的差别。
最关键的还是生产原料金刚石的选择。
1，国产金刚石由于市场前景优越，国内在近十年间新增大量的金刚石生产厂家。
受到竞争环境的影响，价格也是一直在下滑。
在品质方面，国内的金刚石不同厂家之间相差巨大。
由于生产设备为高温高压炉，并带有温度和操作控制系统，造价极高，一般一台设备成本在60万以上。
国内早先常用的金刚石顶液压机为2缸小空腔，随着技术的普及，现在国内顶尖的厂家也开始采用国际领先的六面顶液压机。
2，进口金刚石进口金刚石对国内的冲击很大，虽然金刚石的价格要高出很多，大概每克拉在0.9元左右。
但是销售情况依然很好，原因就是国产金刚石在品质上还是和国外的先进产品存在差异，比如金钻金刚石钻头使用的就是进口金刚石，保证了金刚石钻头的优质性能。
承压方面，国内的好的品级金刚石也就在10公斤左右，而国外的已经能够达到15公斤了，并且晶型为最好的8面体结构，国产的大量未12面体。
其实不论是国内还是国外，每个生产厂家的生产流程都差不多：都是从原材料（碳粉或碳片、触媒粉或触媒片，叶蜡石）处理、叶腊石和混合原料的压块、组装、烘焙；高温高压合（六面顶或两面顶压机）；粉碎、除碳；酸洗；选型；质检；分类入库。
但是国内生产的关键部件六面顶液压机和国外的比还是有很多不足之处，很难稳定定量的生产。
这都提醒着我们，科学技术才是第一生产力，只有着力提高我们的制造业水平才能改善产品的质量，才能和国际领先水平竞争。
人造金刚石特性及其制造方法简介
金刚石是自然界最坚硬的物质，摩氏硬度10，显微硬度
10000kg/mm2，显微硬度比石英高1000倍，比刚玉高150倍。
它的形成和发现极为不易，它是碳在地球深部高温高压的特殊条件下历经亿万年转化而成的，由于地壳的运动，它们从地球的深处来到地表，蕴藏在金伯利岩中，从而被人类发现和开采。
虽然人类可以生产出人造金刚石，但质量大小还不及天然金刚石。
人造金刚石在工业中应用十分广泛，可用于切削、磨削、钻探；由于导热率高、电绝缘性好，可作为半导体装置的散热板；它有优良的透光性和耐腐蚀性，在电子工业中也得到广泛应用。
人造金刚石制造方法有许多种，具有代表性的几种分类参考下图：
静压触媒法是国内外工业生产上应用最为广泛的方法，人造金刚石的绝大部分(约90%)都是用这种方法生产的。
爆炸法在某些国家被应用于金刚石微粉的生产，产量占很小。
CVD薄膜生长法近年来开始了工业应用。
其它一些方法，目前都还处于试验研究阶段。
静压法，又称静态超高压高温合成法。
静压触媒法是指在金刚石热力学稳定的条件下，在恒定的超高压高温和触媒参与的条件下合成金刚石的方法。
就是以石墨为原料，以过渡金属或合金作触媒，用液压机产生恒定高压，以直流或交流电通过石墨产生持续高温，使石墨转化成金刚石。
转化条件一般为5~7GPa，l300~1700℃。
这个方法就是传统的高压高温合成法，至今已有40多年的历史了。
现在它还在继续发展和完善中，国内外都在致力于高压设备和加热方法的改进以及碳素原料和合金触媒的研究。
静压触媒法合成金刚石的工艺程序大致分为以下三个阶段：。
金刚石（Diamond）的加工方法主要包括但不限于以下几种：
1. 直接制造法：
- 高温高压法（HPHT）: 通过模拟地球深处的极端条件，将石墨等碳质原料在高压（5-10GPa）和高温（1100-3000°C）下直接转化为金刚石。
此方法形成的金刚石通常为微米级别的多晶粉末，也可通过优化工艺制得单晶金刚石。
2. 外延生长法：
- 化学气相沉积法（CVD）: CVD技术是在较低的压力下，利用含有碳源（如甲烷、乙醇等）的气体在特定的温度和气氛中分解，并在固体基底（如金属或现有金刚石晶种）上一层层生长出金刚石薄膜或单晶金刚石。
这种技术可以生产出高品质的大面积单晶金刚石薄片，以及用于半导体工业的电子级金刚石。
3. 加工成型法：
- 切割和打磨：对于已经形成的金刚石原石，通过专业的金刚石切割工具进行形状切割，然后通过一系列精细打磨工序，最终制成宝石级的璀璨钻石或工业
级的刀具、磨料等产品。
这一过程中，需要用到专门的金刚石砂轮进行粗磨、细磨和抛光。
4. 聚晶金刚石加工：
- 聚晶金刚石（PCD）是由许多细小的金刚石颗粒在高温高压下烧结并与硬质金属基体复合而成的材料。
加工PCD通常涉及金刚石砂轮的磨削、放电加工（EDM）或电解磨削等特殊工艺。
综上所述，金刚石的加工方法涵盖了从原材料转化、晶体生长到成型和精加工等一系列精密的技术流程。
不同用途的金刚石产品会采用适合其特性的加工方法。
第三章金刚石钻进金刚石又称“钻石”，是大自然中最坚硬的宝石。
英文中钻石一词，源自希腊文“adnmas”，是“无法征服”的意思。
长期以来，人类就利用金刚石特有的坚硬性来钻凿岩石或切割瓷器等。
但金刚石以切削具的形式用于钻探工作，则是近百年来的事情。
世界上第一台金刚石手摇钻机，出现于1862年，当时用于隧道工程掘进中的爆破孔。
此后，金刚石钻进逐渐在一些发达国家中获得应用；由于当时所用金刚石都是大颗粒的高级品，价值十分昂贵，所以它的发展受到了限制，后来随着粉末冶金技术的发展，廉价的细粒金刚石被应用于钻孔技术；从此，金刚石钻进才得到较大的发展。
近年来随着人造金刚石和金刚石复合超硬材料的应用，更展示了金刚石钻进技术具有广阔的发展前景，目前，金刚石钻进是矿山勘探中的主要钻进、探矿方法。
我国金刚石钻进技术的研究工作，开始于1957年，1963年制成了表镶天然金刚石钻头。
与此同时，人造金刚石在我国也已开始制造；1972年制成了人造金刚石钻头并试用于生产实践中；此后，金刚石钻进技术在我国迅速发展起来，人造金刚石厂和钻头制造车间大量兴起，产品成倍增加，质量不断提高，品种亦不断增多，制造钻头的新方法也相继研究成功。
在钻探设备方面还研制出多种适用于小口径金刚石钻进的新型钻机；小口径管材和工具亦形成系列；此外，还研制出各种适用的冲洗液及孔内、地表用的各种仪表。
现今。
金刚石钻进技术已推广到全国各行业的矿山勘探中。
金刚石钻进的常用钻具由钻头1、扩孔器2、岩心管3、异径接头4和钻杆5等所组成，如图3-1所示。
钻头1镶有作为切削具的金刚石以破碎岩石；扩孔器2上也镶有金刚石以修整孔壁；岩心管3以容纳所钻岩心，有单层与双层之分。
双层岩心管应用较为广泛。
单层岩心管如图3-2(a)所示；卡簧2装在钻头1上方的扩孔器3内，提钻时，卡簧可把岩心卡住并随钻具提出孔外。
单管钻具只用于钻进完整地层。
双层岩心管如图3-2(b)所示；内管7是静止不转的，可容纳岩心使之不受扰动。

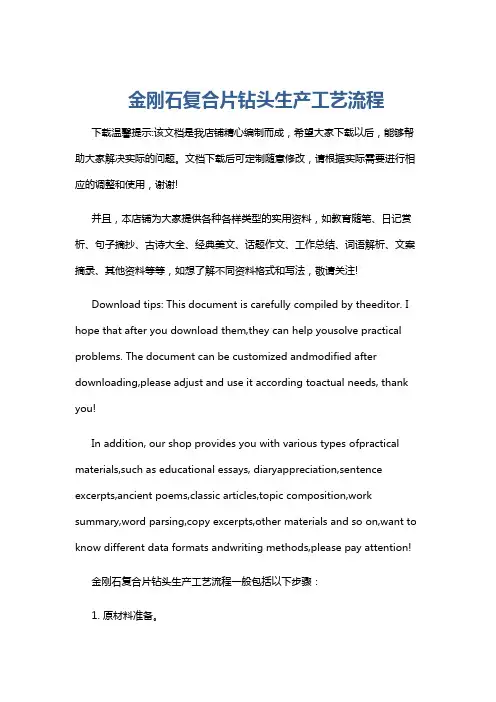

金刚石复合片钻头生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!金刚石复合片钻头生产工艺流程一般包括以下步骤：1. 原材料准备。
CVD金刚石技术和应用I. 引言A. CVD金刚石技术的历史回顾B. 本文的目的和意义II. CVD金刚石的制备方法A. CVD金刚石的基本原理B. CVD金刚石的制备流程C. CVD金刚石的制备条件III. CVD金刚石的结构和性质A. CVD金刚石的结构特征B. CVD金刚石的物理性质C. CVD金刚石的化学性质IV. CVD金刚石的应用A. 工具切削领域1. 刀具2. 电子加工3. 磨具B. 研磨领域1. 研磨片2. 研磨液C. 生物医学领域1. 医用刀具2. 人工关节V. CVD金刚石技术的发展趋势A. 大规模制备技术B. 先进加工技术C. 新型材料的开发VI. 结论A. 对CVD金刚石技术的总体评价B. 未来CVD金刚石技术的发展前景VII. 参考文献I. 引言A. CVD金刚石技术的历史回顾金刚石是一种天然的高温高压下形成的矿物，具有硬度大、热稳定性好、化学惰性等诸多优异的物理和化学性质。
金刚石因其卓越的性能被广泛应用于研磨、切削、电子加工等领域。
然而，天然金刚石存在产地有限、成本高昂、形状和尺寸难以控制等问题，制约了其在工业生产中的应用。
为了解决这些问题，人们开始尝试通过化学合成来制备人工合成的金刚石材料。
早在20世纪50年代，人们就已经开始尝试使用高温高压合成技术来制备合成金刚石。
这种方法需要在高温高压下合成金刚石晶体，虽然可以得到高质量的金刚石晶体，但是成本高昂、生产效率低，限制了其在工业生产中的应用。
随着化学气相沉积（CVD）技术的发展，人们开始尝试使用CVD技术来制备金刚石材料。
CVD技术是一种通过在高温、低压下向金属或非金属基材表面沉积金刚石薄膜的技术，相比高温高压合成法，CVD技术具有成本低、生产效率高、适用范围广等优点，逐渐成为了金刚石制备的主要方法。
B. 本文的目的和意义本文主要介绍CVD金刚石技术的制备方法、结构和性质、应用以及发展趋势，旨在深入探讨CVD金刚石技术的原理和应用，为工业生产和科学研究提供参考。
