建筑构造节点详图 (3)

土木工程制图
房屋建筑施工图
第2 页
建筑详图
建筑平面图、立面图和剖面图表达建筑的平面布置、外部形状和主要尺寸， 但因反映的内容范围大、比例小，对建筑的细部构造难以表达清楚。为了满足施 工要求，对建筑的细部构造用较大的比例详细地表达出来，这样的图称为建筑详 图，简称详图，有时也称做大样图。
一、建筑详图概述
Hale Waihona Puke 房屋建筑施工图（2）由上到下或由下至上，逐个识读详 图，以了解各部位的详细构造、尺寸和做法， 并与材料做法表对照，检查是否一致。
第8 页
房屋建筑施工图
第9 页

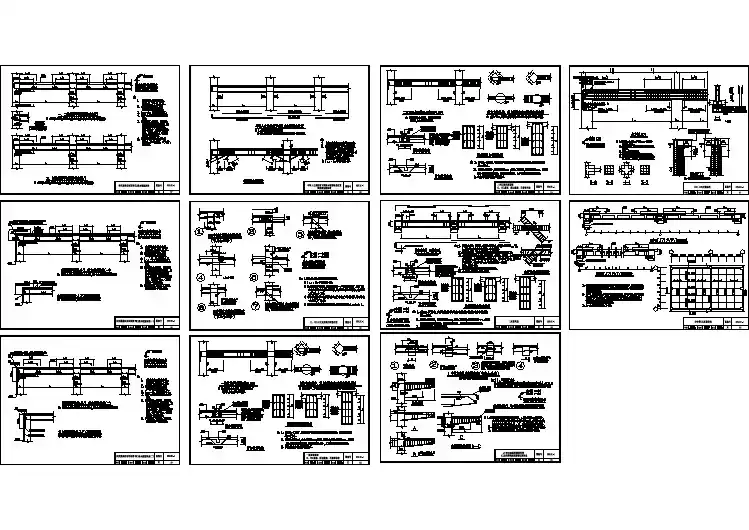

➢ 檐口节点详图：表达了女儿墙外排水檐口的构造和 屋面层的做法等。由图中的尺寸和文字说明可知，该楼房 的屋面先用20 mm厚1∶1∶6混合砂浆打底，再用2 mm厚 腻子找平；再铺设120 mm厚钢筋混凝土预应力多孔板和 预制天沟板，为排水需要屋面按3%的坡度铺设；接着在 屋面板上做40 mm厚细石混凝土和60 mm厚隔热层，再在 其上先用20 mm厚水泥砂浆找平，然后上刷冷底子油结合 层，最后铺贴高分子防水卷材，上刷铝银粉作为保护层。 ➢ 窗顶节点详图：主要表达窗顶过梁处的做法和楼面 层的做法。由图中可知，过梁外侧底面用水泥砂浆做出25 10的滴水槽，以防雨水流入窗内。由图中引线文字可知楼 面的做法及其所用材料。 ➢ 窗台节点详图：主要表达了砌砖窗台的做法。由图 中可知，窗台面的外侧做一斜坡，以便排水。 ➢ 勒脚和散水节点详图：主要表达室内地面及室外散 水的材料、做法及要求。此外，室外地面与楼面墙角处均 做了踢脚板保护墙壁，并用文字注明其详细做法。
（一）建筑详图的种类
建筑详图可分为构造节点详图和构（配）件详图两类。凡表达 建筑物某一局部构造、尺寸和材料的详图称为构造节点详图，如檐 口、窗台、勒脚、明沟等；凡表达构配件本身构造的详图称为构 （配）件详图，如门、窗、楼梯、花格、雨水管等。

作业1：墙体构造设计一、学习目标1. 掌握墙体的细部构造，了解其相应作用。

2. 熟悉墙体与楼板的连接关系。

3. 熟悉墙体和楼地面的饰面构造层次与材料做法。

4. 熟悉墙身构造的设计要点和步骤。

5. 熟悉墙身大样图的识读，增强图纸表达能力。

学习重点1. 勒脚、踢脚、防潮层、散水、窗台、过梁、圈梁等构造要点。

2. 墙与楼板的连接构造。

3. 墙体和楼地面饰面材料的选用与常用做法。

4. 墙体大样图的主要内容和标注。

二、工程设计条件1、自选校内建筑或自己设计建筑的外墙构造设计2、按三层设计。

层高为3600mm，室内外高差450mm，窗台距室内地面900mm高。

外墙为砖墙，其厚度不小于240mm。

楼板采用现浇钢筋混凝土楼板、圈梁，楼板厚100mm。

采用木门窗。

内外墙均做抹灰饰面。

楼地面做法、散水（明沟）自定。

设计中所需的其它条件自定。

三、设计内容和深度用一张竖向Α3图纸，以铅笔绘制。

按建筑制图标准，绘制外墙身节点详图，如图１－１所示。

要求按顺序将节点详图自下而上布置在同一垂直轴线（即墙身定位轴线）上，标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）。

详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，然后在编号圆圈的右侧注写详图比例。

图1-1 外墙身节点内容及要求1．节点详图1——墙脚和地坪层构造（比例1∶10）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪和内外墙面抹灰，剖切到的部分用材料图例表示。

（1）用引出线注明勒脚做法，标明勒脚高度。

（2）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。

（3）表示出防潮层的位置，注明做法。

（4）用多层构造引出线注明地坪层的各层做法。

（5）标注室内外地面标高。

2、节点详图2——窗台构造（比例1∶10）（1）画出墙身、内外墙面抹灰、内外窗台和窗框等。

（2）用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。

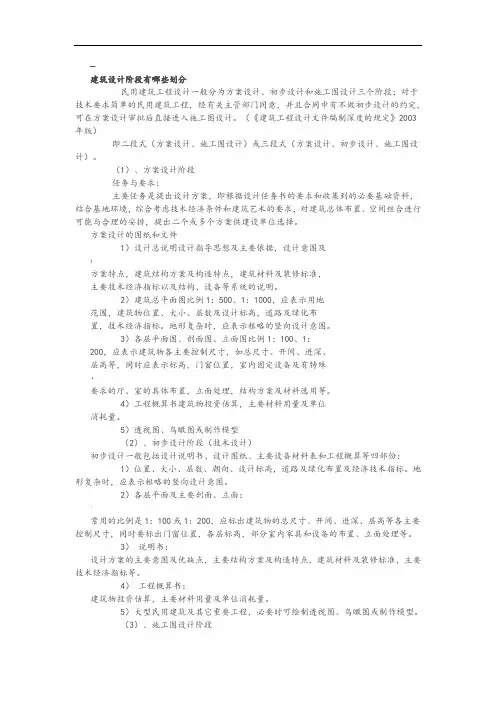

• 建筑设计一般分为初步设计和施工图设计二个阶
段，对于大型旳、比较复杂旳工程，还有一种技术设计 阶段
设计过程和各个设计阶段详细分述如下：
• A、设计前旳准备工作
• 1．熟悉设计任务书 • 设计任务书旳内容有： • (1)建设项目总旳要求和建造目旳旳阐明； • (2)建筑物旳详细使用要求、建筑面积、以及各类用途房间之
章目录 返 回
建筑立面图
了解建筑物旳外形轮廓和各部分旳形状及相互关系，如檐 口、门窗洞及门窗外形、花格、阳台、雨水管、壁柱、勒 脚、台阶、踏步等，还可了解外墙各部分旳装修材料和做 法以及建筑物各部分旳标高，如门窗洞窗顶、窗台标高、 檐口标高，室内外标高等。
章目录 下一页
建筑立面图
章目录 下一页
阅读建筑立面图旳环节：
• （二）框架构造
• 钢筋混凝土框架构造在多层建筑和工业建筑中应用 非常广泛。框架构造能形成较大旳室内空间，房间分隔 灵活，便于使用；工艺布置灵活性大，便于设备布置； 该构造抗震性能优越，具有很好旳构造延性等优点。 构造旳体系是由楼板、梁、柱及基础4种承重构件构 成。由主梁、柱与基础构成平面框架，它是主要承重构 造。各平面框架再由连系梁连系起来，即形成一种空间 构造体系，墙体不起承重作用。
• D．学习有关方针政策，以及同类型设计旳文字、 图纸资料
• (三)初步设计阶段
• 初步设计旳图纸和设计文件有：
• (1)建筑总平面 • (2)各层平面及主要剖面、立面 • (3)阐明书 • (4)建筑概算书 • (5)根据设计任务旳需要，可能辅以建筑透视图或建筑模型。
• (四)施工图设计阶段
• 施工图设计旳图纸及设计文件有
章目录 下一页
定位轴线画法
章目录 下一页

图3-1 外墙纵剖面二、参考答案（一）填空题非承重墙非承重墙115㎜×53㎜空体墙两道水平防潮层一道垂直防潮层1000㎜挑檐宽度＋200㎜钢筋砖过梁钢筋混凝土过梁附图3-1 勒脚与散水节点处构造2.水平防潮层的设置及构造，见附图3-2。

附图3-2 水平防潮层的设置及构造(a)卷材防潮层 (b)防水砂浆防潮层 (c)细石混凝土防潮层 (d)结构防潮层3.面砖、瓷砖贴面，见附图3-3。

附图3-3 面砖、瓷砖贴面(a)瓷砖贴面 (b)面砖贴面4.钢筋砖过梁，见附图3-4。

附图3-4 钢筋砖过梁5.附加圈梁与原圈梁间的搭接关系，见附图3-5。

附图3-6 墙身防潮层的位置(a)地面垫层为密实材料 (b)地面垫层为透水材料 (c)室内地面有高差窗台的构造，见附图3-7。

附图3-7 窗台的构造(a)平砌砖外窗台 (b)侧砌砖外窗台 (c)预制钢筋混凝土窗台、抹灰内窗台(d)不悬挑窗台 (e)抹灰内窗台 (f)采暖地区预制钢筋混凝土内窗台板附图3-8 墙体的保温构造9.构造柱的构造做法，参见附图3-9。
