网络摄像机监控系统安装图解

一、网络监控常用设备网络摄像机、硬盘录像机NVR(或者普通pc机加客户端，适合家有台式电脑的普通用户少量安装)、交换机(需根据摄像头数量和码率进行调节，可采用供货商的建议)硬盘、显示器、网线、电源护套线、电源适配器(或12V直流开关电源)、摄像机支架、网线水晶头等。

二、摄像机安装方式前端摄像机在供电正常运行的状态下，通过网线和交换机将捕捉到的视频信号传到后台的硬盘录像机就行预览和存储。

针对监控系统点数的不同具体的连接方式有差异，具体连接图可看下面第三步。

安装步骤第一步：确定摄像机的安装位置和监控区域，将摄像机通过摄像机支架固定到建筑物或监控立杆上。

第二步：确定后台设备(硬盘录像机和显示器)的摆放位置，硬盘录像机安装好硬盘并摆放好，并为后台设备准备好电源插排。

第三步：前后端都完成好后，就需要布线(如果前期做好规划或方案，这一步其实是优先进行的，特别是在准备装修的环境下，管线是需要预埋好的)，线路分两部分：首先，确认好交换机的位置，需通过网线将每个摄像机连接到交换机，还需要将网络硬盘录像机(NVR)跟交换机接通，本着方便走线和美观、安全的原则走线，并在每根网线两头做好水晶头;其次，摄像机电源供电线布线，每个摄像机都需要一个12V/1A或2A的电源适配器，看施工环境或成本要求，可以用开关电源代替(建议一个12V/10A的开关电源不要带超过10个摄像头，以此类推)，需另配电源插头。

如图所示：如果摄像机POE供电的话，只需要敷设一根网线就可以，有POE交换机给摄像机供电。

如图所示：另外，根据监控系统的点数不同，所采用的连接方式也不同。

架构一：1-8个点的小型工程针对于1-8个点的小型工程，可以直接采用普通百兆交换机实现网络环境搭建。

假如采用200万像素IPC，码流以6Mbps计算，8台摄像机占用带宽为8*6=48M，而百兆交换机实际使用率为50%-70%，即50-70M，完全可以满足8台IPC的传输要求。

监控的安装与接线图解
以监控摄像头安装为例，具体连接步骤如下：
1、准备好安装摄像头配套零件，钳子、螺丝刀、摄像头、摄像头充电器、摄像头支架、底盘、BNC 接头两个，连接BNC线。

2、拿起摄像头支架，把底盘安装在支架上。

3、在把摄像头安装在支架上。

4、检查电源是否是摄像头配套电源。

5、连接电源插头和摄像机插头。

6、把BNC线拿出来头上的一小截削出中间铜线。

7、拿出BNC接口，接上去用螺丝刀拧紧。

8、用钳子夹底部固定好。

9、两头接好后一边连接摄像头一边连接电脑主机或者摄像机硬盘。

10、调试好之后就可以在电脑上看到监控画面了。

安装监控需要注意：
1、安装角度：主要分为两种：筒型和半球型。

其中筒型比较常见，室内外通用；半球型一般用于室内，体积较小，可以壁挂或吸顶式安装。

应避免直射光源，最好不要逆光安装，室外尽量选择室外专用支架，zd但是抗风系数就大大不一样了。

2、安装高度：监控摄像机的安装高度不能太低，也不能太高，不方便以后的维修，建议安装高度在三四米即可。

3、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米；超过500米距离，就专要考虑采用“光缆”。

另外，要注意“同轴电缆”的质量。

网络摄像头安装方法网络摄像头安装教程网络摄像头简称WEBCAM ，英文全称为WEB CAMERA，是一种结合传统摄像机与网络技术所产生的新一代摄像机，它可以将影像透过网络传至地球另一端，且远端的浏览者不需用任何专业软件，只要标准的网络浏览器(如"Microsoft IE 或Netscape), 即可监视其影像。

下面是的网络摄像头安装方法，欢迎大家参考!1. 网络连接1.1 通过 IP 共享器连接网络摄像机(或DVS)连接示意图如下：步骤1 ：将网线连接到网络摄像机(或DVS)的LAN接口;步骤2 ：将所配的电源适配器连接到网络摄像机(或DVS)的电源插孔上，并连接市电;步骤3 ：将接入网络摄像机(或DVS)的网线的另一端连接到交换机、路由器或者集线器上;步骤4 ：连接好后，在IE浏览器中输入网络摄像机(或DVS)的IP地址，就可以实现正常访问。

1.2 通过交叉网线直接连接网络摄像机(或DVS)通过交叉网线直接将网络摄像机(或DVS)与电脑连接起来，如下图：网络正常情况下在5秒内网络的连接灯(橙色)会闪烁，此时网络摄像机(或DVS)的物理连接成功。

2. 搜索设备及修改网络参数网络摄像机(或DVS)在出厂时的IP地址为192.168.55.160，子网掩码为255.255.255.0出厂时的管理员用户名为admin、密码为admin当遗忘了设备的IP地址或需要重设设备IP地址时，可以通过“IPC4_Search.exe”软件来进行跨网段搜索IDRS-IPC4系列网络摄像机(或DVS)设备，可以直接在搜索结果中显示在线设备的名称、IP 地址等信息，也可以直接修改相关网络参数。

“IPC4_Search.exe”软件位于网络摄像机(或DVS)的配套软件包中的“IDRS-6000S-HC(HS&HD) Server(V8.33)_CHCopyFile”或“IDRS-6000S-HC系列NVR_Client(V8.33_CH) CopyFile”文件夹里面，“IPC4_Search.exe”软件无需安装，直接双击运行即可，软件启动后会自动搜索局域网内的IP摄像机，然后以列表形式显示出来，如下图所示：在此界面中可以更改当前选中设备的IP地址和端口，修改完毕后点击下方的【Modify】按钮进行修改确认。

视频监控系统安装图解视频监控系统安装图解1.概述1.1 介绍视频监控系统安装的目的和重要性1.2 引言视频监控系统安装所需的硬件和软件要求2.准备工作2.1 规划视频监控系统的布局和摄像头位置2.2 确定所需的监控设备和配件列表2.3 了解网络和电缆布线需求2.4 确保安装场所的安全措施3.安装摄像头3.1 摄像头安装位置的选择3.2 安装摄像头的固定结构和方法3.3 连接摄像头到监控系统4.选择录像设备4.1 了解不同类型的录像设备4.2 考虑所需的存储容量和录制时间4.3 连接摄像头到录像设备5.设置监控系统5.1 配置摄像头和录像设备的网络设置5.2 安装和配置监控系统的软件5.3 设置录像设备的录制参数和存储路径5.4 测试和调试监控系统6.配置远程访问6.1 配置远程访问的网络设置6.2 设置远程访问的用户权限和密码6.3 安装和配置远程访问的移动设备应用程序7.系统维护和故障排除7.1 定期检查和清洁监控设备7.2 确保系统更新和漏洞修复7.3 常见故障排除方法和解决方案8.附件在本文档中可以附上以下附件：- 视频监控系统布局图- 摄像头和录像设备的安装图纸- 网络和电缆布线图- 监控系统的配置文件和日志9.法律名词及注释- 视频监控法：指规定了公共场所和特定场所可安装视频监控设备的法律法规。

根据不同国家和地区的具体法律，对监控设备的使用方式、隐私保护等方面有所规定。

- 隐私保护：指在使用视频监控系统时保护个人和机构的隐私权，遵守相关法律法规并采取适当的措施，如限制监控范围、标示监控区域等。

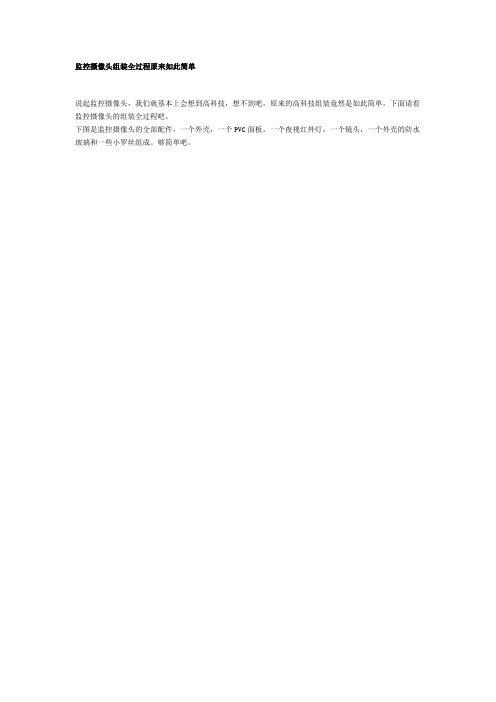

监控摄像头组装全过程原来如此简单
说起监控摄像头，我们就基本上会想到高科技，想不到吧，原来的高科技组装竟然是如此简单，下面请看监控摄像头的组装全过程吧。

下图是监控摄像头的全部配件，一个外壳，一个PVC面板，一个夜视红外灯，一个镜头，一个外壳的防水玻璃和一些小罗丝组成。

够简单吧。

空空的外壳里面只有一根电源线和一根视频线。

电源线的接头接红外灯，视频线的接头接下面的PVC面板。

下图：红钱灯和镜头
镜头对准PVC面板的镜片，然后安装上镙丝。

然后接上红外灯，再接上电源等，然后拧紧，
如图：把头接好后，放入外壳中
下图：把盖拧紧，
接上外盖，
OK，一个摄像头完成了，摄像头的组装就是那么简单。

隔行如隔山，所谓的技术其实就是对外行的人来说的，因为不懂，所以技术。

如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。

普通摄像机支架安装简单，价格低廉，而且种类繁多。

普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。

室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。

室内摄像机的安装高度以2.5～5m为宜，室外以3.5～10m为宜;电梯轿箱内安装在其顶部，与电梯操作器成对角处，且摄像机的光轴与电梯的两壁及天花板成45度。

摄像机的安装注意事项摄像机的使用很简单，通常只要正确安装镜头、连通信号电缆，接通电源即可工作。

但在实际使用中，如果不能正确地安装镜头并调整摄像机及镜头的状态，则可能达不到预期使用效果。

应注意镜头与摄像机的接口，是C型接口还是CS型接口(这一点要切记，否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片)。

安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。

对于自动光圈镜头，还应将镜头的控制线连接到摄像机的自动光圈接口上，对于电动两可变镜头或三可变镜头，只要旋转镜头到位，则暂时不需校正其平衡状态(只有在后焦聚调整完毕后才需要最后校正其平衡状态)。

调整镜头光圈与对焦关闭摄像机上电子快门及逆光补偿等开关，将摄像机对准欲监视的场景，调整镜头的光圈与对焦环，使监视器上的图像最佳。

如果是在光照度变化比较大的场合使用摄像机，最好配接自动光圈镜头并作摄像机的电子快门开关置于OFF。

如果选用了手动光圈则应将摄像机的电子快门开关置于ON，并在应用现场最为明亮(环境光照度最大)时，将镜头光圈尽可能开大并仍使图像为最佳(不能使图像过于发白而过载)，镜头即调整完毕。

装好防护罩并上好支架即可在以上调整过程中，若不注意在光线明亮时将镜头的光圈尽可能开大，而是关得比较小，则摄像机的电子快门会自动调在低速上，因此仍可以在监视器上形成较好的图像;但当光线变暗时，由于镜头的光圈比较小，而电子快门也已经处于最慢(1/50s)了，此时的成像就可能是昏暗一片了。

网络摄像机安装手册V5.1.5 UD.6L0101A0669A02非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。

本手册适用于以下型号的的网络摄像机：枪型Ⅰ：DS-2CD4010F、DS-2CD4010FWD、DS-2CD4020F、DS-2CD4020FWD、DS-2CD4012F-(A)(P)(W)(FC)(SDI)、DS-2CD4012FWD-(A)(P)(W)(FC)(SDI)、DS-2CD4024F-(A)(P)(W)(FC)(SDI)、DS-2CD4024FWD-(A)(P)(FC)(SDI)、DS-2CD4026FWD-(A)(P)(FC)(SDI)、DS-2CD4032FWD-(A)(P)(W)(FC)(SDI)、DS-2CD4035FWD-(A)(P)(FC)(SDI)、DS-2CD4065F-(A)(P)(FC)(SDI)、DS-2CD40C5F-(A)(FC)、iDS-2CD6024FWD-(A)/F、iDS-2CD6024FWD-(A)/B、DS-2CD6026FHWD-(A)(P)枪型Ⅱ：DS-2CD6213F、DS-2CD6223F、DS-2CD6233F、DS-2CD6223FH、DS-2CD6233F-SDI、DS-2CD6233F-FCB、DS-2CD6253F、iDS-2CD6233F/F枪型Ⅲ：DS-2CD2810F(D)、DS-2CD2810FWD、DS-2CD2820F(D)、DS-2CD2820FWD半球型Ⅰ：DS-2CD4110F-(I)、DS-2CD4110FWD-(I)、DS-2CD4112F-(I)(Z)(M)(FC)(SDI)、DS-2CD4112FWD-(I)(Z)(M)(FC)(SDI)、DS-2CD4124F-(I)、DS-2CD4124F-(I)(Z)(M)(FC)(SDI)、DS-2CD4124FWD-(I)(Z)(M)(FC)(SDI)、DS-2CD4132FWD-(I)(Z)(M)(FC)(SDI)半球型Ⅱ：DS-2CD4312F-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4312FWD-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4324F-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4324F-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4332FWD-(I)(Z)(H)(S)(FC)(SDI)半球型Ⅲ：DS-2CD1103(D)-I、DS-2CD2112(F)(D)-I(W)(S)、DS-2CD2122(F)(D)-I(W)(S)、DS-2CD2132(F)(D)-I(W)(S)、DS-2CD2110(F)(D)-I(W)(S)、DS-2CD2120(F)(D)-I(W)(S)、DS-2CD3110(D)-I、DS-2CD3120(D)-I、DS-2CD3132(D)-I 半球型V：DS-2CD2710F-I(S)、DS-2CD2710FWD-I(S)、DS-2CD2712F-I(S)、DS-2CD2720F-I(S) 、DS-2CD2720FWD-I(S)、DS-2CD2722F-I(S)、DS-2CD2732F-I(S)半球型Ⅵ：DS-2CD6362F-I(V)(S)、DS-2CD6332FWD-I(V)(S)筒型Ⅰ：DS-2CD4210F-I(S)、DS-2CD4210FWD-I(S)、DS-2CD4212F-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4212FWD-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4220F-I(S)、DS-2CD4224F-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4224FWD-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4232FWD-(I)(Z)(H)(S)(FC)(SDI)筒型Ⅱ：DS-2CD864-EI3、DS-2CD864-EI5、DS-2CD855-EI3、DS-2CD855-EI5筒型Ⅲ：DS-2CD2012(D)-I、DS-2CD2032(D)-I、DS-2CD2010(D)-I(W)、DS-2CD2020(D)-I(W)筒型IV：DS-2CD1203(D)-I3/5、DS-2CD2210(D)-I3/5、DS-2CD2212(D)-I3/5、DS-2CD2220(D)-I3/5、DS-2CD2222(D)-I3/5、DS-2CD2232(D)-I3/I5、DS-2CD3210(D)-I3/5、DS-2CD3220(D)-I3/5、DS-2CD3232(D)-I3/5筒型V：DS-2CD2612F-I(S)、DS-2CD2622F-I(S)、DS-2CD2632F-I(S)筒形Ⅵ：DS-2CD2610F-I(S)、DS-2CD2610FWD-I(S)、DS-2CD2620F-I(S)、DS-2CD2620FWD-I(S)卡片型Ⅰ：DS-2CD8433F-E(I)(W)、DS-2CD8464F-E(I)(W)、DS-2CD8464F-EIGW/EIGE/EIGS、DS-2CD8433F-EIGW/EIGE/EIGS、DS-2CD 2C10F(D)-I(W)卡片型Ⅱ：DS-2CD2410FD-I(W)、DS-2CD2412F-I(W)、DS-2CD2420FD-I(W)、DS-2CD2422F-I(W)、DS-2CD2432F-I(W)、DS-2CD3410FD-IW、DS-2CD3412FD-IW迷你半球型I：DS-2CD1510F、DS-2CD2510F、DS-2CD2520F迷你半球型II：DS-2CD2512F-I(W)(S)、DS-2CD2522F-I(W)(S)、DS-2CD2532F-I(W)(S)、DS-2CD6510F-I(W)(S)海螺型：DS-2CD1303(D)-I3/5、DS-2CD2310(D)-I3/5、DS-2CD2312(D)-I3/5、DS-2CD2320(D)-I3/5、DS-2CD2322(D)-I3/5、DS-2CD2332(D)-I3/I5、DS-2CD3310(D)-I3/5、DS-2CD3320(D)-I3/5、DS-2CD3332(D)-I3/5云台型：DS-2CD2Q10FD-IW、DS-2CD3Q10FD-IW隐僻型I：DS-2CD6412FWD-XX隐僻型II：DS-2CD2D14WD本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。

网络视频监控系统拓扑图大全！收藏起来，除了中午，早晚你
会用到
关于监控各类项目如何组网，心中有几张经典的监控系统图，了解组网系统图后，做监控项目的各个环节才能了然于胸，随时能够拿出解决方案，今天我们一起来了解下关于监控常见项目的组网。

网络摄像机在工程实施中有三个步骤：
一是布线，利用网络布线来传输图像；二是互联网接入，实现远程监控；三是参数设置，主要涉及到一些网络参数。

（1）布线
安装网络摄像机要充分利用建筑内外已有的网线架构，首先考察监控现场的环境，选择安装点，然后铺设一条从安装点到最近网络接入点的网线，采用RJ45接口。

网络摄像机到最近网络接入点的距离控制在90m左右。

在布网线同时，还要考虑安装点的供电。

（2）互联网接入
网络摄像机要通过互联网进行远程监控，这就需要在被监控的现场有一条上网线，比如ADSL，还需要一个互联网接入设备，比如宽带路由器或防火墙。

多个网络半球摄像机可以共用一条上网线，一般1条512K ADSL可以带4～8路网络半球摄像机，当然远程的效果不如在局域网上流畅。

（3）参数设置
网络摄像机要设置IP地址、授权帐户和视频参数等等，按照菜单设置。

用IE浏览器来设置网络摄像机，网络摄像机出厂时都有一个默认IP地址和管理帐户。

如果要在本地进行监控录像，这就需要1台电脑和1套专门的软件，可以进行24小时监控录像。

电脑可使用普通办公用的电脑，需要录像就要多配硬盘，一般一路视频图像每小时所需存储量按压缩格式不同自150～500MB不等。

监控录像软件由网络半球摄像机厂家提供，可设置定时录像、侦测录像等等。

I P C a m e r a（高清网络摄像机）使用手册2010年12月版本 V1.1目 录1产品概述 (4)2功能介绍 (4)3设备接口 (5)4网络设置 (7)4.1使用安装向导配置IP CAMERA (7)4.2访问IP C AMERA (10)4.3配置在I NTERNET上访问IP CAMERA (11)4.4手机浏览 (17)4.5手机点对点监看（看视频） (18)5其它设置 (18)5.1实时监看 (19)5.1.1菜单栏 (19)5.1.2视频播放区域 (19)5.1.3监看 (19)5.1.4浏览SD卡 (20)5.1.5抓图 (20)5.1.6录像 (20)5.1.7回放 (20)5.1.8云台控制区 (21)5.2音视频设置 (21)5.2.1图像设置 (21)5.2.2视频设置 (22)5.2.3音频设置 (23)5.3网络设置 (23)5.3.1网络参数设置 (23)5.3.2无线设置 (24)5.3.3远程访问设置 (24)5.3.4平台设置 (25)5.4报警设置 (26)5.4.1外置告警 (26)5.4.2移动侦测 (26)5.4.3报警联动 (27)5.4.4报警时间 (28)5.5高级设置 (28)5.5.1用户管理 (28)5.5.2定时抓拍 (29)5.5.3电子邮件 (29)5.5.4FTP设置 (30)5.5.5云台协议 (30)5.6系统设置 (31)5.6.1时间设置 (31)5.6.2初始设置 (31)5.6.3设备信息 (32)1 产品概述IP Camera是一个基于嵌入式Web服务器的产品，IP Camera拥有多功能的影像效果，是一台可以独立安装的监控系统，内建CPU和网络服务器，通过网络来传送高品质的影像IP Camera可以从远程个人计算机或笔记本型计算机的网络浏览器透过局域网或因特网来观看影像并遥控控制。

简易的安装过程以及交互式的网络浏览器接口让IP Camera无论是在一般的有线网络环境或是无线网络环境中都能很好的工作。

网络视频监控系统安装图一、网络监控常用设备网络摄像机、硬盘录像机NVR(或者普通pc机加客户端，适合家有台式电脑的普通用户少量安装)、交换机(需根据摄像头数量和码率进行调节，可采用供货商的建议)硬盘、显示器、网线、电源护套线、电源适配器(或12V直流开关电源)、摄像机支架、网线水晶头等。

二、摄像机安装方式前端摄像机在供电正常运行的状态下，通过网线和交换机将捕捉到的视频信号传到后台的硬盘录像机就行预览和存储。

针对监控系统点数的不同具体的连接方式有差异，具体连接图可看下面第三步。

第一步：确定摄像机的安装位置和监控区域，将摄像机通过摄像机支架固定到建筑物或监控立杆上。

第二步：确定后台设备(硬盘录像机和显示器)的摆放位置，硬盘录像机安装好硬盘并摆放好，并为后台设备准备好电源插排。

第三步：前后端都完成好后，就需要布线(如果前期做好规划或方案，这一步其实是优先进行的，特别是在准备装修的环境下，管线是需要预埋好的)，线路分两部分：首先，确认好交换机的位置，需通过网线将每个摄像机连接到交换机，还需要将网络硬盘录像机(NVR)跟交换机接通，本着方便走线和美观、安全的原则走线，并在每根网线两头做好水晶头;其次，摄像机电源供电线布线，每个摄像机都需要一个12V/1A或2A的电源适配器，看施工环境或成本要求，可以用开关电源代替(建议一个12V/10A的开关电源不要带超过10个摄像头，以此类推)，需另配电源插头。

如图所示：如果摄像机POE供电的话，只需要敷设一根网线就可以，有POE交换机给摄像机供电。

如图所示：另外，根据监控系统的点数不同，所采用的连接方式也不同。

架构一：1-8个点的小型工程针对于1-8个点的小型工程，可以直接采用普通百兆交换机实现网络环境搭建。

假如采用200万像素IPC，码流以6Mbps计算，8台摄像机占用带宽为8*6=48M，而百兆交换机实际使用率为50%-70%，即50-70M，完全可以满足8台IPC的传输要求。
