Waters高效液相色谱Empower-工作站中文教程教学

Waters Alliance高效液相色谱系统操作规程1仪器组成及开机1.1 仪器组成本系统由Waters 2695分离单元，Waters 2996 二极管阵列检测器，WatersEmpower 色谱工作站和打印机组成。

各部件均备有电源插头。

1.2 开机使用时，依次接通2695分离单元、检测器、打印机和计算机的电源。

2 配置2690分离单元包括四元梯度洗脱的溶剂输送系统，四通道在线真空脱其机，可容纳120个样品瓶的自动进样系统，柱温箱，内置的住塞杆密封垫清洗系统，溶剂瓶托盘，液晶显示器，键盘用户界面及软盘驱动器。

2.2 打开电源开关，接通2695分离单元，约20秒，仪器开始自检，约1分钟后，显示主屏幕，此时继续各部件的初始化，待主屏幕上方标题区显示时，仪器进入待命状态。

2.3 溶剂管理的准备（下述的为操作面板键，为屏幕键）2.3.1 流动相脱气按Menu/Status,进入“Status(1)”屏幕，游标选“Degasser”，按Enter,显示选项屏幕，游标下移选“on”,按Enter。

2.3.2 启动溶剂管理系统2.3.2.1 干启动在“Status(1)”屏幕下，按Direct Function，游标选“Dry Prime”，按Enter，显示“Dry Prime”屏幕，按欲启动的溶剂管路的屏幕键，如Open A，游标选“Duration”，按数字键输入5分钟，按continue，待限定时间结束后，重复操作，使实验所需的各溶剂管路均启动、排气并冲满流动相。

2.3.2.2 湿启动在“Status(1)”屏幕下，游标选“composition”中欲使用的流动相，输入100％，按Direct Function，游标选“Wet Prime”，按Enter，显示“Wet Prime”屏幕，输入7.5毫升/分和6分钟，按OK，待限定时间结束后，对每种流动相重复操作。

2.3.2.3 平衡真空脱气机在“Status(1)”屏幕下，游标选“composition”，输入流动相的组成，按Enter，再用游标选“Degasser”中的“Normal”，按Enter，按DirectFunction，游标选“Wet Prime”，输入0.000毫升/分和10分种，按OK。

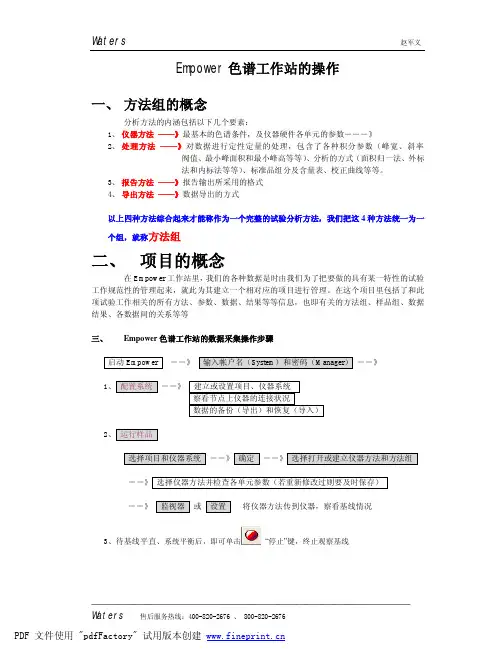

Empower色谱工作站的操作一、方法组的概念分析方法的内涵包括以下几个要素：1、仪器方法——》最基本的色谱条件，及仪器硬件各单元的参数―――》2、处理方法——》对数据进行定性定量的处理，包含了各种积分参数（峰宽、斜率阀值、最小峰面积和最小峰高等等）、分析的方式（面积归一法、外标法和内标法等等）、标准品组分及含量表、校正曲线等等。

3、报告方法——》报告输出所采用的格式4、导出方法——》数据导出的方式以上四种方法综合起来才能称作为一个完整的试验分析方法，我们把这4种方法统一为一个组，就称方法组二、项目的概念在Empower工作站里，我们的各种数据是时由我们为了把要做的具有某一特性的试验工作规范性的管理起来，就此为其建立一个相对应的项目进行管理。

在这个项目里包括了和此项试验工作相关的所有方法、参数、数据、结果等等信息，也即有关的方法组、样品组、数据结果、各数据间的关系等等三、Empower色谱工作站的数据采集操作步骤启动Empower －－》输入帐户名（System）和密码（Manager）－－》1、配置系统－－》建立或设置项目、仪器系统察看节点上仪器的连接状况数据的备份（导出）和恢复（导入）2、运行样品选择项目和仪器系统－－》确定－－》选择打开或建立仪器方法和方法组－－》选择仪器方法并检查各单元参数（若重新修改过则要及时保存）－－》监视器或设置将仪器方法传到仪器，察看基线情况3、待基线平直、系统平衡后，即可单击4、随后等到系统空闲后，设定采集的参数——样品名、功能、样品体积、运行时间，最后单击四、Empower 数据处理方法的建立1．样品组→修改（改变）样品Alter Sample →（含）量Amount →组分Components →全部样品All Sample2．输入各标准样组分名、浓度值及单位→确定Enter→保存Save →关闭3．通道Channels →选择最低浓度标准品→查看Review4．处理方法向导Processing Method Wizard5．设置峰宽、阀值（斜率）、积分范围、最小面积和最小峰高等参数选择各组分名（含量和单位不填）、校正类型（即是外标法还是内标法）保存处理方法(建议取名为“▲▲▲处理方法”以便以后调用)→完成→关闭窗口6．通道Channels →选择标准品，再选要分析的样品→处理Processing →使用指定的处理方法：▲▲▲处理方法→清除校正→如何处理：校正并定量→确定7．到此，带有校正曲线的处理方法就建立起来了。

WatersHPLC System Basic Teaching Material For Empower Software沃特斯高效能液相層析系統－資料處理軟體基礎操作指引美商沃特斯公司-台灣分公司Version Issue Date Author Comments1.0 Aug / 2003 Waters Taiwan Initial VersionContent一、電腦/層析軟體開機/開始操作畫面說明 (3)二、資料處理系統操作介面/畫面說明 (3)三、Project 之建立 (4)四、層析系統(Chromatographic system)之建立 (8)五、使用者(User)之建立 (11)六、實驗開始/ 儀器方法( Instrument Method )之建立 (13)七、數據處理方法( Processing Method )之建立 (16)八、報表列印說明 (24)一、電腦/層析軟體開機/開始操作畫面說明a.打開電腦電源開關，進入作業系統，連續按兩下”EMPOWER LOGING” 圖像。

b.輸入UserName(例如:System)、Password(例如:Manager)，按OK。

c.進入EMPOWER畫面( Pro 或Quick Start介面，可依使用者設定而不同)。

二、資料處理系統操作介面/畫面說明圖像功能描述Run Samples 開始樣品分析。

Browse Project Project 瀏覽、數據處理與列印。

Configure System 層析系統設定。

Process Data 數據處理。

Review Data 數據瀏覽、處理。

Print Data 報表列印。

三、PROJECT 之建立a.打開電腦電源開關，進入作業系統，連續按兩下”EMPOWER LOGING” 圖像。

b.輸入UserName以及Password，按OK。

c.進入EMPOWER Pro畫面，點選”Configure System”。

14
（一）平衡系统样
14
（二）单个运行样品
19
（三）样品组运行样品
20
三．数据的处理
24
（一）利用处理方法向导建立处理方法
24
（二）修改样品信息
30
（三）定量计算
34
四．数据报告的打印
39
系统管理
43
一．系统配置
43
（一）查看色谱系统
43
（二）色谱系统管理
43
二．数据管理
48
（一）项目的备份
48
（二）项目的 还原
5
三．新建项目
项目是方法、结果、自定义字段、视图筛选器和原始数据的集合，由用户定义。该集合驻留 在Empower数据库中并在“浏览项目”中显示。 建立项目是为了方便用户归类、管理和检索相应的数据，所以需根据实际情况来决定是否建 立，而并不是每次开机都要创建。 1. 进入到Emopwer 2 的Pro 界面，双击“配置系统”窗口。
以简洁明确的方式提供了进行色谱分析需要的所有功能。用户甚至可以用QuickStart 界面进行包括PDA和质谱数据提取在内的分析方法开发工作，还能灵活地 定制报告和 管理数据。 l Pro 界面是进行系统管理的完美界面，可以控制所有软件功能。 l Open Access 界面适合没有任何色谱经验的初学者使用，使用者只需要选择方法、样 品数， 然后点击鼠标运行即可。 l Web 界面可以使远程用户或移动用户通过互联网或企业内部网方便地访问色谱系统 中的信息。 本教程使用Pro 界面，请选择登录”Pro 界面”完成随后的操作。
51
附录 3D 数据的处理
55
（一）建立处理方法
55
（二）修改样品信息
