数控机床故障诊断与维护14

数控机床系统故障诊断与维修

摘要：

本文主要介绍了数控机床系统故障诊断与维修相关的知识。首先，介绍了数控机床的基本概念和应用领域。然后，探讨了数控机床系统的结构和工作原理，重点介绍了数控系统的主要组成部分。接着，讨论了数控机床故障的分类和诊断方法。最后，介绍了数控机床故障维修的基本步骤和注意事项。

关键词：

数控机床；系统结构；故障分类；诊断方法；维修步骤

正文：

一、 数控机床的基本概念和应用领域

数控机床是一种利用数字控制技术实现数控运动的机床，它可以实现高精度、高效率、高自动化的加工过程。数控机床广泛应用于航空航天、汽车、电子、微电子、光学等制造领域，成为现代工业生产的重要装备之一。

二、 数控机床系统的结构和工作原理

数控机床系统主要由数控系统、电气系统、机械系统、液压系统组成。其中，数控系统是整个系统的核心，它控制着机床的运动、加工和现场控制等操作。电气系统负责调节机床的电气信号和电动机的转速、转向等参数。机械系统则是机床的机械部分，包括工作台、主轴、进给机构等。液压系统主要是用来控制机床液压元件的工作。

三、 数控机床故障的分类和诊断方法

数控机床的故障分类主要包括电气故障、机械故障、液压故障、数控系统故障等。诊断方法一般分为四个步骤：信息采集、现象分析、故障定位、原因分析。

四、 数控机床故障维修的基本步骤和注意事项

数控机床故障维修一般分为五个步骤：现场查看、设备检查、故障排除、恢复正常加工、故障分析。在进行维修时，需要注意安全措施、操作规程、使用工具等，以避免二次故障的发生。

综上所述，数控机床系统故障诊断与维修是数控技术应用过程中不可避免的一部分，只有熟练掌握故障诊断和维修技巧，才能更好地保障生产效率和质量，为工业现代化做出积极贡献。五、 数控机床系统故障维修的总结与展望

数控机床作为现代制造业的重要装备，已成为实现高精度、高效率、高自动化生产的关键技术。然而，由于其复杂的结构和工作原理，故障和维修也成为了其使用和维护过程中难以避免的问题。

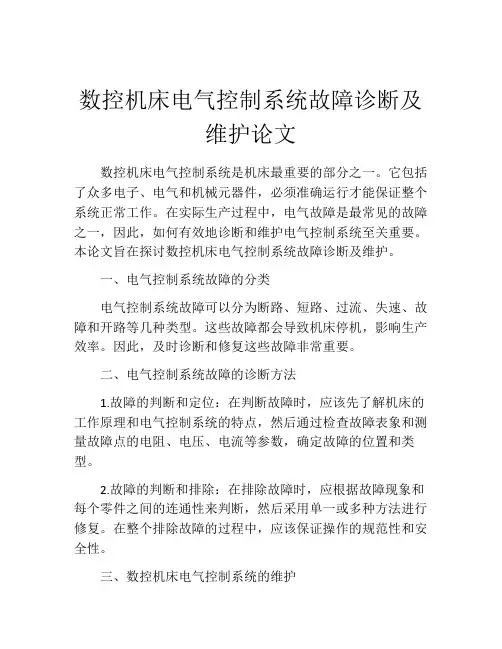

数控机床电气控制系统故障诊断及维护论文

数控机床电气控制系统是机床最重要的部分之一。它包括了众多电子、电气和机械元器件，必须准确运行才能保证整个系统正常工作。在实际生产过程中，电气故障是最常见的故障之一，因此，如何有效地诊断和维护电气控制系统至关重要。本论文旨在探讨数控机床电气控制系统故障诊断及维护。

一、电气控制系统故障的分类

电气控制系统故障可以分为断路、短路、过流、失速、故障和开路等几种类型。这些故障都会导致机床停机，影响生产效率。因此，及时诊断和修复这些故障非常重要。

二、电气控制系统故障的诊断方法

1.故障的判断和定位：在判断故障时，应该先了解机床的工作原理和电气控制系统的特点，然后通过检查故障表象和测量故障点的电阻、电压、电流等参数，确定故障的位置和类型。

2.故障的判断和排除：在排除故障时，应根据故障现象和每个零件之间的连通性来判断，然后采用单一或多种方法进行修复。在整个排除故障的过程中，应该保证操作的规范性和安全性。

三、数控机床电气控制系统的维护 1.电气元器件的保养：机床电气控制系统中的各种元器件需要定期检查和保养。例如，接触器、热继电器、接插件等等，都需要定期检查并清除其表面的尘垢和积水，以保证其正常工作。

2.良好的压力环境：机床运行时的环境对电气控制系统也有一定的影响。因此，机床电气控制系统的维护工作应该在良好的环境下进行，避免受潮、压力太高等情况的发生。

3.返修维护：在机床出现故障时，应按照操作规程进行处理，并及时开展检修工作。检修期间应该仔细查看每个部件，了解每个部件的工作状况，并及时更换损坏的部件。

总之，电气控制系统在机床工作中起着至关重要的作用，它对机床的性能和稳定性起着至关重要的作用。因此，及时诊断和维护电气控制系统非常重要，也是机床生产质量的保障。

数控机床的故障诊断、处理

数控机床，是一种技术含量很高的机、电、仪一体化的高效复杂的自动化机床，机床在运行过程中，零部件不可避免地会发生不同程度、不同类型的故障，因此，熟悉机械故障的特征，掌握数控机床机械故障诊断的常用方法和手段，对确定故障的原因和排除有着重大的作用。

一、数控机床故障诊断原则与基本要求

1.1排障原则。

主要包括以下几个方面：1)充分调查故障现象，首先对操作者的调查，详细询问出现故障的全过程，有些什么现象产生，采取过什么措施等。然后要对现场做细致的勘测;2)查找故障的起因时，思路要开阔，无论是集成电器，还是和机械、液压，只要有可能引起该故障的原因，都要尽可能全面地列出来。然后进行综合判断和优化选择，确定最有可能产生故障的原因;3)先机械后电气，先静态后动态原则。在故障检修之前，首先应注意排除机械性的故障。再在运行状态下，进行动态的观察、检验和测试，查找故障。而对通电后会发生破坏性故障的，必须先排除危险后，方可通电。

1.2故障诊断要求。

除了丰富的专业知识外，进行数控故障诊断作业的人员需要具有一定的动手能力和实践操作经验，要求工作人员结合实际经验，善于分析思考，通过对故障机床的实际操作分析故障原因，做到以不变应万变，达到举一反三的效果。完备的维修工具及诊断仪表必不可少，常用工具如螺丝刀、钳子、扳手、电烙铁等，常用检测仪表如万用表、示波器、信号发生器等。除此以外，工作人员还需要准备好必要的技术资料，如数控机床电器原理图纸、结构布局图纸、数控系统参数说明书、维修说明书、安装、操作、使用说明书等。

二、故障处理的思路

不同数控系统设计思想千差万异，但无论那种系统，它们的基本原理和构成都是十分相似的。因此在机床出现故障时，要求维修人员必须有清晰的故障处理的思路：调查故障现场，确认故障现象、故障性质，应充分掌握故障信息，做到“多动脑，慎动手”避免故障的扩大化。根据所掌握故障信息明确故障的复杂程度，并列出故障部位的全部疑点。准备必要的技术资料，比如机床说明书，电气控制原理图等，以此为基础分析故障原因，制定排除故障的.方案，要求思路开阔，不应将故障局限于机床的某一部分。

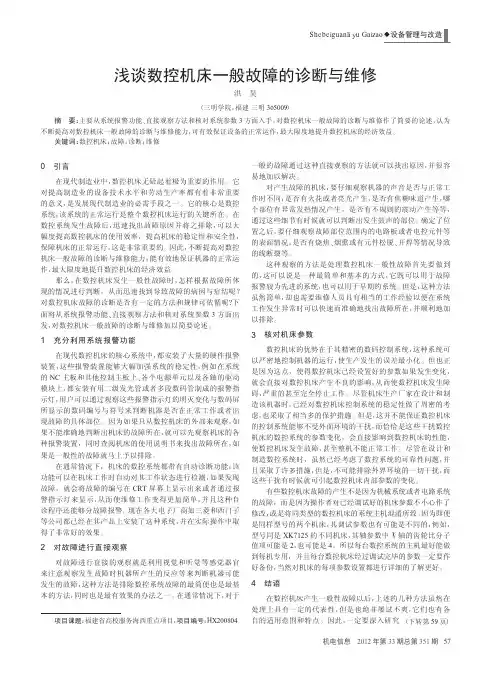

机电信息2012年第33期总第351期0引言在现代制造业中，数控机床无疑起着极为重要的作用。它对提高制造业的设备技术水平和劳动生产率都有着非常重要的意义，是发展现代制造业的必需手段之一。它的核心是数控系统，该系统的正常运行是整个数控机床运行的关键所在。在数控系统发生故障后，迅速找出故障原因并将之排除，可以大幅度提高数控机床的使用效率，提高机床的稳定性和安全性，保障机床的正常运行，这是非常重要的。因此，不断提高对数控机床一般故障的诊断与维修能力，能有效地保证机器的正常运作，最大限度地提升数控机床的经济效益。那么，在数控机床发生一般性故障时，怎样根据故障所体现的情况进行判断，从而迅速找到导致故障的病因与症结呢？对数控机床故障的诊断是否有一定的方法和规律可依循呢?下面将从系统报警功能、直接观察方法和核对系统参数3方面出发，对数控机床一般故障的诊断与维修加以简要论述。1充分利用系统报警功能在现代数控机床的核心系统中，都安装了大量的硬件报警装置，这些报警装置能够大幅加强系统的稳定性，例如在系统的NC主板和其他控制主板上、各个电源单元以及各轴的驱动模块上，都安装有用二级发光管或者多段数码管制成的报警指示灯，用户可以通过观察这些报警指示灯的明灭变化与数码屏所显示的数码编号与符号来判断机器是否在正常工作或者出现故障的具体部位。因为如果只从数控机床的外部来观察，如果不能准确地判断出机床的故障所在，就可以先观察机床的各种报警装置，同时查阅机床的使用说明书来找出故障所在，如果是一般性的故障就马上予以排除。在通常情况下，机床的数控系统都带有自动诊断功能，该功能可以在机床工作时自动对其工作状态进行检测，如果发现故障，就会将故障的编号在CRT屏幕上显示出来或者通过报警指示灯来显示，从而使维修工作变得更加简单，并且这种自诊程序还能够分故障报警。现在各大电子厂商如三菱和西门子等公司都已经在其产品上安装了这种系统，并在实际操作中取得了非常好的效果。2对故障进行直接观察对故障进行直接的观察就是利用视觉和听觉等感觉器官来注意观察发生故障时机器所产生的反应等来判断机器可能发生的故障，这种方法是排除数控系统故障的最简便也是最基本的方法，同时也是最有效果的办法之一。在通常情况下，对于一般的故障通过这种直接观察的方法就可以找出原因，并很容易地加以解决。对产生故障的机床，要仔细观察机器的声音是否与正常工作时不同，是否有火花或者亮光产生，是否有焦糊味道产生，哪个部位有异常发热情况产生，是否有不规则的震动产生等等，通过这些细节有时候就可以判断出发生鼓声的部位。确定了位置之后，要仔细观察故障部位范围内的电路板或者电控元件等的表面情况，是否有烧焦、烟熏或有元件松脱、开焊等情况导致的线断裂等。这种观察的方法是处理数控机床一般性故障首先要做到的，这可以说是一种最简单和基本的方式，它既可以用于故障报警较为先进的系统，也可以用于早期的系统。但是，这种方法虽然简单，却也需要维修人员具有相当的工作经验以便在系统工作发生异常时可以快速而准确地找出故障所在，并顺利地加以排除。3核对机床参数数控机床的优势在于其精密的数码控制系统，这种系统可以严密地控制机器的运行，使生产发生的误差最小化。但也正是因为这点，使得数控机床已经设置好的参数如果发生变化，就会直接对数控机床产生不良的影响，从而使数控机床发生障碍，严重的甚至完全停止工作。尽管机床生产厂家在设计和制造该机器时，已经对数控机床控制系统的稳定性做了周密的考虑，也采取了相当多的保护措施。但是，这并不能保证数控机床的控制系统能够不受外面环境的干扰，而恰恰是这些干扰数控机床的数控系统的参数变化，会直接影响到数控机床的性能，使数控机床发生故障，甚至整机不能正常工作。尽管在设计和制造数控系统时，虽然已经考虑了数控系统的可靠性问题，并且采取了许多措施，但是，不可能排除外界环境的一切干扰，而这些干扰有时候就可引起数控机床内部参数的变化。有些数控机床故障的产生不是因为机械系统或者电路系统的故障，而是因为操作者对已经调试好的机床参数不小心作了修改，或是将同类型的数控机床的系统主机混淆所致。因为即便是同样型号的两个机床，其调试参数也有可能是不同的，例如，型号同是XK7125的不同机床，其轴参数中X轴的齿轮比分子值项可能是2，也可能是4。所以每台数控系统的主机最好能做到每机专用，并且每台数控机床经过调试完毕的参数一定要作好备份，当然对机床的每项参数设置都进行详细的了解更好。4结语在数控机床产生一般性故障以后，上述的几种方法虽然在处理上具有一定的代表性，但是也绝非屡试不爽，它们也有各自的适用范围和特点。因此，一定要深入研究浅谈数控机床一般故障的诊断与维修洪昊（三明学院，福建三明365009）摘要：主要从系统报警功能、直接观察方法和核对系统参数3方面入手，对数控机床一般故障的诊断与维修作了简要的论述，认为不断提高对数控机床一般故障的诊断与维修能力，可有效保证设备的正常运作，最大限度地提升数控机床的经济效益。关键词：数控机床；故障；诊断；维修
