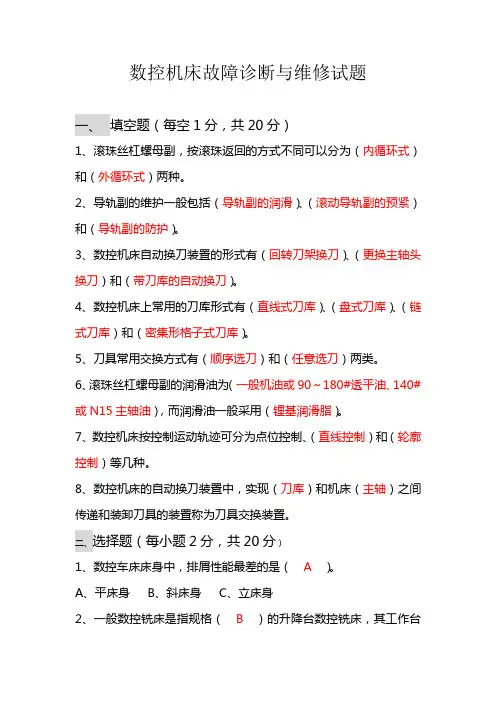

答案数控机床故障诊断与维修试题

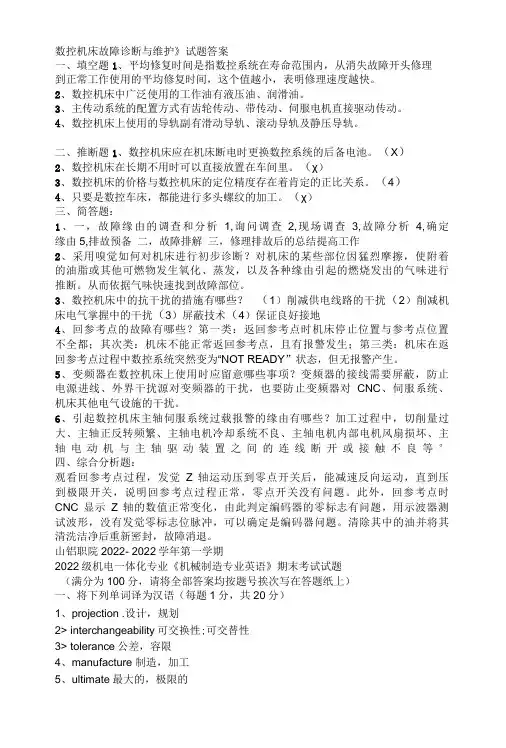

数控机床故障诊断与维护》试题答案一、填空题1、平均修复时间是指数控系统在寿命范围内，从消失故障开头修理到正常工作使用的平均修复时间，这个值越小，表明修理速度越快。

2、数控机床中广泛使用的工作油有液压油、润滑油。

3、主传动系统的配置方式有齿轮传动、带传动、伺服电机直接驱动传动。

4、数控机床上使用的导轨副有滑动导轨、滚动导轨及静压导轨。

二、推断题1、数控机床应在机床断电时更换数控系统的后备电池。

（X）2、数控机床在长期不用时可以直接放置在车间里。

（χ）3、数控机床的价格与数控机床的定位精度存在着肯定的正比关系。

（4）4、只要是数控车床，都能进行多头螺纹的加工。

（χ）三、简答题：1、一，故障缘由的调查和分析1,询问调查2,现场调查3,故障分析4,确定缘由5,排故预备二，故障排解三，修理排故后的总结提高工作2、采用嗅觉如何对机床进行初步诊断？对机床的某些部位因猛烈摩擦，使附着的油脂或其他可燃物发生氧化、蒸发，以及各种缘由引起的燃烧发出的气味进行推断。

从而依据气味快速找到故障部位。

3、数控机床中的抗干扰的措施有哪些？（1）削减供电线路的干扰（2）削减机床电气掌握中的干扰（3）屏蔽技术（4）保证良好接地4、回参考点的故障有哪些？第一类：返回参考点时机床停止位置与参考点位置不全都；其次类：机床不能正常返回参考点，且有报警发生；第三类：机床在返回参考点过程中数控系统突然变为“NOT READY”状态，但无报警产生。

5、变频器在数控机床上使用时应留意哪些事项？变频器的接线需要屏蔽，防止电源进线、外界干扰源对变频器的干扰，也要防止变频器对CNC、伺服系统、机床其他电气设施的干扰。

6、引起数控机床主轴伺服系统过载报警的缘由有哪些？加工过程中，切削量过大、主轴正反转频繁、主轴电机冷却系统不良、主轴电机内部电机风扇损坏、主轴电动机与主轴驱动装置之间的连线断开或接触不良等°四、综合分析题：观看回参考点过程，发觉Z轴运动压到零点开关后，能减速反向运动，直到压到极限开关，说明回参考点过程正常，零点开关没有问题。

一、填空题（每空1分，共20分）1、滚珠丝杠螺母副，按滚珠返回的方式不同可以分为（内循环式）和（外循环式）两种。

2、导轨副的维护一般包括（导轨副的润滑）、（滚动导轨副的预紧）和（导轨副的防护）。

3、数控机床自动换刀装置的形式有（回转刀架换刀）、（更换主轴头换刀）和（带刀库的自动换刀）。

4、数控机床上常用的刀库形式有（直线式刀库）、（盘式刀库）、（链式刀库）和（密集形格子式刀库）。

5、刀具常用交换方式有（顺序选刀）和（任意选刀）两类。

6、滚珠丝杠螺母副的润滑油为（一般机油或90～180#透平油、140#或N15主轴油），而润滑油一般采用（锂基润滑脂）。

7、数控机床按控制运动轨迹可分为点位控制、（直线控制）和（轮廓控制）等几种。

8、数控机床的自动换刀装置中，实现（刀库）和机床（主轴）之间传递和装卸刀具的装置称为刀具交换装置。

一、选择题 1、数控车床床身中，排屑性能最差的是（ A ）。

A、平床身 B、斜床身 C、立床身2、一般数控铣床是指规格（ B ）的升降台数控铣床，其工作台宽度多在400mm以下。

A、较大 B、较小 C、齐全 D、系列化3、采用数控机床加工的零件应该是（ B ）。

A、单一零件B、中小批量、形状复杂、型号多变的零件 C、大批量零件4、数控机床四轴三联动的含义是（ B ）。

A、四轴中只有三个轴可以运动 B、有四个控制轴，其中任意三个轴可以联动C、数控系统能控制机床四轴运动，其中三个轴能联动5、数控机床主轴锥孔的锥度通常为7：24，之所以采用这种锥度是为了（ C ）A、靠摩擦力传递扭矩 B、自锁 C、定位和便于装卸刀柄 D、以上几种情况都是6、目前，在我国数控机床的自动换刀装置中，机械手夹持刀具的方法多采用（ A ）A、轴向夹持 B、径向夹持 C、法兰盘式夹持7、数控机床导轨按接触面的摩擦性质可分为滑动导轨、滚动导轨和（ B ）导轨三种。

Ａ贴塑Ｂ静压Ｃ动摩擦Ｄ静摩擦８、数控机床自动选择刀具中任选刀具的方法是采用（ A ）来选刀换刀。

数控机床故障诊断与维护习题填空题。

1、数控机床中，_数控装置是控制装置的核心。

2、数控机床按照控制方式分，可分为_开环控制数控机床_、半闭环控制数控机床_、闭环控制数控机床。

3、数控机床典型的检测装置有：感应同步器、光电编码器旋转变压器光栅尺和磁栅。

4、FANUC 0I 系统中采用半闭环控制，所使用的检测装置是光电编码器。

5、CNC的的存储区分为F-ROM和S-RAM。

其中_F-ROM___为非易失型存储器，系统断电后数据不丢失；S-RAM为易失型存储器，系统断电后数据丢失，所以其数据需要用系统主板上的电池电源来保存。

6、BOOT是系统在起动时执行CNC软件建立的引导系统。

在BOOT画面下备份系统数据时，BOOT画面的进入方法是插入CF卡按住显示器下面最右边两个键然后通电。

7、在进行参数设置时，若将PARAM写保护打开，则系统会显示_100号报警。

8、为了保证数控机床进给驱动系统的位置随动特性，其进给传动装置通常采用_滚珠丝杠__传动副。

9、目前数控机床常使用的导轨有_直线导轨、镶钢贴塑硬轨和静压导轨三种。

10、数控机床为了完成ATC（自动换刀）过程，必须使机床具有_主轴准停功能。

11、数控机床主轴常见配置形式有两种，即模拟_主轴和串形__主轴。

12、PLC的工作方式是周期循环扫描。

其工作过程分为输入采样阶段、_程序处理执行和输入刷新阶段。

13、FANUC OI系统数控机床模拟主轴在控制主轴转速时，是采用0--10V的模拟电压来控制的。

14.对于FANUC的PMC来说， PMC执行扫描过程中第一级程序每8ms执行一次，而输出信号的输出周期决定于__二级__程序的执行周期。

15.机床操作面板上急停按钮一般为_红色，其作用是_当机床发生急停状态时停止所有动作。

16.FANUC 0I系列数控系统的接口中，JA40是_模拟量主轴速度信号接口，FSSB光缆接口为C0P10A，其伺服驱动器的接口中，编码器接_JF5接口，CRA19A接口为DC24V电源接口。

《数控机床故障诊断与维护》答案一．填空1. 电磁波干扰、供电线路干扰、信号传输干扰2. 控制开关、行程开关、接近开关、温控开关3．综合反映该机床的各关键零部件及其组装后的几何形状误差，精密水平仪、精密方箱、直角尺、平尺、平行光管、千分表、测微仪（其中任何四个都可以）4．驱动电路、电源及保护电路、开/关信号连接电路5、压板调整间隙、镶条调整间隙、压板镶条调整间隙6、输入脉冲频率太高引起转堵、输入脉冲的突跳频率太高二．判断FFTTT TTTFF三．问答1．1).先外部后内部2).先机械后电气3).先静后动4).先公用后专用5).先简单后复杂6).先一般后特殊2、1) 主轴系统性能2) 进给系统性能3) 自动换刀（ATC）系统4) 机床噪声5) 电气装置6) 数控装置7) 安全装置8)润滑装置9）气、液装置10）附属装置3、故障原因排除方法轴承的压盖压合情况不好调整轴承压盖轴承可能破损更换轴承联轴器松动拧紧连轴器锁紧螺钉丝杠润滑不良改善润滑条件滚珠有破损更换新滚珠4．1).外界干扰2).过载3).主轴定位抖动4).主轴转速与进给不匹配5).转速偏离指令值6).主轴异常噪声及振动7).主轴电动机不转5．若是先快速，再减速运动至正向超程，则栅格信号失灵；若是一直运动至正向超程，则参考点开关挡块信号失灵。

四．分析1．1）．速度环增益系数，位置环增益系数，夹紧允差，零速监控延时，机床轮廓误差等（至少写出两个）2）．检查电动机的电压及相序等问题。

3）．判断速度反馈信号是否有问题4）．检查是否是转子位置检测装置故障的问题5）．机械振动的原因。

2．1）先用工具把电机拆开2）数电圈相数，再用万用表测定子线圈的连接（当两个线圈电阻为零时为同一相），如有部分阻抗过大，则是断线的线圈。

数控机床故障诊断与维修试题一、填空题（每空1分，共20分）1、滚珠丝杠螺母副，按滚珠返回的方式不同可以分为（内循环式）和（外循环式）两种。

2、导轨副的维护一般包括（导轨副的润滑）、（滚动导轨副的预紧）和（导轨副的防护）。

3、数控机床自动换刀装置的形式有（回转刀架换刀）、（更换主轴头换刀）和（带刀库的自动换刀）。

4、数控机床上常用的刀库形式有（直线式刀库）、（盘式刀库）、（链式刀库）和（密集形格子式刀库）。

5、刀具常用交换方式有（顺序选刀）和（任意选刀）两类。

6、滚珠丝杠螺母副的润滑油为（一般机油或90～180#透平油、140#或N15主轴油），而润滑油一般采用（锂基润滑脂）。

7、数控机床按控制运动轨迹可分为点位控制、（直线控制）和（轮廓控制）等几种。

8、数控机床的自动换刀装置中，实现（刀库）和机床（主轴）之间传递和装卸刀具的装置称为刀具交换装置。

二、选择题（每小题2分，共20分）1、数控车床床身中，排屑性能最差的是（A）。

A、平床身B、斜床身C、立床身2、一般数控铣床是指规格（B）的升降台数控铣床，其工作台宽度多在400mm以下。

A、较大B、较小C、齐全D、系列化3、采用数控机床加工的零件应该是（B）。

A、单一零件B、中小批量、形状复杂、型号多变的零件C、大批量零件4、数控机床四轴三联动的含义是（B）。

A、四轴中只有三个轴可以运动B、有四个控制轴，其中任意三个轴可以联动C、数控系统能控制机床四轴运动，其中三个轴能联动5、数控机床主轴锥孔的锥度通常为7：24，之所以采用这种锥度是为了（C）。

A、靠摩擦力传递扭矩B、自锁C、定位和便于装卸刀柄D、以上几种情况都是6、目前，在我国数控机床的自动换刀装置中，机械手夹持刀具的方法多采用（A）A、轴向夹持B、径向夹持C、法兰盘式夹持7、数控机床导轨按接触面的摩擦性质可分为滑动导轨、滚动导轨和（B）导轨三种。

Ａ、贴塑Ｂ、静压Ｃ、动摩擦Ｄ、静摩擦８、数控机床自动选择刀具中任选刀具的方法是采用（A）来选刀换刀。

数控机床故障诊断与维修第2版习题答案《数控机床故障诊断与维修》第2版练习与思考题及答案第1章练习与思考题1(见书30页)1-1 数控机床故障诊断与维修的意义是什么？答：在许多⾏业中，数控机床均处在关键⼯作岗位的关键⼯序上，若出现故障后不能及时修复，将直接影响企业的⽣产率和产品质量，会对⽣产单位带来巨⼤的损失。

所以熟悉和掌握数控机床的故障诊断与维修技术、及时排除故障是⾮常重要的。

1-2什么是平均⽆故障⼯作时间？什么是平均有效度？答：平均⽆故障时间是指数控机床在使⽤中两次故障间隔的平均时间，即总故障次数总的⼯作时间=MTBF 答：平均有效度是对数控设备正常⼯作概率进⾏综合评价的指标，它是指⼀台可维修数控机床在某⼀段时间内维持其性能的概率，即MTTRMTBF MTBF A +=1-3数控系统故障如何分类？答：1．从故障的起因分类2．从故障的时间分类3．从故障的发⽣状态分类4．按故障的影响程度分类5．按故障的严重程度分类6．按故障的性质分类1-4数控机床常⽤的故障诊断与维修的⽅法有哪些？故障诊断的⼀般步骤是什么？答：1．常规⽅法（1）直观法（2）⾃诊断功能法（3）功能程序测试法（4）交换法（5）转移法（6）参数检查法（6）参数检查法（7）测量⽐较法（8）敲击法（9）局部升温（10）原理分析法2．先进⽅法（1）远程诊断（2）⾃修复系统（3）专家诊断系统答：1．故障的调查与分析2．电⽓维修与故障的排除3．维修排故后的总结提⾼⼯作1-5数控机床故障诊断常⽤的⼯具有哪些？各有什么⽤途？答：1．万⽤表测量电压、电流、电阻及⾳频电平等多种电参量。

2．逻辑夹逻辑夹是⼀种测试数字电路的⼯具。

3．逻辑笔测试输出信号相对固定于⾼电位或低电位的逻辑门电路。

4．逻辑脉冲发⽣器在测试电路时，如果被测试电路的信号不变，或是有脉冲信号产⽣时，可以使⽤逻辑脉冲发⽣器将受控制的脉冲信号送⾄电路中。

5．电流跟踪器电流跟踪器是⼀种便携式检修辅助⼯具，这种辅助测试⼯具可以帮助检修者准确地找出系统电路板中的短路点。

一、填空题（20分）1.数控机床有（机械系统）与（电控系统）两大部分组成。

2.数控机床故障诊断的三个环节是（故障类型诊断）（故障隔离）（故障定位）。

3.数控机床的日常维护包括（日常点检）（月检查）（半年检查）。

4.数控机床中存在着的干扰有（电网干扰）（接地干扰）（电磁干扰）。

5.数控机床的主要故障（主机故障）（电气故障）。

6.一般可以将维修工作分成（修前准备）（现场工作）（修后档案）等三个阶段。

7.一般的数控的供电系统主要由（低通滤波器）（隔离变压器）（直流稳压电源）等组成。

8.故障出现后，除非（有危及设备与人身安全需要急断电外），不要立即切断总电源，尤其是数控系统的电源。

二、选择题（10分）1.操作不当和电磁干扰引起的故障属于（D）A 机械故障B 强点故障C 硬件故障 D软件故障2．故障定位与检测应遵循一下原则，除了（C）都正确。

A 先一般后特殊B 先查输入后查输出C 先专用后公用D 先机械后电气3.为使RAM存储器内的信息数据不丢失，每月累计开机时间在（B）小时以上。

A 8小时B 10小时C 12小时D 24小时4.既是传导性干扰又是辐射性干扰的是（C）A 电网干扰B 接地干扰C 强电干扰D 静电干扰5．抗电网干扰的主要措施不包括（D）A 滤波B 隔离C 稳压D 接地三简答题（70分）1数控机床故障诊断与维修应遵守的原则。

（P11）2 数控系统的自诊断有几种？其中启动自诊断有什么特点？(P35)3 CNC系统自诊断技术的几种类型 (P33)4 数控机床分析常用的系统框图有哪些？(P50)5 数控机床的故障按故障发生的性质分类、按有无报警分类各有哪几种分类？(P8)6 数控机床观察检查法中常规检查的内容有哪些？(P53)7检查数控系统故障的方法有哪些？（请写出10种以上）(P47)。

第1章同步练习参考答案1．评价机床可靠性能指标有哪些，各是什么含义？答：MTBF—平均无故障工作时间，指设备在一个比较长的使用过程中，两次故障间隔的平均时间。

MTTR—平均无故障连续工作时间，指从开始排除故障直到数控设备能正常使用所需要的时间，反映了数控设备的可维修性。

A—平均有效度，指正常工作时间与总时间之比，是衡量数控机床的可靠性和可维修性的指标。

2．简述数控机床日常维护的内容。

答：分机床维护与系统维护。

机床维护遵循检查规范，日常作好开机前后机床外观与运行状况的检查，并作好运行状态记录；并按规范作机床的日检、月检查和半年检查。

系统的维护主要是作运行电网的检查，通风散热状况，湿气与潮气的检查与开机排除，灰尘杂质的清理等。

3．从事数控维修的人员要满足哪些要求？答：要熟悉数控机床的功能和操作；要有一定的维修经验外，还要具有较宽的知识面，要了解计算机技术、电子技术、自动控制、传感与检测技术、电机控制、机床、加工工艺、液压、气动等方面的知识；能看懂相关技术资料，对机床的结构、电气布局、电缆连接、PLC程序等要做到心中有数；勤作记录，会使用必备检测器具。

第2章同步练习参考答案1．数控机床安装调试包括哪几方面工作？答：数控机床的基础处理和落位，数控机床部件组装。

2．数控机床开机调试应注意哪些步骤？答：通电前检查电源相序，操作面板上按扭及开关，限位开关，电磁阀，接线质量，CNC 电器箱，机床电器等。

通电后作功能试验，主轴变速试验，手动主轴变速试验，手动或增量方式试验返回参考点试验，导轨润滑、滚珠丝杠润滑试验超程保护试验，认真核对参数，CNC电器箱通电检查，液压系统检查，强电各部分电压测量等。

3．简述数控机床的硬件构成及各组成部分在数控机床上的功用？答：数控机床—般由数控装置(CNC)、数控装置的辅助部件、输入输出设备、伺服单元、驱动装置(或称执行机构)、可编程控制器(PLC)及电气控制装置、机床本体及测量装置组成。

《数控机床故障诊断与维修》期末试卷8答案一、填空题《每空1分，共20分》1 •精度' 稳定性、可靠性、加工效率2•阻容保护、压敏电阻保护、续流二极管保护3•摩擦、主轴组件热量4.水平工作面、镶条5.防振和防污6•影响设备和人身安全、立即关电源7•故障检测、故障判断、故障定位8•共模干扰、串模干扰、信息传输干扰。

二、选择题（每空2分，共20分）题号12345答案B C C C A 题号678910答案B B C A B三、简答题《每空8分，共40分》1 •答：1）数控系统要远离高频、中频的电器设备;2）要避免大功率的启动、停止频繁的设备和电火花设备同数控系统位于同一供电线路上；3）电网电压变化比较大的，要增加自动稳压或电子调压装置;4）动力线要与信号线分离，如需相交两者垂直摆放；5）信号线采用屏蔽双绞线。

2.答：使用寿命分：初期使用期、相对稳定期和寿命终了期三个阶段。

特点：1）初期使用期：为开始运行的0.5=年，故障频率较高，一般无规律可寻，突发性强。

2）相对稳定期：设备经过初期的跑合后，进入相对稳定的阶段，此时个类元件的故障较少见，但不排除偶发性故障。

一般为7~10 年。

3）寿命终了期：即老化期，进入该阶段后，各类元器件开始加速磨损和老化，故障频率较高，并逐年递增，具有渐发性' 规律性。

3.答：常用方法：自诊断功能法直观检查法功能程序法PLC程序法隔离法换件诊断法参数检查法原理分析法4•答：1）根据报警号诊断2）根据动作顺序诊断3）根据控制对象工作原理诊断4）根据PMC的I/O状态诊断5）通过PMC梯形图诊断6）动态跟踪梯形图诊断5•答：1）外观检查2）控制柜内元器件的紧固检查3）输入电源电压、相序的确认4）检查直流电压输出5）确认数控系统与机床侧的接口6）确认数控系统各参数的设定7）接通电源检查机床状态8）用手轮进给检查各轴运转情况9）用准听功能来检查主轴的定位情况1 •答：问：询问机床故障发生的经过，弄清故障是突发的，还是渐发的。

《数控机床故障诊断与维修》期末试卷3答案一、填空题《每空仁5分，共15分》1 •存储器、外围逻辑电路2.NC键盘区、机床控制面板区3.机械运动4.热继电器5•步进电机驱动系统、直流电机驱动系统6•插补精度、伺服精度二、选择题《每空仁5分，共15分》题号12345答案G G G B B 题号678910答案B B C D A三、判断题（每空1分，共5分）2.X3.X四、简答题《每空8分，共48分》「答：1）开环控制没有反馈装置，一般采用步进电机作为控制 元件，其控制稳定性好，但精度较低。

2）半闭环控制具有反反馈装置，但其不包括机械传动的所有环 节，精度较高，稳定性较好，性价比较好。

3）闭环控制具有反反馈装置，包括机械传动的所有环节，精度很 高，但因为传动环节包含了许多的非线性因素，稳定性不太好, 价格较高。

译码T 刀具补偿T 进给速度处理T插补运算T位置控制的顺序来完成的。

根据控制系统LED （发光二极管）或数码管的指示进行故障诊3）根据PLC 状态或梯形图进行故障诊断4） 根据机床参数进行故障诊断5） 换板法4•答：1）通过CNC 报警，直接找到故障原因 2）故障有报警显示，但不反映真实原因 3）故障没有任何提示。

答：加工程序的处理过程是按照输入T3.答：1）根据报警好进行故障诊断2) 2.对后两种情况，要利用数控系统自诊断功能结合PLC的梯形图和输入/输出状态信息来分析。

5.答：自诊断功能法直观检查法功能程序法PLC程序法隔离法换件诊断法参数检查法6•答：数控机床的控制可分为二大部分：一部分是坐标轴运动的位置控制；另一部分是数控机床加工过程的顺序控制。

在讨论PLC、CNC和机床各机械部件、机床辅助装置、强电线路之间的关系时，常把数控机床分为“NC侧”和“MT侧”（即机床侧）两大部分。

“NC 侧"包括CNC系统的硬件和软件、以及与CNC系统连接的外部设备。

“MT侧”包括机床机械部分及其液压' 气压、冷却' 润滑、排屑等辅助装置，机床操作面板，继电器线路，机床强电线路等。

《数控机床故障诊断与维修》期末试题及答案一、填空题1、数控系统中以基本控制单元、为核心，由决定位置的机构(伺服机构)、人机对话装置按钮、键盘、显示装置等。

2、电源系统分为电源和电源。

3、伺服模块由机械系统工作台、滚珠丝杠等、驱动用的电机电机，电机和检测器回转角检测器等构成4、开环伺服系统。

是没有的控制系统。

以为驱动元件的伺服系统是最典型的开环控制系统。

5、闭环伺服系统。

具有的伺服系统。

6、数控系统常用诊断方法中的隔离法是指将控制回路，从而达到查找故障区域的目的7、圆度超差有两种情况：一是，二是。

8、自修复系统就是在系统内安装了、并在CNC系统的软件中装有。

9、为了使丝杠与螺母在最大轴向载荷时不致产生过大的间隙，应对丝杠和螺母施加一定的，其大小应等于或稍小于最大载荷的。

10、数控系统软件包括软件和软件两大类。

11、现在市面上广泛使用的数控系统很多，其中尤其以日本和德国市场占有率最高。

12、SINUMERIK 840D系统的部分使用的是西门子SIMATIC S7-300的软件及模块。

13、变频调速器的主电路“交-直-交”变换器，即先将交流电源，而后进行。

14、光栅尺的维护要点是和。

15、FANUC数控系统所需电源为，所以需要采用将AC变压至200V AC。

16、数控机床导轨副的作用是。

17、回转刀架的换刀动作依次为、、。

18．主轴准停主要有三种实现方式即：准停、准停和准停。

19、数控机床机械故障诊断的主要内容，包括对机床运行状态的、和三个方面的内容。

20、数控机床常见的干扰有干扰、干扰和干扰等。

21、数控机床PLC常用的输入元件有：开关、开关、开关、压力开关和开关。

22、数控机床的几何精度是，常用的检测工具有：、、、和高精度检验棒等。

23、数控系统与机床及机床电器设备之间的接口有四个部分：它们分别是：位置反馈电路、电路、电路和电路。

24、数控机床导轨副的间隙调整的方法有：间隙、间隙和间隙。

25、某步进电动机尖叫后不转，其可能的故障原因有：、输入脉冲的升速曲线不够理想引起堵转和。

数控机床故障诊断与维修（五）一、选择题（每题2分，共10题，共20分）1. CNC常用软件插补方法的脉冲增量法适用于开环控制系统。

( ) 2．数控车床适宜加工轮廓形状特别复杂或难于控制尺寸的回转体零件、精度要求高的回转体类零件、特殊的螺旋类零件等。

( ) 3．逐点比较圆弧插补时，若偏差函数等于零，说明刀具在圆心处。

( ) 4．数控机床中独立PLC的CPU与数控系统的CPU是同- CPU。

( ) 5．带有位置检测装置的进给系统一定是半闭环进给伺服系统。

( ) 6．采用步进电机作为伺服驱动装置的CNC系统全是开环系统。

( ) 7．点位控制的特点是，可以以任意途径达到要计算的点, 因为在定位过程中不进行加工。

( ) 8．旋转型检测装置有感应同步器、长光栅、旋转变压器。

( ) 9．SIEMENS公司生产802S系统比840D系统先进。

( ) 10．CIMS是指计算机集成制造系统，FMC是指柔性制造系统。

( )二、选择题（每题2分，共10题，共20分）1．第四代计算机采用的元件为( )。

A．电子管 B．大规模集成电路 C．集成电路 D．晶体管2．数控机床最适用于( )的生产。

A．大批量单一品种零件 B．多品种多种批量零件C．形状复杂零件 D．精度要求不高的零件3．数控机床控制介质是指： ( )A．零件图样和加工程序单 B．交流电C．穿孔带、磁盘和磁带、网络 D．光电阅读机4．数控机床工作时，当发生任何异常现象需要紧急处理时应启动( )。

A．程序停止功能 B．暂停功能 C．紧停功能 D．断电5．闭环迸给伺服系统与半闭环进给伺服系统主要区别在于( )。

A．数控单元 B．检测单元 C．伺服单元 D．控制对象6．从工作性能上看机床液压传动的缺点是： ( )A.调速范围小 B．换向慢 C．传动效率低 D．驱动力大7．步进电机的转速是否通过改变电机的 ( ) 而实现。

A．脉冲频率 B．脉冲速度 C．通电顺序 D．自身结构8．某直线光栅刻线密度为100条，配合电子四等分电路，其分辨率为：( )。

数控机床故障诊断与维修试题答案及评分标准2011年7月一、填空题（每空1.5分，共30分）1、关联性故障非关联性2、数控装置伺服驱动装置检测装置机床本体3、0.04/1000mm4、问诊看诊听诊触诊5、动力元件执行元件控制元件辅助元件工作介质6、可恢复故障7、数控系统8、简易诊断精密诊断二、多项选择题（每题3分，共30分）1、ACD2、ABC3、ABCD4、ACD5、ABCD6、ABC7、BCD8、ABC9、BCD 10、ABD三、简答题(每题6分，共24分)1、直观法，测量比较法，置换法，参数检查法，功能程序测试法，自诊断功能法。

2、高刚度，高灵敏度，高抗震性，热变形小，高精度的保持性，高可靠性，刀具的先进性。

3、窜动，爬行，漂移，超程，过载，振动，伺服电动机不转，位置误差，机械传动部件的间隙与松动，回参考点故障。

4、（1）控制交流负载应选用交流接触器，控制直流负载应选用直流接触器；（2）主触头的额定工作电压应大于或等于负载电路的电压；（3）主触头的额定工作电流应大于或等于负载电路的电流；（4）吸引线圈的额定电压应与控制回路的电压相一致，当接触线圈的电压达到额定电压的85%或更高时，触电应可靠动作。

四、综合分析题（共16分）因故障发生时系统不报警，但故障明显，故通过交换法检查，确定故障部位应在X 轴伺服电动机与四缸传动链一侧。

为区别电动机故障，可拆卸电动机与滚珠丝杠之间的弹性联轴器，单独通电检查电动机。

检查结果表明，电动机运转时无振动现象，显示故障部位在机械传动部分。

脱开弹性联轴器，用扳手转动滚珠丝杠进行手感检查。

通过手感检查，发现工作台X轴方向位移接近行程终端时，感觉到阻力明显增加。

拆下工作台检查，发现滚珠丝杠与导轨不平行，故而引起机械传动过程中的振动现象。

经过认真修理、调整后，重新装好，故障排除。

安徽机电职业技术学院200 －200 学年第 学期《数控机床故障诊断与维修》模拟考试试卷 班级 姓名 学号一、填空题（每小题2分，共20分）1、数控机床常见的干扰有 干扰、 干扰和信号传输干扰等。

2、数控机床PLC 输入元件有： 、行程开关、 、压力开关和 。

输出元件有： 、 等。

3．从点检的要求和内容看，点检可分为 点检、日常点检和 点检。

4、驱动系统的作用是 。

二、判断题（每小题1.5分，共15分）1、数控机床最适用于复杂、高精、多种批量尤其是单件小批量的机械零件的加工。

( ) 2．凡是包含测量装置的数控机床都是开环数控机床。

( ) 3．数控机床电控系统包括交流主电路、机床辅助功能控制电路和电子控制电路，一般将前者称为“强电”，后者称为“弱电” 。

( ) 4．对数控机床的各项几何精度检测工作应在精调后一气呵成，不允许检测一项调整一项，分别进行。

( ) 5．数控系统动态响应的快慢，系统跟踪精度的高低，都直接影响轮廓加工精度的高低和加工表面质量的好坏。

( ) 6．CNC 装置中，I/O 处理主要处理CNC 控制面板开关信号，机床电气信号的输入、输出和控制。

( ) 7．滚珠丝杠副消除轴向间隙的目的主要是减小摩擦力矩。

（ ） 8．用数显技术改造后的机床就是数控机床。

( ) 9．数控机床的定位精度与数控机床的分辨率精度是一致的。

( ) 10．常用的测量元件有光电编码器、感应同步器和光栅等。

( )三、选择题（每小题3分，共15分）1.数控机床是在诞生的。

( ) A．日本 B. 美国 C. 英国 D. 中国2．数控机床切削精度检验，对机床几何精度和定位精度的一项综合检验 ( )。

A.又称静态精度检验，是在切削加工条件下；B.又称动态精度检验，是在空载条件下；C.又称静态精度检验，是在空载条件下；D.又称动态精度检验，是在切削加工条件下；3.滚珠丝杠预紧的目的是： ( ) 。

A 增加阻尼比，提高抗振性 B提高运动平稳性C 消除轴向间隙和提高传动刚度 D加大摩擦力，是系统能自锁4.数控机床工作时，当发生任何异常现象需要紧急处理时应启动（）。

黄冈科技职业学院 2012 -2013 学年下学期期末考试试卷参考答案及评分标准( A 卷)
课程名称：《数控机床故障诊断与维修》命题单位：数控教研室
适用专业/年级：机电一体化、数控技术/二命题人：范军
一、单项选择题（本题共20个小题，每小题2分，共40分）
标准答案如下：
二、判断题（本题共10个小题，每小题2分，共20分）
三、简答题（本题共3个小题，每小题8分，共24分）
（1）答：①系统开机自诊断功能的故障诊断方法
②系统报警诊断号故障诊断方法
③系统动态梯形图信号跟踪的诊断法
④机床厂家报警号及报警信息的故障诊断方法
⑤系统数据初始化复位的故障诊断方法
⑥备件置换法的故障诊断方法
⑦同类对调的故障诊断方法
⑧功能参数封锁的故障诊断方法
⑨系统短路故障排除法的故障诊断方法
⑩使能信号短接故障诊断方法
（11）电动机精度检测判别机床加工误差的法
（12）系统故障诊断引导法
（13）远程诊断法
（2）答：加工程序中如遇到M03、M04、M05、M06、M07、M08、M09、M10中某个M指令，相应R0040的某个位会接通为1，控制外部电路，完成相应功能；经过上面译码程序处理后，当系统处理到M03指令时，R40.0将收到一个控制脉冲，Y0002.0=1，主轴正转；同理，当系统处理到M04指令时，R40.1将收到一个控制脉冲，Y0002.1=1，主轴反转；当系统处理到M05指令时，R40.2将收到一个控制脉冲，主轴停止。

四、编程题（共16分）。
