(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920663461.5(22)申请日 2019.05.10(73)专利权人 江西南控电气有限责任公司地址 330000 江西省南昌市南昌县小蓝经济开发区富山大道以北(72)发明人 左李盛　(74)专利代理机构 南昌大牛专利代理事务所(普通合伙) 36135代理人 喻莎(51)Int.Cl.H02B 1/30(2006.01)H02B 1/20(2006.01)H02B 1/28(2006.01)H02B 1/56(2006.01)H02G 3/04(2006.01)H02H 7/22(2006.01)(54)实用新型名称一种智能配电柜(57)摘要本实用新型揭示一种智能配电柜，包括柜身、柜门和机柜室，机柜室的内部靠近柜门的位置处固定有一前面板，其机柜室的内部靠近柜身背部的位置处还固定有一隔板，前面板与隔板之间通过支撑框架从上到下等距分隔出若干隔室。

本实用新型通过以支撑框架从上到下在前面板与隔板之间等距分隔出若干隔室，配合支撑框架上设置的直线步进电机、丝杆以及丝杆滑套等结构，以及门锁密码输入器、PLC控制器和封盖上的磁吸锁等装置，使得每个分区内安装的电控元件得到独立的保护，能够有效提高配电柜内部电控元件的安防系数，能够有效杜绝人为破坏的现象发生，能够有效保证相关区域的供电系统的安全运行。

权利要求书2页 说明书5页 附图4页CN 209692179 U 2019.11.26C N 209692179U权　利　要　求　书1/2页CN 209692179 U1.一种智能配电柜，包括柜身(1)、柜门(2)和机柜室(3)，其特征在于：所述机柜室(3)的内部靠近柜门(2)的位置处固定有一前面板(4)，其机柜室(3)的内部靠近柜身(1)背部的位置处还固定有一隔板(5)，所述前面板(4)与隔板(5)之间通过支撑框架(6)从上到下等距分隔出若干隔室，所述支撑框架(6)包括两根相互平行的支撑梁(61)，两根支撑梁(61)的前端通过一体成型的第一连接块(62)连接，其两根支撑梁(61)的尾端通过一体成型的第二连接块(63)连接，所述第二连接块(63)底部的中央位置处固定安装有一直线步进电机(13)，该直线步进电机(13)的输出端固定连接有一根与支撑梁(61)平行的丝杆(14)，该丝杆(14)的前端通过轴承活动插接在第一连接块(62)的内部，所述前面板(4)与隔板(5)之间从上到下还等距离固定连接有承接梁(7)，每根承接梁(7)均对应设置在一个支撑框架(6)的底部且与支撑框架(6)中的支撑梁(61)的位置相对应；所述机柜室(3)的顶部以及承接梁(7)的底部均固定连接有一上滑轨(8)，所述支撑框架(6)中的支撑梁(61)顶部固定安装有下滑轨(9)，所述下滑轨(9)和上滑轨(8)的外侧分别滑动连接有下滑动托件(10)和上滑动托件(18)，所述下滑动托件(10)和上滑动托件(18)的尾端之间分别竖直固定有第一竖板(11)和第二竖板(12)，所述第一竖板(11)和第二竖板(12)之间固定安装有一断路保护器(35)，两个下滑动托件(10)的顶部靠近前端的位置处还固定有一块托板(17)，该托板(17)上安装有电控元件(19)，所述托板(17)的前端固定有一封盖(16)，所述前面板(4)的中部对应托板(17)的位置处开设有一宽度与托板(17)宽度相等的开口，所述封盖(16)位于前面板(4)的外侧，其封盖(16)的位置与开口的位置相契合，且封盖(16)的外沿延伸至开口的外侧并与前面板(4)的板身之间紧密贴合，所述封盖(16)的一侧与前面板(4)相贴合的位置处固定有安装有磁吸锁(34)，前面板(4)的中部对应封盖(16)的位置处还安装有门锁密码输入器(31)；所述丝杆(14)的外部且靠近直线步进电机(13)的一端套装有一丝杆滑套(15)，丝杆滑套(15)的顶部固定在托板(17)的尾端上，所述机柜室(3)底部的柜身(1)内还固定安装有PLC控制器(29)和风机(30)，所述柜身(1)的背部通过螺栓还安装有一块背部封板(20)，所述隔板(5)靠近背部封板(20)的一侧对应每个隔室的位置处均横向固定有一理线槽(22)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920588835.1(22)申请日 2019.04.27(73)专利权人 上海郑民电器有限公司地址 201799 上海市青浦区练塘镇章练塘路588弄15号1幢二层A区2130室(72)发明人 韩昕彤　(74)专利代理机构 上海宏京知识产权代理事务所(普通合伙) 31297代理人 何艳娥(51)Int.Cl.H02B 1/30(2006.01)H02B 1/20(2006.01)(54)实用新型名称一种方便接线的配电柜(57)摘要本实用新型公开了一种方便接线的配电柜，涉及配电柜技术领域，该方便接线的配电柜，包括柜体；所述柜体的底部固定连接有排线组件，所述排线组件包括固定条、固定槽和卡块，所述固定条的内部开设有固定槽，所述固定条顶部的两侧固定连接有相对应的卡块；所述柜体内壁的左右两侧均固定设置有一个固定板，两个所述固定板均通过固定螺栓与柜体固定连接，两个所述固定板远离柜体的一侧固定连接有一个接线条。

该方便接线的配电柜，通过设置两组排线组件，可以对配电柜内部的连接线进行合理排线，并通过卡块203进行固定，防止连接线脱离，用固定套把连接线固定到接线孔的内部，然后用连接螺栓把两个连接块固定，实现快速接线的目的。

权利要求书1页 说明书5页 附图4页CN 209642087 U 2019.11.15C N 209642087U权　利　要　求　书1/1页CN 209642087 U1.一种方便接线的配电柜，包括柜体(1)，其特征在于：所述柜体(1)的底部固定连接有排线组件(2)，所述排线组件(2)包括固定条(201)、固定槽(202)和卡块(203)，所述固定条(201)的内部开设有固定槽(202)，所述固定条(201)顶部的两侧固定连接有相对应的卡块(203)；所述柜体(1)内壁的左右两侧均固定设置有一个固定板(3)，两个所述固定板(3)均通过固定螺栓(4)与柜体(1)固定连接，两个所述固定板(3)远离柜体(1)的一侧固定连接有一个接线条(5)；所述接线条(5)的左右两侧分别开设有若干第一安装孔(6)和若干第二安装孔(7)，所述接线条(5)的顶部开设有若干连通孔(8),所述第一安装孔(6)、第二安装孔(7)和连通孔(8)的数量相同，且所述第一安装孔(6)、第二安装孔(7)和连通孔(8)三个为一组，且每组所述第一安装孔(6)、第二安装孔(7)和连通孔(8)的内腔相连通，所述连通孔(8)的内部插接有连接螺栓(9)；所述第一安装孔(6)的内部插接有第一连接块(10)，所述第一连接块(10)的内部开设有第一接线孔(11)，所述第一接线孔(11)从外向内的直径依次变短，所述第一接线孔(11)的内部螺纹连接有第一固定套(12)；所述第二安装孔(7)的内部插接有第二连接块(13)，所述第二连接块(13)的内部开设有第二接线孔(14)，所述第二接线孔(14)从外向内的直径依次变短，所述第二接线孔(14)的内部螺纹连接有第二固定套(15)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920278861.4(22)申请日 2019.03.06(73)专利权人 北京国网华商电力工程有限公司地址 100101 北京市平谷区林荫北街13号信息大厦802室(72)发明人 王树松　(74)专利代理机构 北京中企鸿阳知识产权代理事务所(普通合伙) 11487代理人 李斌(51)Int.Cl.H02B 1/46(2006.01)H02B 1/56(2006.01)(54)实用新型名称一种电力柜箱体(57)摘要本实用新型公开了一种电力柜箱体，包括柜体和仪表腔，所述柜体的下方设置由底座，柜体的顶部设置防雨顶罩，所述仪表腔的底部设置上风板，并且上风板上加工气孔，本实用新型采用上风板与下风板配合，对柜体内的空气流通进行导向，并与上散热口和下散热口配合，提高柜体内电力设备的散热效率，降温效果更好；采用安装横梁、安装纵梁和固定梁配合，并通过统一化的安装孔进行装配，通过安装孔之间的配合，调整安装纵梁在固定梁上的位置以及安装横梁在安装纵梁上的位置，即可满足电力设备不同尺寸的安装空间要求，操作更加方便，并且结构更加稳定。

权利要求书1页 说明书3页 附图3页CN 209626725 U 2019.11.12C N 209626725U权　利　要　求　书1/1页CN 209626725 U1.一种电力柜箱体，包括柜体、仪表腔和电力腔，其特征在于，所述柜体的下方设置由底座，柜体的顶部设置防雨顶罩，并且柜体内由下至上形成有电力腔和仪表腔，并且电力腔和仪表腔外侧的柜体上分别加工有下凸缘和上凸缘，同时在下凸缘和上凸缘外侧的柜体上分别设置电力箱门和仪表箱门，并且电力箱门和仪表箱门的左端均与柜体铰接，所述仪表腔的底部设置上风板，并且上风板上加工气孔，并在仪表腔两侧的柜体上加工上散热口，同时在仪表腔两侧的柜体内壁上设置散热风机，并且散热风机与上散热口对应配合，所述电力腔两侧的柜体的内壁上设置固定梁，并在固定梁上设置安装纵梁，安装纵梁与固定梁均加工安装孔，并且安装纵梁与固定梁上的安装孔通过螺栓配合连接，同时在电力腔内设置安装横梁，并且安装横梁的两端与安装纵梁上的安装孔通过螺栓配合连接。

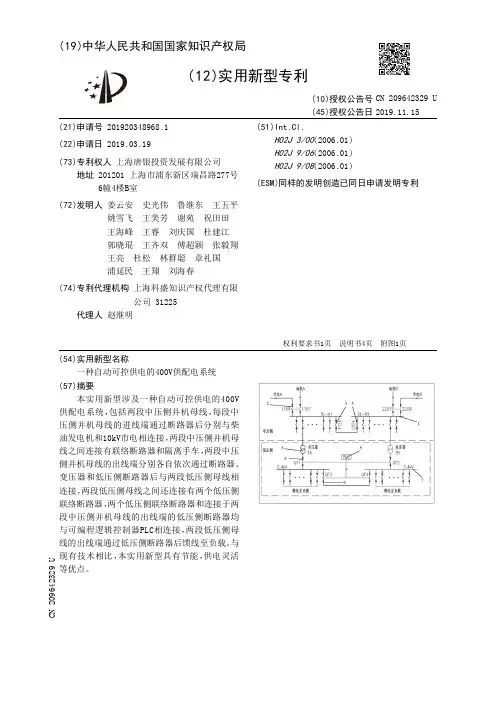

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920348968.1(22)申请日 2019.03.19(73)专利权人 上海唐银投资发展有限公司地址 201201 上海市浦东新区瑞昌路277号6幢4楼B室(72)发明人 姜云安　史光伟　鲁继东　王五平　姚雪飞　王美芳　谢苑　祝田田　王海峰　王睿　刘庆国　杜建江　郭晓琨　王齐双　傅超颖　张毅翔　王亮　杜松　林群聪　章礼国　浦延民　王翔　刘海春　(74)专利代理机构 上海科盛知识产权代理有限公司 31225代理人 赵继明(51)Int.Cl.H02J 3/00(2006.01)H02J 9/06(2006.01)H02J 9/08(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种自动可控供电的400V供配电系统(57)摘要本实用新型涉及一种自动可控供电的400V 供配电系统，包括两段中压侧并机母线，每段中压侧并机母线的进线端通过断路器后分别与柴油发电机和10kV市电相连接，两段中压侧并机母线之间连接有联络断路器和隔离手车，两段中压侧并机母线的出线端分别各自依次通过断路器、变压器和低压侧断路器后与两段低压侧母线相连接，两段低压侧母线之间还连接有两个低压侧联络断路器，两个低压侧联络断路器和连接于两段中压侧并机母线的出线端的低压侧断路器均与可编程逻辑控制器PLC相连接，两段低压侧母线的出线端通过低压侧断路器后馈线至负载。

与现有技术相比，本实用新型具有节能，供电灵活等优点。

权利要求书1页 说明书4页 附图1页CN 209642329 U 2019.11.15C N 209642329U权　利　要　求　书1/1页CN 209642329 U1.一种自动可控供电的400V供配电系统，其特征在于，包括两段中压侧并机母线(1)，每段所述中压侧并机母线(1)的进线端通过断路器(2)后分别与柴油发电机和10kV市电相连接，两段所述中压侧并机母线(1)之间连接有联络断路器(3)和隔离手车(4)，两段所述中压侧并机母线(1)的出线端分别各自依次通过所述断路器、变压器(5)和低压侧断路器(6)后与两段低压侧母线(7)相连接，两段所述低压侧母线(7)之间还连接有两个低压侧联络断路器(8)，两个所述低压侧联络断路器(8)和连接于两段所述中压侧并机母线(1)的出线端的所述低压侧断路器(6)均与可编程逻辑控制器PLC(9)相连接，两段所述低压侧母线(7)的出线端通过所述低压侧断路器(6)后馈线至负载。
