高层建筑电气工程供配电系统设计的分析高层建筑电气工程供配电系统设计是指为高层建筑提供电力供应和分配的系统设计。
该设计需要考虑高层建筑的特点、用电负荷、安全性、可靠性以及经济性等因素。
供配电系统的设计必须满足高层建筑的用电需求。
设计师需要了解高层建筑的用电负荷情况，包括常规用电和特殊用电。
常规用电指的是灯具、插座、空调等普通用电设备，特殊用电指的是电梯、水泵、通风设备等特殊用电设备。
设计师需要确定这些设备的数量、功率以及使用特点，从而确定整个高层建筑的用电需求。
为了保证供配电系统的安全性，设计师需要对电气线路进行合理布置。
高层建筑的电气线路通常采用回路供电方式，即每层电气线路都采用回路供电，以保证每层电气设备的供电可靠性。
设计师还需要合理分布配电箱和开关箱，确保供电线路的安全性。
供配电系统的可靠性是一个重要考虑因素。
高层建筑的电气系统必须确保供电可靠，以避免断电造成的不便和安全隐患。
为了提高可靠性，设计师可以采用双回路供电、备用电源和自动切换设备等措施。
而高层建筑电气工程供配电系统设计还需要考虑经济性。
设计师需要根据建筑的规模和预算，合理配置设备和线路，以达到最佳的经济效益。
还需要考虑节能和环保因素，选择低能耗、高效率的设备和线路。
在进行高层建筑电气工程供配电系统设计之前，还需要进行一系列的分析工作。
要对高层建筑的用电负荷进行准确测算，以确定整个系统的容量和规模。
要对建筑物的电气线路进行布线分析，以保证电气线路的合理性和安全性。
还需要对电气设备的选用进行分析，选择合适的设备以满足高层建筑的用电需求。
高层建筑电气工程供配电系统设计的分析随着城市化进程的加快，高层建筑越来越普遍，高层建筑的电气工程供配电系统设计成为一个重要的研究课题。
供配电系统是高层建筑电气工程中的核心系统之一，其设计是否合理将直接影响建筑的用电安全性、经济性和可靠性。
本文将对高层建筑电气工程供配电系统设计进行详细的分析。
一、供配电系统的基本要求1. 安全性高层建筑供配电系统的设计首先要保证电气设备的安全性。
在设计过程中需要考虑到电气设备的耐受能力、保护措施的规范性等因素，确保供配电系统能够在各种异常情况下正常工作，保障人员和设备的安全。
2. 经济性供配电系统的设计需要考虑到成本效益。
合理选择电缆、开关设备和配电箱等设备，高效利用能源，降低系统的能耗，减少建设和运行成本，提高系统的经济性。
3. 可靠性高层建筑供配电系统的可靠性要求极高，因为一旦发生供电故障将会给建筑及居民带来巨大的损失。
供配电系统的设计应具备良好的抗干扰能力和自恢复能力，以确保系统在各种情况下能够正常供电。
二、供配电系统的设计内容1. 输电线路设计输电线路设计是供配电系统设计中的关键环节。
根据高层建筑的用电需求和建筑结构特点，设计合理的输电线路，包括主干线路和分支线路的规划和布局。
在设计中需要考虑线路的容量、电压降、敷设方式、绝缘等级等因素，以确保线路的安全可靠运行。
2. 配电设备选择高层建筑供配电系统的配电设备选择应充分考虑建筑的用电需求和供电要求。
根据用电负荷和功率需求选择合适的变压器、配电箱、断路器等设备，并采用先进的技术和设备，以确保供配电系统的高效、稳定运行。
3. 主配电室设计主配电室是供配电系统的核心部分，其设计直接影响整个供配电系统的运行效果。
在设计主配电室时，需要考虑到设备的布局、通风、防火、防水等因素，并配备相应的安全设施和监测系统，以确保主配电室的安全、可靠运行。
4. 系统保护与自动化供配电系统的保护与自动化是其设计中的重要方面。
通过合理设计保护装置和自动化系统，可以有效地对供配电系统的故障进行预防和处理，保障供电系统的安全和可靠运行。
高层建筑电气工程供配电系统设计的分析高层建筑电气工程供配电系统设计是高层建筑工程中的一个十分重要的部分。
供配电系统的设计质量直接关系到高层建筑的安全性、稳定性、可靠性和经济性。
对于高层建筑电气工程供配电系统的设计，需要进行全面的分析和综合考虑。
本文将对高层建筑电气工程供配电系统设计进行详细的分析，以期为相关工程实践提供参考。
一、需求分析在进行高层建筑电气工程供配电系统设计之前，首先要进行需求分析。
具体来说，就是要充分了解高层建筑的用电需求和用电特点。
一般来说，高层建筑用电量大，用电类型多样，用电设备种类繁多。
高层建筑对电力的供应稳定性和可靠性要求很高，尤其是对于特殊行业用电场所，其对供配电系统的要求更是苛刻。
在设计高层建筑电气工程供配电系统时，需要充分考虑到高层建筑的用电需求特点，确保供配电系统可以满足高层建筑的用电需求。
二、电气负载分析在进行供配电系统设计之前，还需要进行电气负载分析。
通过对高层建筑的用电设备进行分类、统计和分析，得出各个设备的容量、用电量、用电特点等信息，从而为供配电系统的设计提供依据。
还需要对高层建筑的用电负载进行合理的布置，合理的分布用电负载，以尽可能降低供配电系统的电气线路长度、减少线损，提高供配电系统的经济性和可靠性。
三、供配电系统的设计1. 设计原则供配电系统的设计必须遵循一些基本原则，包括：安全可靠、合理经济、运行方便、易于维护、节能环保、满足用电需求等。
在电气工程供配电系统设计中，首先要保证系统的安全可靠性，即要确保供配电系统能够稳定、可靠地为高层建筑提供供电服务。
还要保证供配电系统的合理经济性，即要在满足用电需求的前提下，尽可能降低供配电系统的成本。
还要方便供配电系统的运行和维护，要求供配电系统的运行、维护工作能够简便、方便，以保证供配电系统的正常运行。
还需要保证供配电系统的节能环保，要求供配电系统在运行中尽可能降低能源消耗和环境污染。
2. 主要设备供配电系统主要由发电机组、变压器、配电装置、开关设备、电缆、电气保护装置、检测仪表等设备组成。

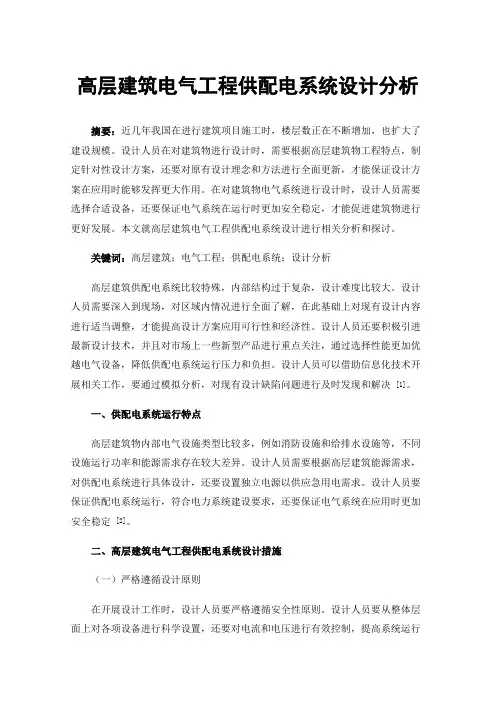

高层建筑电气工程供配电系统设计分析摘要：近几年我国在进行建筑项目施工时，楼层数正在不断增加，也扩大了建设规模。
设计人员在对建筑物进行设计时，需要根据高层建筑物工程特点，制定针对性设计方案，还要对原有设计理念和方法进行全面更新，才能保证设计方案在应用时能够发挥更大作用。
在对建筑物电气系统进行设计时，设计人员需要选择合适设备，还要保证电气系统在运行时更加安全稳定，才能促进建筑物进行更好发展。
本文就高层建筑电气工程供配电系统设计进行相关分析和探讨。
关键词：高层建筑；电气工程；供配电系统；设计分析高层建筑供配电系统比较特殊，内部结构过于复杂，设计难度比较大。
设计人员需要深入到现场，对区域内情况进行全面了解，在此基础上对现有设计内容进行适当调整，才能提高设计方案应用可行性和经济性。
设计人员还要积极引进最新设计技术，并且对市场上一些新型产品进行重点关注，通过选择性能更加优越电气设备，降低供配电系统运行压力和负担。
设计人员可以借助信息化技术开展相关工作，要通过模拟分析，对现有设计缺陷问题进行及时发现和解决[1]。
一、供配电系统运行特点高层建筑物内部电气设施类型比较多，例如消防设施和给排水设施等，不同设施运行功率和能源需求存在较大差异。
设计人员需要根据高层建筑能源需求，对供配电系统进行具体设计，还要设置独立电源以供应急用电需求。
设计人员要保证供配电系统运行，符合电力系统建设要求，还要保证电气系统在应用时更加安全稳定[2]。
二、高层建筑电气工程供配电系统设计措施（一）严格遵循设计原则在开展设计工作时，设计人员要严格遵循安全性原则。
设计人员要从整体层面上对各项设备进行科学设置，还要对电流和电压进行有效控制，提高系统运行安全性。
设计人员还要严格遵循节能性设计原则，要尽可能采用节能环保材料和设备，降低系统运行能耗[3]。
（二）做好负荷计算要想明确负荷等级，就要严格按照设计规定，结合项目实际情况，对消防设备和客梯等设备用电负荷进行全面计算。

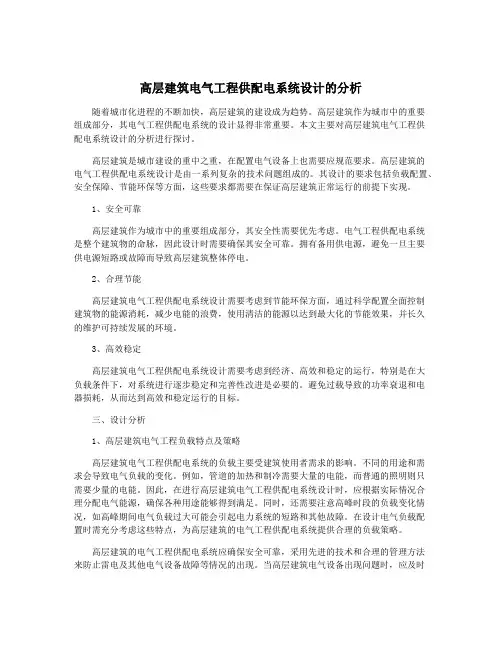

高层建筑电气工程供配电系统设计的分析随着城市化进程的加速和人口增长，高层建筑的数量不断增加，这为电气工程带来了诸多挑战。
高层建筑电气工程的供配电系统设计需要充分考虑建筑的结构特点、用电设备的需求、安全性和可靠性等多方面因素。
本文将对高层建筑电气工程供配电系统设计进行深入分析，探讨其设计原则、关键技术以及未来发展趋势。
高层建筑电气工程供配电系统设计的原则是保证电力供应的可靠性和安全性。
高层建筑一般集中了大量的用电设备和设施，如电梯、空调、照明等，因此对电力的供应要求高。
供配电系统设计要充分考虑建筑物的结构、用电需求以及应急情况下的电力保障措施，确保在任何情况下都能提供稳定可靠的电力。
高层建筑电气工程供配电系统设计的关键技术包括：用电负荷的合理分配、配电系统的选择、保护系统的设计等。
在高层建筑中，不同区域的用电负荷可能差异巨大，需要合理分配电力资源，避免单个区域用电过载或者其他安全隐患。
选择合适的配电设备和保护装置也是非常关键的。
优秀的配电系统应该具备高效节能、稳定可靠、安全环保等特点，有效保障电力供应的持续性。
高层建筑电气工程供配电系统设计未来的发展趋势主要包括智能化、绿色化和数字化等方向。
随着智能技术的不断发展，智能化供配电系统将成为未来的趋势。
通过智能化技术，可以实现对电网的智能监控、远程管理、故障诊断等功能，提高供配电系统的安全性和可靠性。
高层建筑电气工程供配电系统设计还需向绿色化方向发展，采用可再生能源、能源储备技术和节能设备，实现高效节能、绿色环保的电力供应。
数字化技术的应用也将对供配电系统设计产生深远影响，例如数字化的监控、控制系统，能够提高供配电系统的自动化水平，提高电力系统的可靠性和安全性。
高层建筑电气工程供配电系统设计是一项复杂而又重要的工程。
在设计过程中，应该充分考虑建筑结构、用电需求以及未来发展趋势，采用智能化、绿色化和数字化技术，不断提高供配电系统设计水平，为高层建筑提供安全可靠的电力供应。
高层建筑电气工程供配电系统设计的分析摘要：伴随着城市化的发展进程，城市中高层建筑物越来越多。
但是在高层建筑中由于电气设计系统关系着整个建筑运行的安全稳定，所以必须要加强对高层建筑电气设计的可靠性。
文章从低压供配电系统建设的特点和重要性入手，分析高层建筑物低压配电系统容易出现的安全事故，对提高低压配电系统的可靠性提出有效的建议，以期提高人们的生活水平，为建筑电气设计的发展奠定一个良好的基础。
关键词：高层建筑；电气工程；供配电系统设计；分析引言高层建筑的出现及相关施工技术的成熟为我国城市化进程带来了一定的促进作业。
高层建筑意味着可以在有限的城市土地资源中创造更多的生存空间，这显然能够有效解决各大城市土地资源不足的现状。
随着高层建筑的数量越来越多、规模越来越大，其建设质量逐渐成为了社会各界广泛关注的较低。
电气设计是高层建筑的基础组成部分之一，加强对于低压供配电系统的可靠性研究，对于提高高层建筑电气设计实用性无疑有着一定的现实意义。
1高层建筑低压供配电系统的特点和重要性1.1特点高层建筑低压供配电系统具有明显的特点，因为高层建筑结构比较复杂，因此低压供配电系统设置也具有较大的难度。
对比传统建筑物，高层建筑物的空间跨度比较大，需要配备电梯和空调等设备，这些设备需要电力，这也突出了供配电系统建设的重要性，高层建筑施工过程中，需要注重安装和维护高层建筑的电气设备。
高层建筑的结构比较复杂，功能要求具有多样化特征，这也加大了低压供配电系统的设计难度，现如今社会经济高速发展，人们的生活质量不断提高，日常生活和工作当中会利用较多的电力设备，耗电量比较大，高层建筑的低压供配电系统需要提高质量，优化相关技术。
1.2重要性低压供配电系统在高层建筑工程当中发挥着重要的作用，相关用电设备关系到人们生活水平，我国人民的生活水平不断提高，对于电力的需求也不断提高。
低压供配电系统可以满足人们的用电需求，如果没有科学的设计低压供配电系统，人们的生活水平就会受到严重的影响，甚至还会威胁到人们的生命财产安全。

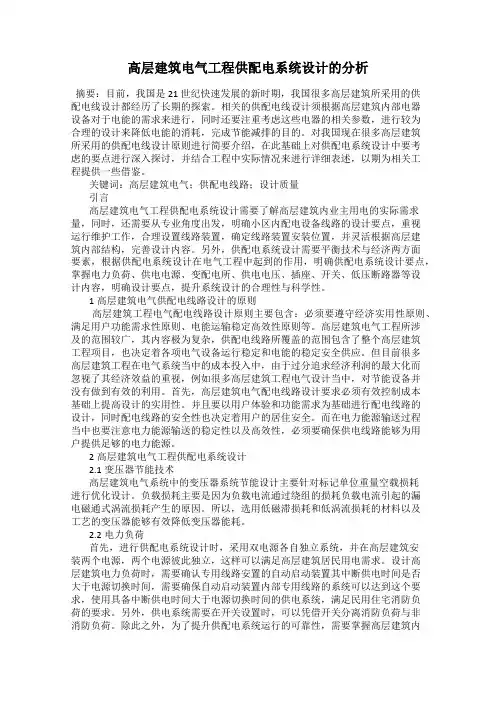

高层建筑电气工程供配电系统设计的分析摘要：目前，我国是21世纪快速发展的新时期，我国很多高层建筑所采用的供配电线设计都经历了长期的探索。
相关的供配电线设计须根据高层建筑内部电器设备对于电能的需求来进行，同时还要注重考虑这些电器的相关参数，进行较为合理的设计来降低电能的消耗，完成节能减排的目的。
对我国现在很多高层建筑所采用的供配电线设计原则进行简要介绍，在此基础上对供配电系统设计中要考虑的要点进行深入探讨，并结合工程中实际情况来进行详细表述，以期为相关工程提供一些借鉴。
关键词：高层建筑电气；供配电线路；设计质量引言高层建筑电气工程供配电系统设计需要了解高层建筑内业主用电的实际需求量，同时，还需要从专业角度出发，明确小区内配电设备线路的设计要点，重视运行维护工作，合理设置线路装置，确定线路装置安装位置，并灵活根据高层建筑内部结构，完善设计内容。
另外，供配电系统设计需要平衡技术与经济两方面要素，根据供配电系统设计在电气工程中起到的作用，明确供配电系统设计要点，掌握电力负荷、供电电源、变配电所、供电电压、插座、开关、低压断路器等设计内容，明确设计要点，提升系统设计的合理性与科学性。
1高层建筑电气供配电线路设计的原则高层建筑工程电气配电线路设计原则主要包含：必须要遵守经济实用性原则、满足用户功能需求性原则、电能运输稳定高效性原则等。
高层建筑电气工程所涉及的范围较广，其内容极为复杂，供配电线路所覆盖的范围包含了整个高层建筑工程项目，也决定着各项电气设备运行稳定和电能的稳定安全供应。
但目前很多高层建筑工程在电气系统当中的成本投入中，由于过分追求经济利润的最大化而忽视了其经济效益的重视，例如很多高层建筑工程电气设计当中，对节能设备并没有做到有效的利用。
首先，高层建筑电气配电线路设计要求必须有效控制成本基础上提高设计的实用性。
并且要以用户体验和功能需求为基础进行配电线路的设计，同时配电线路的安全性也决定着用户的居住安全。
高层建筑电气工程供配电系统设计的分析1. 引言1.1 背景介绍高层建筑是城市发展的重要组成部分，随着城市化进程的加快和人口增长的需求，高层建筑数量不断增加。
高层建筑的电气工程供配电系统设计是其重要组成部分，直接关系到建筑内部的电力供应和分配，对建筑的安全性、可靠性和节能性都有着重要影响。
随着科技的不断进步和新能源技术的发展，高层建筑电气工程供配电系统设计的要求也在不断提高。
在设计过程中，需要综合考虑建筑结构、用电负荷、电力设备选型、节能要求等因素，确保系统设计符合国家相关标准和规范，同时能够满足建筑的实际需求。
深入研究高层建筑电气工程供配电系统设计原则、方法以及考虑因素，对于提高建筑电气系统的安全性、可靠性和节能性具有重要意义。
本文将对高层建筑电气工程供配电系统设计进行深入分析，以期为相关领域的研究和实践提供参考和借鉴。
1.2 研究目的研究目的是为了深入探讨高层建筑电气工程供配电系统设计的相关问题，分析其设计原则、方法以及考虑因素，从而为高层建筑电气工程设计提供有效的指导和参考。
通过研究，可以更好地理解高层建筑电气工程供配电系统的特点和要求，掌握其设计的关键技术和方法，提高设计水平和质量。
通过对供配电系统设计实例的分析，可以将理论知识与实际工程相结合，为实际工程应用提供可行的方案和解决思路。
研究目的旨在推动高层建筑电气工程供配电系统设计的进步与优化，为促进高层建筑电气工程领域的发展做出贡献。
1.3 研究意义高层建筑电气工程供配电系统设计是一个复杂而重要的工作，其设计质量直接影响到建筑物的安全性、可靠性和智能化程度。
对高层建筑电气工程供配电系统设计的研究具有重要的意义。
高层建筑作为人们生活和工作的场所，其电气供配电系统的设计需要满足建筑物不同功能区域的用电需求，保证电力供应的稳定性和可靠性，以确保建筑物内部设备的正常运行和人员的安全。
深入研究高层建筑电气工程供配电系统设计原则和方法，对于提高建筑物的功能性和舒适度具有重要的意义。
高层建筑电气工程供配电系统设计分析屈宏岩
发表时间：2018-04-18T09:51:51.963Z 来源：《电力设备》2017年第31期作者：屈宏岩运术涛王永春[导读] 摘要：建筑电气工程供配电系统设计对于建筑物使用功能的发挥、整体设备的安全运行、节能环保效果的体现等方面发挥着越来越大的作用。
（吉林省中天建筑规划设计研究有限公司长春分公司吉林长春 130012）摘要：建筑电气工程供配电系统设计对于建筑物使用功能的发挥、整体设备的安全运行、节能环保效果的体现等方面发挥着越来越大的作用。
为帮助设计人员更好的理解供配电系统的设计，本文就高层建筑电气工程供配电系统设计进行深入阐述，以供业内人士参考。
关键词：高层建筑；电气工程；供配电系统设计
1高层建筑电气工程供配电系统概述
在对高层建筑的电气工程进行设计时，首先需要考虑的就是电力的负荷情况，如果不能够准确估算出高层建筑中对于电气工程使用的实际电力需求，就无法保障电力设备的有效使用，严重情况下，还会影响到电气设备的安全，对人们的生命财产安全造成威胁。
在计算高层建筑总体使用的电力负荷时，可以采用需要系数法或者是负荷密度法的计算方法，通过这两种计算方法得出的计算数据较为准确，能够为高层建筑的电气工程进行方案设计提供重要的参考和指导。
2高层建筑电气工程供配电系统具体设计
2.1高压配电系统的设计
现如今的高层建筑中对于电气工程的需求较高，做好电气工程的相关设计工作，才能够有效提高高层建筑的整体运行效果。
当前高层建筑中对于电力资源的使用设备较多，因而众多的高层建筑中使用的电源都是两路独立的10kV电源，这两路电源进行同时供电的时候，能够在很大程度上提高电气工程的应用效果。
高压配电系统在高层建筑的电气工程建设中占据重要比重，对于电源供电起着良好的作用，通常情况下，高压配电系统采用的是单母线进行分段的方式，线路在正常使用中能够进行自动切换，相互之间还能够作为彼此的备用设备进行供电工作，对于保障电力运行效果，保障高层建筑的整体供电工作具有重要作用。
母线通常是分段数目的，能够与电源进线回路进行匹配适应。
只有当高压配电系统出现一些特殊情况时，才会考虑单母线不分段的界线方式，这种情况通常表现为供电电源一个是主要设备一个是辅助设备。
2.2低压配电系统的设计
建筑电气供配电系统基本组成部分的低压配电系统，无论就其重要性或工程量而言，都有举足轻重的地位。
主要设计任务：①确定低压配电方式与配电网络的结构，主要内容是竖直配电干线与水平配电干线的个数、位置与走向；②进行分干线与干线的负荷计算，选择开关设备及导线、电缆、封闭式母线的截面与形式；③选择保护装置，进行保护整定计算并保证其级间的选择性配合，以防止穿越性跳闸；
④确定线路敷设方式，进行电气竖井与配电小间的设计；⑤进行低压无功补偿容量的计算以及补偿方式与调节方式的选择，功率因数按规定应补偿到0.9-0.95。
无功补偿都采用集中补偿方式。
为降低变压器容量，多集中装设在低压侧，与配电屏放在一起，但必须采用干式移相电容器；⑥按需配置电气测量与电能计量装置；⑦进行保护接地、重复接地系统的设计；⑧节能设计，节能降耗已经成为了现代社会发展的主要潮流，在建筑的配电设计方面，更要体现出节约用电的设计理念，这对国民经济的发展有重要的影响。
在对建筑电气进行配电设计时，在考虑到供电稳定可靠的前提下，要最大程度的降低能源的损耗，采用经济合理的方式进行配电设计，实现节能的思想理念。
2.3供配电系统配电箱设置
根据电气接线的要求，配电箱应该把开关设备、保护电器、测量仪表以及辅助设备组装到封闭或是半封闭的屏幅或是金属柜上，进而形成低压配电装置。
在正常运行的状况下，能够通过自动开关或者是手动开关将电路接通或是分断。
而当出现不正常运行，或者是发生故障时，则可利用其对电路进行切断，或是进行报警。
在各个发、配、变电所中，通过测量仪表能够使运行中的各种参数得以显示出来，还能够调整某些电气的参数，提示或是发出信号以警示其与正常的工作状态相偏离。
在高层住宅建筑的照明配电箱中，其回路的分配应该符合三个方面的要求。
首先，要确保照明系统、客厅、卧室以及厨房、卫生间的插座都能够单独回路供电。
其次，从空调回路上来看，要将其分成单独的客厅柜式空调回路，以及另外每两个空调插座作为一个回路。
第三，除了壁挂空调的插座意外，其他的插座回路都要安置漏电保护开关。
2.4设备低压断路器的选择
通常在民用建筑以及企业建筑当中，处于对照明系统以及供电系统进行保护的目的，都要应用低压断路器，进而对主体电器进行控制和保护。
和传统的保险丝以及闸刀相比，低压断路器具有更为健全的功能，它是当前变电所以及动力照明系统当中应用最为广泛的保护装置。
通常状况下，根据电源的种类能够将其分成直流和交流两种低压断路器；依照其结构能够将其分成封闭和框架式两种低压断路器。
另外，空气开关中安有失压保护，一旦电网电压降到超过了额定电压的50～60%，为了不会由于电压过低而造成电动机烧坏等问题的出现，或是为更好的使电网电压恢复，不得不对不重要的用户进行切除时，这时失压保护就会马上启动，使欠压脱扣器线圈在线电压上并联。
而一旦电压恢复正常状态时，吸住衔铁，电压降至额定电压的50～60%时，以内吸力没有弹簧拉力大，衔铁撞击就会锁扣，让触头断开。
低压断路器其目的就是实现对线路的保护，然而结合保护对象的不同，还需要采取一些具有针对性的保护措施。
例如，在变电所使用的低压断路器，不但应该使其具有低压断路器通用的保护作用，还具有远程进行控制的作用；同时安装在插座线路上的低压断路器还应该具有漏电保护的作用。
2.5照明负荷配电网络设计
照明负荷的配电网络主要由配电屏、总配电销、馈电线、分配电箱、分支线等部分构成。
首先，配电屏引出供电电源，再利用馈电线的干线把电源带入到总照明配电箱，之后再由总照明配电箱分出若干个支路，连接到每个分配电箱，再从每个分配电箱引出若干分支线，与终端用户的配电箱相连，进而实现对照明系统的供电，具体见图1。
图1 照明配电网络的构成
2.6系统中备用电源的设计
为了能够确保供电的安全，大部分的一级供电负荷高层建筑通常都应该安置两个相对独立的供电电源。
这样能够确保在需要十分重要的用电负荷时，能能够确保供电的安全和可靠性，这就要求在设计时应该设计与上面的两个电源相独立的第三个电源作为备用电源进行供电。
不论是在国外，还是在国内的高层建筑当中，处于备用负荷以及应急负荷的经济和容量，大部分选用的都是柴油发电机作为自备电源，以确保在特殊用电时可以更好的满足用电的需求。
3结束语
高层建筑电气工程供配电系统设计对于建筑电气系统正常运作及后期建筑的正常功能发挥，都具有十分重要的作用，建筑电气供配电设计的不合理往往会导致安全事件的发生。
因此应给予高度重视。
参考文献：
[1]高桂根.高层建筑电气工程供配电系统设计分析[J].价值工程，2014（36）.
[2]高层建筑电气工程供配电系统设计分析[J].城市建设理论研究（电子版），2016（05）.
[3]李二宝，彭梦龙，舒彬等.高层建筑电气工程供配电系统设计探讨[J].科技展望，2016（10）.
作者简介：
屈宏岩（1989.08.06），男，长春市人，西北民族大学本科，助理工程师。
单位：吉林省中天建筑规划设计研究有限公司长春分公司。
研究方向：建筑电气。
