某环球中心供配电系统设计与分析

大型博览中心供配电系统设计随着社会的发展和科技的进步，大型博览中心成为了人们进行展览、会议等各种活动的重要场所。

而大型博览中心的供配电系统设计，也成为了一个重要的课题。

本文将从需求分析、配电系统、供电系统等多个方面来讨论大型博览中心供配电系统的设计。

一、需求分析大型博览中心作为一个重要的活动中心，其电力负荷相对较大，给供配电系统设计带来了一定的挑战。

在项目的设计之初，我们需要对需求进行分析，包括博览中心的规模、功能、电力负荷等多个方面。

通过合理的分析与测算，我们可以有效的确定博览中心所需的电力负荷和用电环节，并为配电系统的设计提供重要的依据。

二、配电系统大型博览中心的配电系统部分，主要包括主配电室、次级配电室、照明系统、动力系统等多个方面。

在设计之初，需要考虑每个配电室的位置、容量、电缆走线、配电板的选型等多个环节。

在主配电室中，我们需要将进线开关、配电变压器、安全开关和主配电板等设施进行合理的布置，以确保所有的电力负荷能够得到合理的供应。

在次级配电室的设计上，我们需要考虑不同分区之间的电力供应，并通过选择合适的配电板等设施，确保整个博览中心的供电能够达到最佳的状态。

对于大型博览中心的照明系统和动力系统，我们也需要结合实际情况，进行有针对性的配电设计。

对于大型博览中心的照明系统，我们需要清楚的了解不同活动场所的照明需求，并通过使用高效的照明器材、选用适当的电缆规格等方式，确保照明系统的使用效果最佳。

而对于大型博览中心的动力系统，我们需要根据实际情况和预测的负荷情况，进行电气设施的布置和电缆的走线等细节方面的设计。

三、供电系统为了保证大型博览中心的供电问题得到合理解决，我们需要合理设计供电系统。

大型博览中心的供电系统主要包括两个部分，即主备电源和供电线路。

对于主备电源的设计，我们需要根据实际情况，选用大型柴油发电机组等设施，并在设计之初进行多个方案的比对，确定最佳方案。

对于供电线路的设计，我们需要注意对供电线路进行分类，在不影响供电质量的前提下，减少线路数量，降低系统故障率。

某大型商业综合体供配电系统设计分析摘要：大型商业综合体因其社会效益高但业态复杂、开发周期长、用电负荷种类繁多等特点，常为房地产公司开发的重点项目，本文以珠海某大型商业综合体为例，从规范对负荷等级划分的严格要求出发，对大型商业综合体供配电系统的不同负荷进行分析归类，并对负荷计算及电房设置思路做出浅析。

关键词：大型商业综合体；供配电；负荷等级；一、项目概况本项目为珠海地区某大型商业综合体，其中地下二~四层为大型车库，停车位935个，地下一层为设备房区及商业，首到四层为总面积超过3万平方米的大型连通商业，塔楼部分由1栋179.1米的41层超高层办公楼、1栋126.8米的37层超高层住宅及1栋99.8米的28层高层酒店式办公楼组成，总建筑面积约为22万平方米。

二、负荷分级及供配电系统设计本项目建筑类型复杂，由一类高层办公、一类高层住宅、大型商业及大型车库组成。

依据《建筑设计防火分规范》一类高层民用建筑的消防用电应按一级负荷供电。

依据《民用建筑电气设计规范》一类高层建筑的走道照明、值班照明、警卫照明、障碍照明用电、主要业务和计算机系统用电、安防系统用电、电子信息设备机房用电、客梯用电、排污泵、生活水泵用电应按一级负荷供电。

依据《住宅建筑电气设计规范》建筑高度为100m及以上住宅建筑的消防用电负荷、应急照明、航空障碍照明、走道照明、值班照明、安防系统、电子信息设备机房、客梯、排污泵、生活水泵为一级负荷。

根据《车库建筑设计规范》大型车库用电应按一级负荷供电。

根据《商店建筑电气设计规范》大型商店建筑经营管理用计算机系统用电为一级负荷中特别重要负荷，客梯、公共安全系统、信息网络系统、电子信息设备机房用电、走道照明、应急照明、值班照明、警卫照明为一级负荷，自动扶梯、货梯、经营用冷冻及冷藏系统、空调和锅炉房用电为二级负荷。

整理如下表所示。

表1 负荷等级分类本项目采用两路10kV 高压进线，设置2台800kW 发电机。

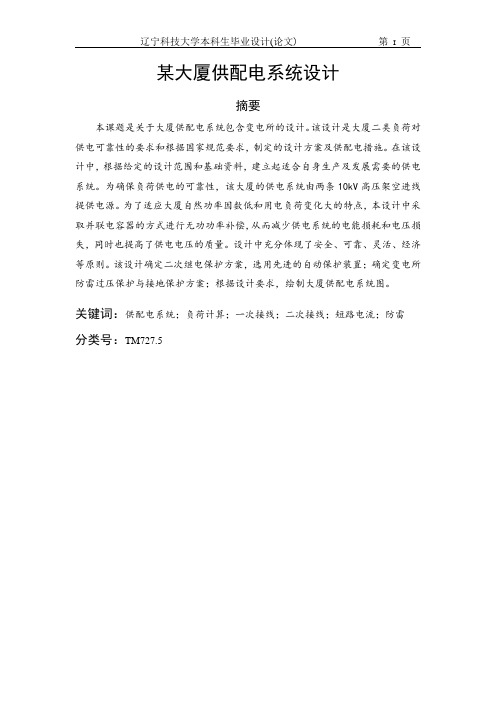

某大厦供配电系统设计摘要本课题是关于大厦供配电系统包含变电所的设计。

该设计是大厦二类负荷对供电可靠性的要求和根据国家规范要求，制定的设计方案及供配电措施。

在该设计中，根据给定的设计范围和基础资料，建立起适合自身生产及发展需要的供电系统。

为确保负荷供电的可靠性，该大厦的供电系统由两条10kV高压架空进线提供电源。

为了适应大厦自然功率因数低和用电负荷变化大的特点，本设计中采取并联电容器的方式进行无功功率补偿，从而减少供电系统的电能损耗和电压损失，同时也提高了供电电压的质量。

设计中充分体现了安全、可靠、灵活、经济等原则。

该设计确定二次继电保护方案，选用先进的自动保护装置；确定变电所防雷过压保护与接地保护方案；根据设计要求，绘制大厦供配电系统图。

关键词：供配电系统；负荷计算；一次接线；二次接线；短路电流；防雷分类号：TM727.5The Distribution SystemDesign of A BuildingAbstractThis topic is about building power supply system and substation design. The design ideas are based on national regulatory requirements and the building load to the power supply reliability of two types of requirements, develop design and supply measures. In this design, the design based on the scope and given basic information, and establish their own production and development needs for the power supply system. The building by two 10kV high voltage power supply systems into the line overhead to provide power supply, to ensure the reliability of the load. In order to meet building electricity load changes, the natural characteristics of low power factor, the design methods used to compensate for shunt capacitor reactive power, power supply system to reduce power loss and voltage loss, while improving the quality of supply voltage . Designed to reflect a safe, reliable, flexible and economic principles. Determine the location of substation, form, number and capacity of main transformer station, etc.; determine the secondary protection programs, use the advanced automatic protection devices; determine substation lightning over-voltage protection and grounding protection program; according to design requirements, draw Building supply and distribution system maps.Keywords：Supply and distribution systems; load calculation; primary connection; secondary wiring; short-circuit current; lightning protection目录摘要 (I)目录........................................................................................................... I II 1 绪论 (1)1.1 建筑供配电的意义 (1)1.2 高层建筑对供配电系统的需求 (1)1.2.1 供电的连续性 (1)1.2.2 供电的可靠性 (2)1.3 高层建筑供配电系统电气设计基本原则 (2)1.4 高层建筑供配电系统设计 (2)1.5 建筑供配电设计的一般原则 (3)2 工程概况 (4)3 负荷数据 (5)3.1 用电设备负荷 (5)3.2照明负荷计算 (5)3.3 电力负荷及日常消防负荷 (5)3.4火灾时消防负荷 (5)3.5变电所负荷计算 (6)4 负荷分级及供电电源 (7)4.1 负荷等级及容量 (7)4.2 供电电源 (7)4.2.1 电压选择与电能质量 (7)4.2.2 电力变压器选择 (8)4.3 变电所电气主接线设计 (10)5 变电所所址选择 (12)6 短路电流计算与高低压电器选择 (13)6.1 供电部门提供的系统短路数据如下 (13)6.2 变电所高压侧短路电流计算 (13)6.3 低压电网短路计算 (17)6.4 高压电器的选择 (17)6.4.1 高压断路器的选择 (17)6.4.2 高压熔断器的选择 (19)6.4.3 高压互感器的选择 (19)6.5 低压电器的选择 (21)7 继电保护与二次接线设计 (23)7.1 变电所操作电源与交流所用电设计 (23)7.1.1 蓄电池个数确定 (23)7.1.2 蓄电池组容量选择 (23)7.1.3 交流所用电设计 (23)7.2继电保护设计 (24)7.2.1保护装置 (24)7.2.2整定计算 (24)7.3 二次接线设计 (24)7.3.1 电器测量与电能计量回路设计 (24)7.3.2 高压断路器控制与信号回路设计 (24)8 电线电缆选择及敷设 (26)8.1 高压进出线电缆选择及敷设 (26)8.1.1 类型选择及敷设 (26)8.1.2 电缆截面选择 (26)8.2 高压出现电缆选择及敷设 (26)8.2.1 类型选择及敷设 (26)8.2.2 电缆截面选择 (26)9 防雷及过电压保护 (27)9.1 建筑物防雷设计 (27)9.1.1建筑物防雷类别确定 (27)9.1.2 建筑物防雷措施 (27)9.2 雷电过电压保护设计 (27)结论 (29)致谢 (30)参考文献 (31)附录 (32)1 绪论1.1 建筑供配电的意义建筑电气是建筑供配电工程的重要组成部分，是连接电力系统与人们生产、生活的纽带，它完成全楼的照明、通讯、安防等功能，管理水泵、空调通风等建筑设备工作，火灾等紧急状态组织人员疏散和火灾扑救。

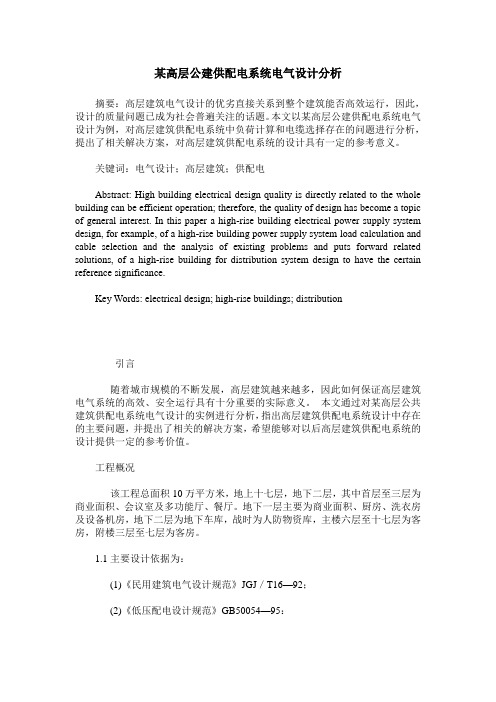

某高层公建供配电系统电气设计分析摘要：高层建筑电气设计的优劣直接关系到整个建筑能否高效运行，因此，设计的质量问题已成为社会普遍关注的话题。

本文以某高层公建供配电系统电气设计为例，对高层建筑供配电系统中负荷计算和电缆选择存在的问题进行分析，提出了相关解决方案，对高层建筑供配电系统的设计具有一定的参考意义。

关键词：电气设计；高层建筑；供配电Abstract: High building electrical design quality is directly related to the whole building can be efficient operation; therefore, the quality of design has become a topic of general interest. In this paper a high-rise building electrical power supply system design, for example, of a high-rise building power supply system load calculation and cable selection and the analysis of existing problems and puts forward related solutions, of a high-rise building for distribution system design to have the certain reference significance.Key Words: electrical design; high-rise buildings; distribution引言随着城市规模的不断发展，高层建筑越来越多，因此如何保证高层建筑电气系统的高效、安全运行具有十分重要的实际意义。

超高层建筑供配电系统设计与应用分析摘要：随着城市化进程的不断加速和人口的日益增长，超高层建筑对电力供应的要求越来越高。

本论文通过对超高层建筑供配电系统设计与应用的分析，旨在提出一种基于可靠性和效率的设计方法。

论文先介绍了超高层建筑的发展现状和概念，然后分析了供配电系统所面临的挑战和需求。

通过实际案例进行了应用分析，得出该设计方法能够满足超高层建筑的电力需求并提高能源利用效率和系统可靠性的结论。

对关键问题和未来发展方向进行了总结。

关键词：超高层建筑；供配电系统；可靠性；效率；应用分析引言随着城市化进程的加速和人口增长，超高层建筑已成为现代城市的重要组成部分。

这类建筑的电力需求较大，而且对供电系统的可靠性和效率有较高要求。

因此，设计一个适用于超高层建筑的供配电系统至关重要。

本文旨在通过分析超高层建筑供配电系统的设计和应用，探讨如何满足其特殊需求，并提高能源利用效率和系统可靠性。

1.超高层建筑的重要性及发展趋势超高层建筑在现代城市发展中具有重要意义。

它们成为了城市的标志性建筑，不仅提升了城市形象，还能满足人们对办公、商业和住宅空间的需求。

随着城市人口的增长和土地资源的有限，超高层建筑的建设趋势也日益明显。

未来，超高层建筑将以更加环保、智能和可持续的方式设计和建造，充分利用新能源技术和科技创新，实现能效优化和环境友好。

2.超高层建筑供配电系统设计原则2.1可靠性的要求和考虑因素超高层建筑的供配电系统在设计中需要考虑供配电系统的可靠性，包括电力供应的稳定性、系统的冗余设计、备用电源的设置、故障检测与排除机制以及紧急情况下的应急预案等。

确保供配电系统的可靠性可以有效防止电力中断和事故发生，保障建筑内部各项功能正常运行。

2.2节能性的策略和技术为了提高超高层建筑的节能性，可以采用一系列策略和技术，如能源管理系统、智能照明控制、高效电气设备、利用太阳能和风能等可再生能源，建筑隔热和节能材料的应用，以及建筑形态和结构的优化等。

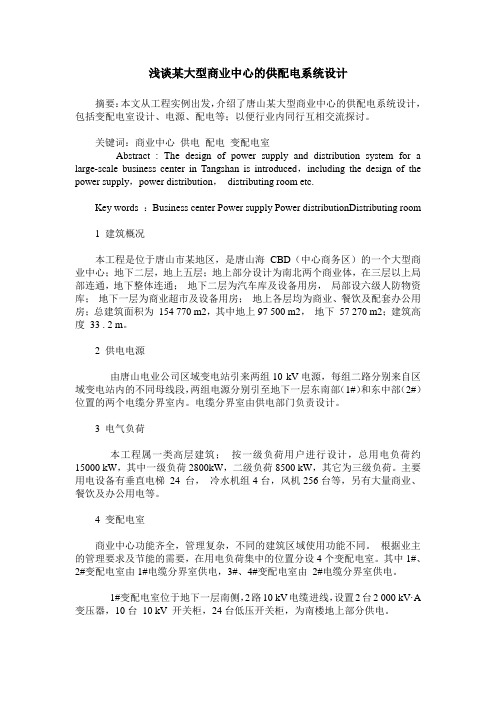

浅谈某大型商业中心的供配电系统设计摘要：本文从工程实例出发，介绍了唐山某大型商业中心的供配电系统设计，包括变配电室设计、电源、配电等；以便行业内同行互相交流探讨。

关键词：商业中心供电配电变配电室Abstract : The design of power supply and distribution system for a large-scale business center in Tangshan is introduced，including the design of the power supply，power distribution，distributing room etc.Key words ：Business center Power supply Power distributionDistributing room1 建筑概况本工程是位于唐山市某地区，是唐山海CBD（中心商务区）的一个大型商业中心；地下二层，地上五层；地上部分设计为南北两个商业体，在三层以上局部连通，地下整体连通；地下二层为汽车库及设备用房，局部设六级人防物资库；地下一层为商业超市及设备用房；地上各层均为商业、餐饮及配套办公用房；总建筑面积为154 770 m2，其中地上97 500 m2，地下57 270 m2；建筑高度33 . 2 m。

2 供电电源由唐山电业公司区域变电站引来两组10 kV电源，每组二路分别来自区域变电站内的不同母线段，两组电源分别引至地下一层东南部（1#）和东中部（2#）位置的两个电缆分界室内。

电缆分界室由供电部门负责设计。

3 电气负荷本工程属一类高层建筑；按一级负荷用户进行设计，总用电负荷约15000 kW，其中一级负荷2800kW，二级负荷8500 kW，其它为三级负荷。

主要用电设备有垂直电梯24 台，冷水机组4台，风机256台等，另有大量商业、餐饮及办公用电等。

4 变配电室商业中心功能齐全，管理复杂，不同的建筑区域使用功能不同。

分析大型综合体供配电系统设计要点从规划设计供配电系统层面分析，既需要按照规范和要求，又要结合用电需求和实际情况，做好严格把控。

现基于供配电系统设计实践与经验，以大型综合体为用电场景，分析如何搭建高性能水平的供配电系统，总结系统设计把握的要点，提出设计质控策略，共享给相关人员参考。

标签：大型综合体;供配电系统;系统设计近年来，综合体的建设规模不断扩大，集成的功能越来越多，增加设计的难度和挑战，尤其是供配电系统。

从用电的需求层面来说，不同功能场景下的用电负荷差异，如何保障用电的安全性和稳定性，控制系统运行的效益，成为研究的重要内容。

1、大型综合体供配电系统设计的关键点1.1用电指标的确定一般来说，为吸引商户很多业主会提出较高的用电指标，来满足商家方面的需求，如表1某项目提出的指标。

用电指标的确定，涉及到的内容很多，比如施工和成本控制等，如何协调设计成为重难点。

结合以往的经验，提出遵循实际的原则，根据实际运行数据来确定。

以某已经运行的综合体为例，设计用电指标为80W/m2，当时承租方提出用电指标为220W/m2，有的餐饮示租方提出用电指标达800W/m2，当时为达到设计需求，经过申请增加1台型号为1250kV A变压器，经过运行实践检验，实际运行指标仅40W/m2，也就是说原来的设计本就可以满足实际需求。

在设计时，结合实际运行数据，考虑用电需求和用电面积等，进行相关设计。

1.2变压器安装容量与负荷的计算现行的规范，用电指标和实际情况略有差异，如何进行取值是供配电系统设计的重难点。

根据参与的设计项目进行分析：步步高华龙商场变压器装置的安装容量约130V A/m2，实际使用指标值为50-60V A/m2;赣州步步高变压器装置安装容量约110V A/m2，实际使用指标值为60-70V A/m2。

上述应用场景中，地下车库大约占据总建筑面积的25%，商业部分实际用电指标为80-90V A/m2，考虑变压器运行的负载率70%，商业部分变压器安装容量可取值110-130V A/m2，商业变压器可根据餐饮比例选取。

上海环球金融中心电气设计要点(一)上海环球金融中心是中国大陆最高的建筑物之一，也是上海陆家嘴核心区域的地标性建筑。

作为一座标志物，它不仅需要满足外观美观的要求，同时还需要满足良好的内部电气设计和技术要求。

以下是上海环球金融中心电气设计的主要要点：1.安全性设计在电气设计中，安全始终是第一位的。

上海环球金融中心的电气设计要求必须满足国际安全标准。

在高大建筑物中使用的电气设备必须保证安全可控，如果发生事故，能够及时采取有效的措施处理。

2.稳定性要求稳定性是电气设计中的一个关键要点。

该建筑的电气系统必须具有稳定性，以确保电力供应的可靠性，避免因电气问题导致灾害性故障，损失严重。

3.可靠性设计上海环球金融中心是一座高度复杂的建筑，包括多种用途的空间和场馆。

电气设计必须确保备用电源和电气系统的可靠性，以确保建筑物的正常运行。

4.节能和环保上海环球金融中心是一座高耗能的建筑，在电气设计上需要考虑节约能源和环保因素。

电气设计应优先使用高效节能的电气设备。

此外，对于电力系统内的未使用设备或系统，应限制其能耗，使其不浪费。

5.智能化设计现代科技的发展，人们对生活质量的要求也越来越高。

建筑物的电气设计还需要考虑智能化的方向。

这意味着电气系统中需要配备先进智能化管理系统，将控制命令和数据集中于一处。

长期来看，这会提高建筑物的效率和可控性。

6.可扩展性建筑物的用途和需求是不断变化的，因此电气设计也需要具备可扩展性。

电气设计需要预置必要的管道和线路，并留足足够的可用空间，以便在必要时扩展电气系统。

总之，电气设计对于上海环球金融中心这样一个巨大的建筑物而言非常重要。

只有在满足安全、可靠性、稳定性以及节约能源等方面的要求的前提下，才能更好地保证建筑物的正常使用，并推动城市的可持续发展。

浅谈某大型住宅区和商业综合楼的供配电系统设计摘要: 介绍广西钦州某大型住宅区和商业综合楼的10kV供配电系统方式的选用，包括电源、配电和变配电间的设计、电力监控以及电能管理系统。

关键词: 大型住宅区商业综合楼供电配电变配电间电力监控Abstract: this paper introduces the project of guangxi a large residential and commercial building 10 kV power supply system of the way choose, including power, power distribution and change the design, PeiDianJian power supervisory and power management system.Keywords: large residential building power supply distribution business PeiDianJian change of power supervisory1、建筑概况本项目位于广西钦州市，地处主城区东进的发展轴上，新旧城区的交界处，是衔接主城区和新城区的重要节点，是位于市级行政、文化、信息、休闲娱乐的商贸核心区。

项目总用地8.9万m²,总建筑面积约47.4万m²。

由一栋32层的商业综合楼、15栋32层的高层住宅、4栋28层高层住宅以及4栋18层高层住宅组成。

地下整体连通，地下两层、商业部分局部一层，地下层主要用于停车和商业超市及设备用房。

地上一层为架空花园。

1#楼用于为餐饮、宾馆和写字等，其余建筑为住宅。

2、电气负荷级别的划分本项目除了4栋18层的住宅外，其余均为一类高层建筑。

其中商业综合楼内非消防设备部分：宾馆经营及管理设备用的计算机系统，地下商业经营管理计算机为特别重要负荷，宴会厅、餐厅、厨房、门厅及高级客房、主要通道场所的照明用电，厨房、排污泵、生活给水泵、主要的客电梯电力，以及电话、电声设备，地下商业场营业照明等为一级负荷。

大型商场配电系统设计与分析文章通过对大型商场的负荷分析，负荷计算及供配电系统方案设想，探讨了大型商场的的配电系统的设计并对其进行分析。

标签低压配电；负荷估算；电源；经济运行1.工程概况该工程西临宽度为100m的道路，北临宽度为30m的城市规划路。

总建筑面积61660.2m2，其中地下室面积为12190.7m2，建筑高度为40.4m，主体建筑地上9层，地下1层。

地下1层内设停车库、设备用房及面积为5478.48m2 的地下商场，1～4层为商场，5层第一、第二防火分区为商场，第三防火分区为办公用房，6～9 层为办公及会议用房。

强电设计的主要内容有：高低压配电、动力、照明及防雷接地设计。

本文着重对该综合商场的低压配电系统设计进行探讨。

2.供电电源的选择该工程为高层综合楼，属一类高层建筑。

根据《高层民用建筑设计防火规范》（GB50045-95）（以下简称《高规》的要求，一类高层建筑的消防负荷应按一级负荷要求供电。

根据《供配电系统设计规范》（GB50052-95）的规定，一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。

对于两个电源供电问题，在《高规》中有明确规定，“……凡符合下列条件之一的，均可视为一级负荷供电：（1）电源来自两个不同发电厂；（2）电源来自两个区域变电站（电压在35kV及35kV以上）；（3）电源来自一个区域变电站，另一个设有自备发电设备。

”根据供电情况，方案（1），（2）的条件都难以从供电部门得到，通常从供电部门得到的是一个区域电站引来的两个10kV 电源。

为确保该工程满足一级负荷供电要求，综合考虑建设方的经济合理性，根据该地区的实际情况，中心商场供电电源供用一回路10kV高压供电，并设一台自备应急发电机组。

3.负荷估算此次设计对办公及商场主要进行的是一次设计，二次装修部分由专业装饰设计公司完成。

这就要求一次设计时预留供电电源，既要符合实际情况，又要留有发展变化的余地。

某大型商场的配电设计探讨摘要：结合实际商场工程项目，简要阐述大型商店建筑电气设计中，变配电系统、负荷计算、照明系统的设计要点。

关键词：大型商场；建筑电气；供配电系统人民生活水平不断提高，商场购物成了人们生活中的一部分，而良好的购物环境，又是这部分生活的基本要求。

对商场来说，装修自然是提升其档次，让顾客有良好体验的最重要人民生活水平不断提高，商场购物成了人们生活中的一部分，而良好的购物环境，又是的一环。

然而，安全、合理、经济的电气设计又是不可或缺的一部分。

1.项目概况本项目位于珠海市横琴区，建筑面积约14万平方米，建筑高度30米，为一类高层公共建筑。

地下三层、地下二层为地下停车场及水泵房、发电机房，地下一层、首层至六层为商业综合体及变配电房，经营业态包括精品店、餐厅、电影院等等。

2.商场的负荷等级以及负荷计算本项目属于大型商店建筑，根据JGJ392-2016《商店建筑电气设计规范》，其经营管理用计算机系统用电负荷等级为一级负荷中特别重要负荷，客梯、公共安全系统、信息网络系统、电子信息设备机房用电、走道照明、应急照明、值班照明、警卫照明负荷等级为一级，自动扶梯、货梯、经营用冷冻及冷藏系统、空调用电负荷等级为二级，其余负荷等级为三级。

由于本项目空调冷源由中电投设置冷站直接供给，所以电气负荷不用计入冷冻机及冷冻水泵、冷却塔的负荷。

所在地区的高压供电电压为20kV，两路市电进线，同时工作，互为备用。

20kV采用单母线分段，两段母线分列运行，中间设置母联断路器。

当一路电源故障时，通过手动/自动操作母联断路器闭合，由另一路电源带全部负荷，以满足二级负荷的要求。

本项目还在负二层设置一台1200kW发电机，为一级负荷（含消防负荷）提供确保电源。

负荷计算：本项目地下车库面积约5万平方米，取15KVA/m2，得计算负荷约750KVA；商场面积约9万平方米，取90KVA/m2，得计算负荷约8100KVA；合计总计算负荷约8850KVA，选2台1250KVA变压器加4台1600KVA变压器。

某超高层办公楼供配电系统概述
0 引言
依据《民用建筑设计通则》(GB 50352-2005)规定：建筑高度超过100m 的民用建筑为超高层建筑（Extra-high building）。

目前国内在建或竣工的超高层建筑中，以上海环球金融中心（地上124层，高632m）、广州新电视塔（塔身高454m，总高600m）、中国尊（地上108层，高528m）为代表的超高层建筑都是成功的范例。

超高层建筑在完美勾勒城市天际线的同时，其特殊性和功能多样性也对供配电系统的可靠性、安全性提出了更高的要求。

在一带一路的大背景下，我院承接了新疆乌鲁木齐高铁新区超高层群的设计工作。

借此经历简要阐述高度在300m以下的超高层办公楼的供配电系统。

1工程概况
本项目坐落于乌鲁木齐市高铁新区，总建筑面积1 707 828m2。

本项目组团4栋超高层办公楼，2栋超高层公寓楼，1栋超高层五星酒店，1座大型商业MALL以及配套设施，打造地标性城市综合体。

因各超高层建造标准和招商要求不尽相同，本文选取负荷指标、电源可靠性要求最高的2-02#办公楼为例，阐述超高层办公楼供配电系统。

2-02#办公楼：建筑高度277.95m，建筑面积约140096 m2。

地下4层为人防/车库，地下1~3层为设备机房，地上1~4层为裙房商业和办公配套，5~62层为办公标准层，其中9、20、31、41、52层为避难层/。

浅谈某酒店供配电系统设计作者：王瑞娟来源：《环球市场》2017年第24期摘要：随着经济的飞速发展，现代电气设计工作也变得越来越复杂。

本文将结合实际工作中的某酒店大楼电气设计实例，简单的阐述一下酒店供配电设计的相关内容。

关键词：负荷等级；负荷算；供配电设计随着城市建筑的持续发展及人们各方面生活水平的提升，人们对建筑使用功能的重视程度越来越高，这不仅仅局限在建筑的基本使用功能方面，更重要是建筑使用的安全可靠性，对此，供配电系统设计则占据了决定性的作用。

1工程概况本项目总建筑面积约为3.2万平方米，地上共23层，地下共2层，建筑主体高度为90.75米。

本大楼属于一类高层，耐火等级为一级。

耐火等级为：地上（主楼A、B双塔）为1级；地下为1级；裙房（2层1为2级。

2负荷等级根据《民用建筑电气设计规范》JGJ16-2008附录A“民用建筑中各类建筑物的主要用电负荷分级”中可以知道，楼内的走道照明、值班照明、障碍照明用电，主要业务和计算机系统用电，安防系统用电，电子信息机房用电，客梯用电，排污泵、生活水泵用电，消防用电，宴会厅、餐厅、康乐设施的照明用电，厨房用电等为一级负荷，客房用电为二级负荷，其它为三级负荷。

由此可知，本项目最高负荷等级为一级。

根据《民用建筑电气设计规范》JGJ16-2008第3.2.8条，“一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。

”故本工程采用2路10kV高压专线供电，以保证供电可靠性的要求。

3负荷计算1）负荷参数的选择：进行负荷计算时，首先确定各层的业态形式商铺面积和性质，这是电气负荷计算的基础依据；其次确定商铺内单位面积参数指标也很重要且复杂，因为规范中没有明确的指标可以参考；而且不同城市间的经济发展水平不均衡，用电指标也不同；2）需要系数的选择：需要探讨的是需要系数的选择，这在现行规范、手册及《统一技术措施》中也没有明确的要求，根据多年的设计体会认为，在配电最末端商铺内户箱或层配电箱计算时Kx一般取1，在各回路干线计算时取0.7～0.8，在变电所各配电变压器计算时取0.4～0.6。

大型商场配电系统设计分析随着商场规模的逐渐扩大，其用电量也不断增加，为满足商场稳定可靠正常的运行，大型商场配电系统的设计变得非常重要。

因此，本论文将对大型商场配电系统设计进行深入分析，以明确该系统的设计要求和设计方案。

首先，大型商场的配电系统要考虑到其稳定的供电。

因为商场的用电量大且不稳定，需要使用三相交流供电。

商场的用电负荷较大，因此需要合理配置发电机，以确保供电系统的正常运行。

发电机的容量应根据商场的用电负荷特点合理设定，以免发生设备过载等现象。

其次，大型商场配电系统设计还需要考虑安全性问题，应严格遵守相关法律法规，采取适当的安全措施。

例如，选用耐高温材料，保证设备的绝缘性能等，以减少可能产生的安全隐患。

再次，大型商场配电系统还需考虑到配电设备的设备寿命和运行成本。

商场的用电负荷较大，高负载运行对于设备的寿命造成很大的影响，因此在设备的规划和选型时，要选择高品质的设备，以保证设备的寿命和稳定性。

最后，大型商场的用电量需要合理安排，以尽量减少能耗。

商场一般以照明、空调和电梯为主要用电设备。

在设计时，应确保这些设备的能效比较高，并采用智能控制技术，以实现最大的能量效益，并最大程度地减少能耗。

综上所述，大型商场的配电系统设计是一个非常复杂的工程，需要考虑到供电的稳定性、安全性、设备寿命和用电量等多方面的要素。

在设计过程中，需要根据商场用电的实际特点和需求，合理配置发电机、设备等，以确保配电系统的正常运行。

同时，还要尽量采用节能技术降低能耗，以实现可持续发展的目标。

对于大型商场配电系统的设计，还需要注意以下几点：一、选址和环境条件配电系统的选址需要考虑多个因素，如照明、空气质量和安全等等。

系统必须安装在一个干燥、通风、安全和易于维护的区域。

二、系统类型和电气负载特征大型商场的用电负荷比较复杂，主要包括照明、空调、电梯等，每个设备的负荷特征都不同。

因此，需要根据用电设备的特征，选择合适的配电系统类型和安装方法，确保系统的稳定和高效运行。

21智城建设粧NO.112020超大型停车楼电气设计要点——以环球影城停车楼设计为例王伟（北京国际度假区有限公司，北京101100）智能城市INTELLIGENT CITY摘要：文章以环球影城停车楼项目为基础，结合其他大型停车楼项目经验（如大兴机场停车楼），对超大型停车楼项目的变配电系统、照明系统、防雷、接地、节能等方面的设计思路和要求进行了重点分析和归纳总结，对实施过程中发现的问题提出合理优化方案，为建筑行业后续类似的大型停车楼项目的电气设计提供参考。

关键词：停车楼；变电站；电气设计；充电桩大型停车楼项目的出现，在一定程度上代表了一个城市的发达程度，或者代表一个文旅项目的火热程度，所以在全国主要的交通枢纽及大型文化旅游项目中有着超大型停车楼项目的身影。

随着超大型停车楼项目发展，其设计理念日新月异，安全、舒适、高效、绿色、节能、以人为本、以客户为中心成为主流思想。

电气设计是其中不可或缺的组成部分，电气设计理念是否先进、图纸是否与项目需求匹配，不但会影响到工程的顺利施工，还会对建筑全寿命周期内上万辆车的使用以及物业的维护管理带来重要的影响。

本文梳理了超大型停车楼电气专业的设计思路，对工程实施过程中暴露出的问题进行重点分析，在此基础上探讨合理的优化和改善措施，以为今后的停车楼电气设计提供一定的参考价值。

1供配电系统1.1项目概况北京环球影城停车楼项目（以下简称：环球停车楼）位于北京通州区，东六环及京哈高速均有匝道直通停车楼收费站，交通位置优越。

总占地面积40万点，总建筑面积220441m2,地上共4层，建筑面积182346n?,地下共1层，建筑面积38095m2（人防面积36286m2）,建筑高度为19m,室内夕卜车位共计104004-,其中充电桩车位475个。

1.2负荷分级及供电要求环球停车楼项目一级负荷包括消防设备及消防值班室用电、弱电系统的用电和消防应急照明、地下室污水泵、楼内电梯、消防管道电伴热、电融雪用电等。

大型主题乐园供配电系统设计探讨摘要：以某大型主题乐园设计实例，结合园区建筑类型、使用功能、分布情况，分析主题乐园类型建筑负荷特性，解决主题乐园供配电系统设计中的问题。

并从负荷分级、负荷计算、供电电源和配电系统、变配电房设置等方面总结经验，阐述大型主题乐园供配电系统设计的几个重点。

关键词：主题乐园；负荷分级；负荷特点；供配电系统；负荷计算；变压器选型；变配电房设置0 引言随着迪士尼乐园在上海成功运营，国际上例如环球影城、六旗、乐高等主题乐园也将纷纷登陆中国，一股“主题乐园”的热潮可谓风靡全国。

面对如此广阔的市场，越来越多的国内企业也开始进行产业转型，将投资、建设的目光聚集在“主题乐园”这一领域。

主题乐园内的游乐设施包括了各种大型的游乐设备、各类大型剧场以及多媒体互动设备，同时还有各类餐饮、商业、办公等配套服务设施，其负载大、分布广、安全等级高的特点使乐园的供配电系统设计具有一定的复杂性，在此针对本次设计进行总结，作为同类型项目的设计参考。

1 工程概况本主题乐园占地38.45万m2，地上建筑面积4.9万m2，引进了世界最新的30多种室内外游乐设施。

其中世界最高立环过山车和双轨矿山车为国内独有。

刺激与轻松两相结合，大人和儿童都能参与，是家庭型的主题体验区。

全园以人工湖为中心，共分为六大主题区：徽州古韵、梨园春秋、欢乐水乡、巢州古城、梦蝶仙境、淝水之战。

在各区分别布置了各种游乐设施以及配套的商业、餐饮、运营办公等多层建筑，如图1所示：图1 乐园分区示意图图2 高、低压接线方案图2 负荷分级乐园内除普通的照明、插座、空调等负荷外，还包括了游乐设备、舞台设备、厨房设备、消防设备等非常规负荷。

国内对于主题乐园的场馆及游乐设施负荷等级并无对应的规范及标准，本项目以《供配电系统设计规范》和《建筑设计防火规范》为原则，并结合设备厂家提出的设备安全运行用电要求进行负荷分级。

2.1 二级负荷消防水泵、消防风机、防火卷帘、应急照明及疏散指示、火灾自动报警系统等消防负荷用电，还包括重要的舞台设备、电子信息系统、厨房冷库等。
