冲压模具标准及技术要求

五金模具规范要求第一篇：五金模具规范要求五金冲压模具规范要求----德之佳为了规范和保证五金冲压模具品质、提高生产效率及结合我司实际情况，特制定本规范要求。

具体要求如下：结构及工艺要求：1.所有模具都必须有导柱、导套，特殊模具除外，但须和模具负责人沟通协定2.模具垫板、模座必须足够厚足够宽，防止模座(板)变形，16-25T模座(板)厚度≥25mm，30-40T模座(板)厚度≥30mm，60T及以上模座(板)厚度≥35mm；模柄要求使用标准模柄3.凹凸模及重要工作部件必须做真空热处理，冲裁硬度HRC58-60度，压型硬度HRC55-56度，不接受利用火焰枪直接做热处理4.推料、卸料机构必须灵活，无干涉现象5.所有活动部件应平稳灵活、无滞止干涉现象6.冲孔、落料的漏料孔必须保证通畅7.所有紧固件必须锁紧无松动，起限高作用的长螺丝需要有等高套或加用螺母锁死8.模具要求便于操作且安全，当模具需要有定位时必须要有定位外观要求：1.模具零部件不允许有裂纹，工作零部件表面不允许有划痕、机械损伤、锈蚀等表面缺陷2.凹凸模刃口及侧刃等必须锋利，不允许有蹦刃、缺刃和机械损伤3.凹凸模及工作面必须是光面，不接受没有处理的线割纹等不良表面4.模具外观面要求平整，不允许有锯齿纹等类似的粗糙面包装要求：1.必须在模具正面非工作区打上模具铭牌，铭牌内容：模具名称、出厂日期、供应商2.模具出厂前应清洗干净，所有工作件零件表面应涂覆防锈剂，不接受锈蚀的模具3.模具外观面清洗后需要涂覆油漆做防腐处理，不接受没有做涂覆处理的模具送样及送货要求：1.模具在送货前，必须先送样确认，每套产品必须送至少10PCS 样品，送样材料可以由我司提供2.模具负责人确认样品符合要求后再通知模具商送货3.送货时模具商必须派至少1人和我司维修工一起试模，模具负责人确认模具状况和加工出来的产品是否符合要求售后服务要求：1.所有冲压模具工作部件要求在10万次或6个月内免费维修，除工作部件外如模架部分等要求保修1年，我司人为原因除外2.模具维修时须遵循先报价且双方确认报价后再维修的原则注：1.出厂日期为最后确认模具的日期2.按照每月4周，每周冲压4000次计算，6个月计96000次3.如有一些特殊五金冲压模具不能符合本规范要求时，模具商须和模具负责人沟通协定4.本规范要求最终解释权利归本公司所有，且保留不断修改的权利5.本公司保留因供应商模具设计不当而造成损失要求赔偿的权利编制：杨芬洪审核：日期：版本：A/0第二篇：五金模具知识五金模具知识:模具基础知识 2009/9/28/10:02 来源：机械专家网[慧聪五金网]模具的基本构成（1）前模（母模）（定模），（2）后模（公模）（动模），（3）嵌件（镶件），（4）行位（滑块），（5）斜顶，（6）顶针，（7）浇口（入水口）2.模具制品形状对制品的影响壁厚，几何形状，会影响成形收缩率，脱模斜度大小。

公差及间隙标准
一模具零件公差及间隙标准
1 模板厚度公差要求:
1.1 配合性模板(厚度对入子零件的上下装配关系有较
大影响的模板)厚度尺寸公差取值±0.03;
1.2 非配合性模板厚度公差取值±0.08.
2零件外形和模板孔的公差及间隙要求:
详见附表一: <<模具零件公差及间隙一览表>>
二冲裁刃口要求及冲裁间隙标准
1 冲裁刃口要求
1.1 一般冲裁刃口留修(直段)3MM,斜度1?,如下图.
1.2 一般3MM以下的小孔(含3MM),冲裁刃口留修
2MM,斜度1?.对于其它标准有明确规定的,按照其
它标准要求执行.
1.3 产品材料厚度T<0.3或T>1.5时,请示上级.
2 冲裁间隙标准详见附表二: <<冲裁间隙一览表>>
附表一: <<模具零件公差及间隙一览表>>
附表二: <<冲裁间隙一览表>>
注: 1.上表所列间隙值均是指单边冲裁间隙Z.
2.冲裁间隙Z的取值与冲裁的料片材质、厚度及生产条件
(模具形式等)有关.
3.未作注明者均不区分模具形式是工程模/连续模.
4.对于3MM以下小孔,当冲裁的料片材质为GI或不锈钢
/CRS/铝时,单边冲裁间隙Z=10%T.
5.冲裁的料片材质上表未列出时(如铜),冲裁间隙请示上
级.。

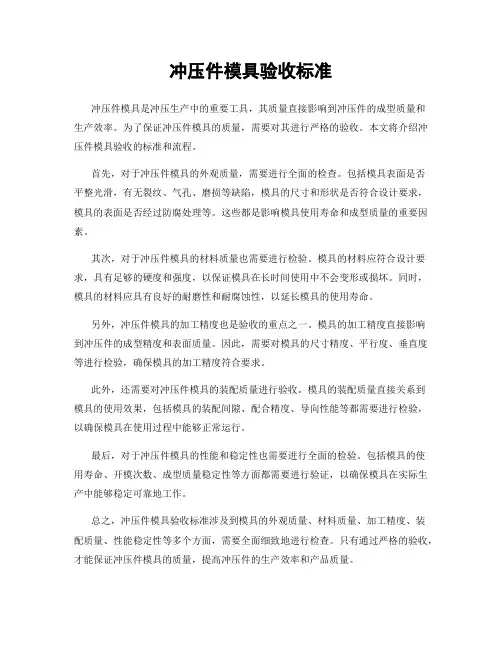

冲压模具验收标准2冲压模具验收标准股份有限公司塑变类冲压模验收标准 Q/JQ436-19991 主要检查验收项目和适用范围本标准对塑变类冲压模的凸模、凹模、退压料及定位、导向机构、外观及安装尺寸的装配检查项目及技术要求。

以及对制件、凸模与凹模、定位和压料、安装与外观的调整检查项目及技术作出规定。

本标准适用于本公司、外协厂制造的塑变类冲压模，也适用于境外制造的塑变类冲压模。

本标准规定的各项技术要求与甲乙双方认可的图纸及技术协议执行。

本标准中使用的表面粗糙度按1系列执行。

2 装配检查项目及技术要求凸模形状与尺寸应符合图纸要求或符合提供样件的要求。

棱线、搭线应没有凹凸、扭曲。

R滑顺、没有凹凸尖角。

凸模与凹模的研合率，主要部位80,以上，次要部位70,以上。

因特殊要求，铸件易磨损部位(或焊接刀口)，以合金钢焊条填补，堆焊部位的宽、深都应在10×10mm以上。

或镶合金钢块。

工作表面粗糙度，主要部位，次要部位。

镶块接合面间隙小于0.1mm。

镶块与窝座(或挡块)及键的配合间隙应?0.05mm。

材料与淬火硬度应符合图纸及技术协议要求。

一般使用合金铸铁(如 GM246、翻边ICD5等)。

凹模形状及尺寸应符合图纸要求或提供样件要求。

棱线、搭线没有凹凸、扭曲。

R 滑顺、没有凹凸尖角。

工作表面粗糙度，主要部位不低于，次要部位，凹模口圆角不低于。

因特殊要求，铸件易损部位(或焊接刀口)，以合金钢焊条填补，堆焊部位的宽、深都应在10×10mm以上。

或镶合金钢块。

与凸模间隙，直线和角度部位应符合要求(曲线部位适当减小)。

镶块接合面间隙小于0.1mm。

镶块与窝座(或挡块)及键的配合间隙应?0.05mm。

材料与淬火硬度应符合图纸及技术协议要求。

一般使用合金铸铁(如 GM246、铸钢ICD5等)。

2.3 退、压料及定位2.3.1退、压料板表面粗糙度，主要部位及大平面为。

2.3.2退、压料板与凸模间隙在0.05,0.2mm之间(可调整/小模具)。

冲压模具验收标准2冲压模具验收标准股份有限公司塑变类冲压模验收标准 Q/JQ436-19991 主要检查验收项目和适用范围本标准对塑变类冲压模的凸模、凹模、退压料及定位、导向机构、外观及安装尺寸的装配检查项目及技术要求。

以及对制件、凸模与凹模、定位和压料、安装与外观的调整检查项目及技术作出规定。

本标准适用于本公司、外协厂制造的塑变类冲压模，也适用于境外制造的塑变类冲压模。

本标准规定的各项技术要求与甲乙双方认可的图纸及技术协议执行。

本标准中使用的表面粗糙度按1系列执行。

2 装配检查项目及技术要求凸模形状与尺寸应符合图纸要求或符合提供样件的要求。

棱线、搭线应没有凹凸、扭曲。

R滑顺、没有凹凸尖角。

凸模与凹模的研合率，主要部位80,以上，次要部位70,以上。

因特殊要求，铸件易磨损部位(或焊接刀口)，以合金钢焊条填补，堆焊部位的宽、深都应在10×10mm以上。

或镶合金钢块。

工作表面粗糙度，主要部位，次要部位。

镶块接合面间隙小于0.1mm。

镶块与窝座(或挡块)及键的配合间隙应?0.05mm。

材料与淬火硬度应符合图纸及技术协议要求。

一般使用合金铸铁(如 GM246、翻边ICD5等)。

凹模形状及尺寸应符合图纸要求或提供样件要求。

棱线、搭线没有凹凸、扭曲。

R 滑顺、没有凹凸尖角。

工作表面粗糙度，主要部位不低于，次要部位，凹模口圆角不低于。

因特殊要求，铸件易损部位(或焊接刀口)，以合金钢焊条填补，堆焊部位的宽、深都应在10×10mm以上。

或镶合金钢块。

与凸模间隙，直线和角度部位应符合要求(曲线部位适当减小)。

镶块接合面间隙小于0.1mm。

镶块与窝座(或挡块)及键的配合间隙应?0.05mm。

材料与淬火硬度应符合图纸及技术协议要求。

一般使用合金铸铁(如 GM246、铸钢ICD5等)。

2.3 退、压料及定位2.3.1退、压料板表面粗糙度，主要部位及大平面为。

2.3.2退、压料板与凸模间隙在0.05,0.2mm之间(可调整/小模具)。

一、目的：本标准是根据公司产品结构特点及模具设计、制作实际需要，统一模具设计标准，提高冲压模具设计质量,为模具设计提供指导。

二、适用范围：公司所有冲压模具；三、具体规定：第一节模具制作流程标准工艺/项目/生产提模具开发电子流相关主管审核批准模具设计出图相关主管审核批准模具制作试模品管检验、开合格证生产验收！第二节图纸审核标准拿到设计任务时，首先应对产品图纸作一个全面的审核、确认，主要从以下几方面入手：1.图框內容确认产品名称、版次、视图投影角法、视图比例、材质、料厚(英制需转换为公制)。

2.图面注解內容确认依图面注解逐项确认3.视图正确性确认三视图画法、尺寸标注、各主要视图和各局部视图是否一致,特殊公差要求确认。

4.特殊要求確認a. 有无表面处理要求b. 不锈钢、铍銅、铝等材质产品需注意片纹方向要求。

c. 是否有压毛边，方向，范围?d. 产品的重点管控尺寸，公差等?e. 压铆钉的规格、工序等？f. 若有抽牙，须了解抽牙功用，重点尺寸(内径、外径、高度)g. 产品如果有工艺缺口处，连续模连料,接刀须客户确认回复。

h. 产品有没有标注尺寸公差的地方,能否做到?i. 一些孔和产品的外形可否圆整?j. 产品有没有外观要求，如平面度，垂直度等?k. 现有的工艺槽是否太窄?l. 产品若有半剪,则半剪要保证的尺寸是位置还是高度等?m. 产品若有凸点,则其功用,重要尺寸是什么?n. 产品的批量大小?o. 产品压沙拉的尺寸确认?p. 产品折弯展开可否依内R为零展开?q. 产品有包角若因高度原因可能会造成拉裂或起皱可否做工艺处理?经仔细审核确认后即可对产品进行展开，排工序等后序作业。

第三节展开图标准1.展开图中必須包含产品图中的所有內孔,內部成型和外部成型的展开的图元1）展开图的毛刺面必须向下.2）展开图中所有图元须串取成复线.3）冲裁尖角(除特殊情況外)均要倒圓角R=0.3或R=0.5（具体可根据产品料厚定）4）成形工位折线位置必须画出及注意虚实线。

五金冲压件技术要求标准一、引言五金冲压件是制造业中常见的零部件，广泛应用于汽车、航空航天、家电、机械设备等行业。

为了保证五金冲压件的质量和性能，制定了一系列的技术要求标准，从材料选取、工艺流程、设备要求等方面进行规范。

二、材料要求1. 材料选择：五金冲压件的材料应符合相关国家标准，如GB/T 1220、GB/T 3077等。

应根据零部件的使用环境和要求选择适当的材料，包括钢材、铝合金、铜合金等。

2. 材料性能：五金冲压件材料应具有良好的机械性能，包括强度、硬度、塑性等指标。

应对材料进行严格的化学成分检测和力学性能测试。

3. 表面处理：对五金冲压件的表面进行防锈、防腐、涂装等处理，以保证产品的表面质量和使用寿命。

三、工艺流程要求1. 冲压工艺：应根据产品的结构和要求确定合理的冲压工艺，包括模具设计、模具加工、成型工艺参数的选择等。

2. 成型精度：五金冲压件的成型精度应符合相关标准要求，包括尺寸精度、形位公差、表面质量等。

3. 工艺控制：对冲压工艺进行严格的控制和检测，确保产品的质量稳定和一致性。

四、设备要求1. 冲压设备：应选用先进的数控冲床、冲压机等设备，确保产品的生产效率和质量。

2. 模具设备：应具备高精度、高耐磨的模具加工设备，保证模具的精度和寿命。

3. 检测设备：应配置相应的检测设备，包括三坐标测量机、硬度计、拉力试验机等，对产品进行全面的检测。

五、质量控制要求1. 品质管理体系：应建立完善的品质管理体系，包括从材料采购、工艺控制、产品检测等各个环节的管理和控制。

2. 出厂检验标准：制定五金冲压件的出厂检验标准，包括外观检验、尺寸检验、力学性能检验等。

3. 不良品处理：建立完善的不良品处理流程，及时发现和处理不合格品，保证产品的合格率和稳定性。

六、环保要求1. 废水、废气处理：五金冲压件生产过程中应注意废水、废气的处理，达到环保要求。

2. 资源利用：在生产过程中应尽量节约资源，减少能源消耗和废弃物产生。

冲压模具冲头直径选择标准1、目的：规范冲压模具冲头直径选择规范，减少实际生产中的冲头备件规格，针对冲压件产品尺寸精度要求进行分类。

2、适用范围：适用于资产属于一汽轿车公司且由技术部冲压技术科负责生产准备的冷冲压模具中使用的圆形、方形（长度方向等同名义孔径）、长方向（宽度方向等同名义孔径）、长圆形冲头（宽度方向等同名义孔径）选择，不包含冲翻孔、穿刺孔、异形孔。

3、选择规范。

3.1、正常冲裁条件下（料厚不大于1.2、冲孔方向与制件法向夹角不大于5°），冲头直径选择标准。

3.2、大于1.2料厚的零件冲孔时冲头标准选择。

3.3、大夹角冲裁时的特殊说明。

3.3.1、大夹角冲裁时实际孔径按照下图进行计算。

图示中α为冲压方向与制件法向夹角，t为料厚，d1为冲头尺寸，d为孔的实际功能尺寸。

已知冲头直径计算孔功能直径时：d=d1/cosα-2·t·tgα按照孔径公差要求推算冲头直径时：d1=(d+2·t·tgα) ·cosα。

3.3.2、当冲压方向与制件法向存在较大夹角时，在满足模具结构设计标准中对冲压方向夹角限制的前提下，还必须满足孔位功能尺寸d的周圈尺寸在孔径公差内，冲头直径选择取0.1的整数倍。

3.4、高强度板零件冲孔直径选择。

鉴于目前尚无高强度板零件冲孔尺寸与冲头直径关系的数据统计，暂时参照上述标准执行，在现场调试过程中，如果存在问题，请及时反馈，补充本标准。

4、记录文件。

4.1、《会签记录》，保存期限为5年。

5、更新换版说明。

5.1、本标准为解释部分模具厂家在模具结构设计中，对冲头名义尺寸选择提出的疑问，根据以往经验进行编制，为试行稿。

在实际应用中如果存在问题，请及时与我联系，以便更新完善。

公司冲压模具设计规范冲压模具设计规范一、总则（一）、目的为提升冲压模具的设计效率，完善模具设计流程，尽量幸免模具设计中显现的失误，规范模具图纸的绘制；同时，为加大公司内部人员之间的学习与交流，为模具设计人员提供必要的技术支持及常用资料的检索，特制订本规范。

（二）、适用范畴本规范适用于公司各有关部室、工场、子公司。

（三）、内容本规范中的内容要紧包括冲压模具的具体设计流程和各设计流程节点中的注意要点及规定事项，（不含级进模及大型模具）。

二、冲压模具设计所涉及的标准GB/T14662-2006冲模技术条件GB/T20914.1-2007冲模氮气弹簧第1部分：通用规格GB/T20914.2-2007冲模氮气弹簧第2部分：附件规格G B/T20915.1-2007冲模弹性体压缩弹簧第1部分：通用规格GB/T20915.2-2007冲模弹性体压缩弹簧第2部分：附件规格GB/T23562.1-2009冲模钢板下模座第1部分：后侧导柱下模座GB/T23562.2-2009冲模钢板下模座第2部分：对角导柱下模座GB/T23562.3-2009冲模钢板下模座第3部分：中间导柱下模座GB/T23562.4-2009冲模钢板下模座第4部分：四导柱下模座GB/T23563.1-2009冲模滚动导向钢板模架第1部分：后侧导柱模架GB/T23563.2-2009冲模滚动导向钢板模架第2部分：对角导柱模架GB/T23563.3-2009冲模滚动导向钢板模架第3部分：中间导柱模架GB/T23563.4-2009冲模滚动导向钢板模架第4部分：四导柱模架GB/T23564.1-2009冲模滚动导向钢板上模座第1部分：后侧导柱上模座GB/T23564.2-2009冲模滚动导向钢板上模座第2部分：对角导柱上模座GB/T23564.3-2009冲模滚动导向钢板上模座第3部分：中间导柱上模座GB/T23564.4-2009冲模滚动导向钢板上模座第3部分：中间导柱模架GB/T23565.1-2009冲模滚动导向钢板模架第1部分：后侧导柱模架GB/T23565.2-2009冲模滚动导向钢板模架第2部分：对角导柱模架GB/T23565.3-2009冲模滚动导向钢板模架第3部分：中间导柱模架GB/T23565.4-2009冲模滚动导向钢板模架第4部分：四导柱模架GB/T23566.1-2009冲模滚动导向钢板上模座第1部分：后侧导柱上模座GB/T23566.2-2009冲模滚动导向钢板上模座第2部分：对角导柱上模座GB/T23566.3-2009冲模滑动导向钢板上模座第3部分：中间导柱上模座GB/T2851-2008冲模滑动导向模架GB/T2852-2008冲模滚动导向模架GB/T2855.1-2008冲模滑动导向模座第1部分:上模座GB/T2855.2-2008冲模滑动导向模座第2部分:下模座GB/T2856.1-2008冲模滚动导向模座第1部分：上模座GB/T2856.2-2008冲模滚动导向模座第2部分：下模座GB/T2861.10-2008冲模导向装置第10部分：垫圈GB/T2861.11-2008冲模导向装置第11部分：压板GB/T2861.1-2008冲模导向装置第1部分：滑动导向导柱GB/T2861.2-2008冲模导向装置第2部分：滚动导向导柱GB/T2861.3-2008冲模导向装置第3部分：滑动导向导套GB/T2861.4-2008冲模导向装置第4部分：滚动导向导套GB/T2861.5-2008冲模导向装置第5部分：钢球保持圈GB/T2861.6-2008冲模导向装置第6部分：圆柱螺旋压缩弹簧GB/T2861.7-2008冲模导向装置第7部分：滑动导向可卸导柱GB/T2861.8-2008冲模导向装置第8部分：滚动导向可卸导柱GB/T2861.9-2008冲模导向装置第9部分：衬套GB/T35666.4-2009冲模滑动导向钢板上模座第4部分：四导柱上模座GB/T8845-2006冲模术语GB 2863.1-81冷冲模凸、凹模A型圆凸模GB 2863.2-81冷冲模凸、凹模B型圆凸模GB 2863.3-81冷冲模凸、凹模快换圆凸模GB 2863.4-81冷冲模凸、凹模圆凹模GB 2863.5-81冷冲模凸、凹模带肩圆凹模GB 2858.4-81冷冲模模板圆形凹模板GB 2866.1-81冷冲模挡料和弹顶装置始用挡料装置GB 2866.2-81冷冲模挡料和弹顶装置弹簧芯柱GB 2866.3-81冷冲模挡料和弹顶装置弹簧侧压装置GB 2866.4-81冷冲模挡料和弹顶装置侧压簧片GB 2866.5-81冷冲模挡料和弹顶装置弹簧弹顶挡料装置GB 2866.6-81冷冲模挡料和弹顶装置扭簧弹顶挡料装置GB 2866.7-81冷冲模挡料和弹顶装置橡胶弹顶挡料销GB 2866.8-81冷冲模挡料和弹顶装置回带式挡料装置GB 2866.9-81冷冲模挡料和弹顶装置钢球弹顶装置GB 2866.10-81冷冲模挡料和弹顶装置弹簧弹顶装置GB 2866.11-81冷冲模挡料和弹顶装置固定挡料销GB 2864.1-81冷冲模导正销A型导正销GB 2864.2-81冷冲模导正销B型导正销GB 2864.3-81冷冲模导正销C型导正销GB 2864.4-81冷冲模导正销D型导正销GB 2862.1-81冷冲模模柄压入式模柄GB 2862.2-81冷冲模模柄旋入式模柄GB 2862.3-81冷冲模模柄凸缘模柄GB 2862.4-81冷冲模模柄槽形模柄GB 2862.5-81冷冲模模柄通用模柄GB 2862.6-81冷冲模模柄浮动模柄GB 2862.7-81冷冲模模柄推入式活动模柄GB/T2851.1-90冲模滑动导向模架对角导柱模架GB/T2851.3-90冲模滑动导向模架后侧导柱模架GB/T2851.4-90冲模滑动导向模架后侧导柱窄形模架GB/T 2851.5-90冲模滑动导向模架中间导柱模架GB/T2851.6-90冲模滑动导向模架中间导柱圆形模架GB/T2851.7-90冲模滑动导向模架四导柱模架GB/T2852.1-90冲模滚动导向模架对角导柱模架GB/T2852.2-90冲模滚动导向模架中间导柱模架GB/T2852.3-90冲模滚动导向模架四导柱模架GB/T2852.4-90冲模滚动导向模架后侧导柱模架GB/T2855.1-90冲模滑动导向模座对角导柱上模座GB/T2855.2-90冲模滑动导向模座对角导柱下模座GB/T2855.5-90冲模滑动导向模座后侧导柱上模座GB/T2855.6-90冲模滑动导向模座后侧导柱下模座GB/T2855.7-90冲模滑动导向模座后侧导柱窄形上模座GB/T2855.8-90冲模滑动导向模座后侧导柱窄形下模座GB/T2855.9-90冲模滑动导向模座中间导柱上模座GB/T2855.10-90冲模滑动导向模座中间导柱下模座GB/T2855.11-90冲模滑动导向模座中间导柱圆形上模座GB/T2855.12-90冲模滑动导向模座中间导柱圆形下模座GB/T2855.13-90冲模滑动导向模座四导柱上模座GB/T2855.14-90冲模滑动导向模座四导柱下模座GB/T2856.1-90冲模滚动导向模座对角导柱上模座GB/T2856.2-90冲模滚动导向模座对角导柱下模座GB/T2856.3-90冲模滚动导向模座中间导柱上模座GB/T2856.4-90冲模滚动导向模座中间导柱下模座GB/T2856.5-90冲模滚动导向模座四导柱上模座GB/T2856.6-90冲模滚动导向模座四导柱下模座GB/T2856.7-90冲模滚动导向模座后侧导柱上模座GB/T2856.8-90冲模滚动导向模座后侧导柱下模座GB2857.1-81冷冲模通用模座带柄圆形上模座GB2857.2-81冷冲模通用模座带柄矩形上模座GB2857.3-81冷冲模通用模座钢板模座GB2857.4-81冷冲模通用模座模座GB2857.5-81冷冲模通用模座A型下模座GB2857.6-81冷冲模通用模座B型下模座GB2857.7-81冷冲模通用模应C型下模座GB2857.8-81冷冲模通用模座弯曲模下模座JB/T5825-2008冲模圆柱头直杆圆凸模JB/T5826-2008冲模圆柱头缩杆圆凸模JB/T5827-2008冲模60°锥头直杆圆凸模JB/T5828-2008冲模60°锥头缩杆圆凸模JB/T5829-2008冲模球锁紧圆凸模JB/T5830-2008冲模圆凸模JB/T6058-1992冲模用钢及其热处理技术条件JB/T6499.1-1992切边模导柱JB/T6499.2-1992切边模导套JB/T7643.1-2008冲模模板第1部分：矩形凹模板JB/T7643.2-2008冲模模板第2部分：矩形固定板JB/T7643.3-2008冲模模板第3部分：矩形垫板JB/T7643.4-2008冲模模板第4部分：圆形凹模板JB/T7643.5-2008冲模模板第5部分：圆形固定板JB/T7643.6-2008冲模模板第6部分：圆形垫板JB/T7644.1-2008冲模单凸模模板第1部分：单凸模固定板JB/T7644.2-2008冲模单凸模模板第2部分：单凸模垫板JB/T7644.3-2008冲模单凸模模板第3部分：偏装单凸模固定板JB/T7644.4-2008冲模单凸模模板第4部分：偏装单凸模垫板JB/T7644.5-2008冲模单凸模模板第5部分：球锁紧单凸模固定板JB/T7644.6-2008冲模单凸模模板球锁紧单凸模垫板JB/T7644.7-2008冲模单凸模模板第7部分：球锁紧偏装单凸模固定板JB/T7644.8-2008冲模单凸模模板第8部分：球锁紧偏装单凸模垫板JB/T7645.1-2008冲模导向装置第1部分：A型小导柱JB/T7645.2-2008冲模导向装置第2部分：B型小导柱JB/T7645.3-2008冲模导向装置第3部分：小导套JB/T7645.4-2008冲模导向装置第4部分：压板固定式导柱JB/T7645.5-2008冲模导向装置第5部分：压板固定式导套JB/T7645.6-2008冲模导向装置第6部分：压板JB/T7645.7-2008冲模导向装置第7部分：导柱座JB/T7645.8-2008冲模导向装置第8部分：导套座JB/T7646.1-2008冲模模柄第1部分：压入式模柄J B/T7646.2-2008冲模模柄第2部分：旋入式模柄JB/T7646.3-2008冲模模柄第3部分：凸缘模柄JB/T7646.4-2008冲模模柄第4部分：槽形模柄JB/T7646.5-2008冲模模柄第5部分：浮动模柄JB/T7646.6-2008冲模模柄第6部分：推入式活动模柄JB/T7647.1-2008冲模导正销第1部分：A型导正销JB/T7647.2-2008冲模导正销第2部分：B型导正销JB/T7647.3-2008冲模导正销第3部分：C型导正销JB/T7647.4-2008冲模导正销第4部分：D型导正销JB/T7648.1-2008冲模侧刃和导料装置第1部分：侧刃JB/T7648.2-2008冲模侧刃和导料装置第2部分：A型侧刃挡块JB/T7648.3-2008冲模侧刃和导料装置第3部分：B型侧刃挡块JB/T7648.4-2008冲模侧刃和导料装置第4部分：C型侧刃挡块JB/T7648.5-2008冲模侧刃和导料装置第5部分：导料板JB/T7648.6-2008冲模侧刃和导料装置第6部分：承料板JB/T7648.7-2008冲模侧刃和导料装置第7部分：A型抬料销JB/T7648.8-2008冲模侧刃和导料装置第8部分：B型抬料销JB/T7649.10-2008冲模挡料和弹顶装置第10部分：固定挡料销JB/T7649.1-2008冲模挡料和弹顶装置第1部分：始用挡料装置JB/T7649.2-2008冲模挡料和弹顶装置第2部分：弹簧芯柱JB/T7649.3-2008冲模挡料和弹顶装置第3部分：弹簧侧压装置JB/T7649.4-2008冲模挡料和弹顶装置第4部分：侧压簧片JB/T7649.5-2008冲模挡料和弹顶装置第5部分：弹簧弹顶挡料装置JB/T7649.6-2008冲模挡料和弹顶装置第6部分：扭簧弹顶挡料装置JB/T7649.7-2008冲模挡料和弹顶装置第7部分：回带式挡料装置JB/T7649.8-2008冲模挡料和弹顶装置第8部分：钢珠弹顶装置JB/T7649.9-2008冲模挡料和弹顶装置第9部分：活动挡料销JB/T7650.1-2008冲模卸料装置第1部分: 带肩推杆JB/T7650.2-2008冲模卸料装置第2部分: 带螺纹推杆JB/T7650.3-2008冲模卸料装置第3部分: 顶杆JB/T7650.4-2008冲模卸料装置第4部分: 顶板JB/T7650.5-2008冲模卸料装置第5部分: 圆柱头卸料螺钉JB/T7650.6-2008冲模卸料装置第6部分: 圆柱头内六角卸料螺钉JB/T7650.7-2008冲模卸料装置第7部分: 定距套件JB/T7650.8-2008冲模卸料装置第8部分: 调剂垫圈JB/T7651.1-2008冲模废料切刀第1部分：圆废料切刀JB/T7651.2-2008冲模废料切刀第2部分：方废料切刀JB/T7652.1-2008冲模限位支承装置第一部分：支承套件JB/T7652.2-2008冲模限位支承装置第一部分：限位柱JB/T7653-2008冲模零件技术条件JB/T8050-2008冲模模架技术条件JB/T8070-2008冲模模架零件技术条件JB/T8071-2008冲模模架精度检查三、冲压模具的设计流程（一）、冲压模具的设计流程：1、冲压件的工艺性分析。

冷冲压模具设计标准模具设计规定项目科：质量科：制造科：总经理：1.0 目的規范試模運作,使得模具能按時試模,同時減少一些無謂的試模,縮短模具交期,提升公司效益.2.0 适用范圍适用于本公司外发设计制作的所有模具.3.0总则模具设计前需给出《模具设计、制造、交付进度表》,表中需详细列出模具图纸设计、模具制造(线割/热处理/精磨等)及模具组装/试模三大阶段时间安排，并由供应商组织技术评审会议；表中需详细列出模具装配、初次试模交样时间。

供应商对图纸设计中的<<工序图>>及<<排样图>>完成后，设计方需要将上述资料递交文光相关负责人，文光相关责任人在接到上述相关资料后经过内部评审。

然后与供应商进行双方沟通评审，确认模具设计方案，光模具技术公司只作为技术支援。

所有部件设计时必须考虑便于模修人员安装、拆卸。

应尽量避免为更换冲头，而出现过多拆卸的情况。

图纸作为文光验收的重要依据，所有模具零部件需确保与图纸一致，否则按照不合格品处理。

模具交付后，文光将按照图纸对模具零部件进行实测，如发现设计与制造不符合，将不予以验收。

产品验收后，保留最终验收工件及全尺寸报告作为参考样品，后期模具更改完成后需保证产品质量与样品稳定一致。

模具尺寸不小于报价时模具预算尺寸，如模具为工程模工序数必须与报价时所报的工序数一致。

4.0实施细则第一阶段：模具设计设计图纸要求A工艺流程图1.工艺流程图中必须详细列出每道工位的内容，用不同颜色区分工作内容。

OP10 、OP20、OP30 等为工位序号，颜色与工位对应。

2. 所有冲孔，原则上需要在同一个工位，一次冲压成型，易于保证位置度要求。

所有孔的尺寸做上公差。

B结构总图结构总图中必须附带所有部件装配关系，以及上、下模具视图，能清晰反应出整套模具的设计结构。

在装配图中有详细的零部件清单。

图纸需要包含全部零部件外形尺寸。

总图将作为最终预算（报价）的重要依据。

公差及间隙标准
一模具零件公差及间隙标准
1 模板厚度公差要求:
1.1 配合性模板(厚度对入子零件的上下装配关系有较
大影响的模板)厚度尺寸公差取值±0.03;
1.2 非配合性模板厚度公差取值±0.08.
2零件外形和模板孔的公差及间隙要求:
详见附表一: <<模具零件公差及间隙一览表>>
二冲裁刃口要求及冲裁间隙标准
1 冲裁刃口要求
1.1 一般冲裁刃口留修(直段)3MM,斜度1︒,如下图.
1.2 一般3MM以下的小孔(含3MM),冲裁刃口留修
2MM,斜度1︒.对于其它标准有明确规定的,按照其
它标准要求执行.
1.3 产品材料厚度T<0.3或T>1.5时,请示上级.
2 冲裁间隙标准详见附表二: <<冲裁间隙一览表>>
附表一: <<模具零件公差及间隙一览表>>
附表二: <<冲裁间隙一览表>>
注: 1.上表所列间隙值均是指单边冲裁间隙Z.
2.冲裁间隙Z的取值与冲裁的料片材质、厚度及生产条件
(模具形式等)有关.
3.未作注明者均不区分模具形式是工程模/连续模.
4.对于3MM以下小孔,当冲裁的料片材质为GI或不锈钢
/CRS/铝时,单边冲裁间隙Z=10%T.
5.冲裁的料片材质上表未列出时(如铜),冲裁间隙请示上级.。
