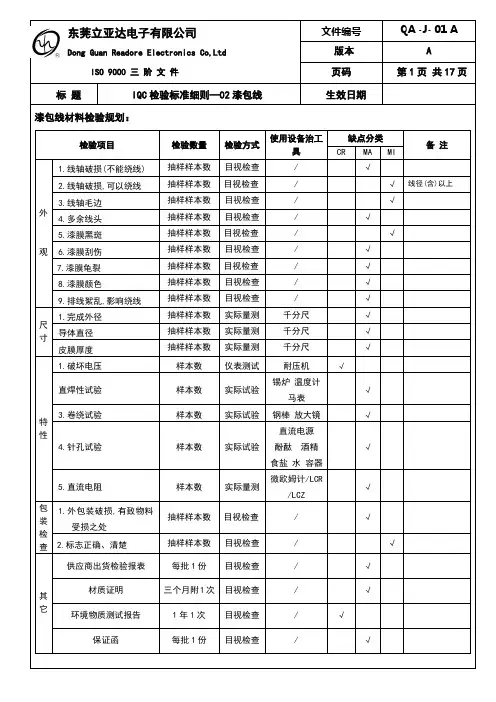

东莞立亚达电子有限公司Dong Guan Readore Electronics Co,Ltd ISO 9000 三阶文件文件编号QA -J- 01 A 版本 A页码第1页共17页标题IQC检验标准细则—02漆包线生效日期查之处2.标志正确、清楚抽样样本数目视检查/ √其它供应商出货检验报表每批1份目视检查/ √材质证明三个月附1次目视检查/ √环境物质测试报告1年1次目视检查/ √保证函每批1份目视检查/ √东莞立亚达电子有限公司文件编号QA -J- 01 AISO 9000 三 阶 文 件页码第2页 共17页标 题IQC 检验标准细则—02漆包线生效日期东莞立亚达电子有限公司文件编号QA -J- 01 A2.检验标准说明：2.1IQC 对漆包线进行检验时,其抽样标准定订如下:2.1.1 漆包线是供货商以连续生产之方式及一次性配料生产同一批之材料;2.1.2依此物料之特性,故订出抽验标准及判定依据如下(所谓的抽样轴数,是指抽取试验样品之载体,而非指试验品数);抽样表:2.2漆包线耐压试验： 2.2.1漆包线均要做耐压试验;三层绝缘线依照第一种进行耐压试验。

2.2.2圆形漆包线试验条件及规格(漏电流: 0.5mA 时间1S):（转下页） 注:a. 直径在0.100mm 及以下的用圆棒法试验;直径在0.100mm 以上,2.500mm及以下的用扭绞法试验;直径在2.500mm 以上的用铝箔法试验; b. 介于相邻直径间的中间规格导线,取较大直径相应的破坏电压值;c. 圆棒法: 取试样12cm,单层、紧密、均匀地卷绕30圈于直径为1.0mm 的钢棒上,电压施于漆膜与钢棒之间; d. 扭绞法: 取试样12cm(线头镀锡),弯折并缠绕扭合成一股(线径与扭合次数如下表),电压施于漆膜与导体之间:e.受检批重量(Kg) 抽样轴数 次要缺点允收/拒收0~45 1 0/1>45~175 2 0/1>175~350 3 0/1>350~550 4 0/1 >550~1450 5 1/2 >1450~3000 6 1/2>3000~4000 8 1/2>4000~7000 10 2/3 >7000~10000 12 2/3 以上线径(mm) 0.120 0.180 0.290 0.410 0.710 1.200 2.500 扭合次数302420161296圆形漆包线试验条件及规格(漏电流: 0.5mA 时间1S)东莞立亚达电子有限公司 文件编号 QA -J- 01 A 版本 A 导体直径 mm 破坏电压(VAC)0种1种 2种 0.018110 0.020 250 120 0.022 275 130 0.025 300 150 0.028 325 170 0.032 375 190 0.036 425 225 0.040 475 250 0.045 550 275 0.050 600 300 0.056 650 325 0.063 700 375 0.0717004250.080 1200 850 425 0.090 1300 900 500 0.100 1400 950 500 0.112 3900 2700 1300 0.125 4100 2800 1500 0.140 4200 3000 1600 0.160 4400 3200 1700 0.180 **** **** 1700 0.200510035001800Dong Guan Readore Electronics Co,LtdISO 9000 三 阶 文 件页码 第4页 共17页标 题IQC 检验标准细则—02漆包线生效日期2.2.3方形漆包线试验方法(金属箔电极法)及规格:a. 取6mm 宽的薄金属箔置于13mm 宽的粘胶带中央,并将此种胶带剪成74mm 长的小段作为电极;b. 取4个此种电极,金属箔朝向,导线绝缘层紧密平贴于间距51mm 的方形导线棱角处,胶带至少包覆漆包线一圈半;c. 测试电路之漏电流为0.5mA,电压分别顺次施于各电极与导体间;d. 测试电压从O 开始以500(±20%)VAC/1SEC 的速率均匀增加至漆包线被击穿,最小击穿电压如下:e. 若在正常的实验室条件下,高压试验失败,重新取线,使线不受任何外力及弯曲,在60±3℃烘干20±1分钟,冷却至室温,再按照前面的程序,做高压测试。

2.3 漆包线直焊性试验: 2.3.1 漆包线(PEW 除外)直接焊锡性能之检查; 2.3.2 锡炉温度: 380±10℃; 2.3.3 焊锡时间: 2秒;2.3.4 漆包线须完全沾上锡且光亮均匀。

2.4 漆包线卷绕试验:2.4.1 限线径0.370mm 及以上,1.600mm 及以下之圆形漆包线施行; 2.4.2 取样长度50cm;2.4.3 钢棒直径为:漆包线直径为 0.37mm ～1.0mm 用1.0mm 钢棒，漆包线直径为1.01mm ～1.6mm 用2.0mm 钢棒。

2.4.4 紧密卷绕单层10匝;2.4.5 用10倍放大镜观察,漆膜不得开裂。

2.5 针孔试验:2.5.1 漆包线需做针孔试验;2.5.2 试验溶液: 成份重量比为酚酞:酒精:盐:水=1:32.3:24:12000; 2.5.3 试验条件: 12VDC,溶液接正极,试样接负极1minute;东莞立亚达电子有限公司文件编号QA -J- 01 AFilm Coating 4个电极中3个 第4个电极 NEMAGB JIS Heavy121000VAC 750VAC2.5.4 试验规格: 2.6漆包线直流电阻及尺寸之规格:2.6.1 标称铜线取6m 长之漆包线, AWG 铜线取305mm 长之漆包线测其DCR不得超过下表规格的最大值;2.6.2 介于二种规格间的漆包线,其DCR 当然地在二种规格的DCR 间; 2.6.3 除PEW 外,其它材质漆包线规格同UEW 规格;PEW 之线种用脱漆剂脱漆膜,其它线种用酒精灯烧灼的方式脱漆膜;2.6.4 介于二种规格间的尺寸构造,其完成外径的最小皮膜必须达到大规格的皮膜要求,其导体的误差必须为小规格的误差值,其最大完成外径介于二种规格的完成外径之间;2.6.5 当漆包线之规格超出现有的尺寸构造时,其导体误差为其导体规格的1/100,漆膜厚度不小于现有最大规格皮膜,那么它的完成外径即为最大导体值加皮膜厚度。

如: IUEW1.60它的导体误差为±0.016mm,皮膜为0.028mm MIN,完成外径为1.662mm MAX; 2.6.6 漆包线构造规格:（转下页）线径d 取样长度 浸入溶液长度有效长度内的针孔数MAX(mm) (m) (m) 1种 2种 0.018≦d ≦0.063 1.5 1 5 8 0.063<d ≦0.5006 5 5 8 d>0.5006558东莞立亚达电子有限公司文件编号QA -J- 01 A1UEW漆包线规格:Dimensions Maximum MaximumConductor Minimal Maximumconductor ConductorDiameter Tolerance film overallresistance resistancethickness diameter Ω/km Ω/6mmm mm mm mm (20℃) (20℃)0.07 ±0.006 0.008 0.108 5,010.67 30.0640.08 ±0.006 0.008 0.118 3,789.54 22.7370.09 ±0.006 0.009 0.130 2,966.02 17.7960.10 ±0.008 0.009 0.140 2,647 15.8820.11 ±0.008 0.009 0.150 2,153 12.9180.12 ±0.008 0.010 0.162 1,786 10.7160.13 ±0.008 0.010 0.172 1,505 9.0300.14 ±0.008 0.010 0.182 1,286 7.7160.15 ±0.008 0.010 0.192 1,111 6.6660.16 ±0.008 0.011 0.204 969.5 5.8170.17 ±0.008 0.011 0.214 853.5 5.1210.18 ±0.008 0.012 0.226 757.2 4.54320.19 ±0.008 0.012 0.236 676.2 4.0572东莞立亚达电子有限公司文件编号QA -J- 01 A1UEW漆包线规格(续):Dimensions Maximum MaximumConductor Minimal Maximumconductor ConductorDiameter Tolerance film overallresistance resistancethickness diameter Ω/km Ω/6mmm mm mm mm (20℃) (20℃)0.65 ±0.02 0.018 0.724 51.31 0.331860.70 ±0.02 0.019 0.776 47.47 0.284820.75 ±0.02 0.020 0.830 41.19 0.247140.80 ±0.02 0.021 0.882 36.08 0.216480.85 ±0.02 0.022 0.934 31.87 0.191220.90 ±0.02 0.023 0.986 28.35 0.17010.95 ±0.02 0.024 1.038 21.38 0.152281.00 ±0.03 0.025 1.102 23.33 0.139981.10 ±0.03 0.026 1.204 19.17 0.115021.20 ±0.03 0.026 1.304 16.04 0.096241.30 ±0.03 0.027 1.408 13.61 0.081661.40 ±0.03 0.027 1.508 11.70 0.07021.50 ±0.03 0.028 1.612 10.16 0.06096东莞立亚达电子有限公司文件编号QA -J- 01 A2 UEW漆包线规格:Dimensions Maximum MaximumConductor Minimal Maximumconductor ConductorDiameter Tolerance film overallresistance resistancethickness diameter Ω/km Ω/6mmm mm mm mm (20℃) (20℃)0.05 ±0.002 0.004 0.069 10,240 61.440.06 ±0.003 0.004 0.081 6,966 41.7960.07 ±0.003 0.004 0.091 4,990 29.940.08 ±0.003 0.005 0.103 3,778 22.6680.09 ±0.003 0.005 0.113 2,959 17.7540.10 ±0.003 0.005 0.125 2,381 14.2860.11 ±0.003 0.005 0.135 1,957 11.742012 ±0.003 0.006 0.147 1,636 9.8160.13 ±0.003 0.006 0.157 1,389 8.3340.14 ±0.003 0.006 0.167 1,193 7.1580.15 ±0.003 0.006 0.177 1,037 6.2220.16 ±0.003 0.007 0.189 908.8 5.45280.17 ±0.003 0.007 0.199 803.2 4.81920.18 ±0.003 0.008 0.211 715.0 4.2900.19 ±0.003 0.008 0.221 640.6 3.84360.20 ±0.003 0.008 0.231 577.2 3.46320.21 ±0.003 0.008 0.241 522.8 3.13680.22 ±0.004 0.008 0.252 480.1 2.88060.23 ±0.004 0.009 0.264 438.6 2.63160.24 ±0.004 0.009 0.274 402.2 2.41320.25 ±0.004 0.009 0.284 370.2 2.22120.26 ±0.004 0.009 0.294 341.8 2.05080.27 ±0.004 0.009 0.304 316.6 1.89960.28 ±0.004 0.009 0.314 294.1 1.7646东莞立亚达电子有限公司文件编号QA -J- 01 A2 UEW漆包线规格（续）:Dimensions Maximum MaximumConductor Minimal Maximumconductor ConductorDiameter Tolerance film overallresistance resistancethickness diameter Ω/km Ω/6mmm mm mm mm (20℃) (20℃)0.55 ±0.006 0.012 0.592 78.15 0.445080.60 ±0.008 0.012 0.644 62.64 0.375840.65 ±0.008 0.012 0.694 53.26 0.319560.70 ±0.008 0.013 0.746 45.84 0.275040.75 ±0.008 0.014 0.798 39.87 0.239220.80 ±0.010 0.015 0.852 31.17 0.211020.85 ±0.010 0.015 0.904 31.11 0.186660.90 ±0.010 0.016 0.956 27.71 0.166260.95 ±0.010 0.017 1.008 24.84 0.149041.00 ±0.012 0.017 1.062 22.49 0.134941.10 ±0.012 0.018 1.164 18.54 0.111241.20 ±0.012 0.019 1.264 11.55 0.0933东莞立亚达电子有限公司文件编号QA -J- 01 A2UEW漆包线规格(续):Dimensions Maximum Maximum Conductor Minimal Maximum conductor conductorAWG Diameter film overall resistanceresistanceMinimal StandardsMaximum thickness diameter Ω/1000ft Ω/305mmSIZE mm mm mm mm mm (20℃) (20℃)44 0.048 0.051 0.053 0.0015 0.061 2873 2.873043 0.053 0.056 0.058 0.0025 0.066 2352 2.352042 0.061 0.064 0.066 0.0025 0.076 1801 1.801041 0.069 0.071 0.074 0.0025 0.084 1423 1.423040 0.076 0.079 0.081 0.0025 0.094 1152 1.152039 0.086 0.089 0.091 0.0025 0.104 897.10 0.897138 0.099 0.102 0.104 0.0040 0.119 681.90 0.681937 0.112 0.114 0.117 0.0040 0.132 535.70 0.535736 0.124 0.127 0.130 0.0050 0.147 431.90 0.431935 0.140 0.142 0.145 0.0050 0.163 342.80 0.342834 0.157 0.160 0.163 0.0065 0.183 269.80 0.269833 0.178 0.180 0.183 0.0065 0.206 211.70 0.211732 0.201 0.203 0.206 0.0075 0.231 166.20 0.166231 0.224 0.226 0.229 0.0075 0.254 133.90 0.133930 0.251 0.254 0.256 0.0090 0.284 105.80 0.105829 0.284 0.287 0.290 0.0090 0.320 82.68 0.082728 0.318 0.320 0.323 0.0100 0.356 66.37 0.066427 0.358 0.361 0.363 0.0100 0.396 52.17 0.052226 0.399 0.404 0.406 0.0115 0.439 42.07 0.042125 0.450 0.455 0.457 0.0115 0.493 33.10 0.033124 0.505 0.511 0.513 0.0125 0.551 26.19 0.026223 0.569 0.574 0.577 0.0125 0.617 20.67 0.020722 0.635 0.643 0.645 0.0140 0.686 16.59 0.016621 0.716 0.724 0.726 0.0140 0.770 13.04 0.013020 0.805 0.813 0.818 0.0150 0.861 10.32 0.010319 0.902 0.912 0.917 0.0150 0.963 8.229 0.0082东莞立亚达电子有限公司文件编号QA -J- 01 A东莞立亚达电子有限公司Dong Guan Readore Electronics Co,Ltd ISO 9000 三阶文件文件编号QA -J- 01 A 版本 A页码第12页共17页标题IQC检验标准细则—02漆包线生效日期1 PEW漆包线规格(续):Dimensions Maximum MaximumConductor Minimal Maximumconductor ConductorDiameter Tolerance film overallresistance resistancethickness diameter Ω/km Ω/6mmm mm mm mm (20℃) (20℃)0.95 +0.02 0.024 1.038 21.38 0.152281.00 +0.03 0.025 1.102 23.33 0.139981.10 +0.03 0.026 1.204 19.17 0.115021.20 +0.03 0.026 1.304 16.04 0.096241.30 +0.03 0.027 1.408 13.61 0.081661.40 +0.03 0.027 1.508 11.70 0.07021.50 +0.03 0.028 1.612 10.16 0.060961.60 +0.03 0.028 1.712 8.906 0.0534361.70 +0.03 0.029 1.814 7.871 0.0472261.80 +0.03 0.029 1.914 7.007 0.0420421.90 +0.03 0.0302.018 6.278 0.0376682.00 +0.03 0.030 2.118 1.656 0.033936东莞立亚达电子有限公司文件编号QA -J- 01 A东莞立亚达电子有限公司Dong Guan Readore Electronics Co,Ltd ISO 9000 三阶文件文件编号QA -J- 01 A 版本 A页码第14页共17页标题IQC检验标准细则—02漆包线生效日期东莞立亚达电子有限公司Dong Guan Readore Electronics Co,Ltd ISO 9000 三阶文件文件编号QA -J- 01 A 版本 A页码第15页共17页标题IQC检验标准细则—02漆包线生效日期东莞立亚达电子有限公司Dong Guan Readore Electronics Co,Ltd ISO 9000 三阶文件文件编号QA -J- 01 A 版本 A页码第16页共17页标题IQC检验标准细则—02漆包线生效日期多芯三层漆包线构造规格:构造导体导体数最大完成外径最小绝缘破坏电压(V/0.5mA)导体电阻(at 20℃)芯数/芯径导体径导体误差最小皮膜Ω/Km Ω/6m7/0.10 0.10 ±0.003 0.003 7 0.580 6000 346.9 2.08147/0.11 0.11 ±0.003 0.003 7 0.610 6000 281.2 1.71127/0.12 0.12 ±0.003 0.004 7 0.650 6000 238.4 1.43047/0.13 0.13 ±0.003 0.004 7 0.680 6000 202.4 1.21447/0.14 0.14 ±0.003 0.004 7 0.710 6000 173.8 1.04287/0.15 0.15 ±0.003 0.004 7 0.740 6000 151.1 0.90667/0.16 0.16 ±0.003 0.005 7 0.770 6000 132.4 0.79447/0.17 0.17 ±0.003 0.005 7 0.800 6000 117.0 0.70207/0.18 0.18 ±0.003 0.005 7 0.830 6000 104.2 0.62527/0.19 0.19 ±0.003 0.005 7 0.860 6000 93.34 0.560047/0.20 0.20 ±0.003 0.005 7 0.890 6000 84.10 0.50467/0.21 0.21 ±0.003 0.005 7 0.920 6000 76.18 0.458717/0.22 0.22 ±0.004 0.005 7 0.950 6000 69.96 0.419767/0.23 0.23 ±0.004 0.006 7 0.990 6000 63.91 0.383467/0.24 0.24 ±0.004 0.006 7 1.020 6000 58.61 0.351667/0.25 0.25 ±0.004 0.006 7 1.050 6000 53.94 0.323647/0.26 0.26 ±0.004 0.006 7 1.080 6000 49.81 0.298867/0.27 0.27 ±0.004 0.006 7 1.110 6000 46.13 0.276787/0.28 0.28 ±0.004 0.006 7 1.140 6000 42.85 0.257107/0.29 0.29 ±0.004 0.006 7 1.170 6000 39.91 0.239467/0.30 0.30 ±0.005 0.007 7 1.200 6000 37.01 0.22206东莞立亚达电子有限公司文件编号QA -J- 01 A。
