水文地质调查工作方法及资料整理精品PPT课件

  • 格式：ppt
  • 大小：20.29 MB
  • 文档页数：77

下载文档原格式

  / 77

合集下载

供水水文地质勘察ppt课件

供水水文地质勘察ppt课件
26
供水水文地质勘察
水文地质勘探
一、水文地质钻探 （一）水文钻孔的特点 (1) 钻孔口径较大结构复杂 一要满足取岩芯，二要满足抽水试验或作为生产井取水; 地质勘探孔直径一般小于150mm,水文钻孔或水井的直
径一般约为300-500mm. (2)孔深 应根据钻探任务来确定，一般要求揭露或打穿主 要含
水文地质测绘是平面上了解水文地质条件的一种事半功倍的手段，测绘质量 取决于水文地质调查人员的野外调查经验和分析问题的能力。
水文测绘可以得到以下资料： （1）与地下水相关的区域自然条件 （2）区域地质、地貌、第四系沉积物的特征 （3）地下水的补给、径流与排泄特点 （4）含水层的埋藏及分布规律 （5）地下水资源及其开采条件
3
供水水文地质勘察
水文地质测绘
水文地质测绘——水文地质填图 通过野外实地观测和记录描述，将地表直接观测到的地质、水文地质现象（ 地形地貌、地层岩性、地质构造、地下水与地表水的关系等），用规定的符号和 花纹，以一定的比例尺勾绘到地形底图上，从而编制水文地质图。
通过对水文地质图分析，可初步了解勘查区的水文地质条件，对地下水作为 供水水源地的可能性做出初步评价，为进一步布置水文地质勘探工作提供依据。
经常使用的方法有： 磁法、重力法、地震法、放射性勘探、电法勘探。
13
供水水文地质勘察
水文地质勘探
一、地球物理勘探 （一）电阻率法的基本原理
电阻率法能解决问题： （1）覆盖层厚度，隐伏的古河道和掩埋的洪积扇的位置 （2）断层、裂隙带、岩脉的位置、产状，含水层厚度及宽度 （3）钻井的地质剖面 （4）地下水位、流向和渗流速度 （5）地下水的矿化度，咸水与淡水的分布范围 （6）暗河的位置及隐伏岩溶的位置、延伸方向、埋深、范围等 （7）永冻土层的下限埋深。

《水文地质图及报告》PPT课件

《水文地质图及报告》PPT课件

（9）异常点剔除。
精选PPT
15
埋深图
一、用途
（1）推断地下水形成条件；
（2）可以指导生产，布置井的类型，选 择泵的类型和功率。
分级有学生自己定。
二、注意事项
（1）埋深成果：防止分界过多，不能过 多的穿越地形等高线；
（2）一般由于地形和等水位面均为连续
变化的平面，所以埋深分区不能越级接触。
精选PPT
透水性质的变化。
精选PPT
14
五、注意事项
（1）统测时间不要太长；
（2）勿在雨后或大量抽水后测水位；
（3）天然水体没有水面标高；
（4）水位点要足够多、均匀、埋深测量正确；
（5）等水位线与地形等高线不能相交，不能穿过 地表水体、沼泽、湿地；
（6）插点时在地形坡度变化最大方向插；
（7）泉的埋深为零；
（8）水位资料不足的地区用虚线连接（推断）；
22
1.2 工作区位置 实习区位置。 工作区位置。 区内交通条件。 附工作区位置图，交通位置图。
1.3 地质及水文地质研究程度 附研究程度图
精选PPT
23
2 自然地理概况
2.1 地形地貌
指导书中有一部分。
河谷地貌：二级阶地、一级阶地、漫滩、 河床。P32
2.2 气象
按气象要素描述，气温、温度、降雨、蒸 发、风、霜冻等。
精选PPT
3四、综合水文地质图 Nhomakorabea1. 综合水文地质图上应反映的内容
（1）各年代含水岩系和非含水岩系。
（2）含水岩系的富水性。
（3）地下水的流向及其天然出露现象（泉，矿泉， 温泉等）。
（4）地下水矿化度等值线。
（5）地形和地表水流与水体。

水文地质物探PPT课件

水文地质物探PPT课件
这种方法的使用条件，主要决定于地下水渗透作用所形 成的过滤电场的强度。一般只有在地下水埋藏较浅、水力坡 度较大和所形成的过滤电位强度较大时，才能在地面测量到 较明显的自然电位异常。
2021年5月2日1时23分
第10页/共33页
§2 物探方法在水文地质调查中的作用
（2）激发极化法。
这种方法是根据供电极断电后，由电化学作用引起的岩石和地下水放电电场（即二 次场）的衰减特征来寻找地下水。二次场的衰减特征可用衰减度（D）、衰减时（τ） 等参数表示。判断地下水存在效果较好的测量参数，通常是τ和D。τ是指二次场电位 差（ΔUz）衰减到某一规定数值时（通常规定为50％）所需的时间（单位为s）。D亦 是反映极化电场（即二次场）衰减快慢的一种测量参数（用百分数表示）。由于岩石 中的含水或富水地段水分子的极化能力较强，又因二次场一般衰减慢，故D和τ值相对 较大。 激发极化法和电阻率法一样，分为剖面法、测深法和测井法。其中，激发极化测深 法用得最多，主要用于寻找层状或似层状分布的各种地下水以及较大的溶洞含水带， 并可确定它们的埋藏深度。 由于激发极化所产生的二次场值小，故这种方法不适用于覆盖层较厚（如大于20m） 和工业游散电流较强的地区。电源笨重、工作效率较低、成本较高，也是这种方法的 不足之处。
2021年5月2日1时23分
第19页/共33页
§2 物探方法在水文地质调查中的作用
二、采用地球物理测井方法确定含水层和测定水文地质参数
许多地球物理测井方法都可配合钻探取芯和水文地质观测资料，用于钻孔剖 面的岩性分层，判断含水层（带）、岩溶发育带和咸淡水分界面位置（深度） 及确定水文地质参数等。当采用无芯钻进或钻进取芯不足时，物探测井更是 不可缺少的探测手段。物探测井的地质一水文地质解释精度，远比前述的地 面物探方法为高。对确定钻孔中的岩层分界面和出水裂隙段位置的可靠性和 精度，有时甚至比钻探取芯还高。

供水水文地质勘察(ppt 34页)

供水水文地质勘察(ppt 34页)

• 在单项补给量不易计算，而各排泄量和储存量变化量已知时，
利用水均衡原理（Q补=Q排±Δ W）
•
Q补=Q排±Δ W=E+Qy+Qj+Qk±Δ W
• 2.大气降水入渗补给量
•
Q补=α *P*F
• 3.地下径流流入补给量（侧向补给量）
层水） W2 *Fh
• (3)天然调节储存量:
• 一个地下水补水周期中，含水层中最高水位与最低水位之间 的容积储存量
• (4)弹性储存量: • 一个地下水周期内中，最低水位以下含水层中的容积储存量
天然调节 储存量
固定储 存量
地下水水 位最高时
地下水水 位最低时
3.排泄量
天然排泄量 排泄量开采排泄量
地下水量不大，补给条件差的中细粉砂含水层，16h；基岩裂隙 水分布地区，24h • 4.水位水量观测要求 • 抽水时：开始5、10、15、20、25、30min，后来每30min或1h • 水位恢复：1、2、3、4、6、8、10、15、20、25、30min，后来 每30min
（二）非稳定流抽水试验
（2）观测点的布置原则
• 1.为查明地下水与地表水的水力联系的观测线，应垂直于地表水 体的边岸
• 2.为查明各含水层之间的水力联系，观测孔应分层布置 • 3.为查明污染的影响，观测孔布置在水源地与污染源之间，并呈
直线排列 • 4.为了解漏斗的变化情况，放射状布置几排观测孔 • 5.为查明两水源地之间的影响，应在水源地之间布置一排观测孔 • 6.为控制一个水文地质单元，观测线要沿着水文地质条件变化最
四、允许开采量的精度及其保证率要求 • 允许开采量：经济技术可行，在整个开采期内水量不会减少，动水
位不超过设计标准，水质和水温在允许范围内，不影响已建水源地 正常开采，不发生危害性的环境地质问题的条件下的所能取得的地 下水资源量。

水文地质(PPT)

水文地质(PPT)
正确的计算未来井巷及采区的涌水量大小，是一项重要而复杂的工作。 它对煤田的技术经济评价有很大的影响，并且也是开采设计部门选择采掘 方案，制定疏于措施，确定排水设备的主要依据。
一、地下水的运动规律
岩层必须透水 必备条件 沿水流方向具有水位差
地下水的运动条件
运动速度及水量 水力坡度 =（H1-H2）/L
地表水防治
堵塞通道 河流改道 铺整河床
井下防治水 老容积水的探放 ：采空区，由于地表水和地下水的补给，充满了大量积水。
其特点： 一般积水范围不明（特别是一些老矿井），串联关系复杂、水量大、酸性 强、水头压力高、危害大。 要隔离积水需保留大量的安全煤柱，一方面影响资源的回收，另一方面， 由于资料不清、范围不确，可能引起积水的突然涌出，酿成灾害事故。 因此，探故老窑水是采矿工作中防患于未然的必要措施，是探明可采边界 和安全开来的主要手段。
程，称为水循环。
水循环包括内陆循环、海陆循环、海洋循环。
水的循环示意图
水循环意义 a.使大气圈、水圈、岩石圈和生物圈之间不断地进行着 能量交换和物质迁移。
b.使大气
降水、地表水、
地下水、土壤 水之间相互转
化，使水资源
形成不断更新 的统一系统。
二、含水层和隔水层
自然界中的岩层是在漫长的地质历史中形成，并经历了后期多次构造 运动与各种地质构造改造，因而发育了许多不同成因，不同方向，不同规 模的空隙。
二、井筒涌水量计算
潜水完整井涌水量计算: 系指井筒开凿在潜水含水层中，并打穿含水层到隔水底板； 自流水完整井涌水量计算： 系指井筒开凿在自流水含水层中，并全部揭露含水层；
巷道涌水量预测方法：
第三节 矿井水的防治
——以防为主，法治结合

专门水文地质学PPT课件(共12章)第四章水文地质试验

专门水文地质学PPT课件(共12章)第四章水文地质试验
为提高水文地质参数的计算精度和预测更大水位降深时井 的出水量，稳定流抽水试验，一般要求进行三次不同水位降 深的抽水，要求各次降深的抽水连续进行。
三次降深值的确定，一般根据含水层的透水性和抽水设 备能力确定，降深尽可能大些，以便能充分揭露含水层性质。
稳定流抽水试验的主要技术要求
1、水位降深 （1）对于富水性较差的含水层或非开采含水层，可只做
抽水试验的目的和任务
抽水试验的概念
抽水试验是通过钻孔或水井抽水，定量评价含水层富 水性，测定含水层水文地质参数和判断某些水文地质条件 的一种野外试验方法。
随着水文地质勘查阶段由浅入深，抽水试验在整个勘 查阶段中都占有重要比重，其成果质量直接影响着对调查 区水文地质条件的认识和水文地质成果的精确程度。在整 个勘查费用中，抽水试验的费用仅次于钻探工程费用；有 时，整个钻探工程主要是为了抽水试验而进行。
7、抽水孔附近应有较好的排水条件，即抽出的水能 无渗漏地排到抽水孔影响半径区以外，特别应注意抽水量 很大的群孔抽水的排水问题；
观测孔的布置要求
布置抽水试验水位观测孔的意义：
（1）可以提高井流公式所计算出的水文地质参数的精度； （2）利用观测孔的水位，可用多种作图方法求解稳定流和 非稳定流的水文地质参数； （3）利用观测孔水位，可绘制出抽水的人工流场图，可分 析判明含水层的边界位置与性质、补给方向、补给来源及强 径流带位置等水文地质条件。
在影响半径范围内，两个或两个以上钻孔同时进行的抽水试验。 通过 干扰抽水试验确定水位下降与总涌水量的关系，从而预测一定降深下的开 采量或一定开采定额下的水位降深值，同时为确定合理的布井方案提供依 据。 试验性开采抽水试验
是模拟未来开采方案而进行的抽水试验。一般在地下水天然补给量不 充沛或补给量不易查清，或者勘察工作量有限而又缺乏地下水长期观测资 料的水源地，宜进行试验性开采抽水试验，并用钻孔实际出水量作为评价 地下水可开采量的依据。

水文地质图及报告PPT课件

水文地质图及报告PPT课件

（7）地下水的总溶解固体、水化学类型、pH 值、以及污染程度。
水文地质剖面图，砂层等厚度图，底板标高等值
线图
第12页/共23页
4.1.1 隔水层 下更新统隔水层 描述的内容：层位（地层时代）、岩性、厚度、
分布范围、埋深、稳定性。 4.2 含水层的富水性及其分布规律
一般情况按含水层描述，本次仅调查的潜水， 故不分层。
1.3 地质及水文地质研究程度 附研究程度表
第6页/共23页
2 自然地理概况 2.1 地形地貌
指导书中有一部分。
河谷地貌：二级阶地、一级阶地、漫滩、 河床。P32（附河谷剖面图） 2.2 气象
按气象要素描述，气温、温度、降雨、 蒸发、风、霜冻等。
描述内容：多年平均值，最大、最小值 及出现的年份。降水要给出集中在哪几个月， 大概占全年的百分比等。
第18页/共23页
6 结论和建议 6.1 结论 （1）水文地质条件的简要总结。 （2）富水性总结 （3）地下水资源量的简要总结。 （4）地下水水质的简要总结。 6.2 建议 工作存在的问题 今后工作的建议 结束语 自由发挥（不利于团结的话不说）
第19页/共23页
附图： （1）黄壁庄地区综合水文地质图 （2）黄壁庄地区地下水等水位线及等埋深 线图 （3）黄壁庄地区地下水水化学图
大气降水入渗，描述包气带的岩性、厚度， 地下水位的埋深，地形，植被等。以说明是 否有利于大气降水入渗不及。
地表水，河流流量，季节性，河床岩性， 以说明补给特征。
地下水侧向径流的位置。
第14页/共23页
（2）径流 地下水径流，根据地下水位线图描述（附
等水位线图）。 工作区地下水的整体流向，局部流向，降
（2）中元古界长城系（Pt2CH） ① 大红峪组（Pt2CHd） ② 高于庄组（Pt2CHg）

水文地质勘察(课件)第2章 水文地质调查概论

水文地质勘察(课件)第2章 水文地质调查概论

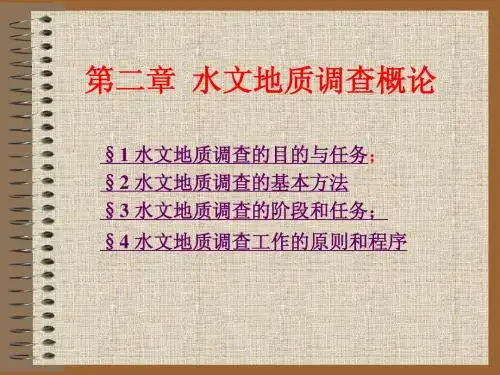

第二章 水文地质调查概论
§1 水文地质调查的目的与任务
2、水文地质调查的任务 （3）查明地下水的水文地球化学特征 地下水的化学成分不仅是进行水质评价、 确定其利用价值的依据，还可以帮助分析地 下水的形成条件及运动特征。 因此，水文地质调查应查明包括地下水 和地表水的化学成分，为地下水水质评价、 地下水的形成条件及运动特征提供资料。
第二章 水文地质调查概论
§2 水文地质调查的方法
二、新技术与新方法 1．遥感技术
第二章 水文地质调查概论
§2 水文地质调查的方法
二、新技术与新方法 1．遥感技术
第二章 水文地质调查概论
§2 水文地质调查的方法
二、新技术与新方法 1．遥感技术
第二章 水文地质调查概论
§2 水文地质调查的方法
二、新技术与新方法
§2 水文地质调查的方法
二、新技术与新方法 2．同位素技术 目前在水文地质调查中应用同位素技术主要 解决下列问题： （1）利用放射性环境同位素测定地下水年龄； （2）利用放射性环境同位素研究包气带水的运动； （3）利用稳定环境同位素研究地下水的起源与形 成过程； （4）利用稳定环境同位素研究水中化学组份的来 源；
第二章 水文地质调查概论
§2 水文地质调查的方法 小结 一、常用方法 （ 1 ）水文地质测绘； （ 2 ）水文地质物探； （ 3 ）水文地质钻探； （ 4 ）水文地质试验； （5）地下水动态观测；（6）室内分析实验 二、新技术与新方法 （1）遥感技术； （2）同位素技术； （3）地理信息系统；（4）核磁共振技术等。
第二章 水文地质调查概论
§2 水文地质调查的方法
二、新技术与新方法 1．遥感技术 （ 1 ）利用航片可以判释河流水系和地 貌特征及类型，划分地层及确定岩层产状和 褶皱构造，确定断裂构造位置、性质和产状， 圈定地下水富集区等。 （2）利用卫星照片可以解释出地层岩性、 地质构造、地貌、植被和地表水系，勾绘出 地貌图和地质图，作为水文地质测绘的原始 图件，经野外实地验证和补充，完成水文地 质测绘任务。

水文勘测课件ppt

水文勘测课件ppt
水文勘测课件
• 水文勘测概述 • 水文勘测技术与方法 • 水文勘测数据处理与分析 • 水文勘测案例与实践 • 水文勘测的挑战与展望
01
水文勘测概述
水文勘测的定义与目的
定义
水文勘测是指通过各种手段和方法， 对地球上水圈的数量和质量进行监测 、分析和评估，以揭示其变化规律和 影响因素的过程。
目的
水文勘测的主要目的是为水资源管理 、环境保护、灾害防治、科学研究等 领域提供基础数据和信息支持，促进 人类社会与水资源的和谐发展。
水文勘测的历史与发展
古代水文勘测
古代人类通过观察和记录河流、 湖泊、地下水等的水位、流量、 水质等参数，积累了大量水文数
据。
近代水文勘测
随着工业革命和城市化进程的加速 ，水文勘测逐渐发展成为一门科学 ，各种先进的水文仪器和测量技术 不断涌现。
现代水文勘测
现代水文勘测已经形成了完善的技 术体系，包括卫星遥感、GIS技术、 自动监测等，实现了对水圈的全面 监测和数据分析。
地下水资源评价：在地下水勘测的基 础上，对地下水资源进行评价，包括 储量计算、可开采量评估和地下水资 源管理等方面。评价结果可为地下水 资源开发利用提供科学依据，同时也 有助于保护地下水资源免受过度开采 和污染的危害。
遥感与GIS技术在水文勘测中的应用
遥感与GIS技术概述
遥感与GIS技术是现代空间信息技术在水文勘测中的重要应用。遥感技术通过卫星或飞机 上的传感器获取地球表面的信息，GIS技术则是对地理信息数据进行采集、存储、分析和 可视化的一种技术手段。
多学科交叉融合 水文勘测将与气象、地理信息、 环境科学等多个学科交叉融合， 形成更加综合的水文勘测体系。
精细化与定制化 针对不同地区、不同需求的水文 勘测，将更加注重精细化与定制 化的服务，满足用户多样化的需 求。

水文地质勘查ppt00

水文地质勘查ppt00

2011年7月20日11时6分
§1 水文地质勘查的任务与研究内容
二、水文地质勘查的研究内容 研究内容： ①水文地质调查（普查、勘探）方法； ②供水水文地质； ③矿床水文地质。
水文地质勘察
2011年7月20日11时6分
§1 水文地质勘查的任务与研究内容
（1）水文地质调查方法
水文地质勘察
主要介绍水文地质调查所应用的技术方法。主要针对：水 文地质普查和供水水文地质勘查。 （2）供水水文地质 介绍以供水为目的进行水质、水量评价的方法及要求，地 下水的合理开发与管理，以及供水水文地质勘查工作的布置原 则，技术要求及成果表示方法等。 （3）矿床水文地质 矿床充水条件分析，涌水量预测，矿井突水机理，矿井水 的防治与利用，矿山环境地质问题等。
§2 我国水文地质调查工作的发展概况
70年代：
水文地质勘察
① 在水文地质普查方面：全国2/3以上地区完成了1﹕20万～1﹕50万比例 尺的水文地质普查工作，一些城市、工农业供水水源地、矿产开发区、 石油产地等，进行了1﹕5万比例尺的水文地质调查。 ② 在水文地质勘查与试验方面：加强了深部水文地质钻探和物探工作，供 水和疏干的成井工艺更加完善。在一些项目中，进行了大口径、大流量、 大降深、长时间的群孔抽水试验。同位素技术的应用，合理开发、科学 管理地下水的研究等。 ③ 在地下水长期观测方面：各省市自治区陆续建成了地下水动态观测站或 环境水文地质站。
2011年7月20日11时6分
§5 课程性质及基本要求
水文地质勘察
基本要求 学完本课程后，能基本掌握水文地质勘查的一般 工作方法，具有分析和解决某些专门水文地质问题的 初步能力
2011年7月20日11时6分
思考题
水文地质勘察
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

水文地质野外调查工作方 法
第一节 对水文地质调查设计全面了解
一、水文地质调查精度 现阶段工作精度主要分1：25万、1：10万和
1：5万；其中水文地质普查阶段为1：25万、1： 10万；详查阶段为1：5万；供水水文地质勘查为 1：1万或更大比例尺；
水文地质野外调查工作方 法
二、了解水文地质的设计内容
4、其他类型的第四纪沉积物分布
规律、岩性特征、富水性及对冲洪积 平原地下水补给条件的影响。
5、水利化程度较高的地区，如工 农业大量开采地下水所引起的水、工、
（二）冲积平原区
环地质问题。 1、调查不同含水层组地下水的类型、水质、水量的变化
及其相互间的补给关系。 2、调查河流变迁，古河道与河间洼地分布区的地形地貌
2、近山地带基岩岩性、构造特征、裂隙发育程度、富水性 和泉的出露形式。
3、戈壁带第四纪堆积物。
4、被埋没的洪积扇、古河道及冰水沉积物的分布特征，同 时要注意隐伏断层存在对地下水的分布与埋藏条件影响。
水文地质野外调查工作方 法
（二）山前细土平原区
首先要了解本设计的目的任务、工作精度、调查区 范围、地貌类型；本次调查区水文地质条件的复杂程度 （如：简单地区、中等地区或复杂地区）。
三、野外水文地质调查的资料及设备仪器准备
1、必要的记录本、表格、地形图（与调查精度同等 比例尺的电子版地形图）。
2、相关仪器及测绘设备。
水文地质野外调查工作方 法
第二节 不同类型地区水文地质调查基本内 容
4、盐类矿床的埋藏条件、分布规律及稀有元素的富集 条件。
5、植物的发育、种属、分布规律与地下水的关系。
水文地质野外调查工作方 法
（四）黄土地区水文地质调查的基本内容
1、黄土丘陵区
1）黄土丘陵（梁、峁）区 梁、峁的分布及其与下伏基岩面起伏的关系，沟谷的形态 （如掌形地、杖形地等）及其分布。
2）组成梁、峁地层的岩性、厚度及其分层，沟谷堆积物 的地层岩性及其与梁、峁的地层层位关系。
范围。 2、古湖泊和现代湖泊的堆积物及其分布规律。
水文地质野外调查工作方 法
3、各湖积地层含水层岩性、富水性、水化学及其相互间 的水力联系。
4、泥炭层、淤泥层的分布特点及其发育程度。
5、地表水系和地下水相互补给关系。
（四）山间河谷平原区
1、山区地下水对河谷平原地下水的补给作用。 2、河谷类型、河谷阶地分布范围，阶地类型、级数及绝 对和相对高程，河谷断面形态、支沟冲沟发育情况及切割深度。 3、组成阶地和河漫滩的地层、岩性、岩相结构及厚度变 化情况，阶地各含水层的分布与河谷地貌与新构造运动关系。 4、河流变迁史与河流水文特征，古河床和古湖的位置、规 模、地表岩性、埋藏深度及其富水条件。
3、盆地中松散堆积物的岩性、结构、时代、成因及厚度的 变化规律。
4、自盆地17周00 边到中心方向上地下水水位、水质、水量的水 平与垂直分带规律，山区地下水对盆地地下水的补给作用。
水文地质野外调查工作方 法
二、戈壁沙漠地区水文地质调查的基本内容
（一）山前戈壁平原区
1、近山地带基岩与山前戈壁带的交接关系，构造断裂带的 性质、位置、分布范围、充水条件。特别是通过交接带的各种 侧向隐蔽补给条件。
一、平原地区水文地质调查的基本内容
（一）山前冲积、洪积平原区
1、第四纪堆积物的物质来源和岩性特点，山区河水对山前 平原地下水的补给作用。
2、冲洪积扇的形态、分布范围、前后缘标高及地表起伏变 化情况。
3、冲洪积平原不同部位含水层结构特征及地下水埋深、水 质、水量分布规律等。
水文地质野外调查工作方 法
水文地质野外调查工作方 法
野外水文地质调查基本内容
李健
水文地质野外调查工作方 法
本讲目的
• 了解野外水文地质工作调查程序、掌握
调查方法，熟悉调查内容
水文地质野外调查工作方 法
主要内容
第一节 对水文地质调查设计的了解 第二节 不同类型地区水文地质调查基本内容 第三节 野外地质—水文地质点的描述 第四节 植物法在野外水文地质调查中的辨别
水文地质野外调查工作方 法
5、地表水与地下水在不同的河谷地段和不同时期 相互补排关系。
（五）山间冲积、湖积盆地
1、盆地周围基岩的岩性、构造、构造系统的组合关系等对盆 地形成与发展的控制作用。
2、盆地的成因、分布范围和汇水面积，下伏基岩埋深、岩性、 裂隙发育程度，盆地周边及下伏基岩地下水与区域性排泄基准 面间的相对标高。
黄土区沟谷内底部石膏层
水文地质野外调查工作方 法
2、黄土塬区
1）塬面的大小、形状、高程变化，注意黄土岩溶地貌的 观察，沟谷的分布及其切割程度。
1、戈壁带前缘至细土带平原之间的溢出带、绿洲带、盐沼带的 地层、岩性结构、岩相的变化规律，不同地带水文地质特征。
2、承压自流水的形成条件、分布、埋藏规律和上下含水层间的 水力联系。
3、盐咸化土壤的分布、成因、水化学类型与潜水水化学成份关 系.
4、盐沼地带高矿化卤水的成因、分布规律、水化学在水平、垂 直方向的变化规律。
3）梁、峁黄土层潜水的埋藏条件、分布规律及其富水性， 沟谷黄土层潜水的形成、分布，特别是咸水区淡水体的淡水体 的形成及其出现的地貌部位。
4）必须充分注意调查下伏基岩地下水及河谷冲积层潜水。
水文地质野外调查工作方 法
梁、峁地形
水文地质野外调查工作方 法
黄土区沟谷内硝沟、碱沟
水文地质野外调查工作方 法
5、溢出带是地下水开采的主要地区，应注意地下水资源的开发 利用情况。
水文地质野外调查工作方 法
（三）沙漠、盐湖、盐湖区调查内容
1、沙漠、盐漠、盐湖形成的地质、地貌、水文、气象 特征及其分布规律、活动情况与危险性。
2、盐漠区淡水体的分布特征与微地貌和周围咸水体的 关系。
3、风积地貌特征，丘间洼地中含水层的埋藏、分布规 律。
对地下水的控制作用。
水文地质野外调查工作方 法
3、调查河流的水文地质特征与地下水的补给 与排泄关系。
（三）4、冲咸积水分、布湖地区积的平咸原水体区在水平与垂直方向
上的变化，划分咸、淡水界面。 1、湖泊堆积物的分布范围，通过对地层岩性、岩相、基
5、圈定盐碱地分布区的盐碱化发育程度、分布 底构造、新构造运动和植物化石，恢复其形成的古地理环境。
