结构施工图审查要点之结构深度和钢结构说明一、深度要求1 总则1.1结构专业施工图设计文件应包含结构计算书和设计图纸两部分。

送审文件尚应包含勘察资料、初步设计审查意见或专项审查意见。

1.2所有计算书、设计图纸应校审，并有符合相应工程等级要求的注册结构工程师签字、盖章及相关人员签字，主要图纸应进行专业会签。

1.3设计文件的编制工作尚应满足国家有关标准、规范的要求。

2 结构计算书2.1结构计算书应分门别类、装订成册并附有目录，注明计算内容及所在页号,计算资料中的文字、图形应清晰可辩。

2.2计算书中引用的数据要有可靠依据，采用计算图表及不常用的计算公式，应注明其来源或出处。

构件编号、计算结果（确定的截面、配筋、材料强度等级等）应与图纸相符。

2.3计算书内容应包括：（1）计算荷载取值及组成；（2）整体分析文件：含电算软件名称、版本、总体信息、输入数据文件、输出文本文件和图形文件以及超限信息（注：选用的整体分析软件应经过国家行政主管部门的鉴定，对于“超限”工程，应采用2个或2个以上不同力学模型的电算软件进行分析）。

对于规范规定需要采用时程分析法进行多遇地震下的补充计算的结构或需要进行弹塑性变形验算的结构，应有相应的计算内容；（3）重要构件（如框支剪力墙结构中的转换大梁、大跨度异形楼板等）的有限元分析结果；（4）牛腿、地下室侧墙与底板及必要的楼屋面板、楼梯、水箱、檐口、雨篷、栏板等的计算书。

构件如套用标准图的应注明，并进行必要的验算；（5）需要验算抗裂、裂缝宽度、挠度及局部承压构件的计算书；（6）预应力混凝土结构构件应有承载力、变形、抗裂或裂缝宽度、应力验算，以及施工阶段验算等计算书；（7）钢结构构件应有强度、变形、稳定性及节点连接（如焊接、螺栓）等的计算书；（8）基础计算书（要有各种控制组合工况的柱底内力平面图作为基础设计依据）：采用桩基时要有：①单桩承载力的计算或确定依据，单桩承载力的设计取值；②按承台“群桩”验算桩承载力及承台强度计算；③有软弱下卧层的桩基应按有关规定验算软弱下卧层，规范要求需要验算变形的桩基还应进行沉降计算；采用浅基础时，要有：①地基承载力特征值的取值；②确定基础宽度与基底压力验算，有软弱下卧层需进行软弱下卧层验算，规范要求需要计算地基变形的基础还应进行变形验算；③基础梁板的强度计算；④必要时的稳定性验算；（9）有地下室的工程，应进行施工阶段和使用阶段的抗浮验算，对于抗浮桩还应进行裂缝宽度验算。

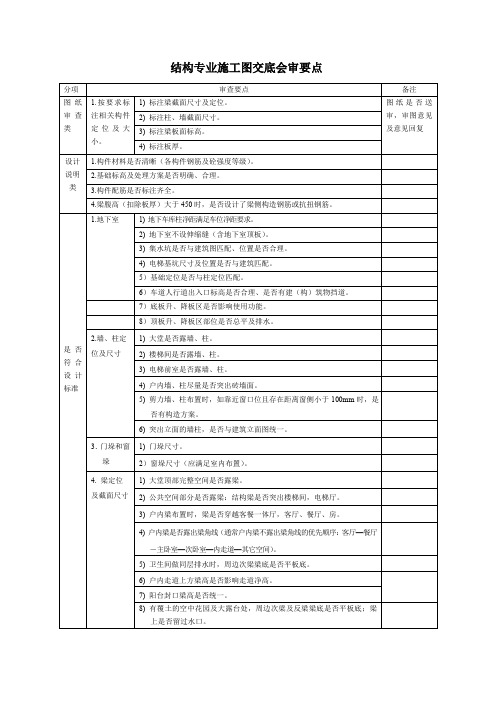

海蓝金钟府二期图纸会审审图要点（结构部分）（一）基础部分
1、基础电梯基坑的标高与集水井的位置是否与建筑和水专业图纸对应，如不一致，要提前告知设计，确认无误后方可施工。

2、基础电梯基坑的做法大样。

2、应注意坡道大样梁上反位置，说明坡道需回填部分的材料。

3、严格按照基础大样施工，如有疑问，应及时提出。

（二）墙柱
1、注意墙柱变截面处位置大样做法，特别是厕所位置。

2、注意墙柱开洞位置及尺寸与机电专业一致，预留洞口及套管须核对设备图纸无误后结合总说明施工。

（三）梁板
1、注意主次梁搭接露梁头的问题，变截面梁和剪力墙变截面大样。

2、需特别关注深梁位置的搭接问题，有无注明梁面标高。

3、商业屋面与塔楼交接处的处理，如管道设置，排水问题，现场如有问题，应及时提出。

4、结构标高低于建筑标高处应按要求回填，不得随意改变回填材料，洞口周边无梁的板洞，应按总说明要求加强。

5、水电井处的楼板应预留钢筋待管道安装后二次浇筑。

（四）大样楼梯
1、墙身大样须核对建筑图纸。

2、结构楼梯标高是否与建筑对应，如有问题，应及时提出。

（五）施工须结合建筑图、设备专业图纸，提前预留预埋、核对标高、线条大样等内容。

（六）按图施工不只是按结构图，结构图与其它专业不一致的地方，要提前告知设计，确认无误后方可施工。

结构专业图纸审查要点1.1审查依据国家相关规范、规程、规定及地方标准，方案（初步）设计审批文件。

1.2审查要点1.2.1总则1.2.1.1建筑物的稳定性、安全性审查，包括地基基础和主体结构是否安全可靠。

1.2.1.2工程设计是否严格执行国家强制性技术标准、规范、规程、规定。

1.2.1.3抗震设防是否明确：建筑物抗震设防分类、基本烈度、设防烈度、近震与远震、场地土类型、结构抗震等级。

1.2.1.4结构设计使用的计算程序是否符合要求。

1.2.1.5结构设计是否影响建筑功能。

1.2.1.6结构设计的经济性。

1.2.1.7施工中可操作性。

1.2.2地基、基础1.2.2.1天然地基、复合地基a)基础的选型应充分研究地质勘察报告，选择适当持力层，当持力层下有软弱下卧层时，设计中是否已考虑。

b)在需做地基处理时，应充分考虑当地的地质特点，参考周边同类建筑的地基处理模式，参考专家意见，选择经济可靠的地基处理方案。

c)软土地基上房屋、长度超过60m的狭长形建筑须作地基变形计算及提出变形控制措施，高度变化较大的又未设沉降缝的建筑应有沉降差的计算和控制措施。

1.2.2.2桩基部分a)组织技术讨论会或研讨会，对各类可以使用的桩基的工程特性、经济性进行技术交流，充分吸收专家和其他技术单位的意见（公司各有关部门均可参加）。

b)最终桩基形式的确定尚应根据建筑物四周环境条件、基坑支护等条件综合考虑。

c)桩基持力层的确定应经济合理，应有不同桩径的承载力设计比较，设计参数的取值应准确，且桩位的施工可操作性强。

桩基的承载力取值是否合理，对预制桩可通过提前试桩来确定，对人工挖孔桩、冲钻孔桩可通过现场土体取样和地质报告相互对照以及试桩来确定。

1.2.3地下室1.2.3.1厚度较大承台的设计，或者浇捣面积较大的地下室底板厚度的确定是否经济合理，设计中是否有防裂措施。

1.2.3.2地下室留洞a)管道穿越地下室的外墙必须预留防水套管；b)管道穿越地下室的顶板，如位置在室外时必须预留防水套管；c)地下室防排烟洞口、柴油发电机排烟洞口应特别注意，这些洞口较大且在结构图上容易遗漏。

钢结构施工图审查要点一、工程概况和技术特点在此一节中可以看出施工方对施工图纸的消化程度，同时也可反映出施工方的工程施工经验和技术保障系统的强弱。

因此，在审查这一节时应注意施工单位对工程施工技术特点、难点的分析是否切中要害，是否有他们自认为施工困难的方面或应注意的事项，对此应分门别类作记录，在施工过程中重点监控二、施工作业工艺及主要技术措施本节是“钢结构施工组织设计”的核心内容。

由于钢结构工程涉及到制造和安装两个施工现场，因此本本节内容应涵盖两现场的工艺内容。

施工组织设计不如施工技术方案或施工技术措施对施工工艺的描述那么详实，但要求主干明确，逻辑性强，工艺特征要切中要害，因此，对此节审查时应注意以下几点：1、制造加工工艺程序有无矛盾与前后倒置现象。

一般来说其加工工艺是：①确认进场材料;②电脑或1：1实样出落料尺寸零件图;③落料矫正、编号、堆放;④零部件成型、刨边矫正;⑤1：1拼装胎模组合确认及拼装检验;⑥焊接、检验及矫正;⑦制孔、端面加工;⑧预组装、检验;⑨编号拆开堆放;⑩表面除锈及表面处理，涂装作记、检验;⑾出厂。

2、审查工艺顺序中是否有关键工序遗漏和倒置情况。

如材料进场后不经确认、跨过电脑或1：1实样确定落料尺寸就开始落料，不经1：1拼装胎模确认就进入拼装等。

其材料确认包含两方面内容：其一是对材料材质、规格、型号进行确认；其二是对材料应进行第一次矫正以达到可用标准的确认。

由于施工单位一般对材料的要求重视不足，在钢结构施工组织设计中，此项的描述常被忽略。

电脑或1：1实样确定落料尺寸这一工序过程相当重要。

现在的钢结构施工图设计逐渐向国际惯例靠拢，设计方不再出详细的节点大样构造图，其杆件多为单线图，而节点构造只给出连接原则，节点板厚、焊缝长度要求、连接螺栓排列及数量和螺栓规格等不给节点、大样详图。

往往要求施工单位按轴线交接要求及节点连接原则进行二次设计，在工程中通常把这些二次设计施工图称为“转换图”。

结构审图要点:1、设计总说明1、1 建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等就是否正确。

1、2 建筑单体±0、00所对应得绝对高程与规划总平面一致。

1、3 地基持力层得描述:若采用天然地基,说明本建筑单体得地基承载力特征值为___;若为人工地基,说明地基处理方式、复合地基承载力及建筑单体得最终沉降量;若为桩基,说明桩得材料及沉桩方式等。

1、4 结构使用得材料:钢筋:梁柱中各受力纵向钢筋、较大开间得楼板、约束边缘构件得箍筋(当用圆钢直径大于10时)、基础受力钢筋、墙体受力钢筋等采用HRB400。

构造柱及过梁得纵向筋、地下室防水板及地下室外墙得分布钢筋等采用HRB335。

混凝土:对于别墅及花园洋房,地下室、基础及地上采用C25,设备基础、圈梁、构造柱等次要构件采用C20,其她均应满足计算及构造需求,避免强度过高。

1、5 活荷载(特指荷载规范中不明确得部位),恒荷载(特指梁板上得建筑面层与车库顶板上得覆土等产生得恒荷载)就是否与设计委托一致。

1、6 防水混凝土得使用部位、抗渗等级就是否明确、恰当。

1、7 钢筋得接头形式(不同得规格分别描述如搭接、机械连接等)就是否明确、恰当。

1、8 构造柱、圈梁得位置及做法、过梁得做法、墙柱与砌体之间得拉结钢筋等就是否明确、恰当。

1、9 墙上开洞得补强措施。

结构洞口得填充等就是否明确、恰当。

1、10 对基础得施工要求,如挖槽、验槽、回填等得要求,与对不良地基得处理措施等就是否明确、恰当。

1、11 如有冬季施工可能时,就是否提出了相应得要求与注意事项。

1、12 预制构件目录中得构件名称、数量、图集号、就是否准确。

1、13 构件代号表中得代号与详图中采用得就是否一致。

1、14 对施工中应遵守得施工验收规范就是否准确无误。

1、15 楼板上预留孔洞(直径大于300)大样图,小于或等于300时做法就是否明确、恰当。

建筑、结构图纸会审的技巧和方法建筑设计图纸是施工企业进行施工活动的主要依据，审核图纸是技术管理的一个重要方面，学好图纸，掌握图纸内容，明确工程特点和各项技术要求，理解设计意图，是确保工程质量和工程顺利进行的重要前提。

从事施工的人员都应重视图纸掌握和审核，认真掌握图纸以便能正确、有效地指导施工，否则，势必会影响工程质量，造成经济损失。

一、预备程序：熟悉拟建工程的功能1、书面预做提纲：结合设计任务书，首先了解本工程的功能，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

以及建筑应说明内容等，应书面做个提纲，做到读图时有针对性。

2、因初审图纸常常时间很紧张，所以一定要制定读图进度计划，合理分配时间，最好精确到每张图的时间分配。

3、设计自用的审图笔记。

发现问题同时用铅笔原图位置标示和记到笔记里，便于汇总和查找，必要时可编号。

(见附表图纸常见问题汇总表）4、重要/关键数据一定要背下来，不要偷懒，这样可大幅提高读图效率二、读图次序：先粗后精，先建筑后结构，先大后细，先主体后装修，先一般后特殊。

1.先粗后精。

1.1、粗看的要求：就是先看平面、立面、剖面，将整个工程的设计图纸粗略地看一遍，使对整个工程的规模、特点、结构情况，使用材料要求等等有一个大致的了解。

要求：a.书面总结，关键数据背记下来，以便细看图纸时随时参考，不用再反复翻图；b.对照设计任务书和预作提纲，进行校核，找出差异及原因c.同时检查图纸是否齐全、清楚，内容有无漏项。

1.2、细看要求：然后再一张一张地细看，核对图纸中总尺寸和分尺寸，坐标、轴线、位置、标高、平立面等是否一致，标注是否齐全，有无遗漏、错误之处，各处交叉连接是否相符，门窗型号的位置、尺寸和数量表与平面是否一致等。

要求：a.熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

施工、监理结构图纸会审知识总结，学会终生受用！引言施工、监理结构图纸会审是建筑工程中非常重要的环节。

图纸会审可以确保工程的顺利进行，减少工程质量问题和安全隐患。

因此，作为一名深耕一线的工程师，拥有丰富的审图经验是非常重要的。

一、解释结构图纸会审结构图纸会审是指在施工前对施工图纸进行全面审查和讨论，以确保图纸的准确性并排除图纸中的问题和矛盾。

流程和程序包括以下几个步骤：确定会审组成员、制定会审计划、准备会审资料、开展会审讨论、整理会审记录和提出意见、修改并最终确认图纸。

二、常见的会审知识总结1. 图纸标准规范：熟悉和掌握相关的图纸标准规范是进行图纸会审的基础。

这些规范包括建筑设计规范、结构设计规范、施工图设计规范等。

在会审过程中，要保证图纸的设计符合相关规范要求，如荷载标准、防火标准、照明标准等。

2. 施工工艺要求：在会审过程中，需要关注施工工艺要求是否合理和可行。

这包括施工工艺流程、施工方法、施工工序等。

只有当图纸中的施工工艺要求能够满足实际施工需要，并且可以保证工程的质量和安全，图纸才能被确认。

3. 材料选用和规格要求：会审过程中需要关注材料的选用和规格要求是否合适。

材料的选用直接影响到工程的质量和安全，因此在会审中要对材料的性能和可靠性进行评估。

同时，对材料的规格要求也要进行仔细检查，以确保材料能够满足工程的需求。

4. 结构连接和配筋要求：图纸会审中需要重点关注结构连接和配筋的要求。

结构连接的可靠性直接关系到工程的安全性，而配筋的合理布置和数量要求对于工程的承载能力和抗震性能有着重要影响。

三、会审知识的重要性和实际应用价值掌握会审知识对于工程师来说具有重要的意义。

首先，会审知识可以帮助工程师发现图纸中的问题和矛盾，及时提出合理的修改建议，避免工程出现质量问题和安全隐患。

其次，会审知识可以提高工程师的工作效率，在图纸设计和施工前就能发现问题并解决，避免在施工过程中出现不必要的纠纷和变更。

此外，会审知识还可以提高工程师的专业水平和职业声誉，增加工程师的竞争力。
