微波技术基础思考题1、微波是一般指频率从300M至3000GHz范围内的电磁波,其相应的波长从1m至0.1mm。
从电子学和物理学的观点看,微波有似光性、似声性、穿透性、非电离性、信息性等重要特点。
2、导行波的模式,简称导模,是指能够沿导行系统独立存在的场型,其特点是:(1)在导行系统横截面上的电磁波呈驻波分布,且是完全确定的。
这一分布与频率无关,并与横截面在导行系统上的位置无关;(2)导模是离散的,具有离散谱;当工作频率一定时,每个导模具有唯一的传播常数;(3)导模之间相互正交,彼此独立,互不耦合;(4)具有截止特性,截止条件和截止波长因导行系统和因模式而异。
3、广义地讲,凡是能够导引电磁波沿一定的方向传播的导体、介质或由它们组成的导波系统,都可以称为传输线。
若按传输线所导引的电磁波波形(或称模、场结构、场分布),可分为三种类型:(1)TEM波传输线,如平行双导线、同轴线、带状线和微带线,他们都是双导线传输系统;(2)TE波和TM波传输线,如矩形、圆形、脊形和椭圆形波导等,他们是由金属管构成的,属于单导体传输系统;(3)表面波传输系统,如介质波导(光波导)、介质镜象线等,电磁波聚集在传输线内部及其表面附近沿轴线方向传播,一般是TE或TM波的叠加。
对传输线的基本要求是:工作频带宽、功率容量大、工作稳定性好、损耗小、易耦合、尺寸小和成本低。
一般地,在米波或分米波段,可采用双导线或同轴线;在厘米波段可采用空心金属波导管及带状线和微带线等;在毫米波段采用空心金属波导管、介质波导、介质镜像线和微带线;在光频波段采用光波导(光纤)。
以上划分主要是从减少损耗和结构工艺等方面考虑。
传输线理论主要包括两方面的内容:一是研究所传输波形的电磁波在传输线横截面内电场和磁场的分布规律(也称场结构、模、波型),称横向问题;二是研究电磁波沿传输线轴向的传播特性和场的分布规律,称为纵向问题。
横向问题要通过求解电磁场的边值问题来解决;各类传输线的纵向问题却有很多共同之处。
微波炉的结构和电路原理微波炉是家庭和办公室中常见的厨房电器之一,它以其快速、方便的加热方式受到广泛的欢迎。
本文将介绍微波炉的结构和电路原理,帮助读者更好地了解这个常用设备的工作原理和构造。
一、微波炉的结构微波炉通常由外壳、控制系统、微波发生器、微波传输系统、加热腔以及安全控制组件等部分组成。
1. 外壳:微波炉的外壳是由金属或塑料制成,目的在于隔离微波辐射和提供机械保护。
2. 控制系统:微波炉的控制系统通常由面板、按键和显示屏组成,用于控制和设置加热时间、功率等参数。
3. 微波发生器:微波发生器是微波炉的核心部件,它通过电子元器件产生微波并将其输送到腔体中。
4. 微波传输系统:微波传输系统是将微波从发生器传输到加热腔的装置,一般由微波导轨和波导管组成,确保微波能够有效地进入腔体并与食物发生作用。
5. 加热腔:加热腔是微波炉内部的加热空间,通常由金属制成。
加热腔内有转盘或固定架,用于放置食物。
6. 安全控制组件:安全控制组件是微波炉的重要部分,确保使用者的安全。
例如,微波传输系统断电时会导致微波发生器关闭,以防止泄露。
二、微波炉的电路原理微波炉的电路主要由微波发生器和控制系统两部分组成。
1. 微波发生器电路:微波发生器电路主要由微波振荡器、发射管和波导等组件构成。
当微波炉启动时,微波振荡器产生微波信号;发射管将微波信号转化为微波辐射并输送到波导;波导将微波引导至加热腔内,与食物分子发生作用。
2. 控制系统电路:控制系统电路负责接收用户设置的参数,并根据设置的时间、功率等参数来控制微波炉的工作状态。
一般来说,控制系统电路由电脑芯片、显示屏、按键等组成。
用户通过按键来设定加热时间和功率,然后电脑芯片解析并执行相应的操作。
此外,为了确保微波炉的安全运行,还包含了一些重要的保护电路。
例如,温度保护电路可以监测加热腔内的温度,并在超过设定阈值时停止加热。
漏电保护电路可以检测漏电情况并切断电源,以确保使用者的安全。

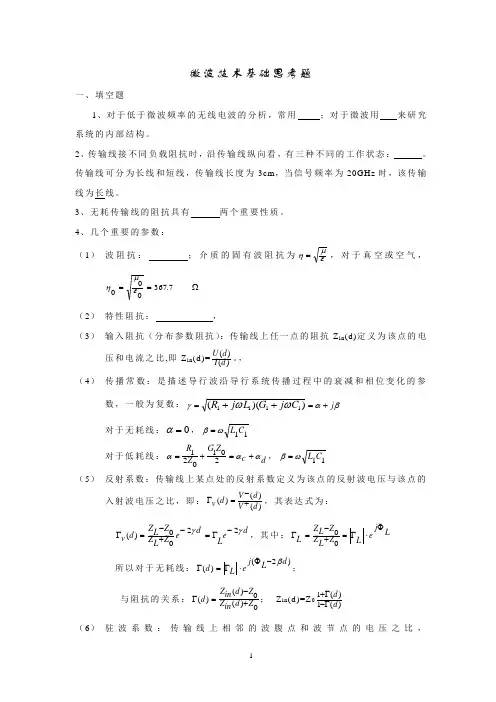

微波技术基础思考题一、填空题1、对于低于微波频率的无线电波的分析,常用 ;对于微波用 来研究系统的内部结构。
2、传输线接不同负载阻抗时,沿传输线纵向看,有三种不同的工作状态: 。
传输线可分为长线和短线,传输线长度为3c m ,当信号频率为20G Hz 时,该传输线为长线。
3、无耗传输线的阻抗具有 两个重要性质。
4、几个重要的参数:(1) 波阻抗: ;介质的固有波阻抗为εμη=,对于真空或空气,Ω==7.367000εμη(2) 特性阻抗: ,(3) 输入阻抗(分布参数阻抗):传输线上任一点的阻抗Z i n (d)定义为该点的电压和电流之比,即Z i n (d)=)()(d I d U 。
,(4) 传播常数:是描述导行波沿导行系统传播过程中的衰减和相位变化的参数,一般为复数:βαγωωj C j G L j R +==++))((1111对于无耗线:0=α,11CL ωβ=对于低耗线:d c Z G Z Rααα+=+=201021,11C L ωβ=(5) 反射系数:传输线上某点处的反射系数定义为该点的反射波电压与该点的入射波电压之比,即:)()()(d V d V d v +-=Γ,其表达式为:deLdeZLZZ L Zd v γγ2200)(-Γ=-+-=Γ,其中:Lj eL Z L Z ZL ZL Φ⋅Γ=+-=Γ0所以对于无耗线:)2()(d L j eLd β-Φ⋅Γ=Γ; 与阻抗的关系:0)(0)()(Z d in Z Zd inZ d +-=Γ; Z i n (d)=Z 0)(1)(1d d Γ-Γ+(6) 驻波系数:传输线上相邻的波腹点和波节点的电压之比,LL VV Γ-Γ+==11minmax ρ。
与阻抗的关系:Z i n (d mi n )=ρ0Z; Z L =Z 0minmin1dtg j dtg j βρβρ--(7) 无耗线在行波状态的条件是:Z L =Z 0,此时反射系数为零,驻波系数为1;工作在驻波状态的条件是:Z L =0;Z L =∞;Z L =+jX L 或-jX L ;工作在行驻波状态的条件是:Z L =R L +jX L or Z L =R L -jX L 。
