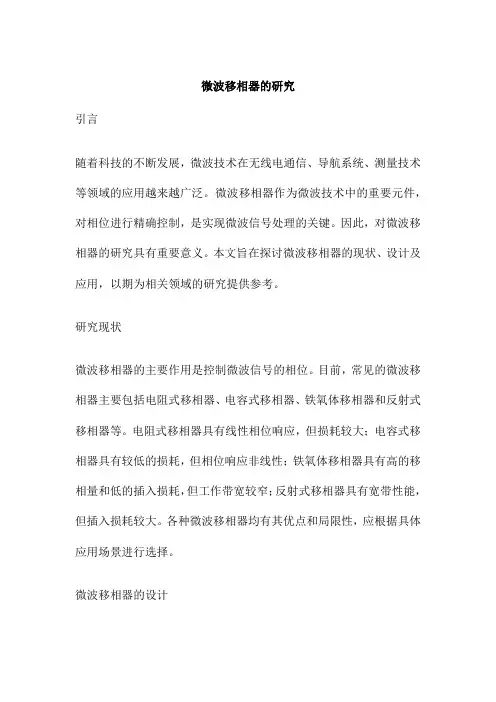

微波移相器的研究引言随着科技的不断发展，微波技术在无线电通信、导航系统、测量技术等领域的应用越来越广泛。
微波移相器作为微波技术中的重要元件，对相位进行精确控制，是实现微波信号处理的关键。
因此，对微波移相器的研究具有重要意义。
本文旨在探讨微波移相器的现状、设计及应用，以期为相关领域的研究提供参考。
研究现状微波移相器的主要作用是控制微波信号的相位。
目前，常见的微波移相器主要包括电阻式移相器、电容式移相器、铁氧体移相器和反射式移相器等。
电阻式移相器具有线性相位响应，但损耗较大；电容式移相器具有较低的损耗，但相位响应非线性；铁氧体移相器具有高的移相量和低的插入损耗，但工作带宽较窄；反射式移相器具有宽带性能，但插入损耗较大。
各种微波移相器均有其优点和局限性，应根据具体应用场景进行选择。
微波移相器的设计设计微波移相器的主要步骤包括建立微波电路模型、模拟电路性能、优化电路参数等。
首先，根据需求建立合适的微波电路模型，包括传输线、电阻、电容、电感等元件。
接着，利用电磁仿真软件对电路性能进行模拟，得到相位响应、插入损耗等性能指标。
最后，根据模拟结果优化电路参数，以实现最佳性能。
微波移相器的应用微波移相器在无线电通信、导航系统、测量技术等领域均有广泛应用。
在无线电通信方面，微波移相器可用于实现相位调制，提高通信系统的抗干扰能力和频带利用率。
在导航系统中，微波移相器可用于产生线性调频信号，提高导航精度和抗干扰能力。
在测量技术领域，微波移相器可用于相位测量和校准，提高测量准确度和稳定性。
结论本文对微波移相器的研究现状、设计及应应用进行了详细阐述。
通过对各种微波移相器的优缺点的比较，以及对其设计步骤和应用的介绍，我们可以看到微波移相器在微波技术中的重要作用。
未来研究方向包括开发新型微波移相器材料和结构，提高移相器的性能和可靠性；拓展微波移相器的应用领域，如毫米波、亚毫米波以及光波段等；同时还需要加强微波移相器在高速信号处理、量子信息等领域的应用研究。
80电子技术Electronic Technology电子技术与软件工程Electronic Technology & Software Engineering微波成像是一种典型的电磁逆散射问题，可以结合散射的回波信号提取相关目标的实际特征。
在逆散射研究过程中一般设计三个主要的数学问题，分别为解的唯一性、存在性及稳定性。
一般而言，往往只能针对散射体外部的限定区间实施测量，使得测量的数据完整性较差，同时，由于测量过程中难免受到随机噪声的影响，在一定程度上限制了散射数据的有效性，使其偏离于真实的散射场分布。
除此之外，借助电磁等效原理可以发现，在特定点上，不同的散射体可以激励出一定的散射场，在一定程度上增加了求解的难度。
在逆散射问题中往往设计许多先验信息，可以综合利用算法谱域重建算法和空间域迭代法的形式，让电磁场逆散射问题得到妥善解决。
下文将简要介绍几种具有代表性的微波成像算法。
1 ω-k算法这是一种十分常见的谱域重建算法，相比于以往的合成孔径成像算法，ω-k 算法可以表现为更加突出的精度和计算速度优势，将其应用于均匀散射背景下的成像环境，可以发挥出良好的计算效果。
例如，可以在飞机降落时展开对于不明物体的侦查，并据此展开对于宽测绘带星载SAR 数据的精确化成像处理。
图1为ω-k 算法流程。
（1）需要针对接收信号进行调整，通过相位调整的形式，将频谱移动到基带之中，在此过程中，kcy 都分别代表Y 方向上的数据中心频率。
（2）沿着Y 方向进行一维傅里叶变换。
（3）实施空间移位和插值处理，并将（x 0，y 0）视作目标点的中心坐标。
（4）针对处理完成的信号实施二维傅里叶反变换处理，并将所得的幅度转化为空间分布图像。
（5）按照顺序，针对反变换处理后的矩阵及其中的复数数据元素实施逐个取模处理[1]。
2 局部形状函数算法局部形状函数算法（LSF ）是一种十分常见的空间域非线性迭代算法，该方法的应用一般较为充分，可以适用于具有多个不同强散射体的情形，同时，无论是何种形状和规格的散射体都应用此类算法。
论文题目：无形科学-电磁场与微波技术姓名：陈超专业：电子科学与技术指导教师：葛幸申报日期：2012.10.23摘要电子和信息领域内所有重大技术进展几乎都离不开电磁场与微波技术的突破。
在通信、雷达、激光和光纤、遥感、卫星、微电子、高能技术、生物和医疗等高新技术领域中，电磁场与微波技术都起着关键的作用，它的应用领域蕴含在国民经济、国防建设和人民生活的各个方面。
同时，电磁场和微波技术也随着当代物理、数学、技术学科的不断进步而得到日新月异的发展。
关键字：电磁场，微波技术，应用无形的科学——电磁场与微波技术目录1.前言 (2)2.研究方向 (2)3.基本理论与分析方法 (3)3.1 电磁场理论 (3)3.1.1矢量分析 (3)3.1.2静电场 (3)3.1.3恒定电场 (4)3.1.4静磁场 (4)3.1.5时变电磁场 (5)3.2 微波技术理论 (7)3.2.1传输线理论 (7)3.2.2集成传输系统 (9)3.2.3微波谐凯腔 (9)3.2.4微波网络基础 (9)3.2.5微波无源元件 (11)4.发展前景 (12)1. 前言电子和信息领域内所有重大技术进展几乎都离不开电磁场与微波技术的突破。
在通信、雷达、激光和光纤、遥感、卫星、微电子、高能技术、生物和医疗等高新技术领域中，电磁场与微波技术都起着关键的作用，它的应用领域蕴含在国民经济、国防建设和人民生活的各个方面。
同时，电磁场和微波技术也随着当代物理、数学、技术学科的不断进步而得到日新月异的发展。
2. 研究方向1.计算电磁学及其应用：设计、研究、开发高精度、高效率电磁计算算法；研究高效精确电磁计算算法在目标特性、微波成像及遥感、电磁环境预测、天线分析和设计等方面的应用。
2.微波/毫米波电路设计理论与技术：研究有源元器件与电路模型、与微电子、微机械工艺相关的材料器件等模型的建立及参数提取；研究低相噪频率源技术，微波/毫米波单片集成电路设计，基于微机械（MEMS）的微波/毫米波开关、移相器和滤波器设计。
微波化学中微波的热与非热效应研究进展马双忱，姚娟娟，金鑫，崔基伟，马京香（华北电力大学环境科学与工程学院，保定071003）摘要：微波作为一种传输介质和加热能源已广泛应用于各学科领域，如食品加工、药物合成、橡胶和塑料固化等，但是对在反应过程中微波的非热效应学术界一直存在争议。
本文在微观和宏观两方面详细地阐述了微波化学中的热效应和非热效应作用机理，并具体介绍了微波热效应与非热效应在化学领域的应用实例。
关键词：微波；热效应；非热效应；研究进展Research Progress for Thermal and Non-thermal Effects of Microwave Chemistry MA Shuang-chen，Yao Juanjuan,Jin Xin, Cui Jiwei, MA Jing-xiang （College of Environmental Science and Engineering, North China Electric PowerUniversity, Baoding 071003）Abstract：As a transmitted medium and heated energy, microwave has been widely used in various fields, such as food processing, pharmaceutical synthesis, rubber and plastic curing, etc. Research on non-thermal effects of microwave in reaction process is always argued in academic community .This paper discusses the thermal effect and the non-thermal effect of micro and macro-mechanism of microwave chemistry. Besides, the applications of thermal and non-thermal effects of microwave in chemistry fields are introduced.Keywords：microwave；thermal effect；non-thermal effect；research progress；1 前言微波是一种频率范围从0.3~300GHz的电磁波，相应的波长范围为1mm~1m,在电磁波谱中，微波区位于红外线和无线电波频率之间[1]。

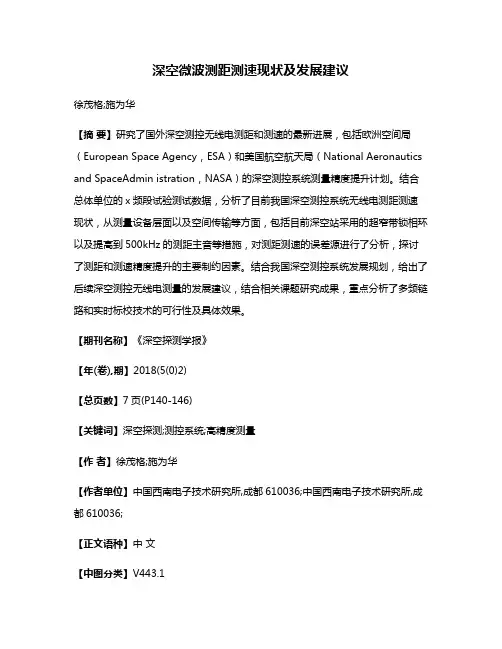

深空微波测距测速现状及发展建议徐茂格;施为华【摘要】研究了国外深空测控无线电测距和测速的最新进展，包括欧洲空间局（European Space Agency，ESA）和美国航空航天局（National Aeronautics and SpaceAdmin istration，NASA）的深空测控系统测量精度提升计划。
结合总体单位的x频段试验测试数据，分析了目前我国深空测控系统无线电测距测速现状，从测量设备层面以及空间传输等方面，包括目前深空站采用的超窄带锁相环以及提高到500kHz的测距主音等措施，对测距测速的误差源进行了分析，探讨了测距和测速精度提升的主要制约因素。
结合我国深空测控系统发展规划，给出了后续深空测控无线电测量的发展建议，结合相关课题研究成果，重点分析了多频链路和实时标校技术的可行性及具体效果。
【期刊名称】《深空探测学报》【年(卷),期】2018(5(0)2)【总页数】7页(P140-146)【关键词】深空探测;测控系统;高精度测量【作者】徐茂格;施为华【作者单位】中国西南电子技术研究所,成都610036;中国西南电子技术研究所,成都610036;【正文语种】中文【中图分类】V443.10 引言深空探测器通常距离地球有数亿，甚至数10亿km距离。
以火星为例，火星与地球的星际距离在5 000万～5亿km之间变化，因此无法使用类似全球定位系统这样的地球轨道卫星导航。
遥远的距离带来的问题同时包括微弱的接收信号，恶化了测距测速精度；以及深空探测器相对于单个地面深空站测量的几何关系变化非常微小，也就是观测几何差，不利于高精度的轨道测量。
为了获得高精度的轨道测量信息，国际上纷纷在无线电测量领域开展了一系列研究，包括将工作频率提高到Ka频段、超窄带锁相环、三相测速和测距、星上伪码再生测距等[1-2]，以及开发了双差分单向测距（Delta Differential One way Ranging，△DOR）来提供探测器精确的角位置。

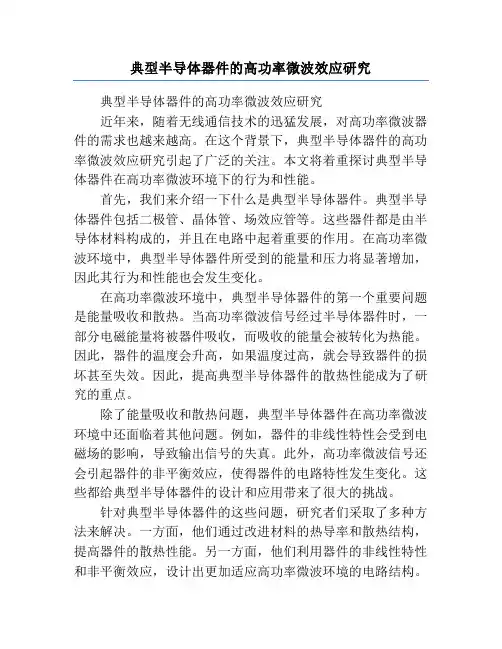

典型半导体器件的高功率微波效应研究典型半导体器件的高功率微波效应研究近年来，随着无线通信技术的迅猛发展，对高功率微波器件的需求也越来越高。
