最新输煤栈桥钢结构焊接专项施工方案一、项目背景输煤栈桥是煤炭输送系统中的重要组成部分，承担着输送煤炭的任务。
作为输煤系统中的关键设施，栈桥的质量和安全性直接影响到生产效率和安全生产。
本文旨在针对输煤栈桥钢结构焊接施工过程中的要点和难点，提出最新的专项施工方案。
二、施工准备1. 安全准备施工前需对施工现场进行安全检查，消除安全隐患，做好施工现场的安全防护措施，确保施工人员的人身安全。
2. 材料准备准备好所需的焊接材料和设备，确保设备完好并符合要求，以保证施工质量。
三、施工流程1. 钢结构预处理在进行焊接前，需对钢结构进行彻底的清理和除锈处理，以确保焊接质量。
清理外表面污垢、氧化皮等，使钢材处于最佳焊接状态。
2. 焊接布局根据工程图纸和设计要求，合理布局焊接位置，确保焊接接头结构牢固、符合设计要求。
3. 焊接操作采用符合相关标准的焊接方法，确保焊接质量。
在焊接过程中，要注意控制焊接参数，保证焊接接头牢固可靠。
4. 焊后处理焊接完成后，对焊接接头进行适当的处理，包括除渣、打磨等，保证焊缝表面光滑、无裂纹。
四、质量控制1. 焊接质量检验对焊接接头进行质量检验，包括外观检查、尺寸测量等，确保焊接质量符合要求。
2. 焊接工艺评定对焊接工艺进行评定，根据评定结果对施工工艺进行调整，以提高施工质量。
五、安全防范1. 安全措施施工过程中严格遵守安全操作规程，保障施工现场和施工人员的安全。
2. 现场监督设立专门的监督人员对施工现场进行监督，及时发现和解决安全隐患。
六、总结输煤栈桥钢结构焊接专项施工方案的实施，对提高施工效率、保证工程质量具有重要意义。
在施工过程中，要严格按照方案要求执行，确保焊接质量和安全施工。
希望本文提供的方案对相关施工工作有所帮助，实现预期的工程目标。
输煤栈桥防腐加固施工方案1. 引言输煤栈桥在长期使用过程中，常常会受到气候条件、煤尘腐蚀等因素的影响，导致防腐层的老化和损坏，从而引发一系列的安全隐患。
为了保障输煤栈桥的持续运行和延长使用寿命，必须对其进行防腐加固施工。
本文档将介绍输煤栈桥防腐加固的方案。
2. 施工流程防腐加固施工包括以下步骤：1.检查和评估输煤栈桥的现状：检查栈桥的结构和防腐层的状况，评估是否需要加固施工。
2.清洗栈桥表面：使用高压水枪或刷子清洗栈桥表面，去除附着物和老化的防腐层。
3.修复和加固栈桥结构：对于有损坏或腐蚀的栈桥结构，进行修复和加固，确保栈桥的结构安全。
4.防腐层处理：根据栈桥材料和使用环境的不同，选择适合的防腐涂料进行处理。
在施工过程中，严格按照涂料生产厂家的操作规程进行。
5.二次检查和测试：在完成防腐层处理后，进行二次检查和测试，确保施工质量符合要求。
3. 施工要点在进行输煤栈桥防腐加固施工时，需要注意以下要点：•安全措施：施工过程中，必须遵守安全操作规程，佩戴必要的防护用具，确保施工人员的安全。
•施工环境：施工环境应干燥、通风良好，避免施工过程中发生意外事故。
•施工工具：选择适当的工具和设备，确保施工质量和效率。
•材料选择：根据栈桥的材料和使用环境选择合适的防腐涂料，确保其防腐性能和粘附力。
•施工质量控制：严格按照防腐涂料的施工要求进行操作，控制涂料的厚度和覆盖率，确保施工质量。
4. 施工后的维护防腐加固施工完成后，需要进行定期维护，以延长栈桥的使用寿命。
以下是施工后的维护工作：•定期检查：定期对栈桥进行检查，发现问题及时修复。
检查的内容包括栈桥结构的安全性和防腐层的状况。
•清洁维护：定期清洗栈桥表面，去除积尘和杂物，保持防腐层的完整。
•补漆涂层：根据防腐涂料的使用寿命和使用环境的要求，及时对防腐涂料进行补漆涂层，确保其防腐效果。
•记录更新：对施工和维护情况进行记录，包括施工细节、涂料使用情况等，以便后续维护和再次防腐加固施工的参考。

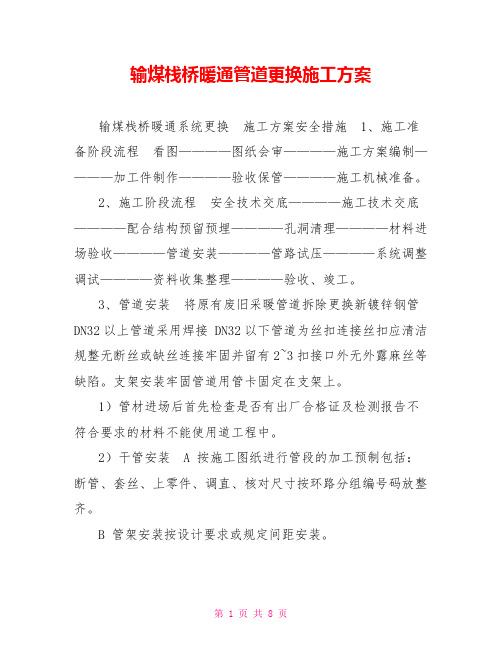

输煤栈桥暖通管道更换施工方案输煤栈桥暖通系统更换施工方案安全措施 1、施工准备阶段流程看图————图纸会审————施工方案编制————加工件制作————验收保管————施工机械准备。
2、施工阶段流程安全技术交底————施工技术交底————配合结构预留预埋————孔洞清理————材料进场验收————管道安装————管路试压————系统调整调试————资料收集整理————验收、竣工。
3、管道安装将原有废旧采暖管道拆除更换新镀锌钢管DN32以上管道采用焊接 DN32以下管道为丝扣连接丝扣应清洁规整无断丝或缺丝连接牢固并留有2~3扣接口外无外露麻丝等缺陷。
支架安装牢固管道用管卡固定在支架上。
1）管材进场后首先检查是否有出厂合格证及检测报告不符合要求的材料不能使用道工程中。
2）干管安装 A 按施工图纸进行管段的加工预制包括：断管、套丝、上零件、调直、核对尺寸按环路分组编号码放整齐。
B 管架安装按设计要求或规定间距安装。
C 干管安装应从进户或分支路点开始装管前要检查管腔并清理干净。
D 分路阀门离分路点不宜过远分路是系统的最低点必须在分路阀门前加泄水丝堵。
E 伸缩器应按要求位置安装好导向支架和固定支架并分别安装阀门、集气罐等附属设备。
至高点设置放气阀至低点设备放水阀。
F 管道安装时应把管材就位找正对准管口使预留口方向对准检查坐标、标高、预留口位置和管道变径等是否正确找直后用点焊固定、校正用水平尺校对复核坡度调整合格后再调整吊卡螺栓 U形卡使其松紧适度平整一致调直后施焊焊完后保证管道正直。
G 管道安装完毕管道穿墙预留口处应加好临时管堵。
4）立管安装 A 立管安装前根据预留的洞管从顶层依次放长线坠向下层核对、修正各层楼板孔洞位置找出立管的中心线根据立管垂直线、栽立管卡安装管道立管关卡埋设应该平整、牢固双立管安装双管间距之中80mm立管中心至墙面50mm。
穿墙处使用套管套管应比主管道大2号室内套管高度＞20mm卫生间套管高度＞30mm主管根部做止水台防止积水渗漏。

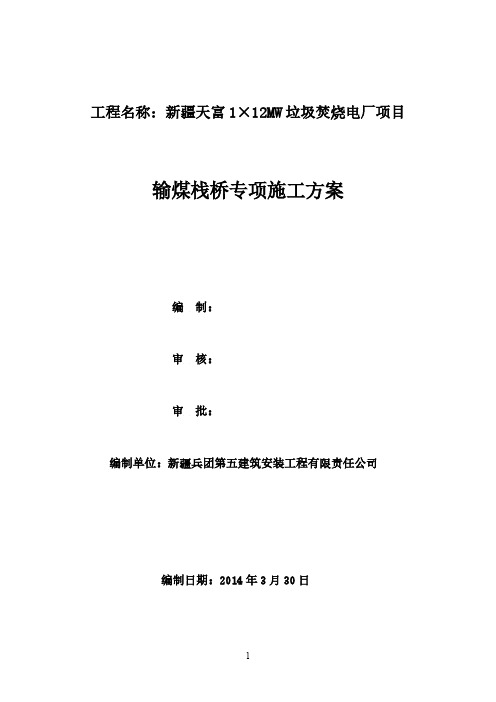

工程名称：新疆天富1×12MW垃圾焚烧电厂项目输煤栈桥专项施工方案编制：审核：审批：编制单位：新疆兵团第五建筑安装工程有限责任公司编制日期：2014年3月30日输煤栈桥专项施工方案1、编制依据(1) 新疆天富热电股份有限公司垃圾焚烧发电工程建设项目施工组织设计。
(2) 由五洲工程设计研究院设计的本工程的设计图纸。
(3) 国家和地方颁布的现行相关行业技术标准。
(4) 现场和周边的实际踏勘情况。
(5) 本公司的企业标准；本公司颁发的《质量手册》、《程序文件》和《项目管理文件》。
(6) GB 50303－2002《建筑电气工程施工质量验收规范》(7)《火电施工质量检验及评定标准》（建筑工程篇）(8)《火电施工质量检验及评定标准》（焊接工程篇篇）(9) GB 50202－2002《建筑地基基础工程施工质量验收规范》(10) GB 50203－2002《砌体工程施工质量验收规范》(11) GB 50204－2002《混凝土结构工程施工质量验收规范》(12) GB 50205－2001《钢结构工程施工质量验收规范》(13) GB 50206－2002《木结构工程施工质量验收规范》(14) GB 506666-2011《混凝土结构工程施工规范》(15) GB 50108－2008《地下工程防水技术规范》(16) GB 50204－2002《混凝土结构工程施工质量验收规范》(17) JGJ 18－2003《钢筋焊接及验收规程》(18) GBJ 107－87《混凝土强度检验评定标准》(19) GB JGJ82-91《钢结构高强度螺栓的设计、施工及验收规程》2、工程概况2.1 工程概述本工程为新疆天富1×12MW垃圾焚烧发电项目4号、6号建筑物。
分为1、2号输煤栈桥。
输煤栈桥总长度112.45m，其中1#输煤栈桥长81m，2#输煤栈桥长31.45m。
主要施工内容为基础、钢结构安装、输煤栈桥封闭。
栈桥专项施工方案一、总体概述栈桥是一种连接陆地与水上交通的重要工程，它具有连接两地、便捷行人及车辆通行的功能。
本方案旨在详细描述栈桥的施工方案，确保施工的顺利进行。
二、施工前期准备工作1.确定施工队伍：根据工程的规模和施工期限，确定施工队伍的人数和技术调查人员。
2.制定施工计划：根据工程的要求和实际情况，制定施工计划，包括施工时间表和分时段施工计划。
3.石材供应准备：选择符合规格要求的石材供应商，并与其签署供应合同，确保施工所需的石材供应充足。
4.施工现场清理：清理施工现场，确保施工所需的材料和工具摆放整齐，且施工现场的道路通畅便捷。
5.安全生产培训：将施工队伍的人员进行安全生产培训，确保施工期间的安全生产。
三、栈桥施工工艺1.准备工作：确定施工边界、标志现场，对施工区域进行清理。
2.桥台施工：进行桩基础的施工、地基的处理和桥台的建设。
3.主体结构施工：根据设计要求，进行梁、板和剪刀撑的安装，同时进行主杆、支座和侧承墩的建设。
4.栈桥面层施工：根据设计要求进行铺砌石材、安装栏杆等工作。
5.连接土建工程：连接栈桥与道路的土建工程，包括道路修建、排水设施安装等。
6.清理与保养：施工结束后，对施工现场和设备进行清理和保养。
四、施工风险及应对措施1.雨雪天气：在施工期间，可能会遇到雨雪天气，对施工的影响较大。
应提前关注天气预报，合理安排施工计划，并采取防水措施。
2.设备故障：施工设备可能会出现故障，导致施工进展缓慢。
应定期进行设备检修和维护，并备足备用设备。
3.安全事故：施工期间可能发生各种安全事故，如坍塌、人员伤亡等。
应加强安全监管，提高员工的安全意识，并配备足够的安全设备和急救设备。
五、环境保护与污染防治1.噪声控制：在施工期间，应采取措施减少噪声对周围居民的影响，如采用降噪设备和调整施工时间等。
2.水体保护：施工过程中应防止污水和固体废弃物直接排放入水体，可以设置围堰和沉淀池等设施进行处理。
3.施工材料管理：在施工现场，应对石材等材料进行分类存放，防止材料散落污染环境。
《【栈桥施工方案最新】输煤栈桥施工方案》摘要：土方工程施工交付认真测量基坑几何尺寸与标高确认合设计要和规要开始垫层放线，柱模板按柱子制作成面片即每面由块模板组成柱模板配到梁上00，钢筋弯曲成型前应根据配表要长分别截断钢筋切断采用钢筋切断机进行栈桥施工方案 3垫层施工土方工程施工交付认真测量基坑几何尺寸与标高确认合设计要和规要开始垫层放线然依线支设模板模板采用定型钢模板和木模配合使用采用500㎜长φ钢筋穿模板侧面承插孔砸入基坑土进行固定不足模数处用木模补充砼采用混凝土运送车运至施工入模浇捣砼施工必须保证表面平整3条形基础基础施工 3钢筋工程垫层施工完待砼终凝垫层面上按照图纸设计要尺寸放线进行钢筋施工钢筋材质必须按规要提前做进场材检验和复试确保钢材质量合格方可投入使用并及做钢材使用跟踪记录对代换材必须使用前办代换手续钢筋工程严格执行四级验收制保证合格方可进入下道工序施工弹出模板线按照图纸设计规格、型、数量进行钢筋分档、摆放、绑扎保护层垫块采用水泥砂浆提前预制梅花型距@000设置垫块厚基底0；其它35基础钢筋绑扎预先将柱钢筋插插筋上部固定通从外架向搭挑杆进行固定防止插筋移位3模板工程模板采用钢、木模组合使用模板加固见（右图）示模板缝加设55宽海绵条侧与模板面平齐砼施工程模板及架子派专人监护防止移位33砼施工砼生产必须严格计量重控制砂、石、外加剂计量；搅拌机上水量控制；砂、石含泥量控制砼坍落应根据现场天气情况进行相应调整加水量每次砼浇筑前依据现场测定砂、石含水量进行调整砼浇筑采用翻斗车运运至施工人工入模浇捣砼振捣采用插入式振动棒振梅花型距@500布置振捣以砼表面泛出灰浆宜不得漏振或少振确保砼施工质量砼施工完及养护养护以始终保持表面湿润宜33支架施工 33架子搭设基础施工及回填土完工开始进行栈桥支架施工采用双排脚手架立杆纵距不5,横距不5,水平杆步距不5（水平杆梁底根据梁底标高适当调整或另行加设）每层施工必须用脚手板铺设操作平台和走道板并用铁丝扎牢33钢筋工程首先进行施工缝处理錾施工缝处砼浮浆、錾毛使石子3裸露用钢丝刷扫净渣物除松动石子及其它脏杂物钢筋工程施工应严格按照图纸设计规格、型、数量和位置进行施工应保护层厚、搭接及锚固长、梁端加筋、箍筋加密及柱插筋位置等施工,并保证绑扎钢筋砼浇筑程不出现变形施工人员不得直接钢筋上应铺设脚手板333模板工程 333模板安装工艺流程确定组装方案→ 组装模板→ 模板预检 333模板用模板全部采用竹胶板模板肋采用50×50木方距00钢管作围檁（距500）φ对拉螺栓拉结；梁对拉螺栓设置水平方向距600竖直方向距600下口离梁底3003333模板制作安装 3333模板制作把木方以00档钉竹胶板上四周必须钉木方3333柱模板安装柱模板按柱子制作成面片即每面由块模板组成柱模板配到梁上00柱梁交接处留出缺口缺口尺寸即梁高及宽（梁高以扣除平板厚计算）并缺口两侧及口底钉上衬口档衬口档离缺口边距离即梁侧板及底板厚安装先把底部固定然再对准边线安装模板用钢管柱箍（距500）夹紧和调整垂直33钢筋工程 33钢筋施工工艺流程钢筋制作→核对钢筋半成品→钢筋绑扎、绑扎垫块 33钢筋制作 33钢筋除锈钢筋应清除油污和锤打能剥落浮皮、铁锈该工程全部采用新钢筋般不会有锈对别放置长了产生锈钢筋采用钢丝刷或砂轮等方法进行除锈如除锈钢筋表面有严重麻坑、斑等已伤蚀截面应降低使用或剔除不用33钢筋调直对局部曲折、弯曲或成盘钢筋应加以调直钢筋调直使用卷扬机调直对粗钢筋可采用弯曲机、人工锤击；用卷扬机拉直钢筋级钢筋冷拉率不宜%用锤击法平直粗钢筋表面伤痕不应使截面积减少5%以上调直钢筋应平直、无局部曲折333钢筋切断钢筋弯曲成型前应根据配表要长分别截断钢筋切断采用钢筋切断机进行切断应将规格钢筋根据长短搭配统筹安排般先断长断短以减少接头和消耗避免用短尺量长防止产生累计误差应工作台上标出尺寸、刻并设置控制断尺寸用挡板切断程发现劈裂、缩头或严重弯头等必须切除切断钢筋断口不能有马蹄口或起弯等现象钢筋长偏差不应正0钢筋切断是保证钢筋成品质量前提条件所谓必须保证钢筋切断尺寸33钢筋弯曲成型钢筋弯曲成型采用弯曲机进行钢筋弯曲应将各弯曲位置划出；划线尺寸应根据不弯曲角和钢筋扣除钢筋弯曲调整值划线应工作台上进行如无划线台面直接以尺量划线应使用长适当木尺不宜用短尺接量以防发生差错根钢筋弯曲成型应与配表进行复核合要再成批加工成型钢筋要形状正确平面上无凹曲弯处无裂缝其尺寸允许偏差全长正0弯起钢筋起弯位移0弯起钢筋起弯高正5箍筋边长正5335钢筋连接钢筋连接采用闪光对焊,对焊前钢筋端头应顺直,5围铁锈、污物等应清除干净两钢筋轴线偏差不得超05根据直径调整变压器级次开放泠水合上电闸方可工作当采用预热闪光对焊应做到次闪光闪平准；预热充分频率要高；二次闪光、短稳、强烈；预锻程快而有力焊接场地应有防风、防雨措施焊接完毕待接头由白红变墨色才能松开夹具平稳取出钢筋以免产生弯曲333钢筋绑扎 333柱箍筋接头(弯钩叠合)应交错布置四角纵向钢筋上箍筋角与纵向钢筋交叉应扎牢（箍筋平直部分与纵向钢筋交叉隔扎牢）绑扎箍筋绑扣相应成八形框架梁、牛腿及柱帽等钢筋应放柱纵向钢筋侧333梁纵向受力钢筋采用双层排列两排钢筋垫φ5短钢筋（距000）以保持其设计距离箍筋接头应交错布置两根架立钢筋上高600梁应底梁上绑扎侧模安装335砼工程 335砼由搅拌搅拌用混凝土车运到施工地用泵车运至浇筑地335砼施工工艺流程砼搅拌→浇筑→振捣→养护 3353砼浇筑 3353柱砼浇筑采用汽车泵每次浇筑砼前施工缝处应先填以5~0厚水泥砂浆层其成份与砼砂浆成份相3353砼浇筑程要保证砼保护层厚及钢筋位置正确性不得绑扎钢筋上行走预埋件位置要准确如发现偏差和位移应及校正335砼振捣振捣振动棒与砼表面呈垂直振捣应做到快插慢拔振动以不冒气泡不再显著下沉止般每振动0~30秒使用高频振动器短不应少0秒插入距30呈梅花状布置采用分层振捣上层振捣插入深应进入下层砼5~03355砼养护砼浇筑完以应对砼覆盖并浇水养护养护以保证砼表面始终湿润宜养护不得7天3356施工缝处理 3356所有施工缝表面应清理干净并凿表面浮浆使石子／3裸露,浇捣砼前洒水润湿用与结构相级配水泥砂浆浇捣5~03356砼浇筑前防止木屑等杂物入施工缝上面。
第一章工程概况本工程为大王供热中心输煤栈桥等工程，内容包括2#输煤栈桥、1#输煤栈桥及地下通廊、输煤转运站及碎煤机室土建，碎煤楼及输煤通廊防水管道安装、碎煤楼及输煤通廊冲洗水管道安装工程。
工程总造价：190万元。
合同工期为：90天。
工程的施工本着先地下后地上、先土建后安装的原则施工。
第二章搭建临时设施1、场地已平整，除利用厂区现有道路外，构件存放地点和场内道路均应整平、夯实。
2、提前按平面布置图搭设施工用房，敷设施工上水和电源线，并作好防冻措施。
生活区及一般办公室设在区西南方，工具存放室、班组长休息室及现场办公室设在烟囱南侧。
3、钢筋加工场使用冷却塔的钢筋加工场，以便钢筋统一调配。
4、土建和安装专业应提前确定施工协调方法，创造相互配合的条件，以免迟误或返工而贻误工期。
第三章、材料准备施工用的钢筋、水泥、木材及地材等均由项目自行采购，基础部分必须提前提出材料计划及要求。
第四章、机械设备计划表第五章、劳动组织l、领导班子配备：由第三项目部组建延保奎经理负责对供热中心工程的施工，经理部设项目经理、技术负责人、安全员、职能业务部门其管理体系2. 劳动力组织：由于本工程的施工特点整个工程过程必须是连续施工，劳动强度大，因此劳动力采用四个班进行倒班作业。
因工种多，工程量与劳动力的配备不可能完全均衡，故台上台下，均采用专业混合的综合组织形式，强调分工协作，配合施工。
第六章、主要项目施工方法一、土建基础施工土方开挖、挖土时应严格按设计图纸及规范要求施工。
地基土层严禁扰动、浸泡，受冻，若施工中出现土层扰动、浸泡或受冻现象，必须报设计院或监理公司妥善处理。
2、钢筋工程：本工程钢筋采用现场放样下料，就地人工绑扎的方法施工，因底板钢筋采用焊接骨架，故钢筋绑扎时不再另设钢筋支架，钢筋焊接骨架采用双面焊、焊接长度５d，环向钢筋应借开搭接绑扎，塔接长度为40d。
同一位置接头应错开三排以上，纵向钢筋亦采用错开搭接绑扎，按接长度为40d，若采用焊接其焊接长度不小于10d。
工程名称：新疆天富1×12MW垃圾焚烧电厂项目输煤栈桥专项施工方案编制：审核：审批：编制单位：新疆兵团第五建筑安装工程有限责任公司编制日期：2014年3月30日输煤栈桥专项施工方案1、编制依据(1) 新疆天富热电股份有限公司垃圾焚烧发电工程建设项目施工组织设计。
(2) 由五洲工程设计研究院设计的本工程的设计图纸。
(3) 国家和地方颁布的现行相关行业技术标准。
(4) 现场和周边的实际踏勘情况。
(5) 本公司的企业标准；本公司颁发的《质量手册》、《程序文件》和《项目管理文件》。
(6) GB 50303－2002《建筑电气工程施工质量验收规范》(7)《火电施工质量检验及评定标准》（建筑工程篇）(8)《火电施工质量检验及评定标准》（焊接工程篇篇）(9) GB 50202－2002《建筑地基基础工程施工质量验收规范》(10) GB 50203－2002《砌体工程施工质量验收规范》(11) GB50204－2002《混凝土结构工程施工质量验收规范》(12) GB50205－2001《钢结构工程施工质量验收规范》(13) GB 50206－2002《木结构工程施工质量验收规范》(14) GB 506666-2011《混凝土结构工程施工规范》(15) GB 50108－2008《地下工程防水技术规范》(16) GB50204－2002《混凝土结构工程施工质量验收规范》(17) JGJ18－2003《钢筋焊接及验收规程》(18) GBJ107－87《混凝土强度检验评定标准》(19) GB JGJ82-91《钢结构高强度螺栓的设计、施工及验收规程》2、工程概况2.1工程概述本工程为新疆天富1×12MW垃圾焚烧发电项目4号、6号建筑物。
分为1、2号输煤栈桥。
输煤栈桥总长度112.45m，其中1#输煤栈桥长81m，2#输煤栈桥长31.45m。
主要施工内容为基础、钢结构安装、输煤栈桥封闭。
其中基础采用C30混凝土，基础垫层采用C15混凝土，钢材为HRB400级。
第1篇一、工程概况本工程位于XX地区，建设内容包括一座栈桥及其配套设施。
栈桥全长约500米，宽10米，采用钢筋混凝土结构，主要用于连接陆地与岛屿，满足交通、运输、观光等功能需求。
本方案旨在详细阐述栈桥施工的各个环节，确保工程顺利进行。
二、施工组织与管理1. 施工组织机构成立以项目经理为领导，项目副经理、技术负责人、质量负责人、安全负责人等为核心的施工组织机构，负责项目的全面管理。
2. 施工人员配置根据工程规模和施工内容，合理配置施工人员，包括技术人员、管理人员、施工人员等，确保施工队伍的稳定性和专业性。
3. 施工进度安排制定详细的施工进度计划，明确各阶段施工任务、时间节点和责任人，确保工程按期完成。
4. 施工质量保证严格执行国家相关标准和规范，加强施工过程中的质量控制，确保工程质量达到设计要求。
5. 施工安全管理建立健全安全管理制度，加强施工现场安全管理，确保施工安全。
三、施工准备1. 施工图纸会审组织相关人员对施工图纸进行会审，明确设计意图、技术要求和质量标准。
2. 施工材料、设备准备根据施工图纸和工程量，采购所需材料、设备，确保材料、设备质量合格，满足施工需求。
3. 施工场地准备平整施工场地，确保场地符合施工要求；设置临时设施，包括办公室、宿舍、食堂等。
4. 施工临时道路、水电设施建设根据施工需要，修建临时道路、水电设施，确保施工顺利进行。
四、施工工艺与流程1. 基础施工（1）基础开挖：按照设计要求，进行基础开挖，确保开挖深度、宽度、坡度符合规范。
（2）基础处理：对基础进行夯实、平整，确保基础质量。
（3）钢筋绑扎：按照设计要求，绑扎钢筋，确保钢筋间距、保护层厚度符合规范。
（4）模板安装：安装模板，确保模板稳固、垂直、平整。
（5）混凝土浇筑：按照施工方案，进行混凝土浇筑，确保混凝土强度、密实度符合规范。
2. 柱身施工（1）柱身钢筋绑扎：按照设计要求，绑扎柱身钢筋，确保钢筋间距、保护层厚度符合规范。
中国化学工程第十一建设有限公司 永城项目部
气化装置输煤栈桥方案 2011-04-12
1 中国化学工程第十一建设有限公司
河南龙宇煤化工有限公司40万吨醋酸及配套工程 输煤栈桥施工方案
编制： 任红力 审核： 冯 诚 批准： 郭波浩
中国化学工程第十一建设有限公司 永城项目部 二Ｏ一二年七月十日 中国化学工程第十一建设有限公司 永城项目部
气化装置输煤栈桥方案 2011-04-12
2 输煤栈桥吊装施工方案 一、编制依据： 1、中国天辰工程有限公司提供的施工蓝图。 2、石油化工吊装工作手册。 3、汽车吊AC350/6、RT1650标准工况重型主臂起重性能表
4、化工建设安装工程起重施工规范HG20201。 5、吊车吊装施工工艺标准QB-CNCECJ21604-2006 6、建筑工程施工手册（第四版） 7、实用五金手册（第七版）
二、工程概况 内蒙古东华能源120万吨/年甲醇项目原煤储运工程输煤栈桥吊装。1#、2#转运站之间为1#栈桥、仓后煤廊至筛分楼之间为2#、2a#栈桥，筛分楼通廊至3#转运站为3#、4#、5#栈桥，3#转运站至锅炉房为6#栈桥，3#转运站至煤浆制备一区为7#、8#栈桥，煤浆制备一区至二区为9#栈桥.为了确保本工程质量合格率达到100% ，争创优良工程，使产品质量满足设计要求及«钢结构工程施工质量验收规范»（GB50205-2001），«建筑钢结构焊接技术规范»（JGJ81—2002）标准，特制定本工程吊装方案。 三、工程特点: 1、本工程为特殊结构工程，因最高吊装高度为40米，吊装半径为21米，栈桥最重为55吨,经测算需350T汽车吊与进场吊装栈桥,钢柱及构件。 2、所有栈桥需两台50T汽车吊吊至拖板车后运输至吊装现场。 3、根据现场情况，350吨汽车吊与170T汽车吊布置在栈桥一侧离栈桥10米处，两台吊车同时吊装。 4、由于现场场地限制，栈桥倒运一架吊装一架，以免占用场地影响安装； 5、如二化建吊装队不能及时进场吊装，我单位从场外租240T汽车吊两台。 四、吊装前的准备工作 （一）技术准备 1、认真细致学习、全面熟悉掌握施工图纸，设计变更。组织图纸审查和会审；核对构件的空间就位尺寸和相互间的关系。 2、计算并掌握吊装构件的数量、单件重量、安装就位高度、高强螺栓等的连接位置和方法。 中国化学工程第十一建设有限公司 永城项目部
气化装置输煤栈桥方案 2011-04-12
3 3、认真学习施工组织设计的内容，熟悉工程概况、吊装设备、确定吊装程序、方法、进度、构件平面位置、构配件到场情况以及质量安全技术措施等。 4、进行细致的技术交流，了解施工现场的环境（建筑物、构筑物、障碍物、塔吊参数、水电管线等情况） 5、了解土建施工情况（混凝土的强度、工程进度等），对预埋件的位置、标高做出标记。 （二）构件准备
1、清点栈桥的型号、数量，并对栈桥按设计和规范要求进行全面的质量检查（有无严重裂缝、扭曲、侧弯以及外形和几何尺寸的误差）。 2、检查构件节点、吊环、埋设件的稳固程度、构件的轴线、标高是否准确，如有超出设计和规范规定的偏差，应在吊装前纠正。 3、在构件上根据就位、校正的需要弹好轴线。 4、检查牛腿轴线和跨度，预埋件的位置和标高是否符合设计要求。 5、按图纸对构件进行编号。不易辨别上下、左右、正反的构件，在构件上用记号注明，以免吊装时搞错。 （三）吊装接头配件准备
1、分类准备和整理好各种金属支撑件及接头用的连接板、高强螺栓、铁件、和安装垫铁，并清理好接头部位及埋设件上的污物、铁锈。 2、对需要组装拼装和临时加固的构件，按规定要求达到具备吊装的条件。 （四）吊装机具、材料、人员准备
1、检查吊装用的起重设备、配套机具、工具等是否齐全、完好、运行是否灵活，并进行试运转。 2、高空就位或高纵构件就位时应绑扎好牵引溜绳、揽风绳。 3、使用的吊装设备、吊索、机具（见下表）
吊装设备、吊索、机具一览表 序号 吊索设备名称 规格型号 数量 备注 1 白棕绳 25毫米 150米 2 钢丝绳 32毫米 40米 3 撬杠 6支 4 AC350/6汽车吊 350吨 1台 中国化学工程第十一建设有限公司 永城项目部
气化装置输煤栈桥方案 2011-04-12
4 5 RT1650汽车吊 170吨 1台 6 50吨汽车吊 50吨 2台 7 卡环 8吨 6支 7 葫芦 6吨 4个 8 BX1-400型电焊机 2台 9 气割机具 4把 10 活动（梅花）扳手 10把 11 大锤 18P 4把 5、吊装指挥人员由熟练指挥人员担当正副指挥（附指挥人员名单）
吊装指挥人员名单 序 号 姓 名 工 作 职 责 专业状况 1 胡建军 吊装总指挥、负责全面工作 持证上岗 2 郝俊根 吊装副指挥、负责具体工作 持证上岗 6、吊装劳动力需求（见下表） 劳动力需求表
序号 安装组名称 数量（组） 人数（人） 1 构件吊装组 2 18 2 次构件安装组 2 8 3 焊工（持证上岗） 2 6 （五）、其他准备工作： 1、高处信号传递：必须有专人负责统一指挥，指挥信号事先统一，发出的信号要鲜明、准确。 2、警示标志设立：吊装现场要有明显的警示标志，现场设置安全围栏和警示牌的方法。 3、专人安全警戒：吊装工作开始后，设专人在吊装现场警戒，佩带黄色 中国化学工程第十一建设有限公司 永城项目部
气化装置输煤栈桥方案 2011-04-12
5 套袖，手持黄色小旗，专职安全警戒。 五、吊装顺序
1#栈桥---2#、2a#栈桥---6＃栈桥---7＃栈桥---8＃栈桥---9＃栈桥 ---3#栈桥---4#栈桥---5#栈桥 六、输煤栈桥及钢柱的运输 根据栈桥及钢柱的长度（1＃15.2m、2＃28.83m、2a＃28.83m、3＃39.5m、4＃34.31m、5＃34.57m、6＃28.81m、7＃19.2m、8＃29.62m、9＃13.2m）根据实际情况，20m以下栈桥采用拖板车配合装载机输至吊装现场，20m以上用两台拖板车前后同时运输至吊装现场，Z-1、Z-2采用拖板车配合装载机运至吊装现场。为了保证将栈桥及钢柱安全的运输到施工现场，要做到以下几点： 1、车上栈桥装载应平衡、避免产生偏载。 2、运输前，应核查车辆的总重量和轴重，两者的误差均在5％以内才可通行。 3、栈桥运输车辆要低速行驶，限速5km/h，同时，严禁变速、制动和左右晃动。 4、运输途中严禁急刹车，防止相对滑动。夜间应设红灯示警，并设专人看守。 5、望业主、监理及时协调解决好电厂内部的运输道路。 七、栈桥的吊装 1、根据工程情况及工程顺序，在吊装之前，施工区域应提前标出所有 中国化学工程第十一建设有限公司 永城项目部
气化装置输煤栈桥方案 2011-04-12
6 的轴线及标高并画出平面布置图，注明轴线及预埋件的复核尺寸，用水平仪对埋件顶面进行测量并用垫板找平，作好施工场地的平整及布局工作，保持施工现场电源、道路的畅通及架子的搭设工作。用汽车吊及汽车将栈桥运至相应的栈桥吊装所在地的空地上，望业主方协调解决好栈桥及钢柱的吊装场地和对方场地，栈桥吊装，起吊时地面配一名起重工指挥，栈桥两端混凝土柱各配起重工一名.利用对讲机指挥.吊装就位过程中，用倒链及撬杆协助就位，就位后用电焊点焊临时固定，复核无误后，可正式固定。 2、吊装计算 栈桥总重量（含花纹钢板、檩条、拉条） 1＃栈桥21T、 2＃、2a＃栈桥21T、 3＃栈桥55T、4＃栈桥45T、5＃栈桥45.5T、 6＃栈桥39T、 7＃栈桥26T、 8＃栈桥39T、 9＃栈桥19T 钢栈桥最重部分，最大自重为55吨/榀。 1.吊车荷重计算 每台吊车按最大栈桥重量直立状态时受力为最大，所承受最大载荷P为： P=Q(G+q1+q2)×K1=(27.5+2+0.5) ×1.1=33T 其中：P—吊车所受最大载荷 Q—吊车所最大荷重 G—钢梁净重量(55T/2=27.5T) q1—吊车勾头重量(2T) q2—索具重量(0.5T) K1—动载系数(K1=1.1) 2.主吊车工况确定 主吊车吊装工况选择： 中国化学工程第十一建设有限公司 永城项目部
气化装置输煤栈桥方案 2011-04-12
7 型号：AC350/6汽车吊 工况组合：AC350/6汽车吊标准工况重型主臂起重性能表 回转幅度R=10m 吊装工作半径：R=10m 最高臂长：L=43.9m 此工况下吊车吊装能力为49.3T，大于最大吊装载荷P1(33T)，满足吊装要求。 吊装大吊车性能参数（详见附一） 副吊车工况确定 型号:RT1650汽车吊 工况组合：RT1650汽车吊标准工况重型主臂起重性能表 回转幅度R=8m 吊装工作半径：R=8m 最高臂长：L=28.7m 此工况下吊车吊装能力为39.2T，大于最大吊装载荷P1(33T)，满足吊装要求。 吊装大吊车性能参数（详见附二） M70卸扣，每个起重量为20吨，4个为4×20=80﹥1.1×55=60.5t，说明吊具满足栈桥吊装要求。
考虑钢丝绳起吊与水平面夹角为63.15度，每根钢丝绳允许拉力为： F0=K×d2×R/ 1000=0.382×322×721/ 1000=282.03KN F0表示钢丝绳最小破断力 D表示钢丝绳公称直径 R表示钢丝绳抗拉强度 K表示32钢丝绳最小拉力等级
