接地线的使用说明

接地线使用说明范文一、接地线的作用接地线是指将电气设备与地面之间建立良好的导电连接，以保证人身安全和设备正常运行的一种措施。

接地线的主要作用如下：1.保护人身安全：接地线能将设备的漏电流迅速导入地面，避免触电事故的发生，保护人身安全。

2.防止设备损坏：接地线可以将设备内部的静电、浪涌电流等导入地面，避免设备损坏或损坏附近设备。

3.提高设备的可靠性：接地线能减少电器设备的绝缘电阻并降低设备的工作环境温度，提高设备的可靠性。

4.减少电磁干扰：接地线能够排除设备产生的电磁干扰，保持信号的纯净，提高设备的工作效率。

二、接地线的种类常见的接地线有以下几种：1.室内接地线：用于建筑物内部设备的接地，一般采用导电良好的金属材料，如铜线。

2.室外接地线：用于建筑物外部设备的接地，一般采用具有耐候性、耐腐蚀性的材料，如铜包钢线。

3.防雷接地线：用于防止雷电对设备的损害，一般采用具有良好导电性和耐腐蚀性的材料，如铜镀锌钢丝。

4.电子设备接地线：用于电子设备的接地，一般采用高纯度导电材料，如铜箔或铜网。

三、接地线的安装要求1.保持导电良好：接地线应具有良好的导电性能，避免接地电阻过大，应选择导电性能好的金属材料。

2.确保可靠接地：接地线的末端要与地面充分接触，确保接地线与大地之间的电阻尽可能低，采用直埋或深埋方式可以提高接地的可靠性。

3.避免与其他金属干扰：接地线应避免与其他金属材料接触，以免产生电位差干扰，影响接地效果。

4.安全接地点的选择：接地线应选择接地电阻低、离设备近、排水良好的地点进行接地。

5.接地阻抗的测试：在接地线安装完成后，应使用专用测试仪器对接地阻抗进行测试，确保接地效果达到标准要求。

四、接地线的使用注意事项1.定期检查接地线的接触性能，确保接地线与设备之间有良好的导电连接，避免接触不良导致的故障。

2.避免接地线被物体压扁或损坏，确保接地线的完整性，防止漏电流无法正常通过。

3.不得私自拆除、改动接地线，确保接地线的完好性和可靠性。

低压电工(携带型接地线使用方法
1. 在使用携带型接地线之前，必须检查线路及设备是否处于停电状态，并确保没有人员在现场进行操作。

2. 检查携带型接地线的接头、夹具、导线等部件是否完好无损。

如果发现有损坏或老化的情况，必须立即更换。

3. 将携带型接地线的夹具夹紧在电源设备的接地位置上，并确保连接牢固可靠。

4. 将另一端的夹具夹紧在地线接地钉或其他地线接地部件上，并确保连接牢固可靠。

5. 如果需要接地的地线接地钉或其他地线接地部件较远，可以采用多个携带型接地线串联的方式进行接地。

6. 在接地完成后，检查接地电阻是否符合规定的标准。

如果接地电阻过大，说明接地不良或存在外力干扰，需要重新调整。

7. 使用完携带型接地线后，必须将其清洁干净并放置在干燥通风的地方，避免出现损坏和腐蚀。

接地线的试验方法有多种，以下是一些常见的试验方法：
1.万用表测量法：将万用表调到电压档，分别测量火线和地线之间的电压以及地线和
零线之间的电压。

如果火线和地线之间的电压等于300V左右，地线和零线之间的电压接近于0V，说明接地线正常。

如果地线和零线之间的电压与火线和地线之间的电压相差很大，说明接地不良。

2.灯泡测量法：将灯泡接到火线和地线之间，观察灯泡的亮度。

如果灯泡亮度正常，
说明接地线正常。

如果灯泡不亮或者亮度很低，说明接地不良或者没有接地。

3.接地电阻测试仪：使用接地电阻测试仪测量接地线的电阻值，判断接地线的质量和
接地效果。

一般要求接地电阻小于等于4欧姆。

4.电流电压表法：在接地线上安装电流电压表，通过测量接地电流和电压来计算接地
电阻和接地状态。

这种方法比较复杂，需要专业人员进行操作。

5.电桥法：使用电桥测试原理，通过测试接地电阻的大小来计算接地状态。

这种方法
精度较高，但需要专业人员进行操作。

需要注意的是，不同的试验方法适用于不同的接地线和测试环境，选择合适的试验方法才能获得准确的结果。

同时，在进行接地线测试时，要遵循相关的安全操作规程，确保测试人员的安全。

接地线使用注意事项在电子设备的使用过程中，接地线起到了非常重要的作用，它能够保证电气设备的接地和安全，减少电气事故的发生。

但是，在使用接地线的过程中，我们也需要注意以下事项。

本文将在以下几个方面进行介绍。

接地线的连接接地线的连接非常重要，正确连接接地线能够有效保护我们的电气设备。

一般情况下，接地线需要连接到接地端子或金属部件，这样才能将电气设备与土地连接在一起。

在具体连接接地线的过程中，需要注意以下几点：1.一定不能连接到电源零线或其他导电物体上，这样做将会导致电气设备接地失效，并且会带来电气事故的隐患。

2.接地线必须保持良好的接触，连接牢固，以确保电流畅通。

3.安装接地线之前，一定要切断电源，以保证人身安全。

接地线的检测除了正确地连接接地线之外，我们还需要定期检测接地线的工作状况，及时了解是否存在问题。

一般情况下，我们可以使用接地电阻测试仪来检测接地线的电阻值。

在检测接地线时，需要注意以下几点：1.一定要使用合适的测试仪器，并严格按照设备说明书进行操作。

2.测试之前，必须关闭电源并拔掉插头，以免发生危险。

3.测试完成之后，一定要撤离测试仪器。

接地线的维护接地线的维护也非常重要，一旦接地线出现问题，会对电气设备及人身安全带来威胁。

由于接地线经常处于恶劣的环境中，比如容易被电线腐蚀、被损坏等，因此，我们需要定期对接地线进行维护。

在接地线维护的过程中，需要注意以下几点：1.维护过程之前，需要先对整个设备进行检查，确认其处于安全状态。

2.维护接地线时，一定要使用合适的工具，并注意避免弯曲或损坏接地线。

3.维护完成之后，一定要使用接地电阻测试仪进行检测，以确保接地线的有效性。

总结接地线在电气设备的使用过程中非常重要，正确连接、检测和维护接地线，可以保障电气设备及人身安全，减少电气事故的发生。

我们需要牢记上述注意事项，在使用电气设备时，要特别注意接地线的安全使用。

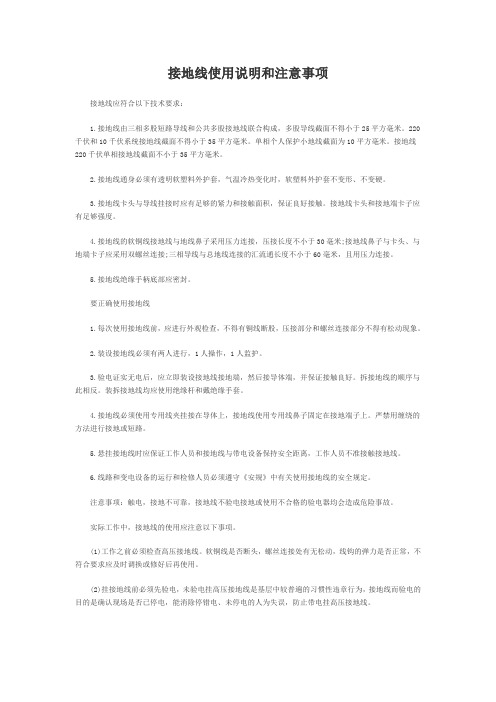

接地线使用说明和注意事项接地线应符合以下技术要求：1.接地线由三相多股短路导线和公共多股接地线联合构成，多股导线截面不得小于25平方毫米。

220千伏和10千伏系统接地线截面不得小于35平方毫米。

单相个人保护小地线截面为10平方毫米。

接地线220千伏单相接地线截面不小于35平方毫米。

2.接地线通身必须有透明软塑料外护套，气温冷热变化时，软塑料外护套不变形、不变硬。

3.接地线卡头与导线挂接时应有足够的紧力和接触面积，保证良好接触。

接地线卡头和接地端卡子应有足够强度。

4.接地线的软铜线接地线与地线鼻子采用压力连接，压接长度不小于30毫米;接地线鼻子与卡头、与地端卡子应采用双螺丝连接;三相导线与总地线连接的汇流通长度不小于60毫米，且用压力连接。

5.接地线绝缘手柄底部应密封。

要正确使用接地线1.每次使用接地线前，应进行外观检查，不得有铜线断股，压接部分和螺丝连接部分不得有松动现象。

2.装设接地线必须有两人进行，1人操作，1人监护。

3.验电证实无电后，应立即装设接地线接地端，然后接导体端，并保证接触良好。

拆接地线的顺序与此相反。

装拆接地线均应使用绝缘杆和戴绝缘手套。

4.接地线必须使用专用线夹挂接在导体上，接地线使用专用线鼻子固定在接地端子上。

严禁用缠绕的方法进行接地或短路。

5.悬挂接地线时应保证工作人员和接地线与带电设备保持安全距离，工作人员不准接触接地线。

6.线路和变电设备的运行和检修人员必须遵守《安规》中有关使用接地线的安全规定。

注意事项：触电，接地不可靠，接地线不验电接地或使用不合格的验电器均会造成危险事故。

实际工作中，接地线的使用应注意以下事项。

(1)工作之前必须检查高压接地线。

软铜线是否断头，螺丝连接处有无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。

(2)挂接地线前必须先验电，未验电挂高压接地线是基层中较普遍的习惯性违章行为，接地线而验电的目的是确认现场是否已停电，能消除停错电、未停电的人为失误，防止带电挂高压接地线。

接地线使用登记本填写说明
1.接地线编号：填写所要装设的接地线编号；例如：35kV #1接地线。

2.悬挂位置：填写所要装设的接地线悬挂位置；例如：35kV 301开关线路侧装设35kV #1接地线一组。

3.安装时间：填写接地线装设时间。

4.拆除时间：填写接地线拆除时间。

5.安装负责人：填写装设接地线的运维人员名字。

6.拆除负责人：填写拆除接地线的运维人员名字。

7.装设图示：要求画出装设接地线所在间隔及间隔内断路器、隔离开关的编号；并用红笔画出带电部位，
用蓝笔画出不带电部位。

接地线使用登记记录
光伏电站
年月
接地线使用登记本。

如何确认插座的接地线是否接地了生活中由于电器漏电发生触电的事情，在我们身边也时有发生，有时触摸到电器外壳，感觉手上瞬间麻了一下，我们第一感觉就是电器漏电了，刚刚我被电了一下幸亏没有出大事。

出现这种情况主要是插座内没有接地线或接地线接触不良造成的。

如何确认插座的接地线确实接地了将插座面板的两颗固定螺钉拆下，查看插座面板中间的地线接口（PE）是否有接地线连接，如果中间的地线接口没有接地线连接，那可以确定这个插座是没有接地的。

使用万用表测量，将万用表调至交流电压档，第一步用红黑表笔分别测量火线和零线的电压，如下图测量电压为223伏。

第二步将红表笔插入火线的插孔，将黑表笔插入地线插孔，测量的电压也是223伏。

这时就可以判定此接地线是可靠接地的。

如果火线与接地线测出的电压很低或电压为0，那说明这个接地线不是有效及可靠的接地线。

使用灯泡测试，将下图中的插头去除，将两根导线前端绝缘层剥开0.5厘米露出铜线，小心地将两根线头分别插入火线插孔和地线插孔，这时灯泡会亮起，同时家里的漏电保护器会动作断开插座电源，说明这个插座的接地线是确实有效的接地了。

如果灯泡没有亮，说明这个插座的接地线不是有效的接地，没有形成回路，所以灯泡不会亮。

使用验电插头测试，也叫相位检测器。

这个验电插头使用比较的方便，可以测试火线、地线、零线是否接反，是否缺少零线、地线等。

直接将验电插头插在插座上，它相应的指示灯会亮起，如下图标示中，中间的红灯亮起表示缺少地线。

插座接地线的作用插座的接地也叫做安全接地，人们在使用电器时如果电器发生漏电，为了防止发生触电事故而采取的保护接地。

大家对电器的插头并不陌生，中间那个较长的为接地脚，其余两个较短的为火线和零线的接线脚。

接地脚内的电源线与电器的外壳直接相连。

电器发生故障漏电时电器的外壳部分就会带电，当人的身体触碰到电器外壳，电流就会通过人体导入地下形成回路，这就是我们通常所说的触电。

由于人体的电阻大于接地线的电阻，如果此插座有良好的接地线，电流会经过接地线导入大地，从而保护人身安全，这就是接地线的作用。

地线与零线详细说明接地和接零的基本目的有两条，一是按电路的工作要求需要接地；二是为了保障人身和设备安全的需要接地或接零。

按其作用可分为四种。

A.工作接地；b.保护接地；c.保护接零；d.重复接地。

那么什么是工作接地呢？在采用380/220V的低压电力系中，一般都从电力变压器引出四根线，即三根相线和一根中性线，这四根兼做动力和照明用。

动力用三根相线，照明用一根相线和中性线。

在这样的低压系统中，考虑当正常或故障的情况下，都能使电气设备可靠运行，并有利人身和设备的安全，一般把系统的中性点直接接地，如图-1中的R。

即为工作接地。

由变压器三线圈接出的也叫中性线即零线，该点就叫中性点。

工作接地的作用有两点，一是减轻一相接地的危险性；稳定系统的电位，限制电压不超过某一范围，减轻高压窜入低压的危险。

工作接地是如何减轻一相接地的危险性的呢？如图-2所示，如果电网的中性点不接地，当有一相碰地时，接地电流不大，设备仍可运行，故障可能长时间存在，但这时电流通过设备和人体回到零线而构成回路，这是很危险的。

应当看到，发生上述故障时，不只是某一接零设备处在危险状态，而是由该变压器供电的所。

有接零设备都处在危险状态中，同时，没有碰地的两相对地电压显著升高，大大增加触电的危险。

如果是如图-3那样，变压器的中性电直接接地，即变压器有工作接地，上述危险就可减轻或基本消除，时，接地电流ID主要通过碰地处接地电阻Rd和工作接地电阻Rd构成回路，接零设备对地电压为：Uo=IdR=U/Rd+Ro*R。

(式-1）由此可见，减少 R。

可限制U。

在某一安全范围以内。

那么，工作接地是如何稳定系统电位的呢？如图-4所示，高压为10千伏电网，低压为380/220伏电网，当绝缘损坏时，高压电意外窜入低压边时，整个低压系统对地电压都将升高，如果低压系统不接地，其对地电压可升高到数千伏，这对大量接触低压设备的工作人员是非常危险的。

如果象图-4示那样，低压边中性点直接接地，则低压边对地电压将受到工作接地电阻的限制，不会太高。

防静电接地线标准解释说明以及概述1. 引言1.1 概述静电是在我们日常生活和工作中常见的现象，它可能会对电子设备和人身安全造成潜在威胁。

为了减少静电带来的负面影响，防静电接地线起到了重要的作用。

本文将详细解释和说明防静电接地线的标准，以及其所扮演的角色。

1.2 文章结构本文共分为六个部分：引言、正文、第一要点、第二要点、第三要点和结论。

正文部分将对防静电接地线标准进行深入探讨，包括标准的制定机构以及其中包含的重要内容。

1.3 目的本文旨在提供一个综合性的介绍，让读者了解防静电接地线标准的重要性以及其应用范围。

通过深入探讨该标准所涵盖的内容，读者将能够更好地理解如何有效地设计和使用防静电接地线。

请注意：以上所撰写内容仅供参考，请根据实际需要进行修改和完善。

2. 正文防静电接地线是一种重要的设备，用于提供屏蔽和放电防护。

它在许多行业中被广泛应用，包括电子制造、化工、医药等。

2.1 防静电接地线的定义防静电接地线是连接到可导电材料上的导体，通过将静电荷引导到地下来减少静电累积和释放。

它通常由铜或铝制成，具有良好的导电性能。

2.2 防静电接地线的作用防静电接地线主要有以下几个作用：2.2.1 防止危险物质积聚在某些场景下，如化学实验室或危险品仓库中，静电可能引发爆炸或火灾。

通过使用防静电接地线，可以将可能产生的静电荷引导到地下，从而减少了危险物质积聚的风险。

2.2.2 保护人员安全当人们与带有较高静电荷的设备或材料进行接触时，可能会发生触电事故。

防静电接地线可以将这些静电荷直接排除到地下，以确保人员的安全。

2.2.3 保护设备静电对许多电子设备和元件来说都是一个潜在的风险，可能会导致设备故障或损坏。

通过使用防静电接地线，可以避免设备上的静电荷积累，并保护设备的正常工作。

2.3 防静电接地线的标准为了确保防静电接地线的安全性和有效性，许多国家和行业制定了相关的标准。

其中一些标准包括：2.3.1 国际电工委员会(IEC)标准IEC发布了一系列与防静电接地线有关的国际标准，如IEC 61340-5-1 "Electrostatics - Part 5-1: Protection of electronic devices from electrostatic phenomena - General requirements"。
